1、小勇同学利用图甲所示的电路做“探究电流与电阻的关系”实验，所选择的器材有新干电池两节，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一只，“20Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。
(1)、请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整（要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉）；(2)、连接好电路，闭合开关后，发现电压表示数接近电源电压，电流表几乎无示数，则故障为 （填下列选项前的字母）；A、定值电阻短路 B、滑动变阻器短路 C、定值电阻断路 D、滑动变阻器断路(3)、排除故障后，小勇分别将五个定值电阻接入电路，根据测得的五组实验数据绘制出电流I随定值电阻R变化的图像，如图丙所示。由图像可知这五组实验中定值电阻R两端电压保持V不变；当用5Ω的定值电阻进行实验时，滑动变阻器消耗的功率为 W。(4)、完成上述实验后，小勇还想改变定值电阻R两端的电压以多次实验，若他想控制R两端电压为1.5V，为了用上所有的定值电阻正确完成五组实验，则滑动变阻器的最大阻值至少需要 ________Ω；(5)、小勇还想测量一个阻值约为200Ω的定值电阻的阻值，他选取了一个阻值合适的定值电阻R0（阻值已知），并设计了如图丁所示的电路进行实验，实验步骤如下：①闭合开关S1 ， 断开S2 ， 读出电压表示数为U1；②同时闭合开关S1和S2 ， 读出电压表示数为U2；
则未知电阻＝________（用U1、U2和R0表示）。
-
2、为了探究“滑动摩擦力的大小与什么因素有关”，小明设计了如图所示的实验。
(1)、实验过程中，弹簧测力计必须沿水平方向拉着物块做________运动，此时，滑动摩擦力的大小等于弹簧测力计的示数。(2)、在前四次实验中，滑动摩擦力最大的是________（选填“甲”、“乙”“丙”或“丁”）。(3)、比较甲乙两个实验，是为了研究滑动摩擦力大小与压力大小有关；比较乙、丙两个实验，是为了研究滑动摩擦力大小与________的关系。(4)、小明要对实验装置进行改动，如图戊所示（改拉木板），重复实验，发现效果更好，实验中，小明________（选填“一定”或“不一定”）要匀速拉动长木板。
-
3、如图所示，A处于静止状态，B在拉力作用下向右加速运动。请在图中画出A物体所受的摩擦力f、支持力N、重力G的示意图（力的作用点图中已标出）。
-
4、如图甲所示，电源电压恒为18V，灯泡L上标有“10V，0.5A”字样，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器R的最大阻值为210Ω，当只闭合S和 ， 移动滑动变阻器的滑片P时，滑动变阻器两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由增大到时，电流表示数变化了0.15A，忽略灯泡电阻随温度的变化，则定值电阻的阻值为；只闭合S和 ， 在保证电路安全的情况下，调节滑动变阻器的滑片P，电压表的示数变化范围为。
-
5、如果两个金属球体积之比为2∶1，质量之比为1∶2，则它们的密度之比为。若都截掉三分之一，剩余部分密度比为.
-
6、在长度和时间的测量这一课的学习中小明同学完成了如下实验。如图甲所示，小明用刻度尺和三角板测得圆形物体的直径cm。如图乙所示，秒表的读数为s。
-
7、如图所示电路，电源电压恒定不变，灯泡L上标有“6V 6W”字样。只闭合开关S1 ， 将滑动变阻器R2的滑片从最右端向左移动一段距离到A点，此过程中电流表示数变化了0.1A，滑片在A点时电压表示数为3V。再闭合开关S2和S3 ， 电流表示数又变化了1.3A，此时灯泡L恰好正常发光。忽略灯丝电阻的变化，电流表和电压表量程可以根据实际情况改变，下列说法正确的是（ ）
A、电源电压为12V B、定值电阻R1的阻值为10Ω C、只闭合开关S1 ， 滑动变阻器R2消耗的最大功率为0.8W D、只闭合开关S1 ， 电路总功率的变化范围为1.2W~4.8W -
8、如图所示电路，闭合开关后，观察到两灯均不亮，用一根导线去检测电路故障，发现故障仅为断路，则检测时不可能出现的现象是（ ）
A、当导线接A、B两点时，灯泡不亮 B、当导线接B、C两点时，两灯均不亮 C、当导线接C、D两点时，两灯均不亮 D、当导线接A、D两点时，电源可能被烧坏 -
9、如图所示，水平桌面上有甲、乙、丙三个物块叠放在一起，现用10N的力F沿水平方向向右拉物块乙，甲、乙、丙都保持静止。下列说法中正确的是（ ）
A、乙对丙的摩擦力大小为10N，方向向左 B、甲对乙的摩擦力大小为10N，方向向左 C、桌面对甲的摩擦力大小为10N，方向向右 D、桌面受到的摩擦力大小为10N，方向向左 -
10、一台电风扇通电后电流I随时间t变化的图象如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1 ， 后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（ ）
A、Q1=Q2 B、Q1＞Q2 C、Q1＜Q2 D、条件不足，无法比较Q1和Q2的大小 -
11、如图所示，置于水平地面上底面积为的容器中盛有密度为的液体，质量为0.3kg、边长为5cm的正方体用细绳悬挂在容器上方的位置A，已知正方体底部距液面的高度为0.4m，剪断细绳后该正方体沿竖直方向下落，最终停在容器底部B点，此时液体的深度为0.8m。
（1）正方体静止在位置A时拉力的大小为多少？
（2）正方体静止在容器时，液体对正方体底面的压力为多少？
（3）正方体从开始下落至其静止在容器底部B时底部的过程中重力做功为多少？
-
12、飞船发射前，通常要检验舱体的气密性。小明设计的检测电路如图甲所示，电源电压保持不变，定值电阻R0的阻值为50Ω，压力传感器R的阻值随环境气压的变化规律如图乙所示。进行气密性监测时，将压力传感器R置于舱体内，舱体置于真空室中，舱体不漏气时，电压表示数为100V，此时舱体内气压为1.0×105Pa。求：
(1)、舱体不漏气时通过R0的电流；(2)、舱体不漏气时电路10min消耗的电能；(3)、电压表示数为75V时舱体内的气压。 -

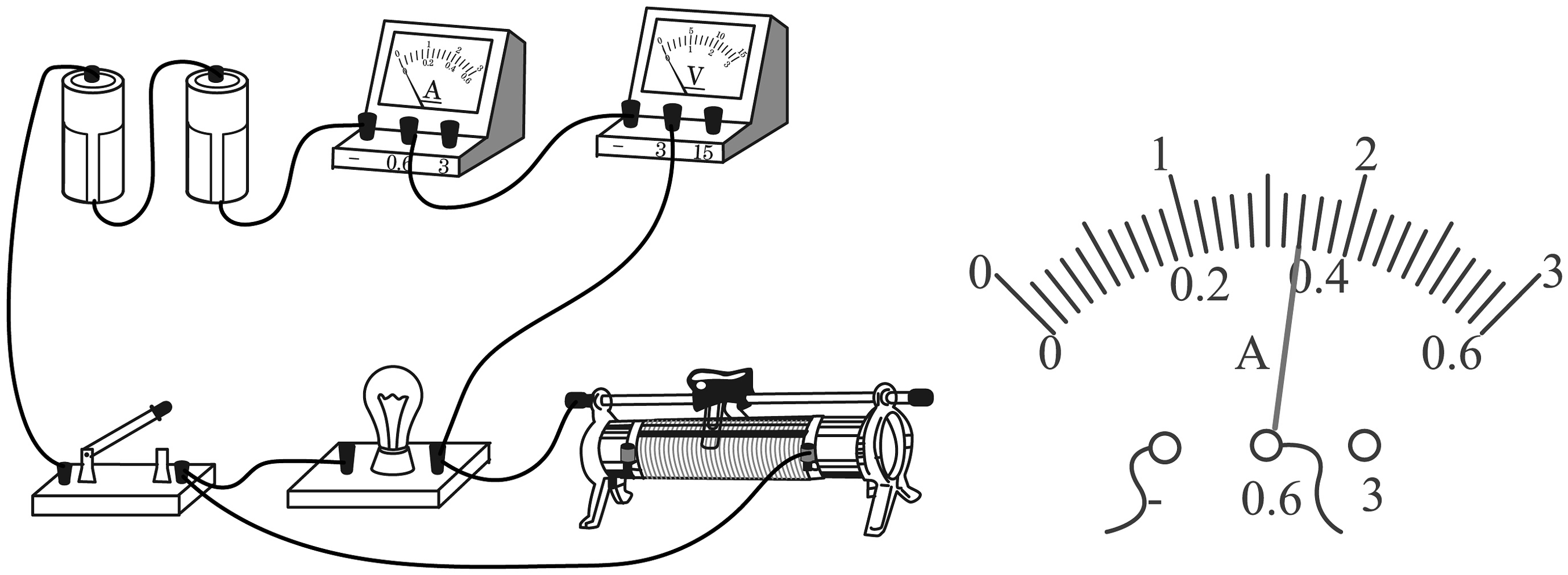

13、某实验小组为测量额定电压为2.5V小灯泡的额定功率，连接了如图所示的电路。请按要求完成下列各题。
(1)、如图甲所示的电路，图中有一根导线连接错误，请你在连接错误的导线上打“”，并用笔画线代替导线补画出正确的连线________。(2)、正确连接电路，闭合开关后发现小灯泡不发光，电流表无示数，电压表有示数，则故障可能是（ ）（填序号）。A、滑动变阻器发生断路 B、小灯泡发生断路 C、小灯泡发生短路 D、滑动变阻器发生短路(3)、实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率P=________w。(4)、小张记录了不同电压下通过小灯泡的电流，并根据记录的数据作出了通过小灯泡的电流I随其两端电压U变化的关系图像，下列图像中能正确反映。上述关系的是（ ）（填序号）。A、
B、
C、
D、
-
14、为了探究“物体动能大小和哪些因素有关"，小明设计了如图所示的实验方案，让小车从斜面的某一高度静止滑下，推动木块在水平木板上运动一段距离。
(1)、该实验是通过观察________来比较小车动能的大小，从而得出结论的；(2)、细心的小明发现老师拿来的木块前面用橡皮筋固定着一块海绵，这块海绵有什么作用呢？大家经过讨论认为，加上海绵的目的是让小车在撞击木块时，出现（ ）（填序号）的现象，从而更好地达到实验效果；A、小车向后反弹 B、小车随木块一起运动 C、小车立即停止(3)、同组的小华发现，这个实验装置和研究“阻力对物体运动的影响”的实验装置很相似，只要去掉木块，添加毛巾、棉布就可以完成实验，若此实验小车在毛巾表面和木板表面整个滑行过程中，克服阻力做功的功率分别为P1、P2 ， 则P1________（选填“大于”“小于”或“等于”）P2。 -
15、小茹看到妈妈为她炖汤时，先用大火加热，汤沸腾后调为小火。她想探究“水沸腾前后温度的变化”，了解其中原因，进行如下实验：如图甲所示，小茹点燃酒精灯，待水温升至90时，每隔1min在表格内记录温度计示数。
时间/min
0
1
2
3
4
5
6
7
8
温度/
90
92
94
96
98
99
99
99
99
(1)、小茹观察到如图________（选填“乙”或“丙”）所示的现象时，说明此时水还没沸腾；(2)、如图丁所示，妈妈炖汤时把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把炖盅和煲底隔离，当煲中的水沸腾后，炖盅内的水________（选填“能”或“不能”）沸腾；(3)、小茹在家为妈妈煮饺子，当水烧开准备下饺子时，妈妈提醒她锅里的水量少了，于是小茹又往锅里迅速加了一碗冷水（质量比锅里的水少），用同样大的火将水再次烧开，下图中能正确反映小茹烧水过程中温度随时间变化关系的是（ ）（填序号）。A、
B、
C、
D、
-
16、小芸家的电能表上“?”的字样看不清楚，为了测量该数据，她单独将家中电冰箱接入电路，并记录了电冰箱正常工作的功率P随时间t变化的图像，如图所示。若让电冰箱正常工作5h，消耗的电能是 ， 这个过程中电能表的指示灯闪烁了640次，那么看不清楚的数据应该是。
-
17、按要求填空；
(1)、图甲是一个自制气压计，把它从高楼的楼底拿到楼顶，观察到玻璃管内水柱的高度逐渐________（选填“增加”减小”或“不变”）。(2)、图乙是赛车尾部安装的尾翼（又叫气流偏导器）示意图，它可以________（选填“增大”或“减小”）赛车的抓地力。 -

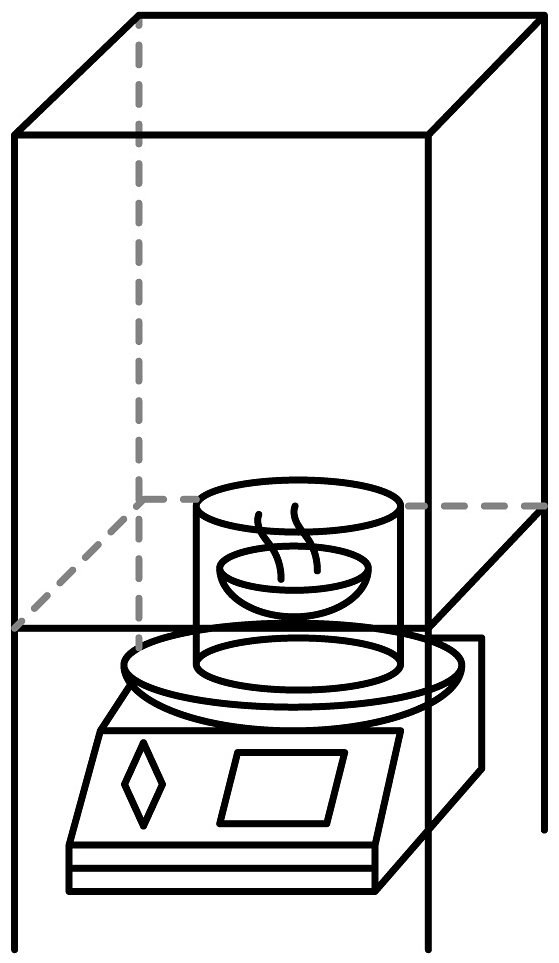

18、兴趣小组的同学们一起设计并制作了“简易孔明灯”，结构如图所示，四个轻质支架撑起一个垃圾袋，使其成为一个长宽各为20cm、高为50cm且下端开口的长方体，在垃圾袋下端的燃烧皿中加入适量的酒精，通过容器中水位的高度调节燃烧皿的高度，容器放在电子秤.上实时监测质量的变化。经测量，垃圾袋中温度为50时孔明灯刚起飞，电子秤示数变化了1g，则酒精完全燃烧放出的热量为J；若“孔明灯”刚好起飞时，里面的空气密度为1.05kg/m3 ， 从加热到起飞的过程中，燃烧皿的加热效率至少为%。[空气的比热容为 ， 酒精的热值为3.0107J/kg，g取10N/kg，垃圾袋的厚度忽略不计，室内温度为20]
-
19、如图所示，物体A重为100N，物体B重为30N，此时物体A恰好向右做匀速直线运动，物体A受到的滑动摩擦力为其重力的0.2倍，不计绳重和摩擦，下列说法中正确的是（ ）
A、物体A受到绳子的拉力为15N B、若将物体B的重力增加一倍，则物体A受到的摩擦力为35N C、若要提升物体B，动滑轮拉物体B的机械效率为75% D、若将A以0.1m/s的速度水平向左匀速拉动，拉力的功率为2w -
20、一种电子体重计（图甲）的工作原理如图乙所示，R0为定值电阻，力敏电阻R1的阻值随压力变化情况如图丙所示。将数据处理器连接在a、b端或c、d端，它能把从小到大的电压值处理成一一对应的从大到小的体重值。下列说法中正确的是（ ）
A、数据处理器接在c、d端 B、电子体重计所称量人的体重越大，R1的电阻越大 C、电子体重计所称量人的体重越大，整个电路消耗的电功率越小 D、若发现体重测量值与真实值相比偏大，应换用阻值小一点的定值电阻R0
