1、在测量小灯泡电功率的实验中：
(1)请按照图所示的电路图，以笔画线代替导线，完成实物图的电路连接；
(2)下图所示是某次实验中电表的示数，电流表的示数为A，电压表的示数为V，此时小灯泡的电功率为W；

查看解析
2、如图所示，电源电压保持不变，L₁、L₂灯正常发光时的电阻分别为4Ω和8Ω。当仅闭合开关S₁ ，甲、乙两表均为电流表时，甲、乙两表的示数之比为；当开关S₁和S₂都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为。（不计温度对电阻的影响）

查看解析
3、一个标有“220V 440W”的电热器，若加在110V的电压下，它的实际功率是W，此时通过它的电流为A。

查看解析
4、如图，电源电压恒定，闭合开关S，滑片P从左端移动到右端的过程中，电流表示数由 $I_{1}$ 变到 $I_{2}$ ，电压表示数变化量的绝对值为 $Δ U$ ，则下列说法正确的是（）

A、电阻 $R_{2}$ 的阻值为 $\frac{Δ U}{I_{1} - I_{2}}$ B、电阻 $R_{1}$ 的功率变化量为 $Δ U (I_{1} + I_{2})$ C、整个电路的功率变化范围为 $\frac{I_{1}^{2} Δ U}{I_{1} - I_{2}} ~ \frac{I_{1} I_{2} Δ U}{I_{1} - I_{2}}$ D、电源电压为 $\frac{I_{1} Δ U}{I_{1} - I_{2}}$

查看解析
5、如图所示电路中，R为定值电阻。闭合开关S后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5A～1.5A，电压表示数变化范围是6V～3V。则（）

A、滑动变阻器连入电路中的阻值变化范围是12Ω～20Ω B、电源电压为7.5V C、实验中R两端的电压变化范围是2V～4.5V D、R的电阻值为3Ω

查看解析
6、两盏灯 $L_{1}$ 、 $L_{2}$ 的额定电压分别为8V、6V，将两盏灯串联接入9V的电路中， $L_{2}$ 能正常发光，则 $L_{1}$ 、 $L_{2}$ 两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）（）

A、32：9 B、3：2 C、9：4 D、64：9

查看解析
7、以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是（）

A、家用电风扇的额定功率约为2000W B、教室里一只日光灯正常工作时的电流约为0.2A C、一节干电池的电压为22V D、220V的电压对人体是安全的

查看解析
8、在如图所示的电路中，当开关S闭合后，不正确的是（　　）

A、若A 表是电流表，B表是电压表，则电阻 R₁、R₂串联 B、若A表是电流表，B表是电压表，则电阻 R₁、R₂并联 C、若A表是电压表，B表是电流表，则电阻 R₁、R₂并联 D、若A表是电压表，B表是电流表，则电阻 R₁、R₂串联

查看解析
9、如图所示，未装满水的薄壁轻质柱形容器甲与实心柱体乙放置在水平地面上，底面积不相等。（不计容器质量， $ρ_{水} = 1.0 \times 10^{3} {kg/m}^{3}$ ， $g = 10 N / kg$ ）

(1)、若容器甲中水的深度为0.2m，求水对容器甲底部的压强 $p_{水}$ 。

(2)、现将一个质量 $m_{0}$ 的实心物体丙，分别放在甲容器的水中（能放入柱形容器甲中且水不溢出）和乙柱体的上面，若乙对地面压强的变化量与甲中水对容器底压强的变化量相等，请判断物体丙在水中的状态并列出表达式说明理由（提示：漂浮、悬浮、沉底，结果用题中字母表示）。

(3)、现在将柱形容器甲内装满水，水的质量为m，若已知甲底面积为S，乙底面积为2S。现有物块A、B、C，其密度、体积如下表所示。小华选择其中一个先后放入容器甲的水中（物块浸没在水中）、柱体乙的上部，使容器甲对地面的压强变化量大于柱体乙对地面的压强变化量，且容器甲对地面的压强最大。请写出选择的物块并列出表达式说明理由，计算出容器甲对地面的压强最大值 $P_{甲大}$ （结果用题中字母表示）
物块
A
B
C
密度
1.5 $ρ_{水}$
3.6 $ρ_{水}$
2.8 $ρ_{水}$
体积
2V
0.5V
2V

查看解析
10、若输电线发生了短路，如何确定短路的位置？小华与同组同学对相关问题进行了探究。

(1)、他们查询得知，输电线的电阻与长度成正比。根据这一知识，当短路故障出现时，测量出短路处到检测点之间单根输电线的电阻 $R_{x}$ ，再取长为 $L_{0}$ 的同规格输电线，测出其电阻 $R_{0}$ ，就可以计算出 $R_{x}$ 对应的输电线长度为L＝（用 $L_{0}$ 、 $R_{0}$ 、 $R_{x}$ 表示）。

(2)、为模拟 $R_{x}$ 的测量，他们设计了如图1所示装置，用电阻丝MN和PQ模拟输电线，电阻丝电阻与长度成正比，且 $L_{MN} = L_{PQ} = 1.0 m ， R_{MN} = R_{PQ} = 10 Ω$ ；用短导线连接模拟输电线短路；从检测盒引出的两导线分别与N、Q相连即可进行测量。如图1是他们设计的四个检测盒，电源电压恒为6V，电压表量程为0～3V，电流表量程为0～0.6A，定值电阻 $R_{1} = 20 Ω$ 。其中能测量 $R_{x}$ 且能保证电表安全的是______（填字母）。

A、 B、 C、 D、

(3)、他们继续改进设计，最终用如图2所示检测盒进行测量，增添的定值电阻 $R_{2}$ 阻值未知，其他元件规格不变。某次实验中，短路导线在电阻丝上的连接点同步移动了0.5m，电压表示数由1.80V变为2.25V。则当电压表示数为2.40V时，MN接入电路的长度为m。

(4)、关于用检测盒确定实际输电线短路位置的思考，下列说法中不正确的是______（填字母）。

A、适用于某两地之间输电线的检测盒，可直接用于其他输电线 B、短路处到检测点，单根输电线长度大于两地之间的直线距离 C、导致输电线接通的物体可能有电阻，确定位置时要考虑该因素

查看解析
11、有一个电学黑箱，其外形如甲图所示，箱体外有A、B、C、D四个接线柱，箱体内部只有三个阻值分别为20Ω、15Ω、10Ω的定值电阻。为了探究其内部结构，先组装一个电路，如乙图所示，电源电压为3V，电流表量程为0～0.6A，电阻R的阻值为5Ω。把这个电路的E、F端分别与黑箱外的A、B、C、D接线柱相连，根据电流表的示数，推测黑箱内部电阻的连接情况。把组装电路的E、F端与黑箱接线的A、C端连接时，电流表示数为0.12A；把组装电路的E、F端分别与C、D端连接时，电流表示数为0.06A；E、F端与A、D端连接时，电流表示数为0.1A；E、F端与A、D端连接时，同时用导线把B、D连接，电流表示数为0.15A。下列选项正确的是（）

A、把E、F端与黑箱接线的A、C端连接时，整个电路的总电功率是0.36W B、把组装电路的E、F端与黑箱接线的A、C端连接时黑箱内的电阻 $R_{x} = 25 Ω$ C、把E、F端与黑箱接线柱B、C端连接时，整个电路10s内产生的热量为2.25J D、把E、F与C、D端相连接，同时A、B间连接一个电流表，黑箱电路消耗的电功率是0.3W

查看解析
12、工人用推力F将重为1000N的箱子沿ABC匀速推至水平车厢中，斜面高1.5m，F始终与箱子运动方向相同。该过程中的各项信息如图和表格所示。下列选项正确的是（）
过程
推力F/N
距离s/m
推力做的功W/J
用时t/s
AB
600
3
1800
10
BC
200
5

10

A、AB过程额外功为1500J B、AB过程推力做功的功率与BC段推力做功的功率之比为9：5 C、AB过程箱子受到的摩擦力比BC过程中受到的摩擦力更大 D、斜面的机械效率约为83.3%

查看解析
13、下列有关光现象的说法正确的是（）

A、甲图中，把蜡烛从甲到丁移动过程中，看到的像由大变小 B、乙图中，彩虹的形成和三棱镜把白光分成七种色光的原理都是光的折射 C、丙图中，蜡烛离小孔的距离大于光屏到小孔的距离时，光屏成倒立、放大的实像 D、丁图中，形成近视眼的原因是晶状体太薄，折光能力太强，戴发散透镜矫正

查看解析
14、成都高新区正在打造一个“清洁低碳、安全高效”的现代能源体系。下列关于能源说法正确的是（）

A、煤、石油来源于太阳能，太阳能是太阳内部发生裂变释放的能量 B、能量的转化和转移都是有方向的，总量会发生变化 C、核能属于可再生能源，该过程涉及的能量转化：核能→机械能→内能→电能 D、开发利用太阳能、风能等新能源，提高能量的利用率，可缓解能源危机

查看解析

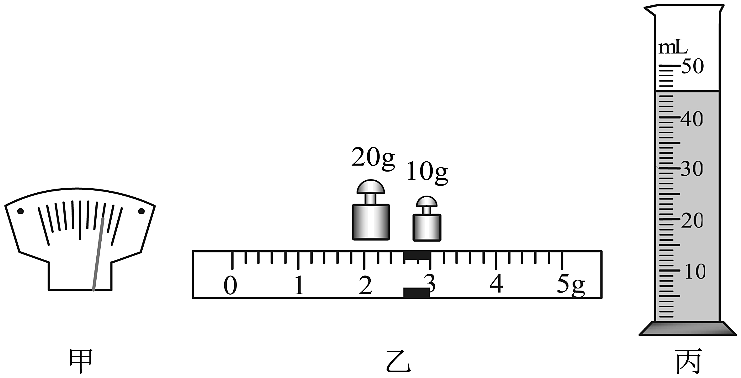

15、如图所示是某同学测量牛奶密度的实验步骤：

(1)、将天平放在水平桌面上，游码调至标尺的零刻度线，发现天平横梁稳定时指针偏向分度盘右侧，接下来的操作是：，直到天平平衡；

(2)、根据图中数据可知牛奶的密度为 ${kg/m}^{3}$ ；

(3)、根据图示测量方法测得牛奶的密度比真实值（选填“偏大”或“偏小”），为了更加准确地测量牛奶的密度，你认为图中甲、乙、丙合理的实验顺序为。

查看解析
16、按要求完成题目。

(1)、如图甲所示是牙医借助平面镜观察患者牙齿背面时的情景，请在图乙中画出牙医通过平面镜观察到患者牙齿的光路图。

(2)、如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。

查看解析
17、如图甲所示为一款电煎药壶，工作电路简化为图乙，它在工作时，有高温、中温和低温三个挡。已知正常工作时，高温挡功率为600W，中温挡功率为200W。当 $S_{a}$ 接1，同时 $S_{b}$ 断开时，电路处于挡，用该电器的“高温”挡正常工作10min， $R_{1}$ 产生的热量为J。

查看解析
18、灯泡使用时间长了后，钨丝会升华变细，它的电阻。若灯丝烧断又重新搭上继续使用，那么灯泡的亮度相对原来（选填“更亮”、“不变”或“更暗”）。

查看解析
19、如图所示，有两个相同的验电器，其中A带正电荷、B不带电。用带有绝缘柄的金属棒把A和B连接起来。连接的一瞬间，验电器B金属箔张开是由于同种电荷相互；金属棒中电流的方向是（选填“从A到B”或“从B到A”）。

查看解析
20、如图所示电路，电源两端电压不变，闭合开关 $S_{1} 、 S_{2}$ ，小灯泡 $L_{1}$ 和 $L_{2}$ 均正常发光，电流表和电压表均有示数。关于电路分析正确的是（）

A、小灯泡 $L_{1}$ 与 $L_{2}$ 串联 B、电流表测量电路的总电流 C、若只有灯 $L_{1}$ 突然熄灭，电压表示数变小 D、若只断开 $S_{1}$ ，小灯泡 $L_{1}$ 熄灭， $L_{2}$ 正常发光

查看解析
