1、按下列要求完成未连接完的电路连接（电源电压6V，导线不能交叉）
①电流表测量通过电灯的电流；
②电压表测量灯泡的电压；
③滑动变阻器的滑片向B端滑时灯泡变亮。

查看解析
2、如图所示电路中，要求三灯并联、开关S能同时控制三盏灯。请将电路连接完整（导线不能交叉）。

查看解析
3、如图所示较为复杂的电路，电源电压保持不变，当闭合开关S后，滑动变阻器的滑片P自上而下滑动的过程中，电流表A的示数，电压表 $V_{3}$ 的示数（均选填“变大”“变小”或“不变”）。

查看解析
4、如图所示电路，电源电压为U保持不变，当S闭合后，所有元件都工作，电压表 $V_{1} 、 V_{2}$ 的示数分别为 $U_{1} 、 U_{2}$ 。则三个定值电阻 $R_{1} 、 R_{2} 、 R_{3}$ 的连接方式为联，电源电压U $U_{1} + U_{2}$ 。（选填“＞”“＜”或“=”）

查看解析
5、小明设计了如图所示的单伏法测定未知电阻 $R_{x}$ 的电路图，其中 $R_{0}$ 的阻值已知，电源电压未知但不变，他（选填“能”或“不能”）测出 $R_{x}$ 的阻值，理由是。

查看解析
6、用久的白炽灯发光变暗的原因是。

查看解析
7、如图所示，电源电压恒定，当开关S₁闭合，S₂断开时，电压表的示数为1V，当S₁断开，S₂闭合时，电压表的示数为3V，则灯L₁两端的电压为V，灯L₂两端的电压为V。

查看解析
8、如图所示的电路，闭合开关S后，电路出现的现象为。要使图中三盏小灯泡成为串联最简单的方法是；要使图中三盏小灯泡成为并联最简单的方法是。

查看解析
9、如图所示的电路，只让L₁发光时，应闭合开关；只让L₂发光时，应闭合开关；当断开开关时，两灯均发光且两灯之间是串联关系；当闭合开关时，两灯均发光且两灯之间是并联关系。

查看解析
10、如图所示电路中，当开关 $S_{1} 、 S_{2}$ 同时断开时，灯 $L_{1} 、 L_{2} 、 L_{3}$ 组成联电路；当开关 $S_{1} 、 S_{2}$ 同时闭合时，发光的灯有。

查看解析
11、玻璃棒跟丝绸摩擦过程中电子从转移到。用一个带电的物体接触已带正电的验电器的金属球，发现验电器的金属箔的张角变大，则瞬间电流从到。

查看解析

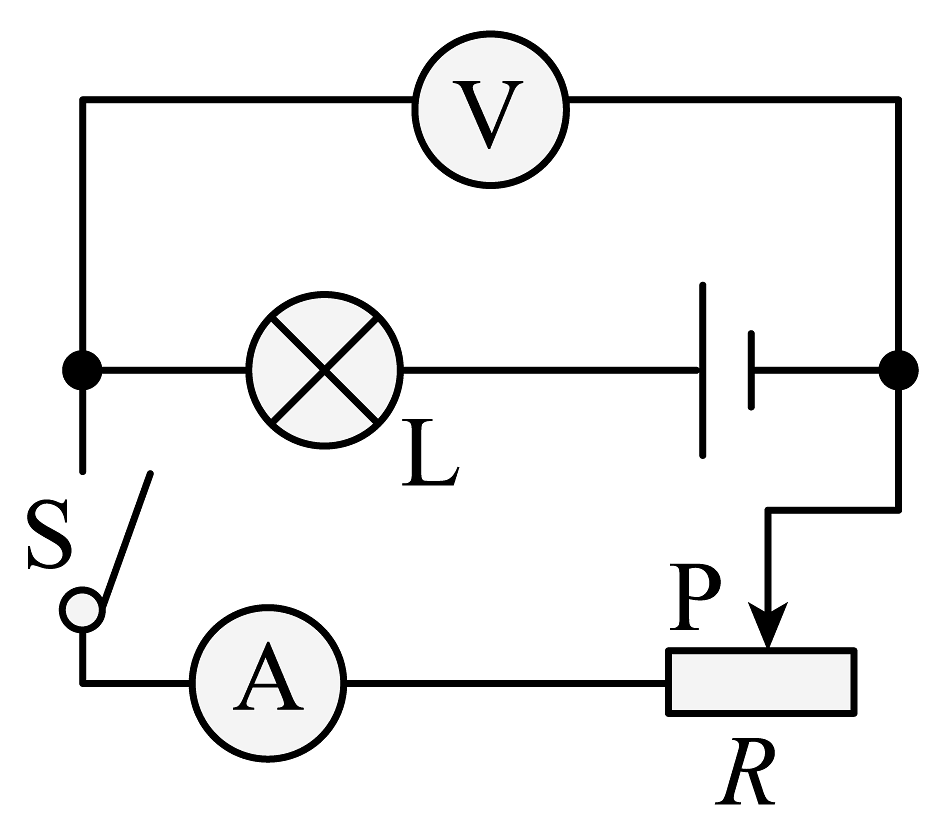

12、如图所示的电路，电源电压不变，开关S由闭合到断开的过程中，有关电流表A和电压表V示数的变化情况是（　　）

A、A、V均变大 B、A、V均变小 C、V变大，A变小 D、V变小，A变大

查看解析
13、如图甲所示，闭合开关S后，两个相同的学生用电压表的指针偏转都如图乙所示，以下分析正确的是（　　）

A、 $L_{2}$ 一定短路 B、 $L_{1}$ 一定断路 C、 $L_{1}$ 和 $L_{2}$ 两端的电压分别为1.5V，6V D、 $L_{1}$ 和 $L_{2}$ 两端的电压分别为6V，1.5V

查看解析
14、如图所示， $L_{1}$ 和 $L_{2}$ 是两只相同的小灯泡，a、b、c是完好的电流表或电压表。闭合开关S后，若两灯都能发光，则下列判断正确的是（　　）

A、a、b、c均为电流表 B、a、b、c均为电压表 C、a、c为电流表，b为电压表 D、a、b为电压表，c为电流表

查看解析
15、如图所示的电路，电源电压恒为3V不变；开关S闭合时，电压表的示数是2V，下列说法正确的是（　　）

A、 $L_{1}$ 两端的电压是2V B、 $L_{1}$ 两端的电压是1V C、 $L_{2}$ 两端的电压是1V D、 $L_{2}$ 两端的电压是3V

查看解析
16、由一个电源、一只开关、若干导线和两个小灯泡组成的电路，当闭合开关时，各元件都工作，用电压表测量时发现，两灯泡两端电压相等。此时两个小灯泡的连接方式为（　　）

A、一定是串联 B、一定是并联 C、可能是串联，也可能是并联 D、无法判定

查看解析
17、如图所示的实物电路，全部器材完好并连接牢固，闭合开关 $S_{1} ， S_{2}$ ，下列对电路的分析正确的是（　　）

A、如果 $L_{1}$ 亮 $L_{2}$ 不亮，说明 $L_{2}$ 短路 B、电流表 $A_{1}$ 的示数等于 $A_{2}$ 的示数 C、当开关 $S_{2}$ 断开时， $L_{1}$ 的亮度变暗 D、当开关 $S_{2}$ 断开时，电流表 $A_{2}$ 的示数变小

查看解析
18、如图所示，当闭合开关S时，灯 $L_{1}$ 和 $L_{2}$ 都不亮，用一电压表并联接在a、b两点时，电压表无示数；并联接在b、c两点时，电压表还是无示数；并联接在c、d两点时，电压表有示数，故障原因可能是（　　）

A、灯 $L_{1}$ 开路 B、灯 $L_{2}$ 开路 C、开关开路 D、以上说法都有可能

查看解析
19、如图所示的电路，全部器材完好并连接牢固，当开关 $S_{1} ， S_{2}$ 都闭合时，可能发生的现象是（　　）

A、 $L_{1}$ 的灯丝烧断 B、 $L_{2}$ 的灯丝烧断 C、 $L_{1}$ 和 $L_{2}$ 的灯丝都烧断 D、 $L_{1}$ 和 $L_{2}$ 都不亮，电源短路并容易烧坏

查看解析
20、由两盏电灯、一个开关、一节干电池和若干导线连接成的电路，当断开开关时只有一盏灯发光，当闭合开关时，两盏灯都亮，当两盏灯都发光时，两盏灯的连接方式（　　）

A、串联 B、并联 C、可能是串联，也可能是并联 D、无法确定

查看解析
