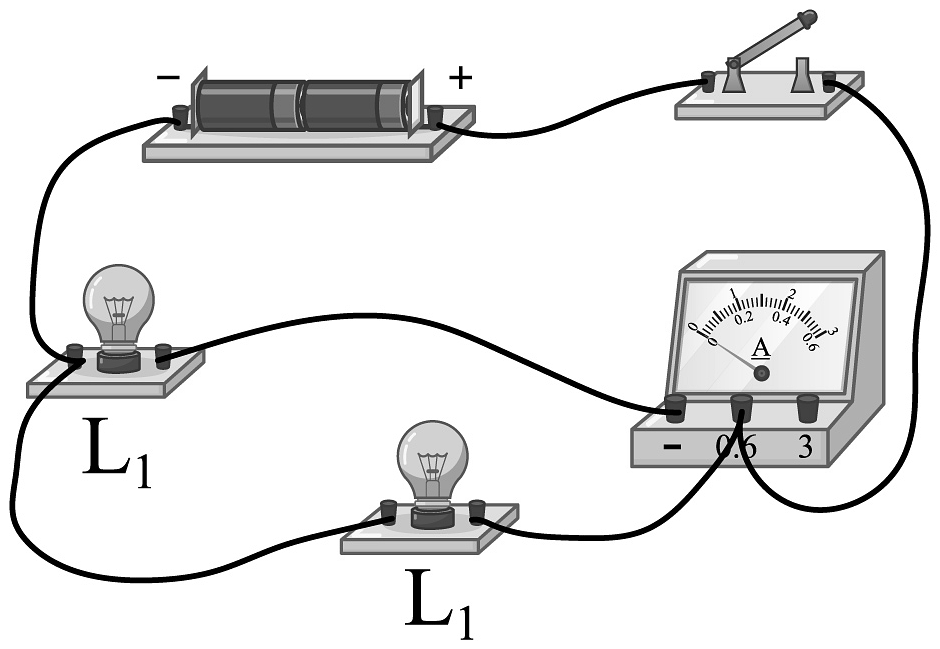

1、改线题：图中，只需改动一根导线，电流表就可测干路电流，在原图中画出正确的连线。
-
2、请在图中的圆圈内填上适当的电表符号，使开关S闭合后两个灯泡都能发光。
-

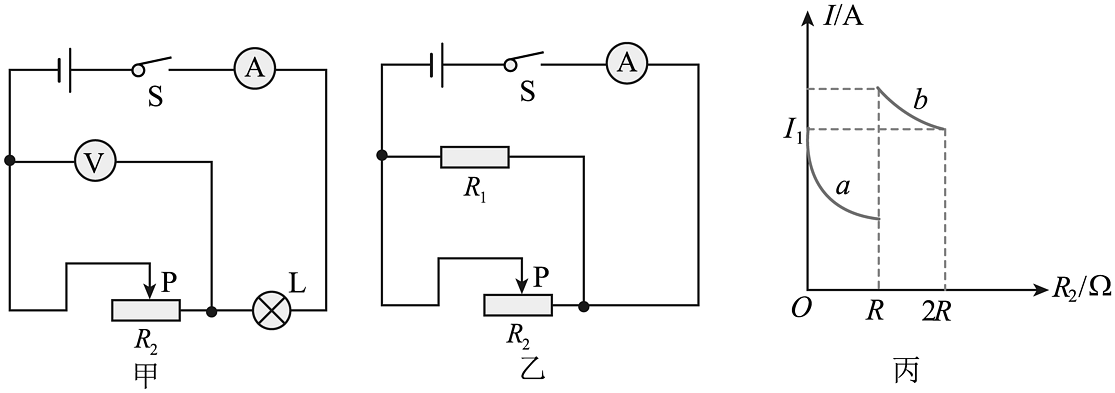

3、如图甲、乙所示电路中，电源电压相等且恒定不变，小灯泡L标有“6V 1.8W”字样，甲图中滑片P位于最右端，小灯泡恰好正常发光，则小灯泡10s内消耗的电能为J，再移动滑片P，电流表示数与R2关系如图丙所示。在乙图电路中，电流表示数与R2的关系如图丙b所示，则I1=A（忽略小灯泡电阻变化）。
-
4、如图所示的LED灯显示屏，当其中一个字不亮时，其他字还能正常发光，说明它们是联的；当整个显示屏显示文字增加时，电路中的总电流会。
-

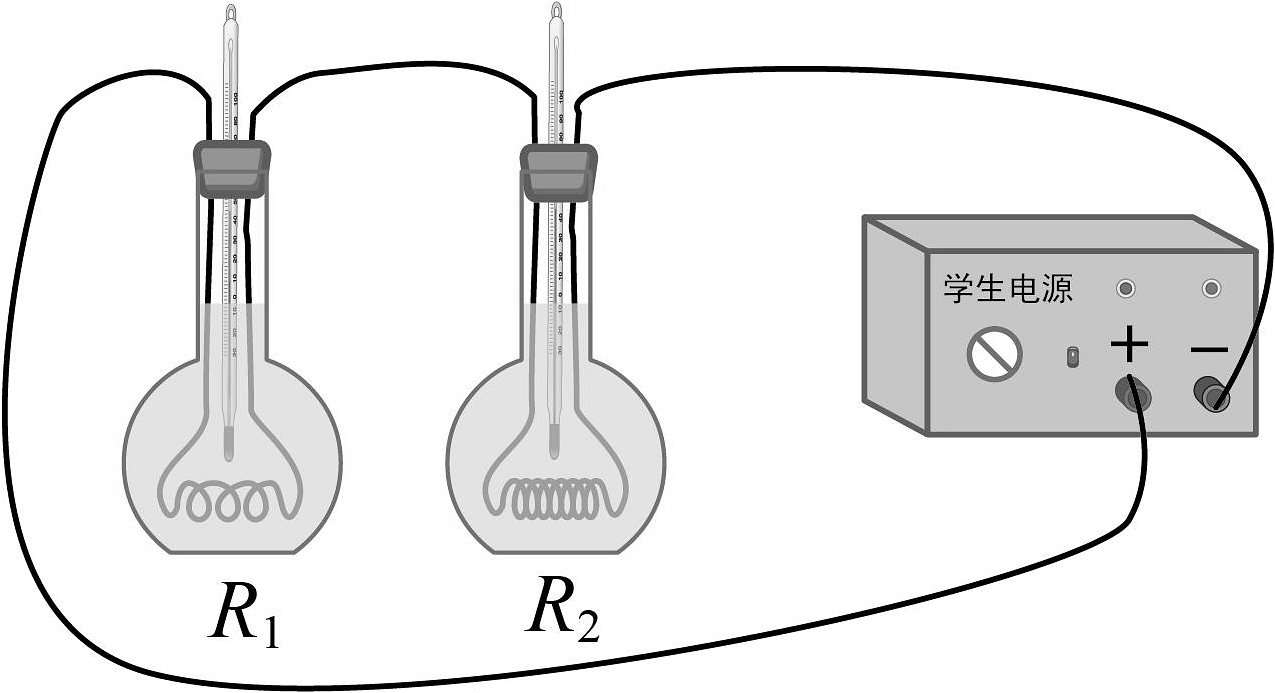

5、如图所示，R1＜R2 ， 闭合开关后，通过两段电阻丝的电流I1I2 ， 相同时间内电阻丝所放出的热量Q1Q2（选填“>”、“＜”或“=”）。
-
6、如图利用滑轮组提升重物，对重物做的功属于功；同一滑轮组，提升的重物变重，滑轮组的机械效率变。
-
7、2024年10月，神舟十九号载人飞船发射，飞船在加速上升的过程中机械能；飞船返回过程中会与大气摩擦，变成一个火球，返回过程的能量转化与热机冲程相同。
-
8、将塑料梳子在化纤衣服上摩擦几次后靠近纸屑，会观察到纸屑被；将用丝绸摩擦过的玻璃棒悬挂，用另一根与丝绸摩擦过的玻璃棒靠近它时，两根玻璃棒会相互。
-
9、如图所示，科技小组将石墨烯制成的湿敏电阻R附着在桂花花瓣上，来检测桂花的含水量。已知当含水量变高时，R阻值变小，电源电压恒定，R0为定值电阻。当桂花含水量变低时（ ）
A、电流表的示数变小 B、电压表示数变小 C、电路消耗的电功率变大 D、电压表示数与电流表示数的比值变大 -
10、如图是《天工开物》记载的古人炒蒸油料的场景，下列过程与物理知识对应正确的是（ ）
A、燃烧——主要把内能转化为电能 B、蒸煮——油料温度升高，内能不变 C、翻炒——主要用热传递的方式增加油料内能 D、揭盖——热量损失变多，热效率降低 -

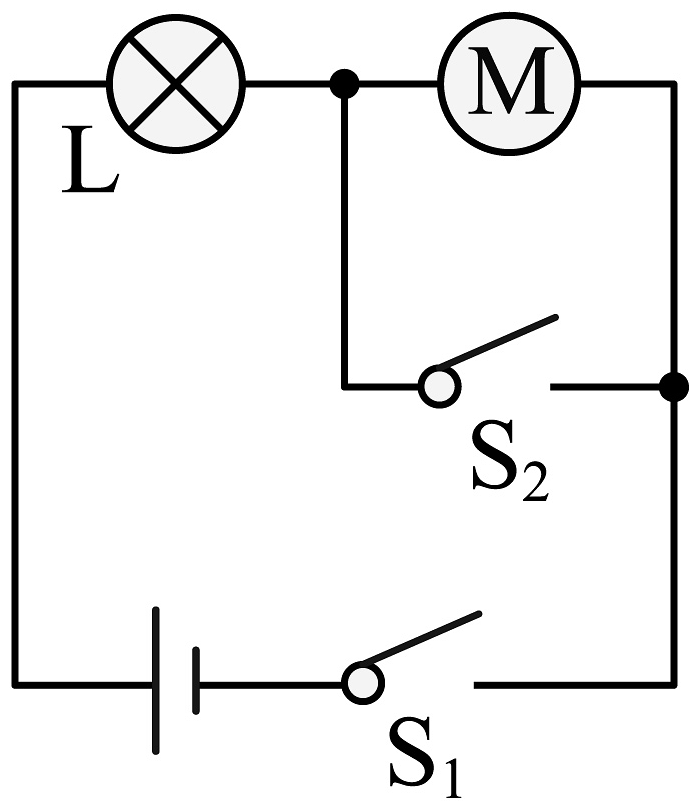

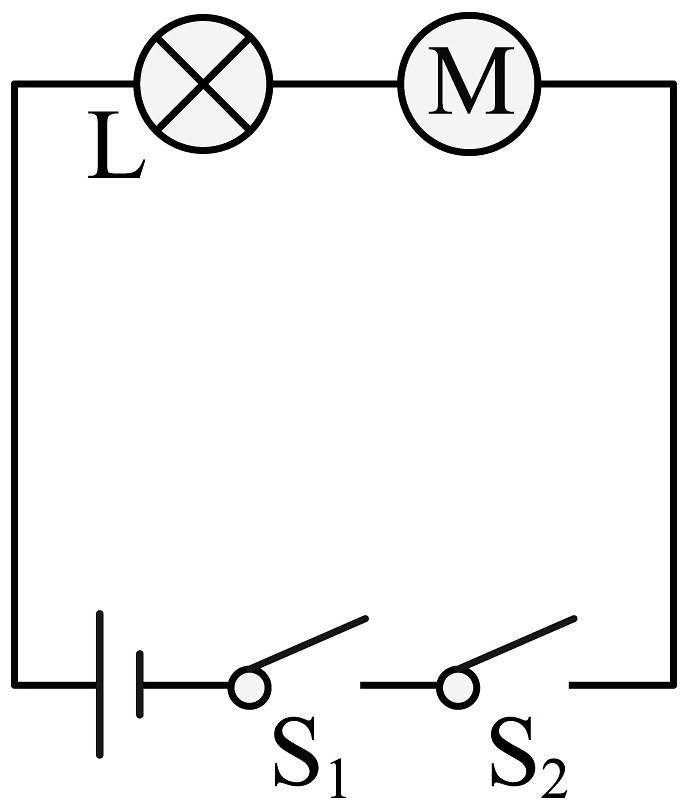

11、生活中很多地方都有人脸识别智能门禁，当有人站在门禁前，开关S1自动闭合，灯L发光，照亮人脸进行识别，开关S2才闭合，电动机M工作，将门打开。以下电路符合要求的是（ ）A、
B、
C、
D、
-

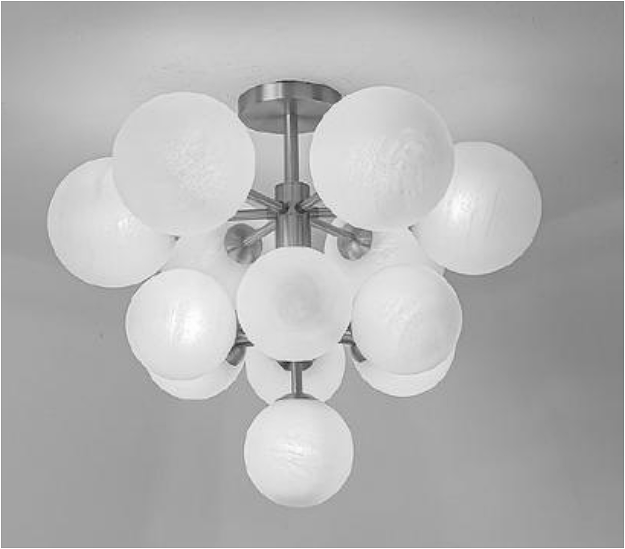

12、下列属于主要把电能转化为机械能的是（ ）A、
电灯照明
B、
用电取暖
C、
电镀物品
D、

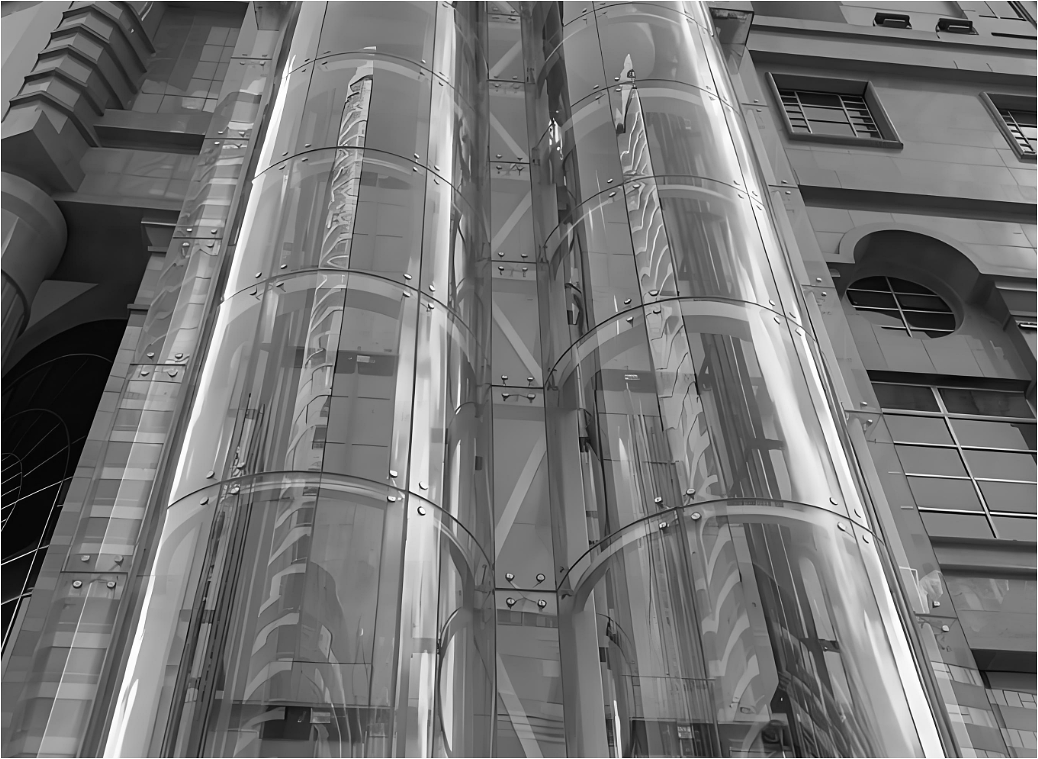

电梯运行
-
13、在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是（ ）A、理想实验法 B、类比法 C、放大法 D、控制变量法
-
14、下列电器正常工作1小时，消耗电能最多的是（ ）A、空调 B、电视遥控上的指示灯 C、节能灯 D、电子手表
-

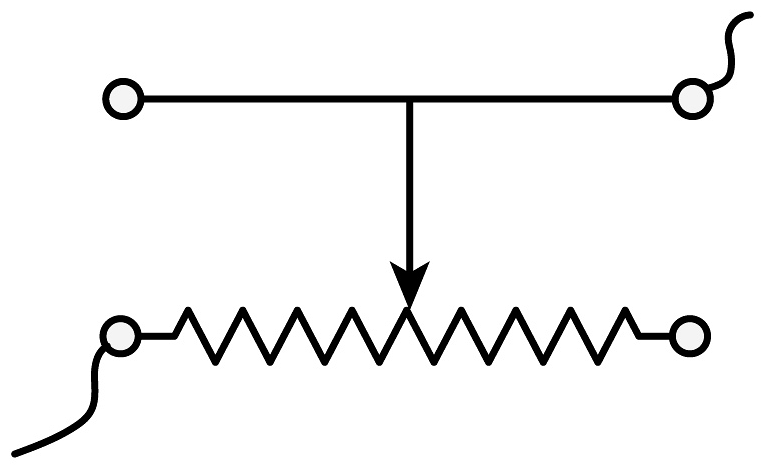

15、如图所示，当滑动变阻器的滑片向右滑动时，接入电路的电阻变小的是（ ）A、
B、
C、
D、
-
16、如图各情境中有力对物体做功的是（ ）A、
推而不动
B、
搬而未起
C、
站立不动
D、
推车前进
-
17、山顶静止的石头（ ）A、有动能 B、有重力势能 C、有弹性势能 D、没有任何能量
-
18、如图所示电路，闭合开关，白炽灯L1和L2发光，则两灯（ ）
A、并联 B、串联 C、电流不相等 D、不会发热 -
19、我国自主研制的氢能源列车主要是利用氢燃料（ ）A、热值大 B、热值小 C、密度大 D、密度小
-
20、下列属于用电器的是（ ）A、杠杆 B、滑轮 C、电饭锅 D、汽车
