1、如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，它的正常工作电压为220V。有高温、低温两个加热档位，其内部简化电路如图乙所示，当双触点开关S接触1和2时为关机状态。 $R_{1}$ 、 $R_{2}$ 是两个阻值不变的电热丝， $R_{1} = R_{2} = 48.4 Ω$ 。求：

(1)、挂烫机使用低温档位正常工作时的电功率为多少？

(2)、若某次使用时，用高温档位正常工作，将0.2kg的水从20℃加热到100℃，水吸收的热量是多少？

(3)、若（2）问中用高温档位正常工作，加热过程共用时80s，则此次加热过程，该挂烫机的加热效率是多少？

查看解析
2、小明用如图甲的实验器材，测量额定电压为 $2.5 V$ 小灯泡的额定功率。下列说法正确的是（）。

A、闭合开关前，应将滑动变阻器的滑片P移到最右端（ $B$ 端） B、闭合开关后，灯不亮，电压表有示数，电流表无示数，可能是灯泡开路 C、闭合开关后，灯不亮，电压表无示数，电流表有示数，可能是滑动变阻器断路 D、当小灯泡正常发光时，电流表示数如图所示，小灯泡的额定功率为 $0.75 W$

查看解析
3、如图1所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的额定电流为0.3A。图2是灯泡L的电流与电压关系图像。闭合开关S，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。

(1)、求电源电压；

(2)、在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？

(3)、用定值电阻R₁替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R₁的可能值。

查看解析
4、关于电功和电功率，下列说法正确的是（）。

A、电流做功的过程就是电能转化为光能的过程 B、电流做功越多，电流做功越快 C、电功率越大，单位时间内电流做功越多 D、额定功率大的灯泡一定比额定功率小的灯泡亮

查看解析
5、电能表是测量的仪表。图中电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是kW·h，电能表中的铝质圆盘共转了revs。

查看解析
6、某充电宝上面标有5V、15000mA·h字样，给它充电时，能转化为能，充满电后，大约储存了J的电能。

查看解析
7、科创小组设计利用电流表测量质量的装置如图。现截取适当长度的电阻片 $R$ （它的阻值随长度 $L$ 的变化图像如图乙）作为滑动变阻器接入电路，如图甲所示。如图甲中，电源电压 $6 V$ 恒定不变，电流表量程为 $0 ~ 0.6 A$ 。当滑片 $P$ 在最下端时，电流表示数为 $0.6 A$ 。装置中托盘与圆柱形实心塑料浮筒 $M$ 通过硬质绝缘细杆固定连接，整体漂浮在装有足够深水的柱形薄壁容器中，且只能竖直移动。托盘的质量为 $0.27 k g$ ； $M$ 高 $22 c m$ ，底面积为 $300 c m^{2}$ ，质量为 $0.33 k g$ ；容器的底面积为 $400 c m^{2}$ ，托盘通过滑杆带动滑片 $P$ 上下移动。托盘中未放物体时，调节水量，使滑片 $P$ 正好位于 $R$ 最上端。托盘中放入物体 $A$ 时， $M$ 刚好浸没，滑片 $P$ 正好位于 $R$ 最下端（ $g$ 取 $10 N / k g$ 、 $ρ_{水} = 1.0 \times 1 0^{3} k g / m^{3}$ 、不计滑片、滑杆、细杆的质量，忽略摩擦阻力，工作中水不溢出）。求：

(1)、R₀的阻值；

(2)、物体A的质量；

(3)、托盘中未放物体时，电流表的示数。

查看解析
8、如图所示电路，电源电压恒定，定值电阻 $R_{1} = 30 Ω$ ， $R_{2} = 16 Ω$ ，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“ $100 Ω$ 2A”字样。在电路安全的条件下，闭合开关S，将开关 $S_{1}$ 接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是 $I_{1}$ ，此时 $R_{1}$ 两端电压是 $U_{1}$ ；再将开关 $S_{1}$ 接触点2，移动滑片过程中电路中的最大电流是 $I_{2}$ 。下列选项正确的是（）。

A、电源电压 $U = 18 V$ B、电压 $U_{1} = 9 V$ C、电流 $I_{1} ∶ I_{2} = 1 ∶ 5$ D、开关 $S_{1}$ 接触点1时，滑动变阻器R阻值范围是 $0 ~ 50 Ω$

查看解析
9、如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻 $R_{0}$ 阻值为 $200 Ω$ ，闭合开关后，下列说法正确的是（　　）。
温度 $t / ℃$
0
5
10
15
20
25
30
电阻R/Ω
600
550
500
450
420
390
360

A、温度升高时，电流表示数变小 B、温度升高时，电压表示数变小 C、温度降低时，电压表示数与电流表示数的比值不变 D、当温度为30℃时，电路总功率为0.18W

查看解析
10、某探究小组要测量一个标有“2.5V”字样的小灯泡在正常发光时的电阻，连接了如图所示的部分电路，已知电源电压恒定，滑动变阻器规格为“50Ω 2A”。

(1)、该实验的原理是；

(2)、请用笔画线代替导线，将图中的电路补充完整；

(3)、若连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表和电压表的示数都不变且较小，出现这种现象的原因是；

(4)、若将滑动变阻器的下接线柱A端接入电路，正确连接电路后，闭合开关S，滑片P向（选填“左”或“右”）滑动时，小灯泡L变亮；

(5)、在移动滑片P的过程中，应该观察表的示数，使小灯泡L正常发光；

(6)、当小灯泡正常发光时，电流表示数为0.25A，则小灯泡正常发光时的电阻是Ω；

(7)、完成实验后，小组又设计了如下图所示的电路图，测量该小灯泡L正常发光时的电阻， $R_{0}$ 为定值电阻， $S_{2}$ 为单刀双掷开关，实验步骤如下：
①闭合开关 $S_{1}$ ，将开关 $S_{2}$ 拨到触点2，移动滑片P，使电压表的示数 $U_{1} =$ V；
②保持滑片P的位置不变，再将开关 $S_{2}$ 拨到触点1，读出电压表的示数并记为 $U_{2}$ ；
③该小灯泡正常发光时的电阻 $R_{L} =$ （用 $U_{1}$ 、 $U_{2}$ 、 $R_{0}$ 表示）。

查看解析
11、小明和小华在探究电流与电阻的关系时，实验电路如图-1所示。
试验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1

(1)、请用笔画线代替导线将图-1所示电路补充完整；

(2)、正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最（选填“左”或“右”）端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R；

(3)、排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作出 $I - R$ 图像，如图-2。小华认为小明所绘图像不合理，其理由是；

(4)、小明和小华发现，由 $I - R$ 图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，作出了 $I - \frac{1}{R}$ 图像，如图-3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成比；

(5)、小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系，你建议选用（选填“ $4 Ω$ 、 $7 Ω$ ”或“ $12 Ω$ 、 $18 Ω$ ”）的定值电阻；

(6)、小明和小华找到一卷规格为 $10 Ω / m$ 的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、1.2m、1.8m的四段，对应阻值为 $4 Ω$ 、 $7 Ω$ 、 $12 Ω$ 、 $18 Ω$ 。分别将它们绕成螺旋状后，两端缠绕在接线柱上固定，制成了四个简易定值电阻，如图-4所示。在老师的帮助下，他们对制作的电阻进行了测量检验，发现测量值均偏小，且有的偏小值较大，原因可能是。

查看解析
12、图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。

(1)、请按照图甲，将图乙中的实物电路连接完整；

(2)、正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是。

(3)、排除故障后进行实验，得到的实验数据如下表所示。
数据序号
1
2
3
4
5
6
电压U/V
0.30
0.60
0.90
1.20
1.50
1.80
电流I/A
0.08
0.15
0.23
0.30
0.38
0.45
分析表中的数据，可以初步得出结论，在电阻一定的情况下，。

(4)、本实验中，定值电阻R的阻值为Ω（保留一位小数）。

查看解析
13、如图甲、乙是利用“伏安法”测量定值电阻和小灯泡的阻值时画出的 $U - I$ 图象，下列对于图象的分析正确的是（）。

A、由图象可知，当电阻两端电压为零时，其阻值也为零 B、由图甲可知，通过定值电阻的电流与其两端的电压成正比 C、由图乙可知，通过小灯泡的电流与其两端的电压不成正比 D、为了减小误差，应该用多次测量的方法，计算小灯泡的电阻

查看解析
14、物理实验小组在做“测量小灯泡正常发光时的电阻”实验。选用的器材有：小灯泡（额定电压为2.5V），两节新干电池、滑动变阻器、电流表、电压表、开关各一个，若干导线。

(1)、如图甲是亮亮连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上画“×”，并用笔画线代替导线画出正确的接法；

(2)、正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表示数都很小，接下来亮亮应进行的操作是 ____（填序号）；

A、更换小灯泡 B、移动滑动变阻器滑片 C、检查开关是否接触不良 D、检查电压表是否断路

(3)、测量过程中，亮亮移动滑动变阻器的滑片，小灯泡发光，此时电压表示数为2V，为了测量小灯泡正常发光时的电阻，应向（选填“左”或“右”）端移动滑片，直至电压表的示数为2.5V。此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（结果保留一位小数）；

(4)、在没有电流表的情况下，用如图丙所示的实验电路，也可以测出小灯泡正常发光时的电阻。已知小灯泡的额定电压为U_额，定值电阻的阻值为R₀ ，实验步骤如下：
①闭合开关S₁ ，将开关S₂掷于触点b，调节滑片，使电压表示数为U_额；
② ，将开关S₂掷于触点a，此时电压表的示数为U；可知小灯泡正常发光时的电阻R_额=（用字母表示）。

查看解析
15、如图所示电路，电源电压保持不变。当滑动变阻器的滑片P在变阻器a端，且只闭合开关S₁时，电路中电压表V₁、V₂的示数比为1︰1。当开关S₁和S₂都闭合时，电路中电流表A₁、A₂的示数之比为2︰1。若将滑动变阻器的滑片P固定在变阻器中央时，则以下说法中错误的是（）。

A、只闭合开关S₁时，电压表V₁、V₂的示数之比为2︰1 B、只闭合开关S₂时，电压表V₁、V₂的示数之比为4︰1 C、开关S₁和S₂都闭合时，电流表A₁、A₂的示数比为2︰1 D、开关 S₁和S₂都闭合时，电流表A₁、A₂的示数比为1︰2

查看解析
16、如右图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U_甲︰U_乙=4︰3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I_甲︰I_乙是（）。

A、3︰1 B、1︰3 C、1︰4 D、4︰1

查看解析

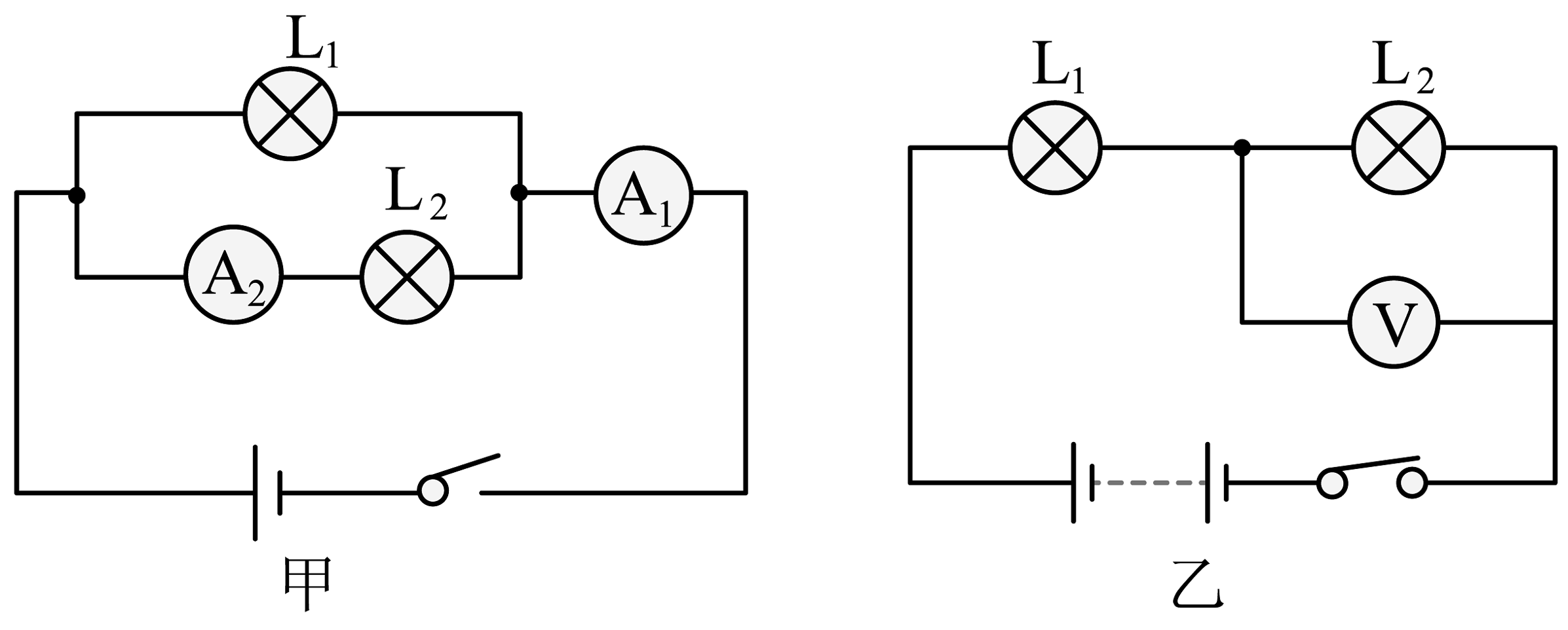

17、如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V。下列判断正确的是（）。

A、灯泡L₁两端的电压为2.5V B、灯泡L₂两端的电压为0.5V C、灯泡L₁与L₂电阻之比为1︰5 D、灯泡L₁与L₂电阻之比为6︰1

查看解析
18、探究“电流与电阻的关系”时，实验器材有：三节新的干电池（每节电池的电压为1.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω），开关一个，导线若干。小吴等同学设计了如图甲所示的电路图。

(1)、请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片P向右移动时电流表示数变小；

(2)、滑片P位于滑动变阻器阻值最大处，闭合开关，电流表有示数，电压表无示数，则电路故障原因是电阻R；

(3)、排除故障后，正确进行实验。图丙是根据实验数据绘制的定值电阻的I-R图象，在实验过程中，将定值电阻由5Ω更换为10Ω时，应向（选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持V不变；

(4)、小吴同学继续探究，再次换接50Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数回到原来的电压值，为了继续完成这次实验，你认为可以____；（填选项字母）

A、调高电源电压 B、再串联一个10Ω的电阻 C、将电压表改接到滑动变阻器两端

(5)、下列图象中能大致反映本实验各物理量之间关系的是____。

A、电流表示数I与R阻值的关系 B、电压表示数U与R阻值的关系 C、变阻器接入电路阻值R_P与R阻值的关系 D、电阻R的功率P_R与R阻值的关系

查看解析
19、小刚和小华用如图甲所示的实验电路探究“电流与电压的关系”。

(1)、连接电路时，开关应处于（选填“断开”或“闭合”）状态；

(2)、实验过程中发现电流表有示数，电压表无示数，移动滑片，但电流表示数有明显变化，两电表均完好。则电路故障可能是；

(3)、排除故障后，改变滑片位置，将电压表和电流表的示数记录在表格中。在第2次实验时，电流表示数如图乙所示，则表格中空白处的电流值是 A。分析数据时，发现表格中第次数据存在错误；

(4)、在处理数据时，小刚和小华根据记录的数据分别绘制成丙、丁所示的I﹣U图像（未标出横纵坐标值）。由此可得出结论：当导体电阻一定时，通过导体的电流与这段导体两端电压成正比。你认为哪个图像更合理并说明理由：。
实验次数
电压/V
电流/A
1
1.0
0.20
2
1.6
3
2.0
0.40
4
2.2
0.44
5
2.8
0.50

查看解析
20、如图所示，甲为亮度可调的台灯，电位器实际上是一个电阻；（选填“可变”或“定值”）；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用（选填“铜丝”或“镍铬合金丝”）。

查看解析
