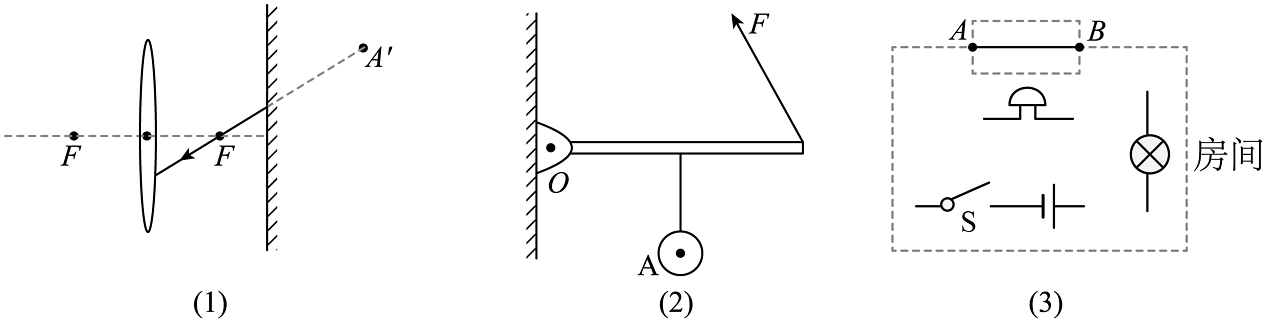

• 1、按要求完成下列作图;

    (1)、A'是点光源A在平面镜中所成的像,A发出的一条光线经平面镜反射后恰好过凸透镜的焦点,请画出:①根据平面镜成像规律作出点光源A;②作出点光源A射出的入射光线;③经过凸透镜后的折射光线。
    (2)、如图杠杆处于平衡状态,画出球A所受重力的示意图和F的力臂L。
    (3)、某同学要设计一个自动防盗报警电路。要求:晚间开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

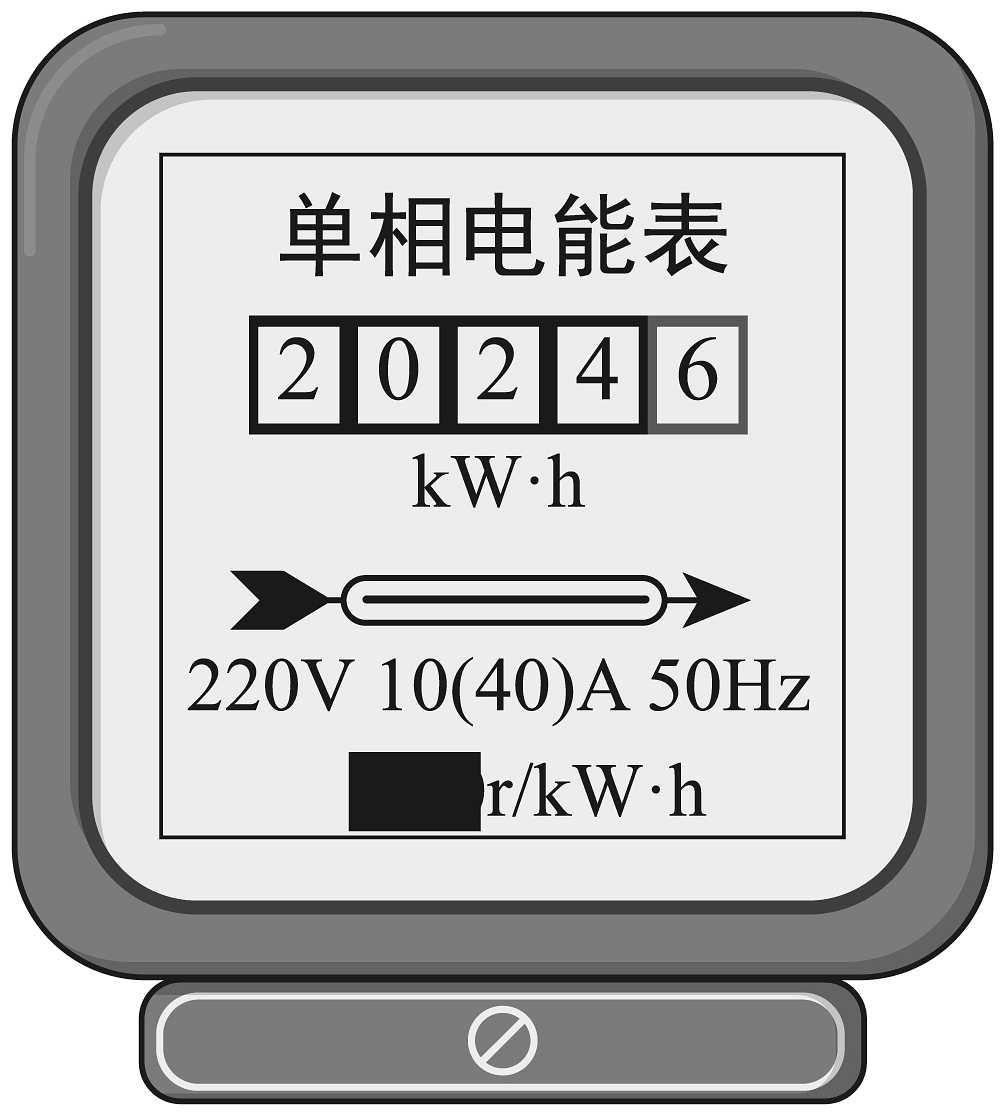

  • 2、如图电能表表盘上的某个参数模糊不清,为测得这个参数,仅将额定功率为1200W的电热水器接入电路,电热水器是利用电流的效应工作的,正常工作1min电能表转盘转了60转,计算可知该参数为r/(kW•h)。如果这些能量由天然气来提供,需要完全燃烧m3的天然气。(q天然气=4.0×107J/m3

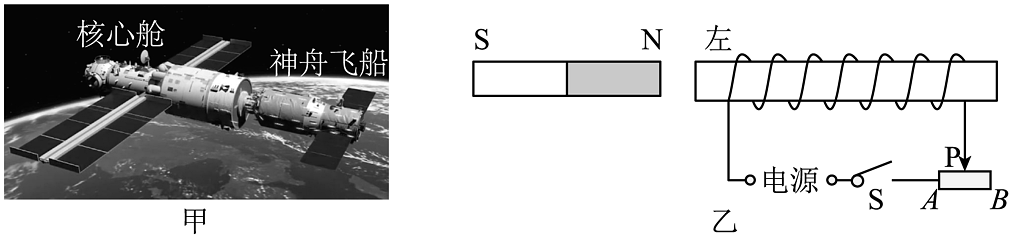

  • 3、2024年1月18日,天舟七号货运飞船在中国空间站成功对接(图甲),此时,货运飞船相对核心舱是的。当货运飞船和核心舱相互靠近时,设计如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时,产生相互排斥的力,电源右端为极,为减小排斥力,滑动变阻器的滑片应向(选填“A”或“B”)端滑动。

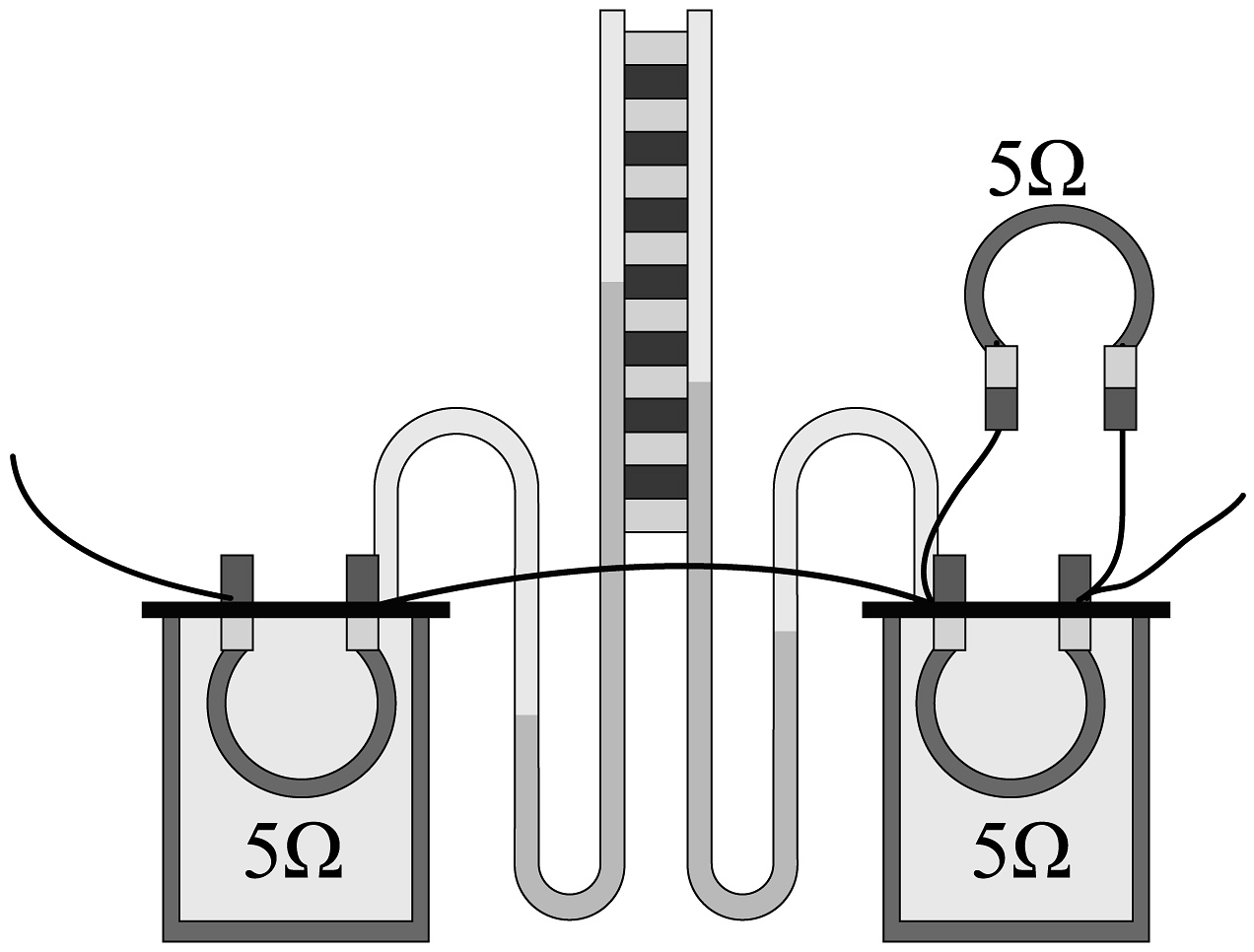

  • 4、如图是“探究通电导体产生的热量与大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A,在1min内电流通过右侧容器中电阻丝产生的热量为J,左右两侧容器中电阻丝产生的热量之比是

  • 5、如图是中国空间站太阳能电池板,它把太阳能转化为电能。太阳能清洁无污染,是能源(选填“可再生”或“不可再生”)。中国空间站向地面指挥中心发送信息,是通过传递的。研究表明,自然界的能量是守恒的,能量的转化与转移具有性。

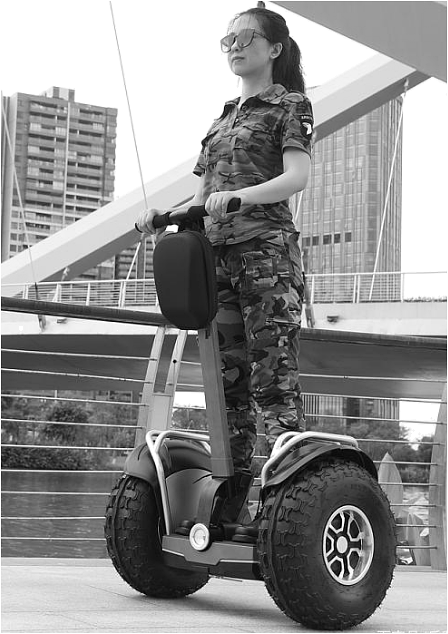

  • 6、如图所示,当人驾驶电动平衡车在水平路面上做匀速直线运动时,下列说法正确的是(  )

    A、以电动平衡车为参照物,人是运动的 B、此时人不会向前倾是因为人没有惯性 C、人与车的总重力与地面对车的支持力是一对相互作用力 D、轮胎上有花纹目的是为了增大接触面粗糙程度来增大摩擦
  • 7、五一前夕,某学校举行了春季运动会,下列数据中你认为最符合实际的是(  )
    A、女子跳绳的成绩为每分钟170个 B、男子立定跳远的成绩为6.8m C、男子100m的成绩为8.5s D、女子铅球的成绩为25m
  • 8、随着人工智能的兴起,小文和屈原在AI视频对话时,屈原问到“圜则九重,孰营度之?”随即“问天”兴趣小组畅想未来有一天人类能够登陆火星,他们为航天员设计了一款航天服,既能保温又能照明。其简化电路如图所示,若电源电压恒为24V,发热电阻R的阻值为6Ω,小灯泡标有“24V12W”。小灯泡的电阻随温度的变化可忽略不计,闭合开关S1、S2.

    (1)、通过发热电阻R的电流是多少?
    (2)、小灯泡的电阻是多少?
    (3)、发热电阻R的电功率是多少?
    (4)、为了节约用电,兴趣小组的同学将开关S2更换为光敏开关,当光照强度大于50Lux时,开关会自动断开(光照强度是指单位面积上所接受可见光的光通量)。假设某时段火星表面的光照强度随时间的变化如图所示,则从0-100s内航天服消耗的电能是多少?
  • 9、如图所示,“悟空”号全海深AUV是由我国某高校研制的无人无缆潜水器,具备在1.1×104m深海自主作业的能力。其质量约为1.3×103kg,总体积约为4m3。已知海水密度为1.0×103kg/m3 , g取10N/kg。求:

    (1)、“悟空”号的重力;
    (2)、“悟空”号完全潜入海水时,受到的浮力;
    (3)、“悟空”号在1.1×104m深海自主作业时所受海水的压强。
  • 10、在“探究电流与电压关系”的实验中,“问天”兴趣小组连接了如图甲所示的电路,其中定值电阻R=20Ω。

    (1)、用笔画线代替导线将图甲电路连接完整
    (2)、闭合开关后,发现电流表有示数,电压表无示数,电路中出现的故障可能是电阻(选填“短路”或“断路”);排除故障后,测量并记录了如下几组电压表和电流表的示数,第二次实验中电流表的示数如图乙所示,此时电流为A;
    (3)、请根据表3数据,在图丙中作出I-U图象

    表3


    第一次

    第二次

    第三次

    第四次

    第五次

    电压U/V

    2.0

    4.0

    6.0

    8.0

    10.0

    电流I/A

    0.10

    0.32

    0.44

    0.54

    (4)、分析得出实验结论:当导体的电阻一定时,通过导体的电流与导体两端的电压成比。
    (5)、“问天”兴趣小组在实验室发现一个未知电阻Rx , 想要测量其阻值。发现电压表坏了,但有两个电流表。经小组讨论,设计了如图的电路图,两个电流表的示数分别为0.3A和0.9A,根据以上信息,可知通过Rx的电流为A,Rx的电阻为Ω。

  • 11、“问天”兴趣小组在做“探究液体压强与哪些因素有关”的实验时,进行了如图所示的操作。
    实验序号探头浸入水中的深度(h/cm)探头朝向U形管两侧液面高度差(H/cm)
    10向上8
    15向上12
    15向下12
    15向左12
    20向上16


    结合以上信息,请思考:

    (1)、为了使实验现象更明显,压强计探头上的橡皮膜应选(选填“薄”或“厚”)一些较好,实验前用手指按压探头的橡皮膜,发现U形管中的液面升降灵活,说明该装置的气密性
    (2)、实验中通过观察U形管 , 显示液体内部压强大小。
    (3)、比较表2中的(填序号)三次实验可知:在液体内部的同一深度,向各个方向的压强都相等。
    (4)、比较表2中的①②⑤三次实验可知:探头浸入液体中的深度越大,液体的压强
    (5)、通过此实验,在图装置的基础上再提供足量的盐水。请设计一个探究“液体压强与液体密度有关”的实验方案。
  • 12、“纸里包不住火”说明纸达到着火点就能在空气中燃烧。“问天”兴趣小组对“纸锅烧水”产生了质疑,并利用如图所示的装置进行验证。

    (1)、安装实验器材时,应按照(选填“自下而上”或“自上而下”)的顺序。
    (2)、观察到温度计的示数保持不变时,水中产生大量气泡,气泡不断上升且 , 到水面破裂开来,里面的水蒸气散发到空气中,形成“白气”。“白气”是水蒸气形成的小水滴(填写物态变化名称)。
    (3)、观察表1可知,当地水的沸点是℃。

    时间/min

    0

    3

    6

    9

    12

    15

    18

    21

    温度/℃

    24

    41

    58

    75

    92

    92

    92

    92

    (4)、纸的着火点大约是183℃。结合以上实验可知,说明纸锅不会燃烧的原因是:纸的比水的沸点更
  • 13、在图中的括号内标出通电螺线管的极性,并在A点处用箭头标出磁感线的方向。

  • 14、在图中,根据人射光线AO画出反射光线OB,并标出反射角的度数。

  • 15、风力发电是叶片转动时带动发电机内部线圈切割磁感线发电,其发电原理是现象。某风力发电机一天的发电量约为5×104kW·h,这些电能相当于完全燃烧kg的煤所放出的热量。(1kW·h=3.6×106J;煤的热值取3×107J/kg)
  • 16、小文站在平面镜前1m处用塑料梳子梳头发时,发现头发“飘”起来了,这是现象,头发丝之间相互排斥,是因为头发丝带了(选填“同种”或“异种”)电荷;镜中的像距离小文m,镜中的像是正立、等大的像。
  • 17、塔吊是现代建筑业常见的一种机械设备,学完滑轮组的小文自制了一张塔吊简易图。如图所示,下方所挂物体的重力为1200N,动滑轮的自重为300N,不计绳重及绳与滑轮之间的摩擦,则绳端的拉力F=N,此装置的机械效率η=

  • 18、西宁至成都的高铁即将建成,其总里程约800km,两地交通时间将由目前的20h缩短至5h,预计建成后的高铁速度约为km/h。一瓶矿泉水被乘客喝去一半后,质量将 , 密度将(以上两空均选填“变大”“变小”或“不变”)。高铁到站时乘客身体会向前倾,是由于乘客具有
  • 19、如图所示,是我国首台5G氢燃料无人驾驶拖拉机,它依托5G网络通过波实现远程控制,所用的芯片是由(选填“导体”或“半导体”)材料制成;采用氢燃料,因为氢的大;轮胎上的花纹是通过增大来增大摩擦。

  • 20、“问天”兴趣小组设计的一种电子计重器的电路原理如图所示,M、N均为金属板,N固定不动,电源电压保持不变。要求:当体重增大时,计重器的示数也增大。下列说法合理的是(  )

    A、当计重器上物体质量越大时,滑动变阻器接入电路中的阻值越小 B、当计重器上物体质量越大时,电流表的示数越大 C、电压表示数的变化可间接反映体重的变化 D、当计重器上物体质量越小时,电阻R0的功率越小
