1、一束光通过透镜的光路如图所示，哪幅图是正确的？（ ）
A、甲 B、乙 C、丙 D、丁 -
2、在纸上剪一个很小的☆形孔，让太阳光垂直照射到小孔上，那么地面上产生的光斑是（ ）A、○形，它是太阳的实像 B、☆形，它是太阳的实像 C、○形，它是太阳的虚像 D、☆形，它是太阳的虚像
-
3、中华民族有着悠久的文化历史，流传着许多朗朗上口的诗句，其中蕴含着不少的物理知识。对下列几种现象的解释，不正确的是（ ）A、“湖光映彩霞”——光的反射现象 B、“潭清疑水浅”——光的折射现象 C、“风吹草低见牛羊”——光的直线传播 D、“一叶障目，不见泰山”——光的漫反射现象
-
4、我国自主研制的智能乒乓球机器人，能通过图像传感装置综合分析运动员的各项技术，并针对性地变换发球、回球等操作，以提高运动员的技术水平。下列说法正确的是（ ）A、乒乓球被击出后，运动轨迹发生改变，说明力是改变物体运动状态的原因 B、球拍对乒乓球的作用力和乒乓球对球拍的作用力是一对平衡力 C、乒乓球被击出后，从高处下落的过程中动能不变，重力势能增大 D、乒乓球被击出后，若所受的力全部消失，它一定保持静止状态
-
5、随着我国各大电网互联，发生短路故障后系统短路电流巨大，而且短路电流波及范围扩大，超导限流器这种电力设备应运而生，可以限制电网的短路电流水平、减少短路电流对电网的冲击，隔断电网短路电流的传播，维护电网的稳定。超导限流器的电阻R随电流I变化关系如图乙所示。如图甲，将超导限流器与用电器串联接入电网，电源电压恒为35000V。电路正常时，超导限流器电阻为零，当电路电流到达2500A时，可视为短路。
(1)、当电路中的电流为2000A时，电路中用电器消耗的功率是多大？(2)、当用电器短路后，超导限流器阻值为多少？(3)、在满足条件时，有人把超导限流器称为“不断电保险丝”，请你说明理由。 -
6、汽车启动时，蓄电池向启动电动机M供电，设M两端电压为U，通过M的电流为I，测得U－t和I－t图象如图1。
（1）求0.5s到1s，电动机M所消耗的电能；
（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω。若通过M的电流为200A，持续2s，求此过程a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3，A与B接触时M通电，请用笔画线完成电路的连接。
-
7、巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1电磁铁上方的小磁针 （选填“静止”“会顺时针转动”“会逆时针转动”），再闭合S2并使滑片P向左滑动，指示灯亮度会变 （选填亮或暗），仅用如图所示实验器材 （可以/不可以）完成“探究电磁铁磁性强弱的影响因素”的实验。
-
8、如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是（选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的（选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是
选填下列某一个字母代号：
A．“火线-＞开关-＞右孔”
B．“火线-＞右孔-＞开关”
C．“右孔-＞火线-＞开关”
-
9、（1）儒炫同学连接了如甲图所示的电路，金属棒a置于磁场中（符号“×”表示磁场方向垂直于纸面向里）且与金属导轨接触良好。闭合开关后，金属棒a受到向右的磁场力作用；若改变金属棒中的电流方向，则金属棒a受到的磁场力作用（选填“向右”或“向左”）。
（2）如图乙所示，金属棒b和导轨接触良好，泓博拉着金属棒b水平向右运动，电阻中电流通过（选填“有”或“没有”）。
（3）如图丙所示，电磁铁CD通电时，软磁性（容易磁化和退磁的磁性材料）铁块A静止不动，这是因为电磁铁对A的吸引力（选填“大于”、“等于”或“小于”）A受到的摩擦力，改变电磁铁中的电流方向，A受到电磁铁的力的方向（选填“改变”或“不变”）。如果把这个电磁铁CD如图丙所示通电并静止悬挂在地球赤道上方，则电磁铁C端，有指向地理极（选填“南”或“北”）的趋势。
-
10、水池的池壁垂直于水平池底，水池上方支架（AB）装有一激光器，水池中没有水时，激光器发出的光线a正好射到池底和池壁的交点上，且与池底的夹角为45°，如图甲所示。往池中注水，并待水面平静时，如图乙所示，激光被反射到池壁上，使池壁上出现一个光点S，同时池底也出现光点（图中均没有画出）
(1)、图乙中，光点S位于池壁上6dm刻度处：它在水中的像S' 在（选填“0”、“1”、“2”、“3”）的刻度处；(2)、在水面下降过程中，光点S从6dm平稳下降至3dm时，它在水中的像S' 在池壁（选填“0”、“1”、“2”、“3”）刻度线处；打在池底的光斑（未画出）会向（选填“左”或“右”）移动。 -
11、如表所示是某品牌电热水壶的铭牌，根据铭牌给出的信息，下列说法正确的是（ ）
型号 DSP-19B 额定电压 220V 额定功率 880W 频率 50Hz 热水壶容量 1.0L A、电热水壶只能在220V电压下工作 B、电热水壶正常工作时的电流为0.25A C、电热水壶正常工作时的电阻为 D、电热水壶正常工作30min消耗的电能为 -
12、如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法不正确的是（ ）
A、若接地线断了，则人碰到洗衣机金属外壳可能会触电 B、把开关接在CD之间比接在AB之间更安全 C、电灯与洗衣机是并联的，开关与电灯是串联的 D、断开开关时人接触B点或C点都不会引起触电 -
13、小王打开了电吉他中的电拾音器，查询资料得知：“磁体附近的金属弦容易被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。”关于电拾音器下列说法错误的是（ ）
A、取走磁体，电吉他将不能正常工作 B、金属弦如果选用铜制成，电吉他将不能正常工作 C、线圈中产生感应电流的原理与扬声器的工作原理相同 D、线圈中产生感应电流表明机械能可以转化为电能 -
14、如图，在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后，条形磁铁与电磁铁的相互作用为（ ）。当滑片P从b端到a端的滑动过程中，弹簧的长度会变（ ）
A、排斥；长 B、排斥；短 C、吸引；长 D、吸引；短 -
15、如图所示是某科技小组设计的一种温度自动控制报警装置电路图，下列关于该报警装置的叙述，正确的一项是（ ）
A、当温度超过95℃时，绿灯亮 B、温度计中的水银是绝缘体 C、自动报警器中的电磁铁运用了电磁感应现象 D、想要调高报警的温度，可以适当提高金属丝的位置 -
16、对下列四幅图的说明中，正确的是（ ）A、
摇动发电机的手柄，线圈快速转动，切割磁感线，小灯泡发光
B、
电风扇的工作原理与动圈式话筒的工作原理相同
C、
地球磁场的N极在地理北极的附近
D、
电磁起重机吸起大量铜铁是通电导体在磁场中受到力的作用
-
17、使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（ ）
A、是蓝光 B、波长比手机通信的电磁波长 C、在真空中传播速度为340m/s D、在真空中传播速度与手机通信的电磁波一样 -
18、下列说法中正确的是（ ）A、生物体的化学能、化石能源等都源自太阳 B、天然气是一种清洁能源，人类可以无尽地开发利用 C、核能属于二次能源 D、煤、石油是当今人类利用的主要能源，它们是可再生能源
-
19、如图所示，某科创小组制作的隔音房间模型与噪声计的位置保持不变，用噪声计先测出房门打开时闹钟铃声强弱的等级为84.7dB，再测出经过房门关闭后闹钟铃声强弱的等级为69.6dB。在以上过程中，噪声计接收到闹钟铃声的（ ）
A、声速变慢 B、音调变低 C、响度变小 D、音色变差 -

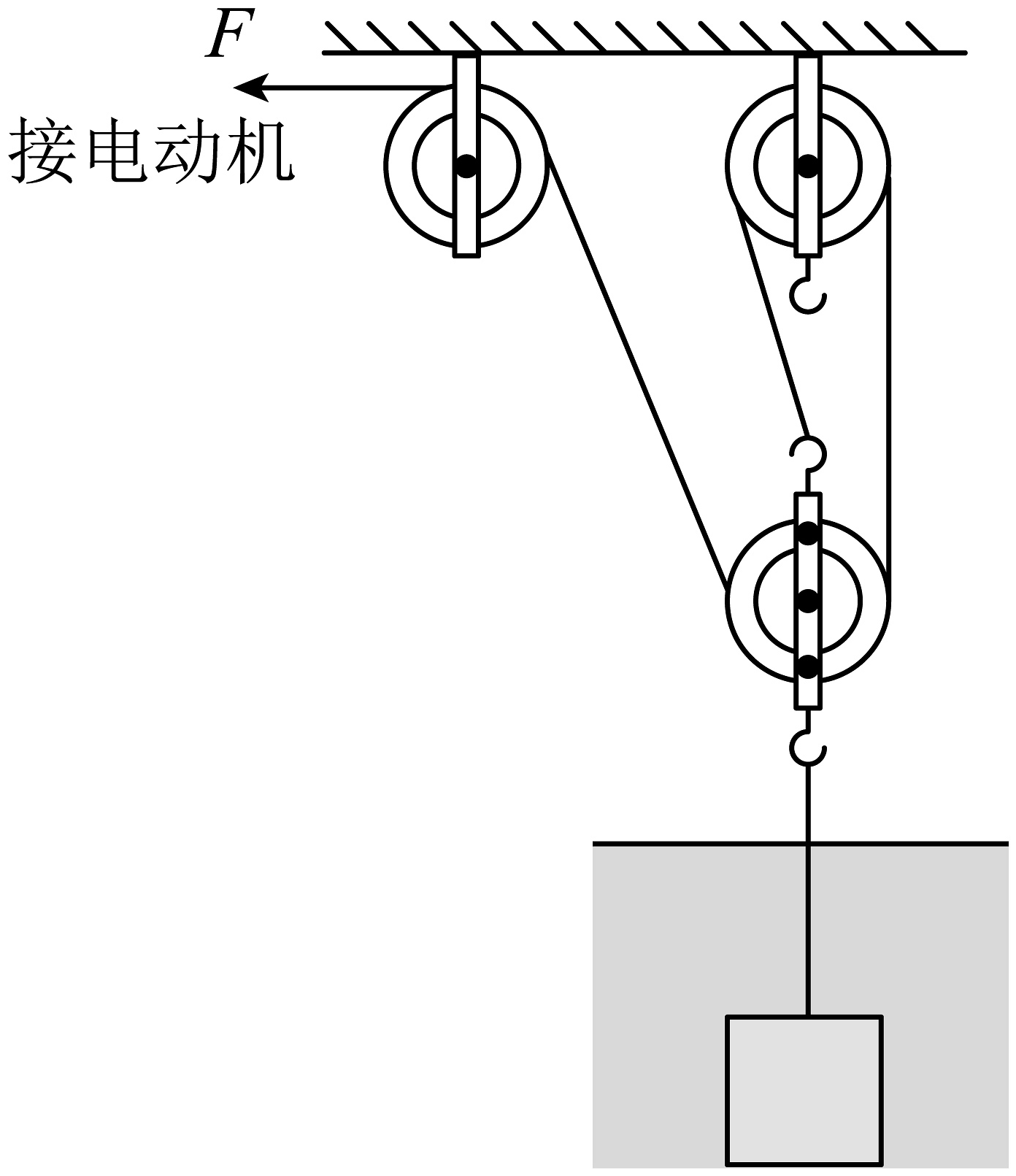

20、如图所示，是某打捞船所用起重装置的示意图。在某次湖中打捞作业中，物体在不可伸长的轻绳作用下，从水底以0.5m/s的速度竖直向上匀速运动至离开水面高度3m的位置。已知物体的体积为0.1m3 ， 密度为4.8×103kg/m3；水的深度为5m。在物体离开水面后匀速上升的过程中，与电动机连接的绳子的拉力功率P=3×103W。水的密度为1×103kg/m3；取g=10N/kg，不计水和空气的阻力。求：
(1)、物体浸没在水中所受的浮力；(2)、水对水底的压强；(3)、物体离开水面后匀速上升3m的过程中，滑轮组的机械效率。
