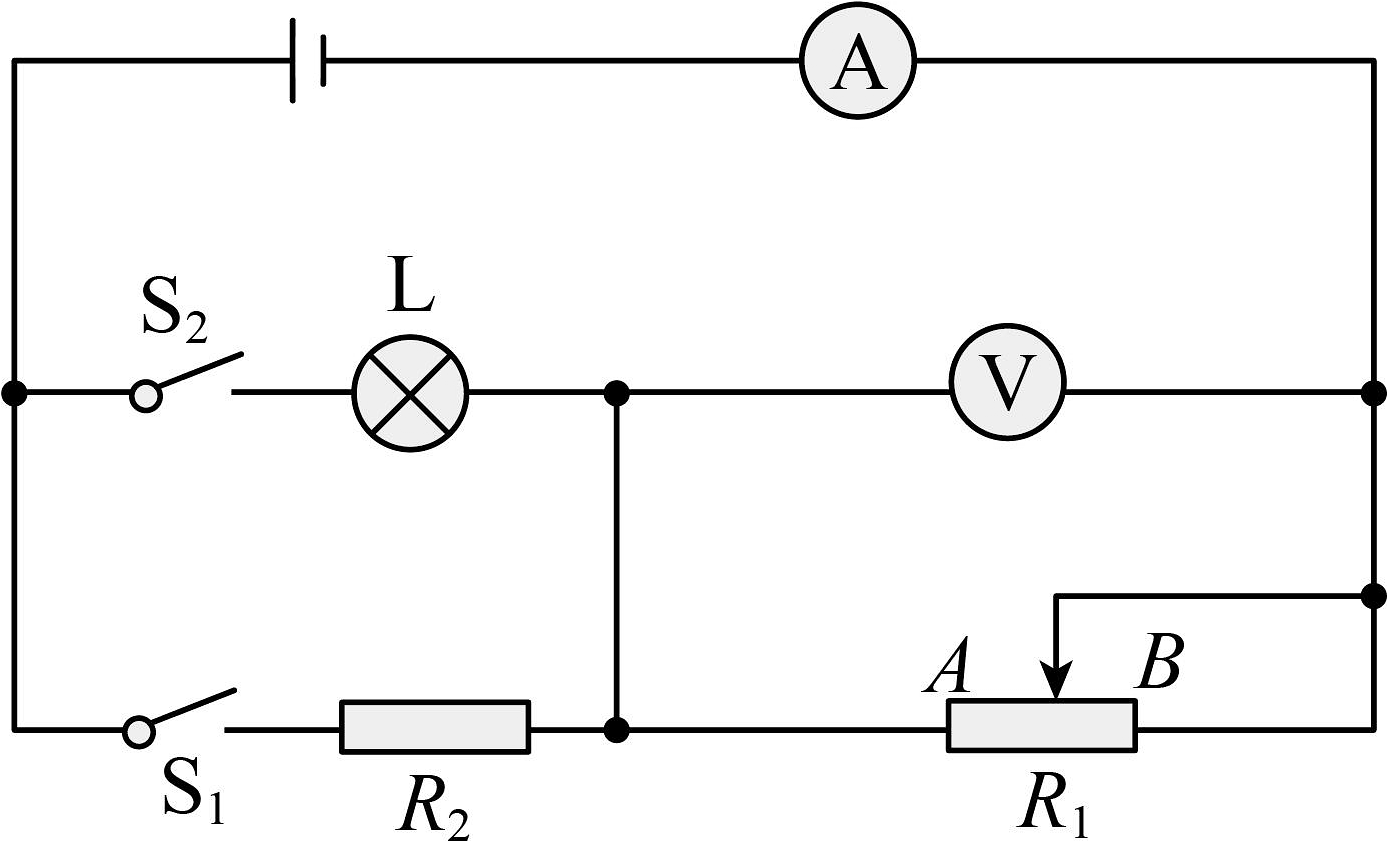

1、如图所示，电源电压保持不变， ， 小灯泡L上标有“3V；1.2W”字样（不考虑温度对灯丝电阻的影响），电流表的量程为0～0.6A，电压表的量程为0～15V；当只闭合开关S2时：①滑动变阻器最左端到滑片P的距离为总长度的五分之一时L正常发光；②滑动变阻器最左端到滑片P的距离为总长度的二分之一时，电流表的示数为0.2A。求：
(1)、小灯泡L正常发光时的电流；(2)、的最大阻值；(3)、在保证电路安全的前提下，只闭合S1时移动滑片P使电路消耗的功率最小，若此时电路的最小功率为P1；只闭合S2时移动滑片P使电路消耗的功率最大，若此时电路的最大功率为P2；则P1与P2之比为多少。 -

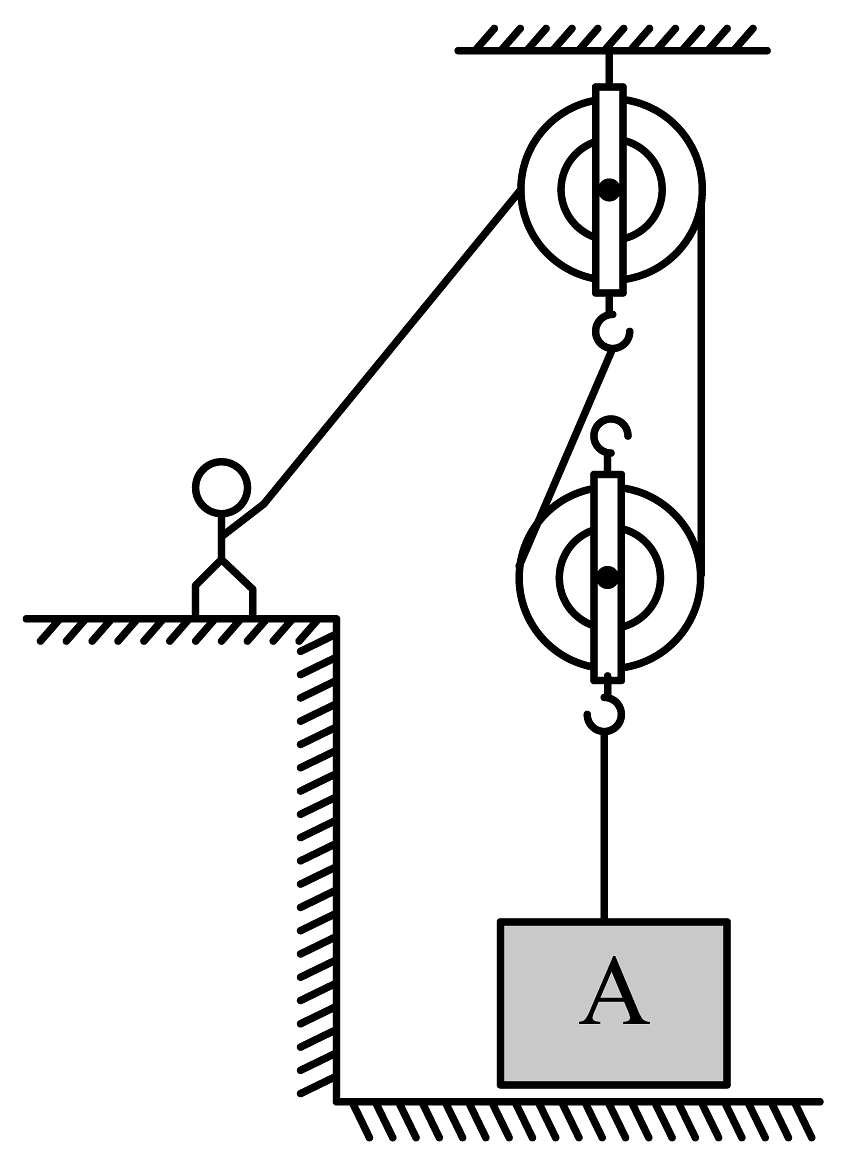

2、如图所示，工人师傅的质量为40kg，脚与地面的总接触面积为0.04m2；他用滑轮组以250N的拉力，匀速提升一个重力为400N的物体A，物体被提升的高度为1m，用时2s。求：（g=10N/kg，绳重及绳与轮之间的摩擦不计。）
(1)、工人师傅拉力的功率；(2)、当工人师傅用250N的拉力提升A物体时，工人师傅对地面的压强；(3)、若将物体A更换为物体B也提升1m时，滑轮组的机械效率为75%，求物体B的质量。 -

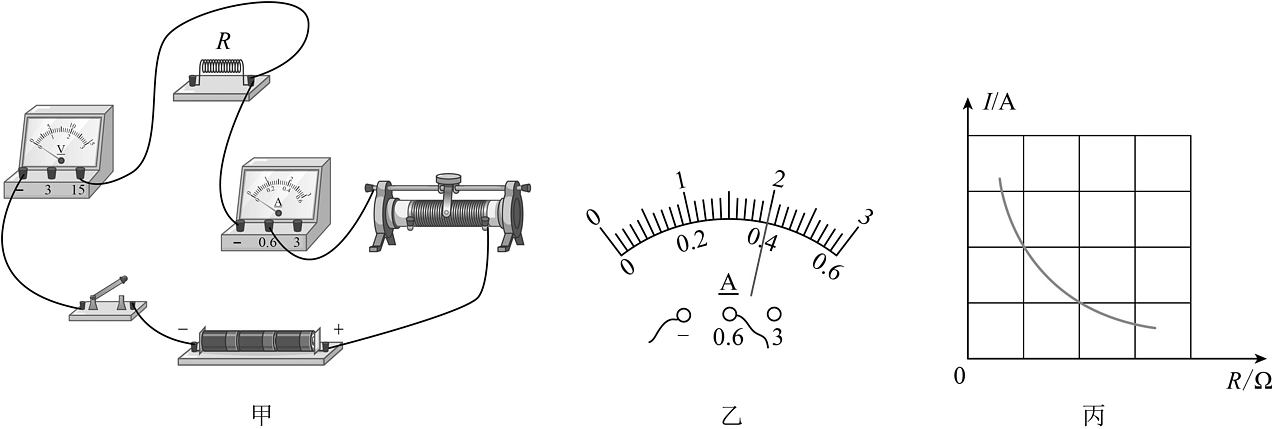

3、启程学习小组用如图甲所示的电路探究“电流与电阻的关系”。所选用实验器材有：电源电压为4.5V、四个定值电阻（阻值分别为5Ω、10Ω、20Ω、25Ω）、电压表、电流表、标有“35Ω；1A”的滑动变阻器、开关、导线若干。
(1)、如图甲，请用笔画线代替导线，在实物电路图中添加一根导线，正确连接电路________；(2)、电路连接完成后，当接入5Ω的定值电阻时，调节滑动变阻器的滑片到某位置，电流表的示数如图乙所示是A，在此基础之上，若将5Ω的电阻更换成25Ω的电阻时，仅将滑动变阻器接入电路的阻值再增加Ω就能完成实验；(3)、根据实验获取数据绘制出电流I随电阻R变化的图像，如图丙所示，由图像可得出结论：________。 -
4、小覃做了探究影响滑动摩擦力大小的因素实验，实验装置如图所示：
(1)、测量滑动摩擦力的大小时应在水平桌面上用弹簧测力计沿水平方向拉匀速动木块，此时木块受到的摩擦力大小与弹簧测力计对木块的拉力大小________（选填“相等”或“不相等”）。(2)、用测力计拉着同一木块进行了三次正确操作，如图甲、乙、丙所示：①三次操作中木块受到的摩擦力最大为N；
②比较甲、乙两图的实验可得出的结论是：；
(3)、如图丁所示，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，此过程中，木块处于平衡状态，此时木块受到的拉力和滑动摩擦力________（选填“是”或“不是”）一对平衡力。 -
5、探究平面镜成像特点的实验装置，如图所示。
(1)、点燃蜡烛A，眼睛观察A在玻璃板后的像。移动与A外形相同的蜡烛B，观察到B与A的像完全重合，说明了平面镜所成像与物的大小________。(2)、若在实验过程中，仅将玻璃板由图中的位置水平向右平移一小段距离靠近蜡烛B，则蜡烛A的成像情况为（ ）A、蜡烛A像的位置不变 B、蜡烛A的像仍然为虚像 C、蜡烛A的像还是正立的 -
6、如图所示，通电螺线管左端为S极，小磁针处于静止状态。请在括号内标出小磁针左侧的极性。
-
7、在探究“阻力对物体运动的影响”实验中，静止的小车从斜面顶端自由滑下，经过斜面A点，经过水平面上的B点，最终在C点静止，请在图中作出小车经过斜面A点时受到的摩擦力和重力示意图。
-
8、如图所示，电源电压不变，灯泡L上标有“12V，12W”字样且阻值不变。当开关S、S1均闭合，滑片P移至a端时，电流表示数为4A，灯泡L正常发光，则电源电压为V；当开关S闭合，S1断开，滑片P移至b端时，灯泡L的实际电功率为W。
-

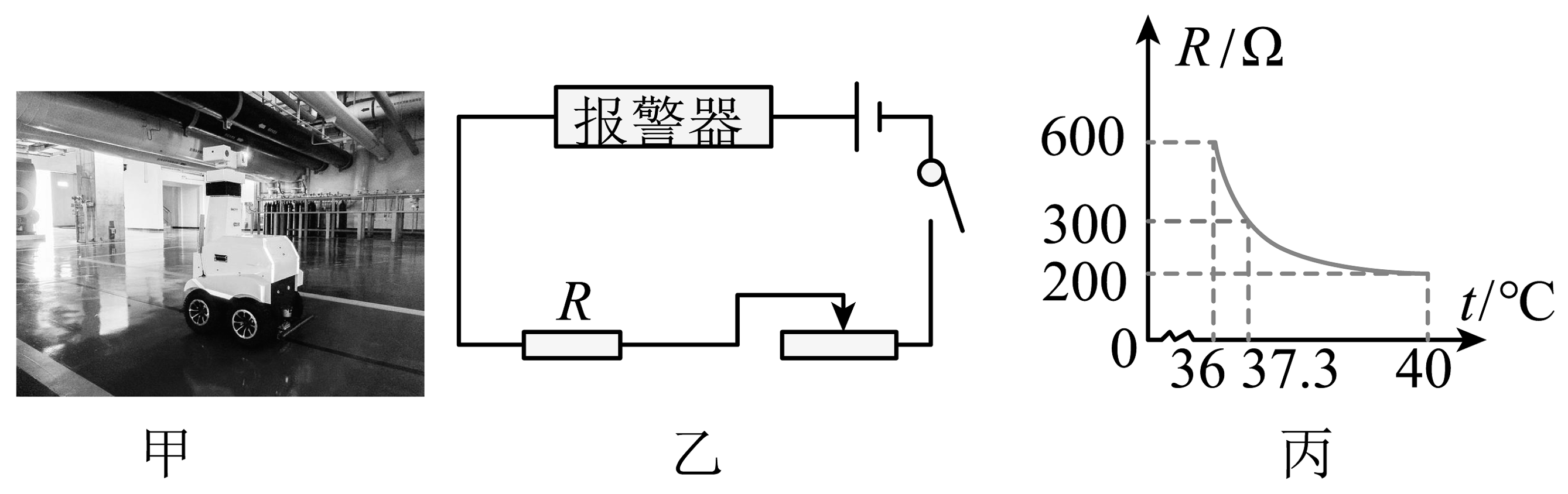

9、某工厂车间一款智能机器人常用于红外测温及消毒工作，如图甲机器人配备多台高清摄像头和红外热成像测温仪，可精准监测车间内工作人员体温度，一旦发现异常即发出警报。如图乙是其内部简化测温报警电路，其中报警器的电阻可忽略，且报警电流大小恒定，电源电压恒定。热敏电阻R随温度变化的规律如图丙所示。
(1)、智能机器人的高清摄像头的镜头为________透镜（选填“凹”“凸”）；(2)、红外线测温仪测量的是人体皮肤表面的温度，而人体皮肤表面温度比腋下温度略低，所以要将图乙电路的报警温度调低一点，故滑动变阻器滑片应向________（选填“左”“右”）移动。 -
10、一辆发动机功率为23kW的小汽车，在水平路面上匀速行驶72km用时1h，消耗了6kg汽油，则6kg汽油完全燃烧所放出的热量为J，该汽车发动机的效率是。（汽油的热值为4.6×107J/kg）
-
11、小夏同学用弹簧测力计挂一形状规则的实心圆柱体，从盛水的烧杯上方某一高度缓慢下降，直到圆柱体底面与烧杯底部接触为止，并根据数据绘制了如图所示的圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像。经分析得到圆柱体浸没在水中时受到的浮力为N，圆柱体的底面积为cm2。（ρ水=1.0g/cm3 ， g=10N/kg）
-
12、如图所示，将一根塑料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端，当往B管中吹气时，A管上方的空气流速变大，其压强（选填“变大”“变小”“不变”），导致A管中的液面会上升，请列举该现象涉及的物理知识在实际生活中的应用（举一例子）。
-
13、如图所示，由于不同高度空气的疏密不同，来自地平线以下的太阳光，会发生光的现象逐渐向地面弯曲，进入人眼，逆着光望去就看见太阳了，所以日出时我们所看到的太阳在实际位置的。（选填“上方”或“下方”）
-

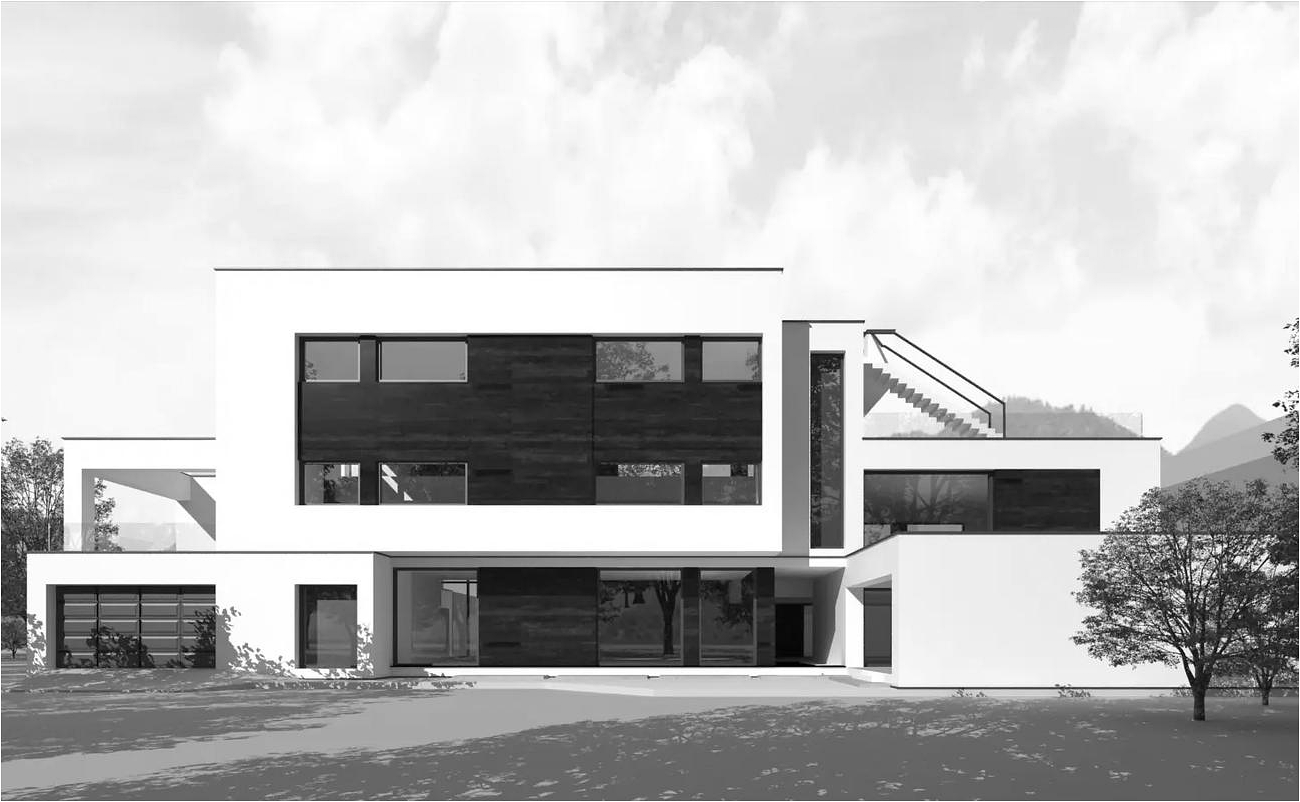

14、如图所示为某新能源智慧食堂的模型图。科研人员研发了新型建筑材料，保障室内冬暖夏凉，其中一种关键材料就是“相变蓄热材料”。所谓“相变蓄热”，是指利用物质在发生物态变化时吸收或释放热量的特性。当环境温度过高时，相变蓄热材料能够通过熔化、（填物态变化名称）或升华的方式吸收热量，从而降低室内温度。这一过程是通过的方式改变材料的内能。
-

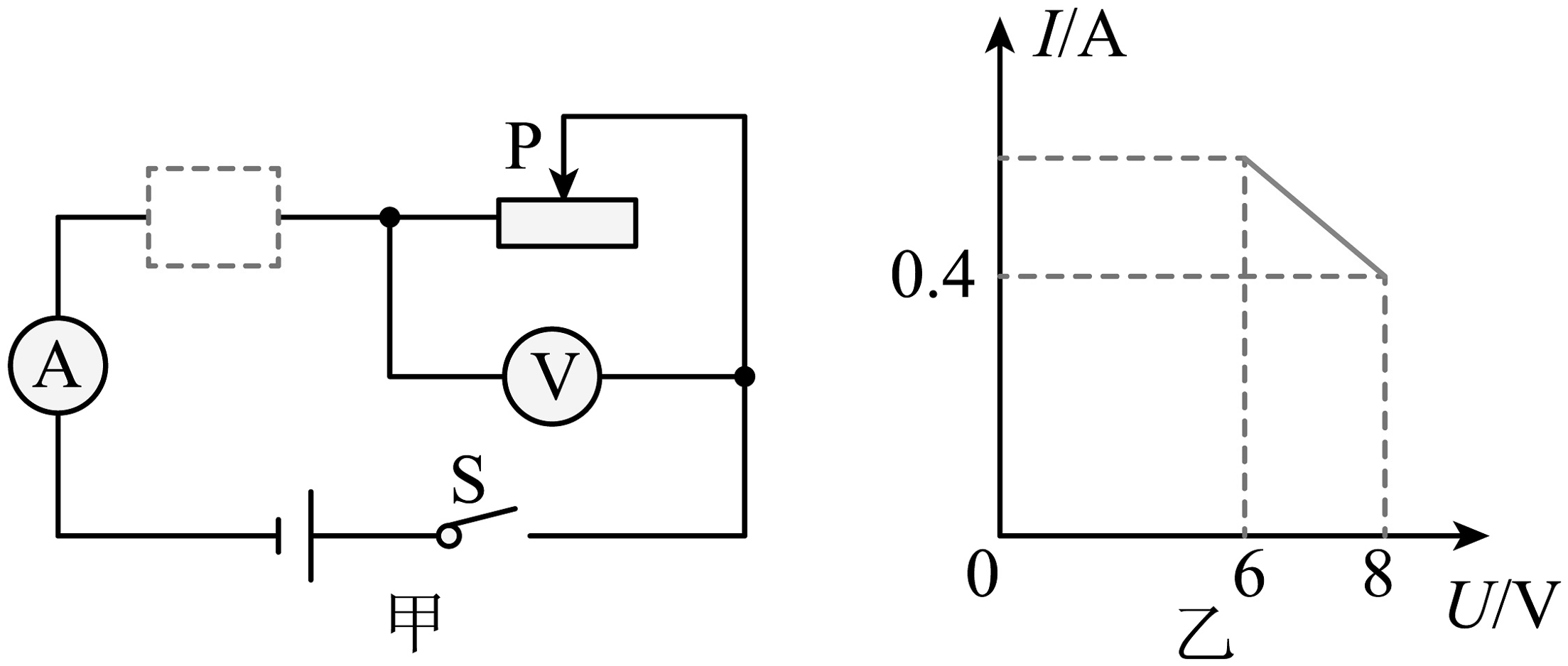

15、图甲中电源电压为12V，电流表（0~0.6A）、电压表（0~15V）、滑动变阻器标有“？Ω；1A”字样，虚线框内一元件是一个阻值未知的定值电阻或是一个规格为“6V 0.5A”的小灯泡。闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的I—U图像如图乙所示，下列说法正确的是（ ）
A、虚线框内元件的电流与电压成反比 B、虚线框内的元件是小灯泡 C、当虚线框内元件的功率为滑动变阻器功率的2倍时，滑动变阻器接入电路的阻值为5Ω D、调节滑动变阻器，使电路的总功率处于最小状态时，工作10s消耗的电能为32J -
16、如图所示，电源电压保持不变，R是滑动变阻器，L为小灯泡。闭合开关S，当滑动变阻器R的滑片P向右端移动时，下列说法正确的是（ ）
A、电压表V1示数变大，电压表V2示数变小 B、电压表V1示数变大，电流表A示数变大 C、电压表V2示数与电流表A示数的比值变大 D、电压表V1示数与电流表A示数的比值变小 -

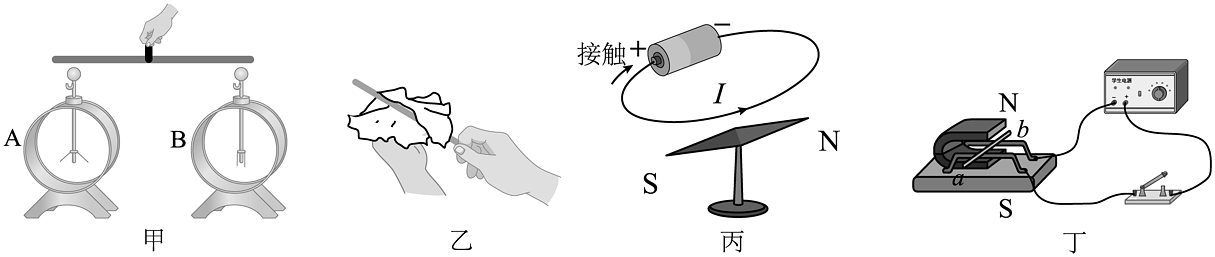

17、如图所示，对其所涉及的物理实验分析正确的是（ ）
A、图甲：用干燥的陶瓷棒连接验电器A和B，B的金属箔张角会变大 B、图乙：玻璃棒和丝绸摩擦的过程中，电荷从玻璃棒转移到丝绸 C、图丙：世界上第一个发现了电流磁效应现象的是物理学家牛顿 D、图丁：通电导体ab在磁场中受力方向与磁感线的方向无关 -
18、将一枚完好的鸡蛋放入盐水中出现如图所示最终状态，若缓慢向杯中加盐或加水两种情况下，下列说法正确的是（ ）
A、缓慢向杯中加水会使盐水的密度变大 B、缓慢向杯中加盐可以使鸡蛋悬浮 C、向杯中加盐或加水杯底所受压强不变 D、向杯中加盐，鸡蛋所受浮力不变 -
19、踢足球是青少年喜爱的运动，如图为小东同学在水平草地上“踢足球”的场景。下列说法正确的是（ ）
A、静止的足球，没有受到重力的作用 B、减速滚动的足球所受合力为零 C、沿曲线飞行的足球，其运动状态没有改变 D、用力踢球时脚对球有作用力 -
20、小华用塑料矿泉水瓶子进行了如下实践探究实验：瓶中留有少量水，盖上瓶盖（如图a）；扭转瓶子压缩瓶内的气体（如图b）；轻轻扭动瓶盖，瓶盖被瓶内的气体冲出，同时瓶内出现白雾（如图c）。图b和图c所示的过程分别与下列所示的四冲程内燃机示意图中相对应的两个冲程是（ ）
A、甲和乙 B、丁和乙 C、丙和甲 D、丁和甲
