1、在图所示的电路中，电源电压不变， $R_{1} = 10 Ω 。$ 只闭合开关S，电流表的示数为0.9A；再闭合开关S₁ ，电流表的示数变为1.5 A。求：

(1)、电源电压；

(2)、电阻R₂；

(3)、开关S、S₁均闭合时电路的总电阻。

查看解析
2、小敏有随手断开不必要的家用电器的习惯，每多断开一个家用电器(已知各家用电器并联)，家庭电路中( )

A、总电阻减小，总电流减小 B、总电阻减小，总电流增大 C、总电阻增大，总电流减小 D、总电阻增大，总电流增大

查看解析
3、将电阻分别为R₁、R₂的电阻器按如下四种方式分别接在同一电源上，电路中总电流最大的是 ( )

A、 B、 C、 D、

查看解析
4、爱动脑的小明想利用物理知识将电流表改装成电子拉力计，图甲是其电路原理图。弹簧右端和金属滑片P 固定在一起(弹簧的电阻不计)，ab是一根长为5cm 的均匀电阻丝(其电阻大小与长度成正比)，其总电阻 $R_{1} = 35 Ω,$ 电源电压U=6V，定值电阻的电阻 $R_{0} = 5 Ω,$ 电流表的测量范围为0~0.6A；不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度△L 与所受拉力 F 的关系如图乙所示。

(1)、将电流表的表盘改为拉力计的表盘，可以把拉力的大小信息转化为电流信息，更加方便简洁，信息转化的流程：拉力大小变化→滑片 P 的位置变化→电路的变化→电流的变化。

(2)、闭合开关，不拉拉环时，电路中的电流是A。

(3)、闭合开关后，为了保证电路安全，需要对电阻丝 ab接入电路的范围进行限制，其允许接入电路的电阻范围是Ω，该拉力计能够测量的最大拉力约是N(结果保留整数)。

(4)、在不更换电流表的前提下，要增大电子拉力计的测量范围，以下调整方案可行的是____(选填字母)。

A、增大电源电压 B、减小定值电阻的电阻 C、在电路中再串联一个定值电阻

(5)、小红同学设计了将电压表改装成电子拉力计的电路，如图丙所示，电压表的示数随拉力(选填“均匀”或“不均匀”)变化。

查看解析
5、2025 年初国家卫健委提倡实施“体重管理年”3年行动，为了积极响应行动号召，某科技小组设计制作了一款“简易体重秤”，其原理如图甲所示，体重的大小对应电流表示数的大小。其中电源电压为24 V，R=10Ω，电流表的测量范围为0~0.6A，压力传感器的电阻Rₓ与所受压力的关系如图乙所示。g取10 N/kg，下列说法正确的是( )

A、压力传感器的电阻随压力的增大而增大 B、人的体重越重，电流表的示数越小 C、当没有称重时，电流表的示数为0.24 A D、该体重秤能称量的最大质量为80 kg

查看解析
6、图甲为一种测量环境湿度的仪器，其简化工作原理图如图乙所示。电源电压恒为9 V，定值电阻的电阻 $R_{0} = 10 Ω,$ 湿敏电阻的电阻R 随环境湿度的增大而减小，已知湿敏电阻的最大电阻为50Ω，电流表的测量范围为0~0.6A，电压表的测量范围为0~9V。闭合开关S，在保证电路安全的情况下，当环境湿度增大时，下列说法正确的是( )

A、电流表示数变小 B、电流表的最小示数为0.18 A C、湿敏电阻的最小电阻为15 Ω D、电压表示数的变化范围为1.5 ~6 V

查看解析
7、小聪设计了一个风速测定仪(如图所示)，其中O 是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC 偏转角度越大；AB 是电阻随长度均匀变化的弧形电阻丝，P点是金属杆与弧形电阻丝相接触的点。电源电压恒为6V，定值电阻的电阻R₀为9Ω，电流表的测量范围为0~0.6A，BP 段的电阻与风速的关系如上表，闭合开关S后：

(1)、当无风时，电流表的示数为A；

(2)、当风速为3m /s时，BP 段两端的电压为V；

(3)、在保证各元器件完全的前提下，此风速测定仪能测量的最大风速为m/s。

查看解析
8、如图甲所示的电路中，电源电压保持不变，定值电阻的电阻R₁为5Ω，滑动变阻器上标有“50Ω 2 A”字样，电流表表盘如图乙所示。闭合开关S，通过定值电阻的电流为1.8A，则电源电压U=V；在电路各元器件都正常工作的情况下，滑动变阻器可接入电路的最小电阻为Ω。
风速 $/ (m - ¹)$
0
1
2
3
6
12
BP 段的电阻/Ω
15
10
5
3
1
0

查看解析
9、【电路安全】现有两个定值电阻，分别标有“20Ω 1 A”“10Ω 1.5 A”的字样，在保证电路元件安全的前提下，请回答1~2题。

(1)、若把它们串联接在电源两端，则电路中的总电阻为Ω，电路中允许通过的最大电流为A，电源电压最大为 V。

(2)、若把它们并联接在电源两端，则电源电压最大为V，干路上允许通过的最大电流为A，电路中的总电阻约为Ω(结果保留1位小数)。

查看解析
10、小莉练习使用电流表时连接了如图所示的电路。

(1)、闭合开关后，灯(选填“L₁”“L₂”或“L₁、L₂”)发光，电流表(选填“有”或“无”)示数。

(2)、仅撤掉导线②，闭合开关后，灯L₁、L₂联。

(3)、仅将导线①的左端改接到灯 L₁ 的左端接线柱，闭合开关后，灯L₁、L₂联，电流表测通过灯的电流。

查看解析

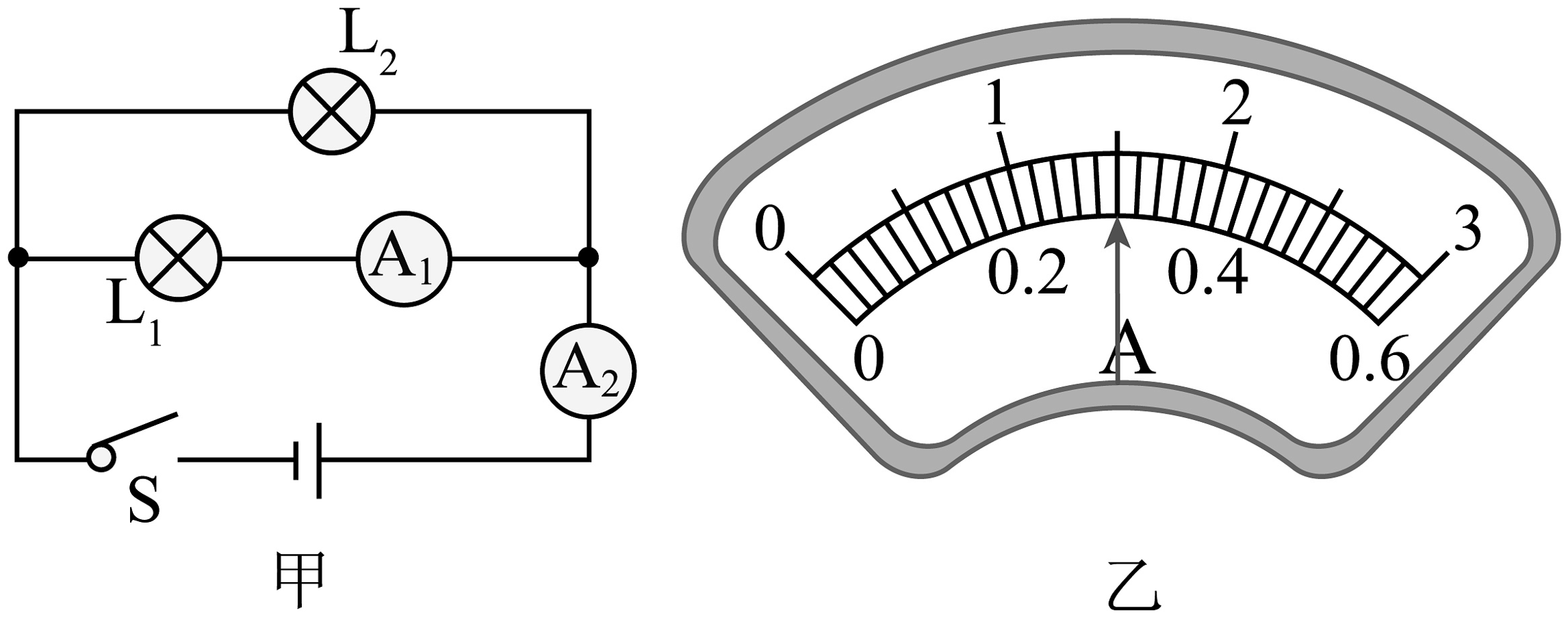

11、如图所示，开关S闭合时，灯L₁和L₂是联的，电流表A₁测量的是中的电流，电流表A₂测量的是中的电流。(后两空均选填“L₁”“L₂”或“干路”)

查看解析
12、在图所示的电路中，闭合开关S，下列说法正确的是( )

A、电流表A₁测量通过灯 L₁ 的电流 B、电流表 A₂ 测量通过灯L₂的电流 C、电流表 A₃测量通过灯L₃的电流 D、以上说法都对

查看解析

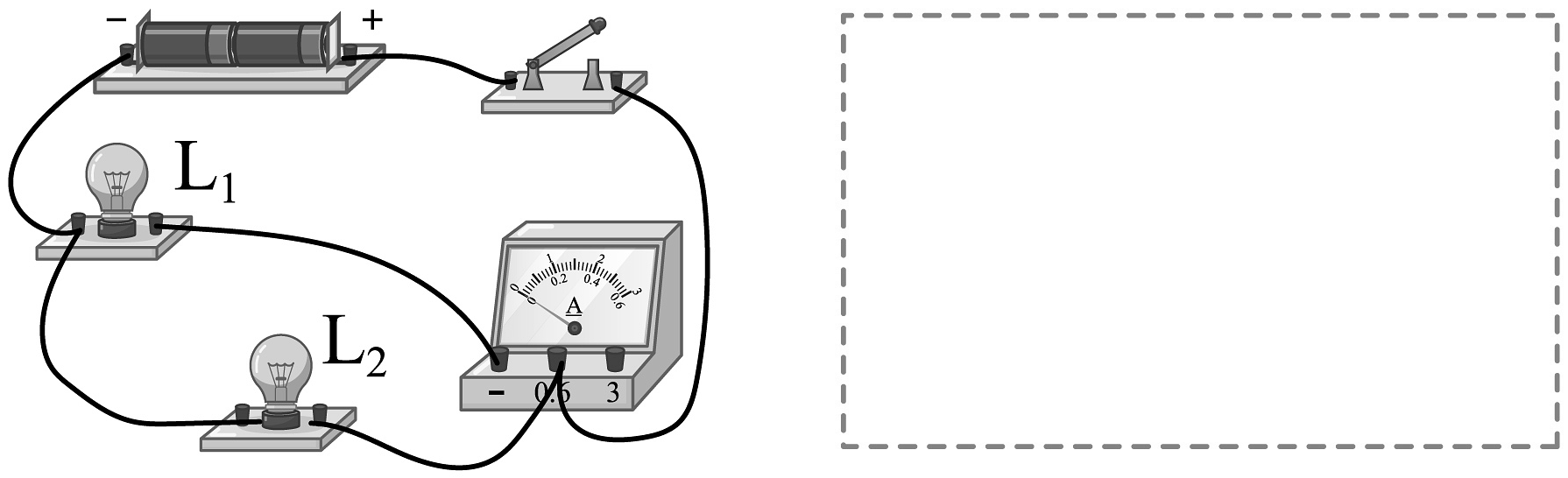

13、图所示是未完成连接的实物电路，请在图中用笔画线表示导线按要求完成电路连接。要求：两灯并联，电流表测量通过灯L₁ 的电流，开关控制整个电路，导线不能交叉。

查看解析
14、在图所示的电路中，闭合开关后，下列说法正确的是( )

A、电流表测的是通过灯L₁的电流 B、电流表测的是通过灯L₂的电流 C、电流表与灯L₁并联 D、两灯串联

查看解析
15、小涵用电流表测通过灯泡的电流。

(1)、闭合开关前电流表的指针偏转情况如图甲所示，下一步应该采取的措施是。

(2)、纠正问题后，小涵闭合开关，发现电流表示数又出现如图甲所示情况，原因是。

(3)、改正错误后，在实验过程中出现如图乙所示情况，原因是(合理即可)。

查看解析
16、小泽用如图甲所示的电路，做“练习使用电流表”实验，请回答下列问题。

(1)、连接电路时，开关应保持(选填“断开”或“闭合”)状态。

(2)、为了防止损坏电流表，在不能事先估计电流大小的情况下，选择测量范围时，应先用(选填“大”或“小”)测量范围进行。

(3)、接下来小泽要测A处的电流，请将图乙中的实物电路连接完整 (电流表接小测量范围)。

(4)、闭合开关，电流表示数如图丙所示，其示数为A，但小泽读出的示数为1A，造成小泽读数与实际不符的原因是。

(5)、断开开关，小泽将电流表改接到另一点，再次闭合开关后，电流表的示数应为A。

查看解析
17、图是甲、乙两名同学测电流时电流表的示数情况。甲同学所用电流表接入电路的测量范围为A，分度值为A，所测电流为A；乙同学所用电流表接入电路的测量范围为A，所测电流为A，分度值为A。

查看解析
18、图是实验室用的电流表，下列关于该电流表的说法正确的是( )

A、有三个测量范围 B、可以直接连到电源两极 C、应和被测用电器并联 D、能测量的最大电流为3 A

查看解析
19、小明翻阅家中用电器的使用说明时发现，他家的电饭锅煮饭时的电流约为4.2(填单位符号)；小明手上戴的电子表工作时的电流约为2A，2ˊA；爷爷用的半导体收音机电池的供电电流最大可达0.12 A，0.12 A=mA。

查看解析
20、某创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，当房门紧闭(开关 $S_{1}$ 闭合)时，灯亮、电铃不响；当房门被打开(开关： $S_{1}$ 断开)时，灯亮且电铃发声报警。请用笔画线表示导线，按要求连接图所示的电路。

查看解析
