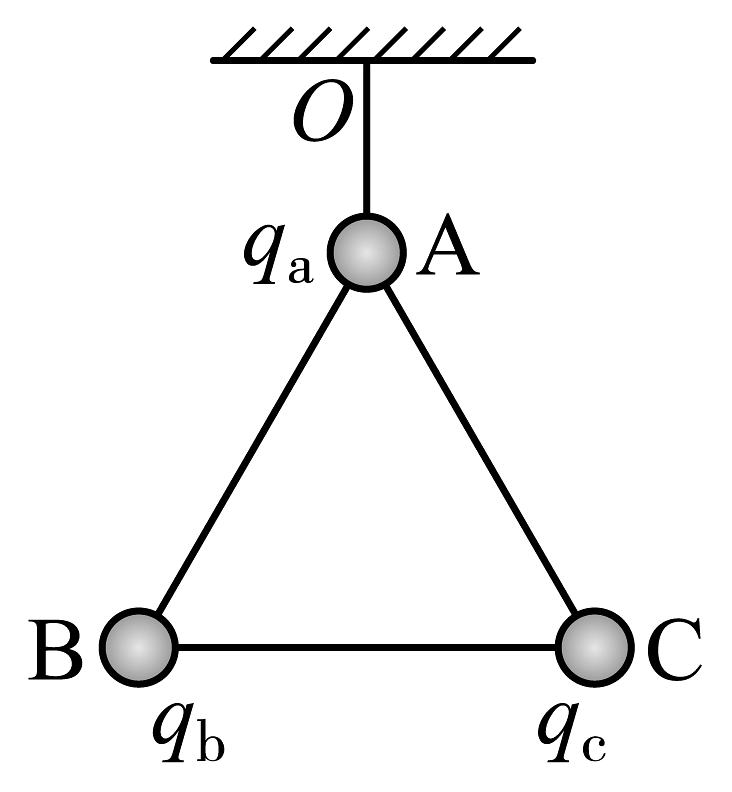

• 1、如图所示用三根长度相同的绝缘细线将三个带电小球连接后悬挂在空中。三个带电小球质量相等,A球带负电,平衡时三根绝缘细线都是直的,但拉力都为零。则下列说法正确的是(  )



    A、B球和C球都带负电荷 B、B球带负电荷,C球带正电荷 C、B球和C球都带正电荷,所带电量不一定相等 D、B球和C球所带电量一定相等
  • 2、如图所示,某同学在通电螺线管的附近与内部画出了a、b、c、d四个小磁针,其中小磁针b在螺线管内部。四个小磁针N极(黑色一端)指向对的是(       )

    A、小磁针a B、小磁针b C、小磁针c D、小磁针d
  • 3、如图所示为某电场中的一根电场线,电场线上有A、B、C三点且AB=BC,一电子以一定的初速度从A点出发经B点运动到C点。下列说法正确的是(  )

    A、场强EA>EB>EC B、电势φA>φB>φC C、电势差UAB=UBC D、电子的电势能EpA>EpB>EpC
  • 4、下列说法中正确的是(  )
    A、电场中某点的电场强度方向即试探电荷在该点的受力方向 B、公式E=FqE=kQr2只适用点电荷形成的电场 C、根据E=Fq可知,电场中某点的电场强度与试探电荷的受力大小及带电荷量无关 D、在真空中以点电荷为圆心,半径为r的球面上,电场强度处处相等
  • 5、如图所示的装置由加速器、辐向电场和平移器组成,平移器由两对水平放置、相距l的相同平行金属板构成,极板长度为l、间距为d,两对极板间偏转电压大小相等、电场方向相反。如图所示,一比荷为k的带正电粒子由静止经加速电压U0加速后,垂直进入辐向电场(电场强度方向指向圆心),沿着半径为R的圆弧虚线(等势线)运动,之后水平射入偏转电压为U1的平移器,最终离开时打在荧光屏上的A点。不同区域内电场互不影响,不计粒子的重力。求:

    (1)粒子射出加速器时的速度大小v1

    (2)圆弧虚线处电场强度E大小;

    (3)粒子从进入平移器到打在A点,求竖直总位移y。

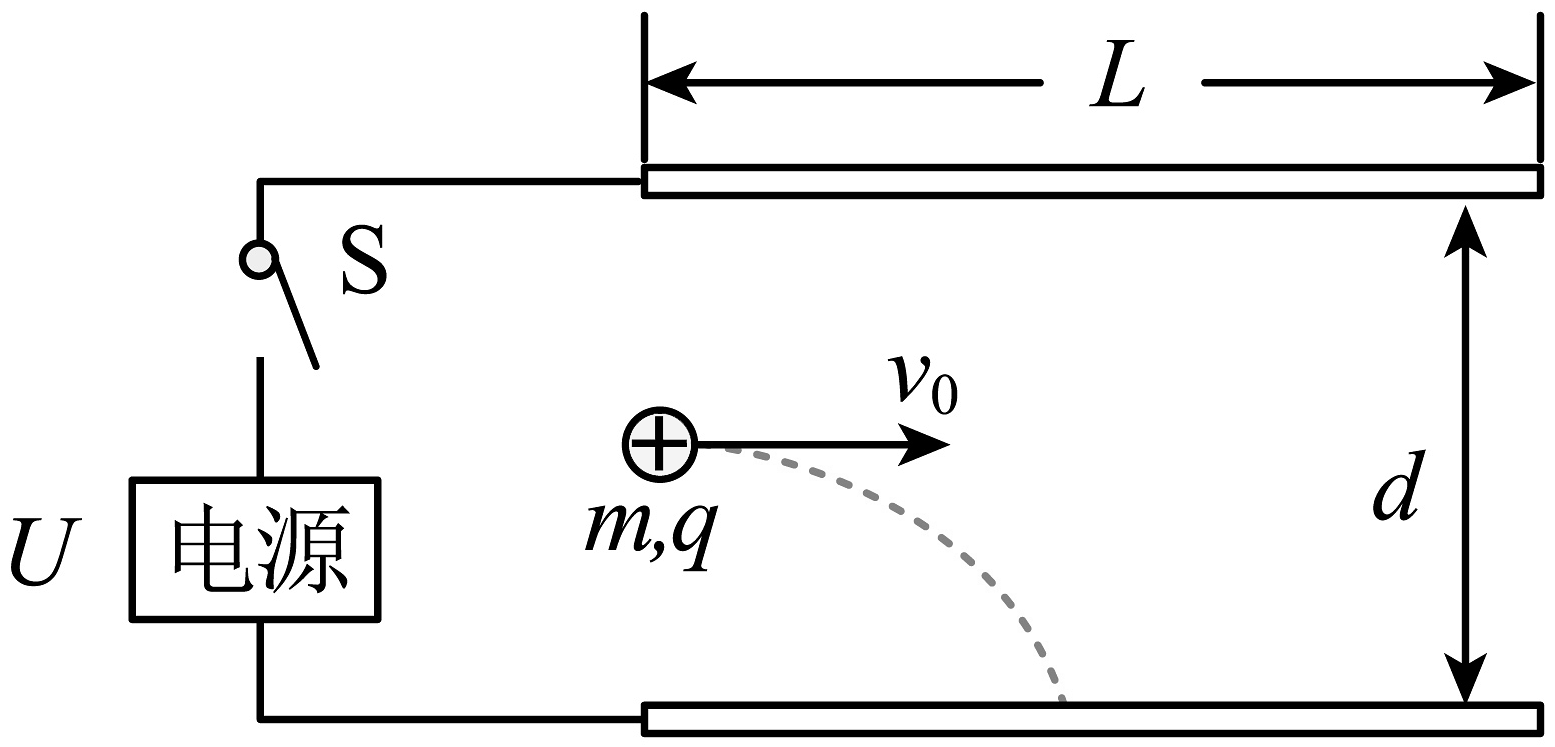

  • 6、如图所示,水平放置的平行板电容器与某一电源相连,它的极板长L=0.4m , 两板间距离d=4×103m , 有一束由相同带电微粒组成的粒子流,以相同的速度v0从两板中央平行极板射入,开关S闭合前,两板不带电,由于重力作用微粒能落到下板的正中央,已知微粒质量为m=4×105kg , 电量q=+1×108C。(g=10m/s2)问:

    (1)、微粒入射速度v0为多少?
    (2)、为使微粒能从平行板电容器的右边射出电场,电容器的上板应与电源的正极还是负极相连?所加的电压U最大值是多少?
  • 7、微型吸尘器的直流电动机内阻一定,当加上0.3 V电压时,通过的电流为0.3 A,此时电动机不转;当加上2 V电压时,通过的电流为0.8 A,电动机正常工作。求正常工作时:

    (1)在10 s内电流做的功;

    (2)产生的热功率;

    (3)转化为机械能的功率各是多少。

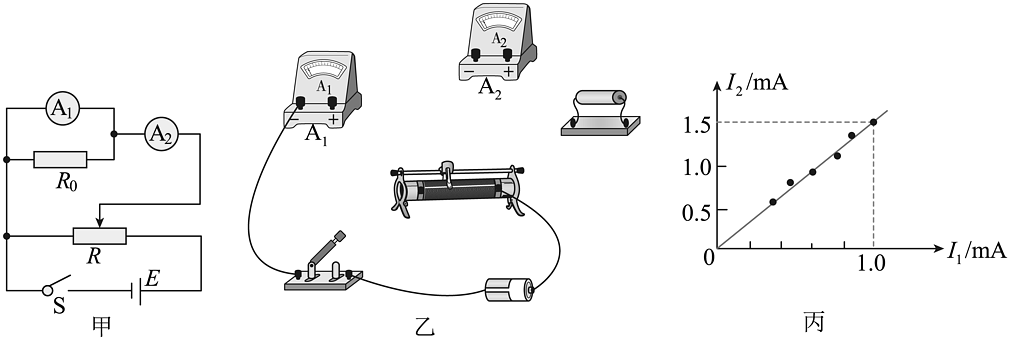

  • 8、某物理兴趣小组欲将电流表A1改装成量程为15V的电压表。小组同学先用如图甲所示的电路测量电流表A1的内阻,提供的实验器材有:

    A.电流表A1(量程为1mA , 内阻约为290Ω);

    B.电流表A2(量程为1.5mA , 内阻约为200Ω);

    C.定值电阻(阻值为600Ω);

    D.定值电阻(阻值为60Ω);

    E.滑动变阻器R;

    F.一节新的干电池E;

    G.开关S及导线若干。

    (1)图甲中的电阻R0应选用(填“C”或“D”)。

    (2)根据图甲,用笔画线代替导线,补充完成图乙中实物间的连线。

    (3)正确连接线路后,闭合开关S,调节滑动变阻器的滑片,获得多组A1的示数I1A2的示数I2 , 将对应的数据在I2I1坐标系中描点,作出I2I1图像如图丙所示,A1的内阻为Ω(结果保留三位有效数字)。

    (4)给A1串联一个阻值为kΩ(结果保留三位有效数字)的定值电阻,可将A1改装成量程为15V的电压表V。

    (5)用标准电压表V0与V并联进行校准。当V0的示数为12.4V时,A1的示数为0.80mA , 则V的实际量程为V(结果保留三位有效数字)。

  • 9、某同学用伏安法测定待测电阻R1的阻值(约为10),除了R2 , 开关S、导线外,还有下列器材供选用:

    A.电压表(量程0~1V,内阻约为10

    B.电压表(量程0~10V,内阻约为100

    C.电流表(0~1mA内阻约为30Ω

    D.电流表(0∼0.6A,内阻约为0.05Ω

    E.电源(电动势1.5V,额定电流0.5A,内阻不计)

    F.电源(电动势12V,额定电流2A,内阻不计)

    G.滑动变阻器R0(阻值范围0~10Ω , 额定电流2A)

    (1)、为使测量尽量准确,电压表选用 , 电流表选用 , 电源选用 , (均填器材的字母代号),滑动变阻器器采用接法(填“分压”或“限流”);
    (2)、用螺旋测微器测量金属丝的直径,示数如图所示,读数为mm;用游标卡尺测量金属丝的长度,示数如图所示,读数为cm。

  • 10、如图所示的电路中,两平行金属板之间的带电液滴处于静止状态,电流表和电压表均为理想电表,由于某种原因灯泡L的灯丝突然烧断,其余用电器均不会损坏,则下列说法正确的是(       )

    A、电流表、电压表的读数均变大 B、电源内阻消耗的功率变大 C、液滴将向上运动 D、电源的内阻消耗功率不变

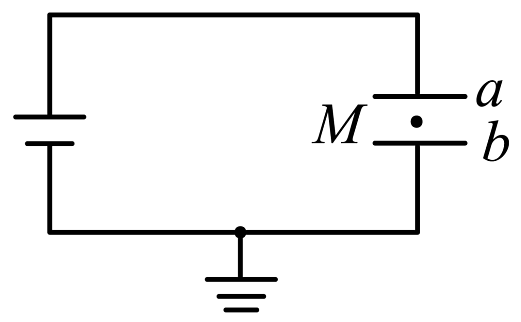

  • 11、如图所示,两块水平放置的平行正对的金属板a、b 与电池相连,在距离两板等远的M点有一个带电液滴处于静止状态。若b板不动,将a板向下平移一小段距离,但仍在M点上方,稳定后,下列说法中正确的是(  )

    A、液滴将向上加速运动 B、M点电势升高,液滴在M点时电势能将减小 C、M点的电场强度变小了 D、在a板移动前后两种情况下,若将液滴从a板移到b板,电场力做功不相同
  • 12、如图所示,直线A为某电源的UI图线,曲线B为某小灯泡L的UI图线的一部分,用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光,则下列说法中正确的是(       )

    A、此电源的电动势为4V,内电阻为23Ω B、此电源的短路电流为6A C、灯泡L的额定电压为3V,额定功率为6W D、把灯泡L换成阻值恒为1Ω的纯电阻,电源的输出功率将不变

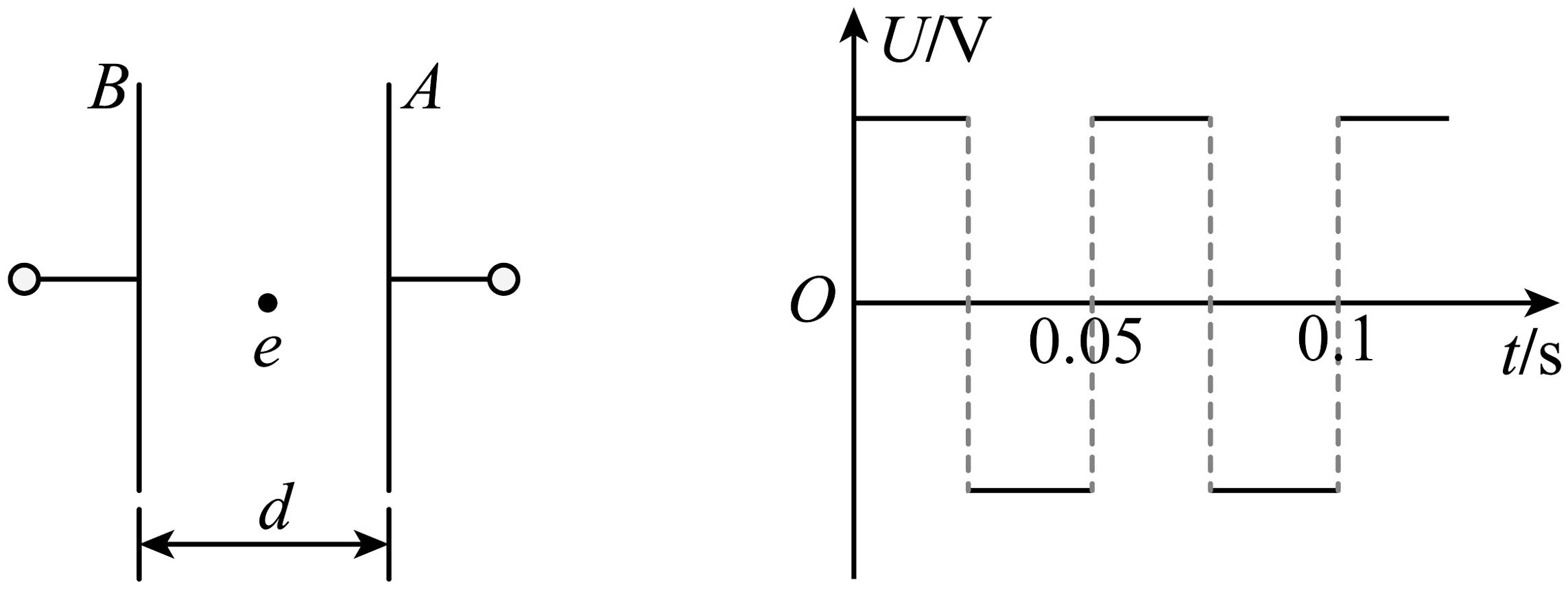

  • 13、在如图甲所示的平行板电容器A、B两极板上加上如图乙所示的电压,开始B板的电势比A板高,这时两极板中间原来静止的电子在静电力作用下开始运动,设电子在运动中不与极板发生碰撞,则下述说法正确的是(不计电子重力)(             )

    A、电子一直向B板运动 B、电子一直向A板运动 C、电子先向A板运动,然后向B板运动,再返回A板做周期性来回运动 D、电子先向B板运动,然后向A板运动,再返回B板做周期性来回运动

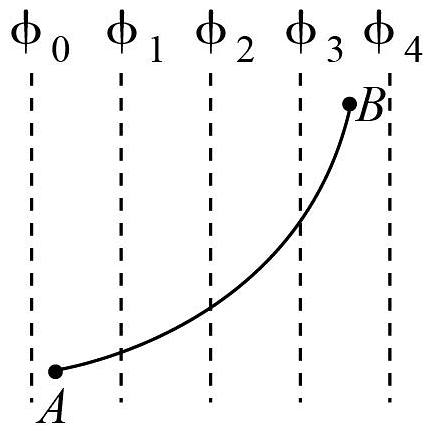

  • 14、如图所示,实线AB为一电子在电场中的运动轨迹,虚线为等势线且相邻两等势线间的电势差相等、距离相等,电子运动到等势线φ1上时,具有动能30J,它运动到等势线φ3上时,具有动能10J。令φ0=0,电子重力不计,则下列说法正确的是(  )

    A、电场方向水平向左 B、电子在运动过程中加速度变小 C、电子在A点的电势能为负值 D、当该电子的电势能为4J时,其动能大小为36J
  • 15、如图所示,a、b、c为电场中同一条水平方向电场线上的三点,c为ab中点,a、b电势分别φa=3V,φb=1V.下列叙述正确的是(     )

    A、该电场在c点处的电势一定为2V B、一正电荷在a点所受电场力一定大于在b点所受电场力 C、一正电荷运动到c点时受到的电场力由c指向a D、一正电荷从c点运动到b点电场力做正功
  • 16、如图所示,在场强为E的匀强电场中有A、B两点,AB连线长L,与电场线夹角为α。则AB两点的电势差为(  )

    A、 B、EL C、ELcosα D、ELsinα
  • 17、如图所示,正点电荷Q固定在光滑绝缘水平面上,带负电的试探电荷q在水平面上沿椭圆轨道绕它运动。正点电荷位于椭圆的一个焦点上,a、b为椭圆半长轴上的两端点,c、d两点位于椭圆上且以a、b连线为对称轴对称,则(  )

    A、c、d两点的场强相同 B、c、d两点的电势相同 C、试探电荷q在a点的电势能小于在d点的电势能 D、试探电荷q从a运动到d的过程中,电场力做负功
  • 18、如图所示,固定在轻弹簧两端的物体B、C置于光滑的水平面上,C靠在光滑挡板上,物体A以水平向右的速度v0=3m/s与B正碰并粘在一起,一段时间后C离开挡板。已知A、B、C的质量均为m=1kg,求:

    (1)A与B刚刚碰撞后的速度大小v1

    (2)挡板对C的冲量I;

    (3)C离开挡板后,弹簧具有的最大弹性势能Ep

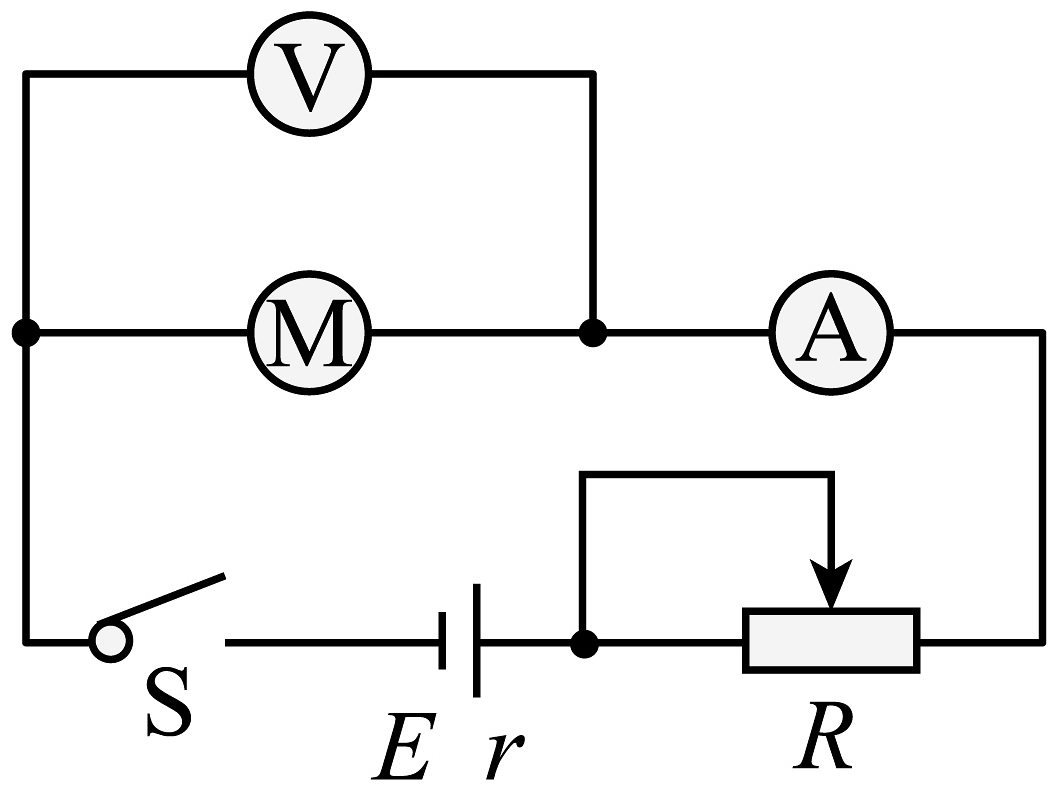

  • 19、小明利用如图所示电路研究某手持小风扇的电动机性能。调节滑动变阻器R,测得风扇运转时电压表示数为2.0V,电流表示数为0.20A;扇叶被卡住停止转动时,电压表示数为1.25V,电流表的示数为0.50A。求:

    (1)、电动机线圈的电阻;
    (2)、风扇运转时输出的机械功率和线圈的发热功率;
    (3)、小明认为扇叶被卡住电源消耗的总功率比风扇运转时电源的总功率小。你认为正确吗?请通过计算说明理由。
  • 20、质谱仪的构造原理如图所示,粒子源S产生的带正电粒子首先经M、N两带电金属板间的电场加速,然后沿直线从缝隙O垂直于磁场方向进入磁感应强度为B的匀强磁场,在磁场中经过半个圆周打在照相底片上的P点。已知M、N两板间电压为U,粒子的质量为m、电荷量为q。若粒子进入电场时的速度、所受重力及粒子间的相互作用力均可忽略。

    (1)、求粒子离开加速电场时速度的大小v;
    (2)、求O、P两点间的距离L;
    (3)、若粒子进入磁场的方向与OP成120° , 求粒子在磁场中的运动时间,以及粒子出射点与P点之间的距离。
