• 1、某同学利用电压表和电阻箱测定干电池的电动势和内阻,使用的器材还包括定值电阻(R0=5Ω)一个,开关两个,导线若干,实验原理图如图(a)。



    (1)在图(b)的实物图中,已正确连接了部分电路,请把余下电路连接完整。

    (2)请完成下列主要实验步骤:

    ①检查并调节电压表指针指零;调节电阻箱,示数如图(c)所示,读得电阻值是

    ②将开关S1闭合,开关S2断开,电压表的示数是1.49V;

    ③将开关S2闭合,电压表的示数是1.16V;断开开关S1

    (3)使用测得的数据,计算出干电池的电动势是 , 内阻是(计算结果保留小数点后两位)。

  • 2、在用多用电表测量电阻实验的部分步骤如下,请跟据题目要求填空:图甲为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20~30 Ω的定值电阻,测量的某些操作步骤如下:

    ①调节可调部件 , 使电表指针停在左端的“0”刻度处位置;

    ②调节可调部件K,使它的尖端指向位置;

    ③将红、黑表笔分别插入“+”“-”插孔,笔尖 , 调节可调部件T,使电表指针指向位置。

  • 3、
    (1)、某实验小组在“测定金属丝电阻率”的实验过程中,游标卡尺测得金属丝的长度l为mm、用螺旋测微器测得金属丝的直径d为mm、以及电流和电压的读数值依次是A、V;

    (2)、该实验小组用如图所示实验电路测量其电阻值。闭合开关前,滑动变阻器的滑片应置于端(填“a”或“b”)。

    (3)、某次实验时,电压表的示数为U , 电流表的示数为I , 若用UI表示该圆柱复合材料的电阻的测量值,则该测量值比真实值偏(填“大”或“小”)。

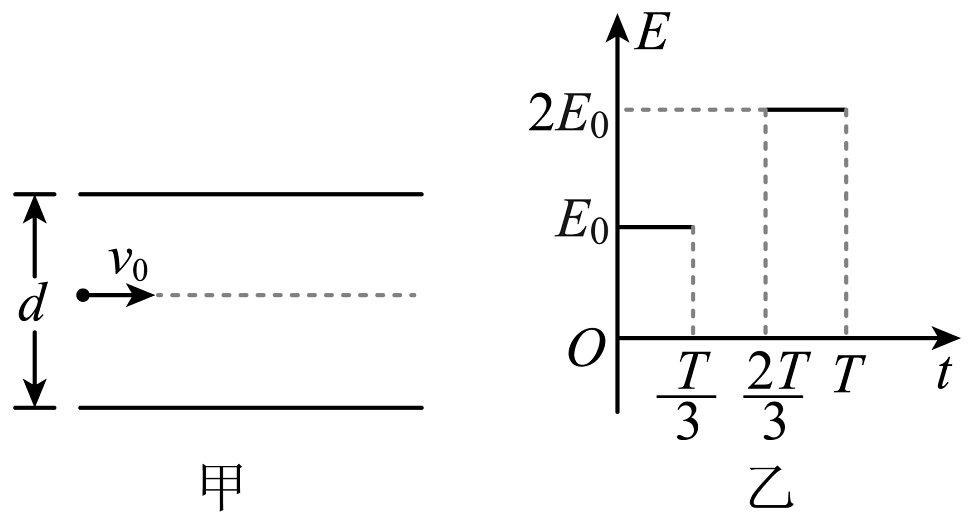

  • 4、如图甲,两水平金属板间距为d,板间电场强度的变化规律如图乙所示。t=0时刻,质量为m的带电微粒以初速度v0沿中线射入两板间,0~T3时间内微粒匀速运动,T时刻微粒恰好经金属板边缘飞出。微粒运动过程中未与金属板接触,重力加速度的大小为g。关于微粒在0~T时间内运动的描述,正确的是(  )

    A、末速度大小为v0 B、末速度与水平方向成45°夹角 C、重力势能减少了12mgd D、克服电场力做功为12mgd
  • 5、一台电动机,线圈的电阻为r,当它两端所加的电压为U 时,通过的电流是I。当它工作时,下述说法中正确的是(  )
    A、电动机的电流I=Ur B、电动机的发热功率为I2r C、电动机的输出功率为I2r D、电动机的效率可写作η=1IrU
  • 6、如图所示实验中,关于平行板电容器的充、放电,下列说法正确的是(  )

    A、开关接1时,平行板电容器充电,且上极板带正电 B、开关接1时,平行板电容器充电,且上极板带负电 C、开关接2时,放电过程中电流大小保持不变 D、开关接2时,放电过程中电流大小变小
  • 7、对于书本中几幅插图所涉及的物理现象或原理,下列说法正确的是( )

    A、甲图中,该女生和带电的金属球带有异种性质的电荷 B、乙图为静电除尘装置的示意图,带负电的尘埃被收集在线状电离器B上 C、丙图中,燃气灶中电子点火器点火应用了尖端放电的原理 D、丁图中,两条优质的话筒线外面包裹着金属外衣应用了静电屏蔽的原理
  • 8、两只电压表V1和V2是由完全相同的两个电流计改装成的,V1表的量程是5V,V2表的量程是15V,把它们串联起来接入电路中。则(  )

    A、它们的示数相等,指针偏转角度也相等 B、它们的示数相等,指针偏转角度之比为1:3 C、它们的示数之比为1:3,指针偏转角度相等 D、它们的示数之比、指针偏转角度之比均为1:3
  • 9、心脏骤停患者只有在最佳抢救时间的“黄金4分钟”内,利用AED自动除颤机进行除颤和心肺复苏,才是最有效制止猝死的办法。电容器是AED自动除颤机的核心部件之一,利用AED自动除颤机进行模拟治疗的情形如图所示,某次治疗中,电容器充电后的电压为6kV,电容器的电容为15µF,如果电容器在2ms时间内完成放电,下列说法正确的是(  )

    A、电容器的击穿电压为6kV B、电容器充电后的电荷量为0.09C C、电容器放电完成后电容为0 D、电容器放电过程的平均电流强度为18A
  • 10、如图所示,图线1表示导体A的电阻,设为R1 , 图线2表示导体B的电阻,设为R2 , 则下列说法正确的是(    )

    A、R1:R2=1:2 B、把A拉长为原来的3倍后其电阻等于B的电阻R2 C、将A与B串联后接在电源上,二者两端的电压之比U1:U2=1:3 D、将A与B并联后接于电源上,通过二者的电流之比I1:I2=1:3

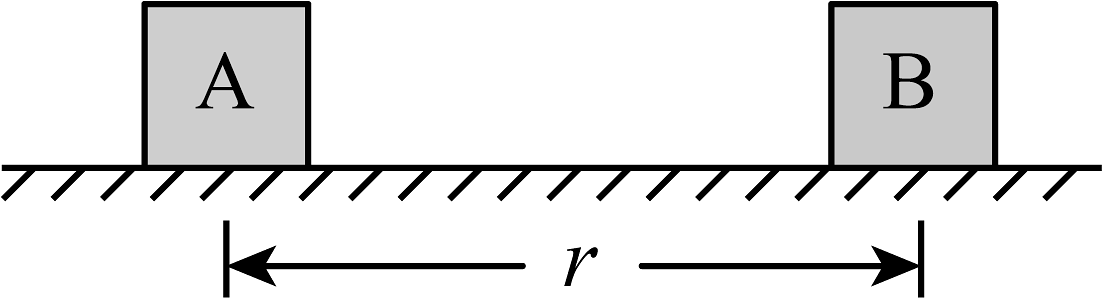

  • 11、如图所示,在绝缘水平面上静止着两个质量均为m、电荷量均为+Q的物体ABAB均可视为质点),它们间的距离为r , 与水平面间的动摩擦因数为μ , 则物体A受到的摩擦力为(  )



    A、大小为μmg , 方向水平向左 B、0 C、大小为kQ2r2 , 方向水平向左 D、大小为kQ2r2 , 方向水平向右
  • 12、一带电粒子从电场中的A点运动到B点,轨迹如图中虚线所示,不计粒子所受的重力则:(     )

    A、粒子带正电 B、粒子的加速度逐渐增大 C、A点的场强大于B点的场强 D、粒子的速度不断增大
  • 13、某跳伞运动员做低空跳伞表演。他离开悬停的飞机后先做自由落体运动,当距地面125m时开始打开降落伞,到达地面时速度减为5m/s。如果认为开始打开降落伞直至落地前运动员在做匀减速直线运动,加速度的大小为12m/s2g10m/s2。求:

    (1)运动员开始打开降落伞时的速度;

    (2)运动员自离开飞机到刚下落至地面的时间(保留3位有效数字)。

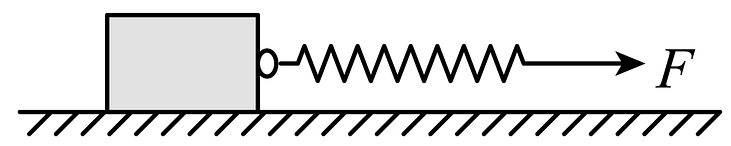

  • 14、某同学借来学校实验室的弹簧、刻度尺、木块(一端固定有拉环),用来探究弹力和摩擦力,弹簧质量可不计。(1)他先用刻度尺测出弹簧的原长L0=8.00cm , 然后将质量为2kg木块挂在弹簧下并处于静止,用刻度尺测得此时弹簧长度L1=18.00cm。(2)他又将木块放在实验桌面上,用弹簧勾住木块的拉环,然后用手水平向右拉弹簧的右端(如图),逐渐增大拉力,当弹簧的长度为L2=11.00cm时,木块刚开始运动;当弹簧拉着木块匀速前进时,弹簧的长度稳定为L3=10.50cm , 取g=10m/s2 , 根据以上测得的数据,(设题中整个过程弹簧均未超出弹性限度)求:

    (1)、弹簧的劲度系数;
    (2)、木块与实验桌面间的动摩擦因数;
    (3)、当弹簧拉着木块匀速前进时,突然撤去拉力,此时木块受到的摩擦力大小方向又如何?
  • 15、某飞机着陆时的速度是216km/h,随后减速滑行,如果飞机的平均加速度大小是3m/s2。求:

    (1)、为了使飞机能够安全地停下来,滑道的最短长度;
    (2)、飞机在着陆过程中前2s内的平均速度;
    (3)、飞机在最后1s内的位移。
  • 16、按要求填空:

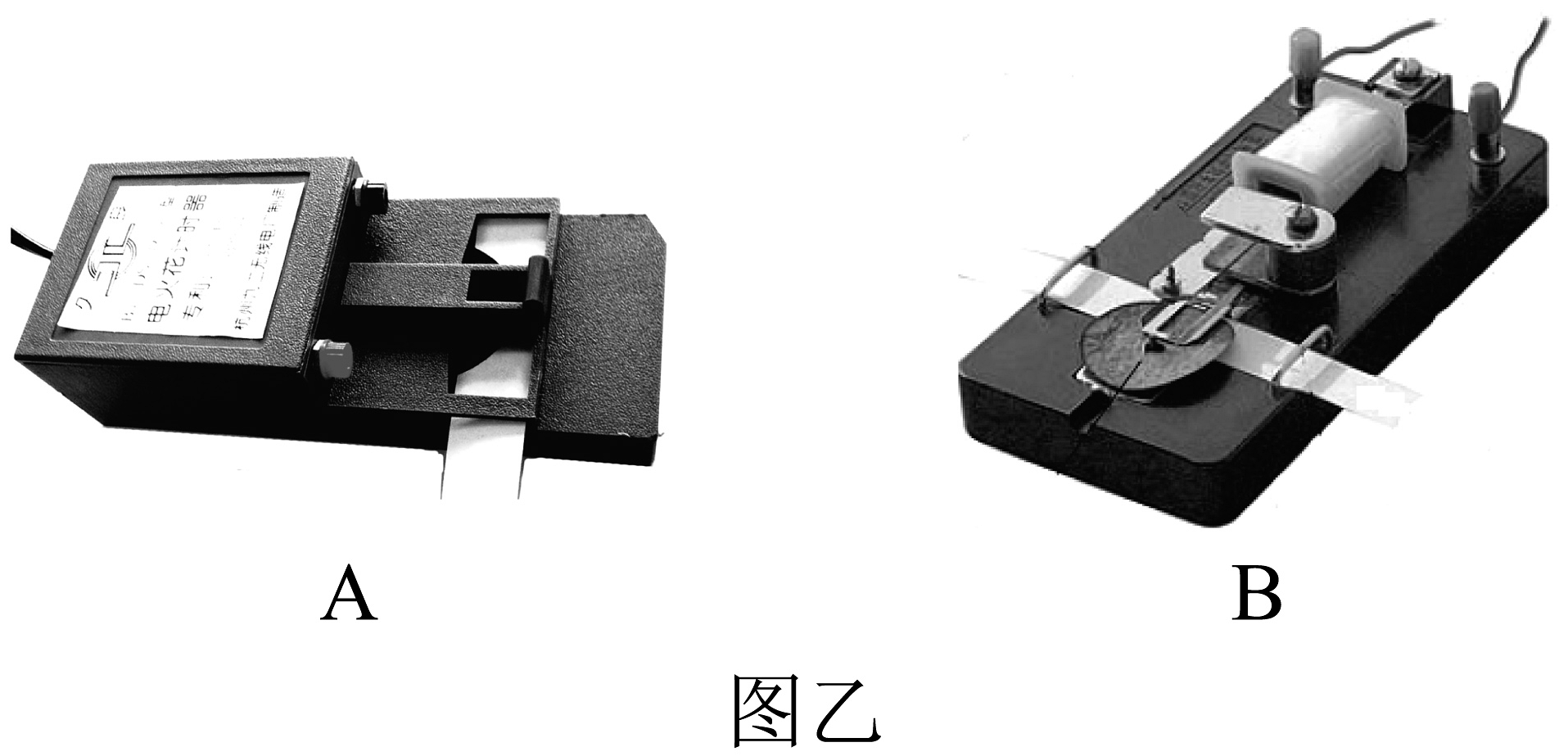

    (1)、本装置中要用到打点计时器,如图乙所示是实验室常用的两种计时器。

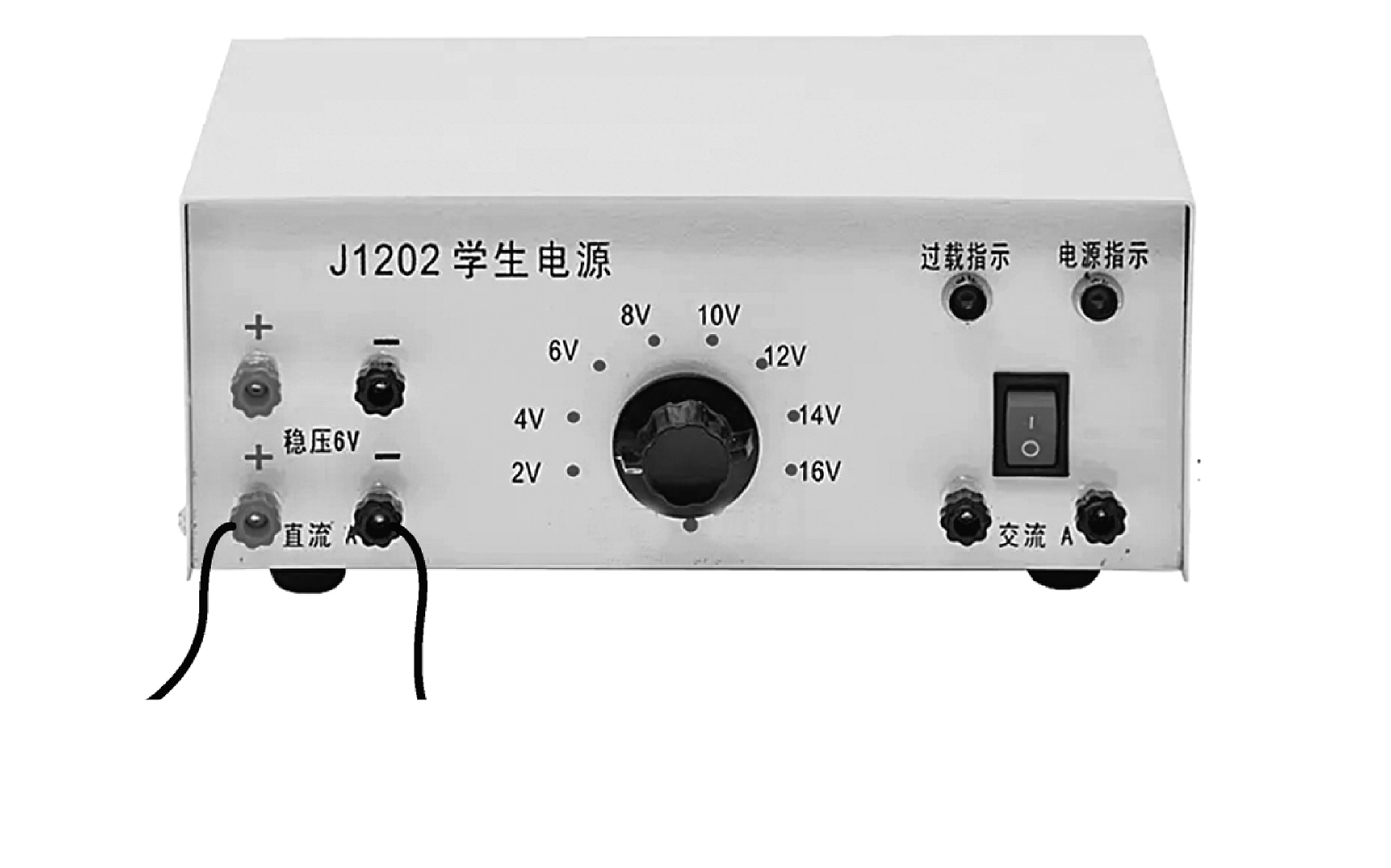

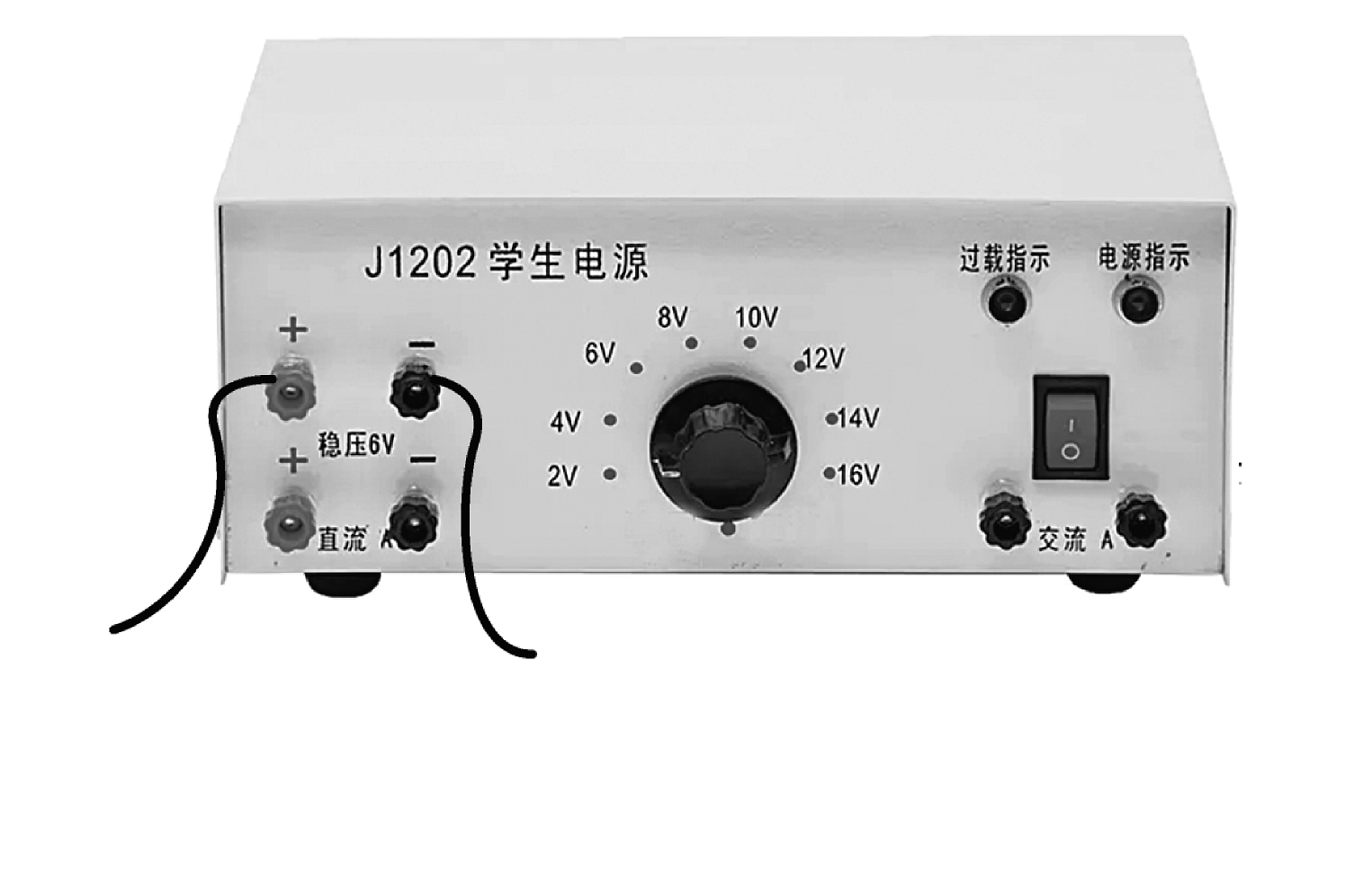

    其中B装置用的电源是______(在以下选项中选择合适的一项)

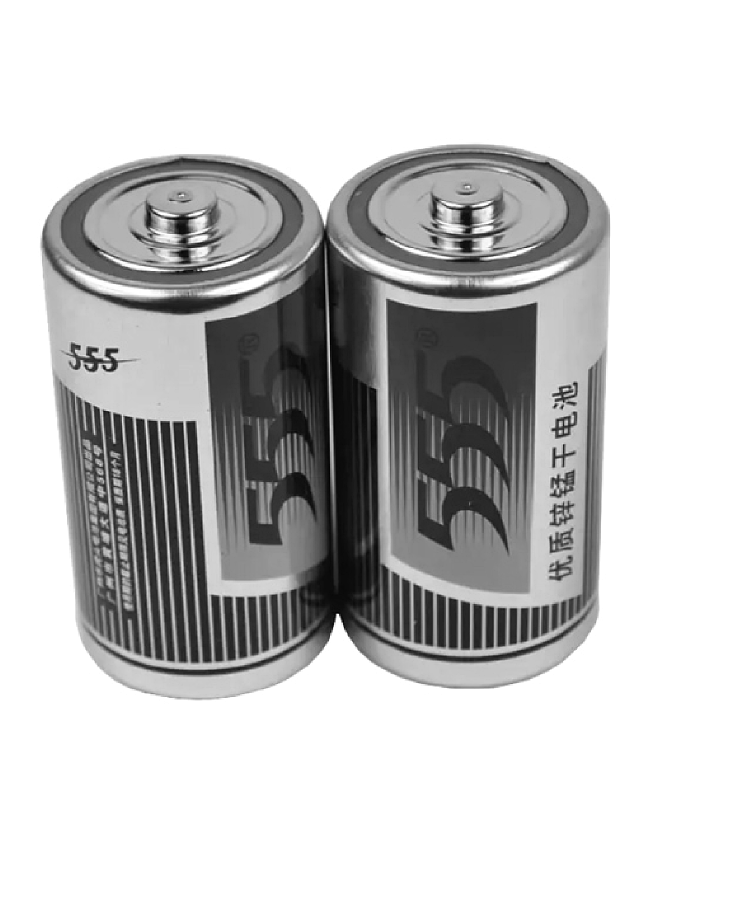

    A、 B、 C、 D、
    (2)、如图为在“探究小车速度随时间变化的规律”实验中得到的一条纸带。其中A、B、C、D、E、F、G为计时器打出的连续的计时点。根据有关数据可知,AE间的距离为cm。打D点时小车的瞬时速度为m/s,(此空保留三位有效数字)。小车的加速度为m/s2(此空保留二位小数)。

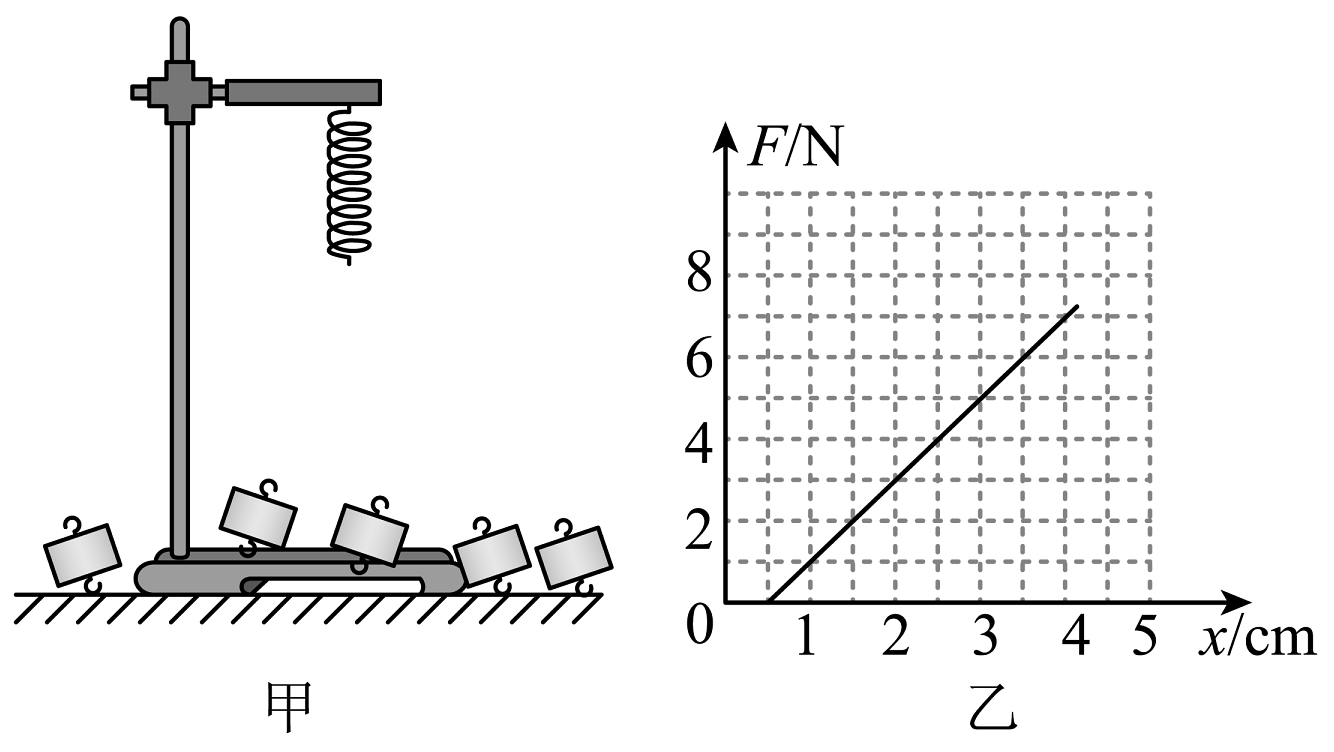

  • 17、如图(甲)所示,用铁架台、弹簧和多个已知质量且质量相等的钩码,探究在弹性限度内弹簧弹力与弹簧伸长关系的实验。

    (1)实验中还需要的测量工具有

    A.弹簧测力计          B.电磁打点计时器          C.毫米刻度尺

    (2)如图(乙)所示,根据实验数据绘图,纵轴是钩码的重力F=mg , 横轴是弹簧形变量x。由图可知:弹簧的劲度系数k=N/m , 图线不通过原点的原因是

  • 18、用打点计时器、平板、小车等器材做研究匀变速直线运动的实验。

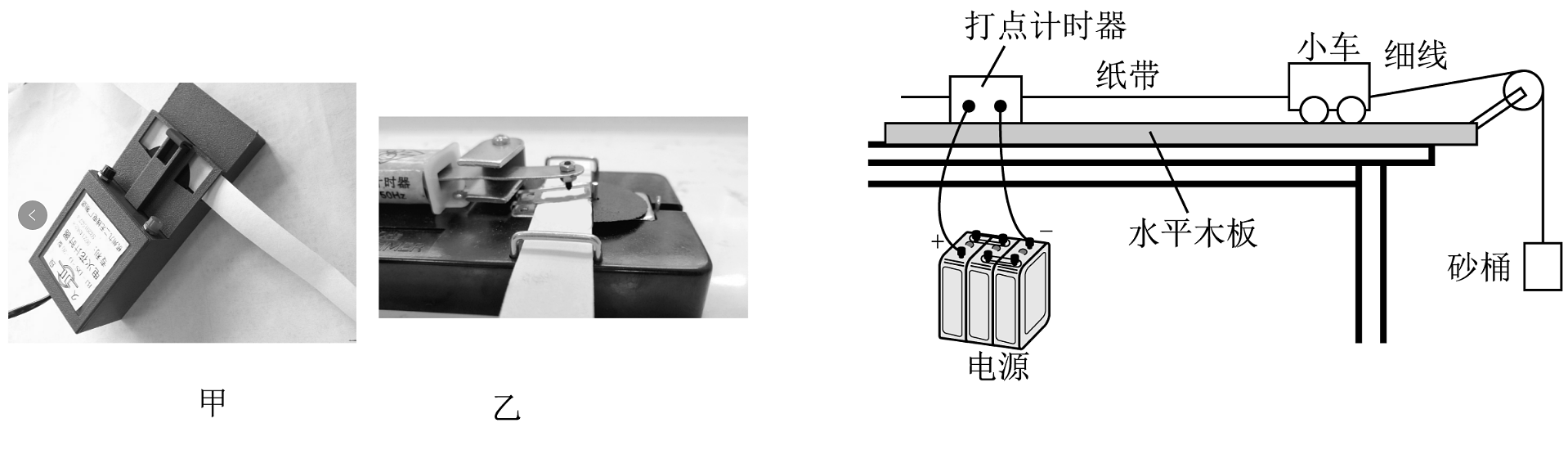

    (1)、穿入打点计时器限位孔的纸带,正确的是(填“甲”或“乙”)
    (2)、如图是学生即将释放小车之前的装置图及操作,以下存在错误的是(  )
    A、细线与木板不平行 B、打点计时器接的是直流电源 C、小车释放的位置离计时器较远 D、无论什么计时器,使用时均要先接通电源,后释放纸带

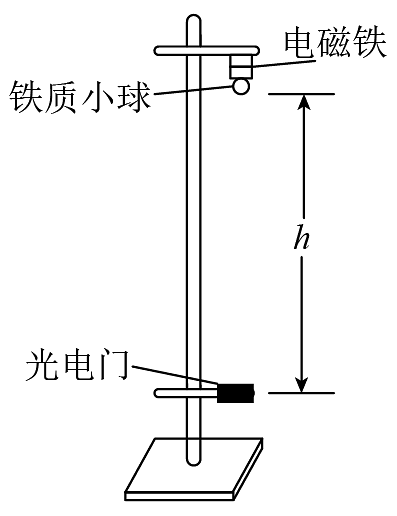

  • 19、某同学在实验室做了如图所示的实验,铁质小球被电磁铁吸附,断开电磁铁的电源,小球自由下落,已知小球的直径为0.5 cm,该同学从计时器上读出小球通过光电门的时间为1.00×103 s,则小球开始下落的位置距光电门的距离为(  )

    A、1 m B、1.25 m C、0.4 m D、1.5 m
  • 20、下列关于物理思想、物理方法,说法不正确的是(  )
    A、亚里士多德通过斜面实验加逻辑推理的方法研究了自由落体运动 B、引入重心的概念,采用了等效思想,而瞬时速度是极限思想 C、在推导匀变速直线运动的位移公式时,把整个运动过程划分成很多小段,每一小段近似看作匀速直线运动,然后把各个小段的位移相加,这应用了“微元法” D、质点是理想化模型实际不存在。只要物体的形状与大小,对研究的问题没有影响,或影响很小,物体就可以看着质点
