1、如图所示，长L = 1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ = 37°。已知小球所带电荷量q = 1 × 10⁻² C，匀强电场的场强E = 300 N/C，取重力加速度g = 10 m/s² ， sin37° = 0.6，cos37° = 0.8。求：

(1)、小球带正电还是负电？

(2)、小球的质量m。

(3)、若将小球移至悬点正下方的最低点，然后由静止释放，求小球能获得的最大速率。

查看解析
2、如图为“探究电磁感应现象”的实验装置。

(1)、将图中所缺的导线补接完整（要求变阻器滑片向左移动时阻值变大）

(2)、如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：
①将原线圈迅速插入副线圈时，灵敏电流计指针将（选填“发生”或“不发生”）偏转；
②原线圈插入副线圈后，将滑动变阻器滑片迅速向左拉时，灵敏电流计指针将向（选填“左”或“右”）偏转；

查看解析
3、如图所示，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用 $t_{1}$ 、 $t_{2}$ 分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界线OO^'平行，线框平面与磁场方向垂直。设OO^'下方磁场区域足够大，不计空气影响，则下列图像可能反映线框下落过程中速度v随时间t变化规律的是（　　）

A、 B、 C、 D、

查看解析
4、如图，电源电动势 $E ＝ 12 V$ ，内阻 $r = 1 Ω$ ， $R_{1} = 1 Ω$ ， $R_{2} = 6 Ω$ 。开关闭合后，电动机恰好正常工作。已知电动机的额定电压 $U_{0}$ 为6V，电动机线圈的电阻 $R_{0}$ 为0.5Ω，则（　　）

A、流过电动机中的电流是12A B、电源的效率75% C、电动机的输入功率72W D、电动机消耗的功率为2W

查看解析
5、如图所示电路中， $D_{1}$ 和 $D_{2}$ 是两个完全相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻可不计。在开关S闭合和断开瞬间，下列说法正确的是（）

A、当S闭合时， $D_{1}$ 先达到最亮，稳定后 $D_{1}$ 熄灭时 $D_{2}$ 达到最亮 B、当S闭合时， $D_{2}$ 先达到最亮，稳定后 $D_{1}$ 与 $D_{2}$ 亮度相同 C、电路稳定后断开S时， $D_{1}$ 闪亮后与 $D_{2}$ 一起熄灭 D、电路稳定后断开S时， $D_{2}$ 立即熄灭， $D_{1}$ 闪亮后逐渐熄灭

查看解析
6、一对平行金属板中存在匀强电场和匀强磁场，其中电场的方向与金属板垂直，磁场的方向与金属板平行且垂直纸面向里，如图所示。一带正电粒子以速度 $v_{0}$ 自O点沿中轴线射入，恰沿中轴线做匀速直线运动，所有粒子均不考虑重力的影响。则以下说法正确的是（　　）

A、仅该变粒子的速度，粒子仍能够做匀速直线运动 B、仅改变粒子的比荷，粒子仍能够做匀速直线运动 C、仅改变电场的方向，粒子仍能够做匀速直线运动 D、其他条件不变，改为自A点沿中轴线射入，粒子仍能做匀速直线运动

查看解析
7、图甲为某电源的 $U - I$ 图线，图乙为某小灯泡的 $U - I$ 图线的一部分，则下列说法中正确的是（　　）

A、电源的内阻为 $10 Ω$ B、当小灯泡两端的电压为 $2.5 V$ 时，它的电阻约为 $6 Ω$ C、把电源和小灯泡组成闭合回路，小灯泡的两端的电压约为 $1.0 V$ D、把电源和小灯泡组成闭合回路，小灯泡的功率约为 $0.48 W$

查看解析
8、如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。不计重力。下列说法中正确的是（　　）

A、M带正电荷，N带负电荷 B、M在b点的动能大于它在a点的动能 C、N在d点的电势能等于M在b点的电势能 D、N从e点运动到c点的过程中克服电场力做功

查看解析
9、下列选项中属于静电的应用的是（）

A、使印刷厂里的空气保持适当的湿度 B、油罐车车尾装有一条拖在地上的铁链 C、静电喷雾用于汽车外壳的喷漆 D、地毯里夹杂着很细的金属丝

查看解析

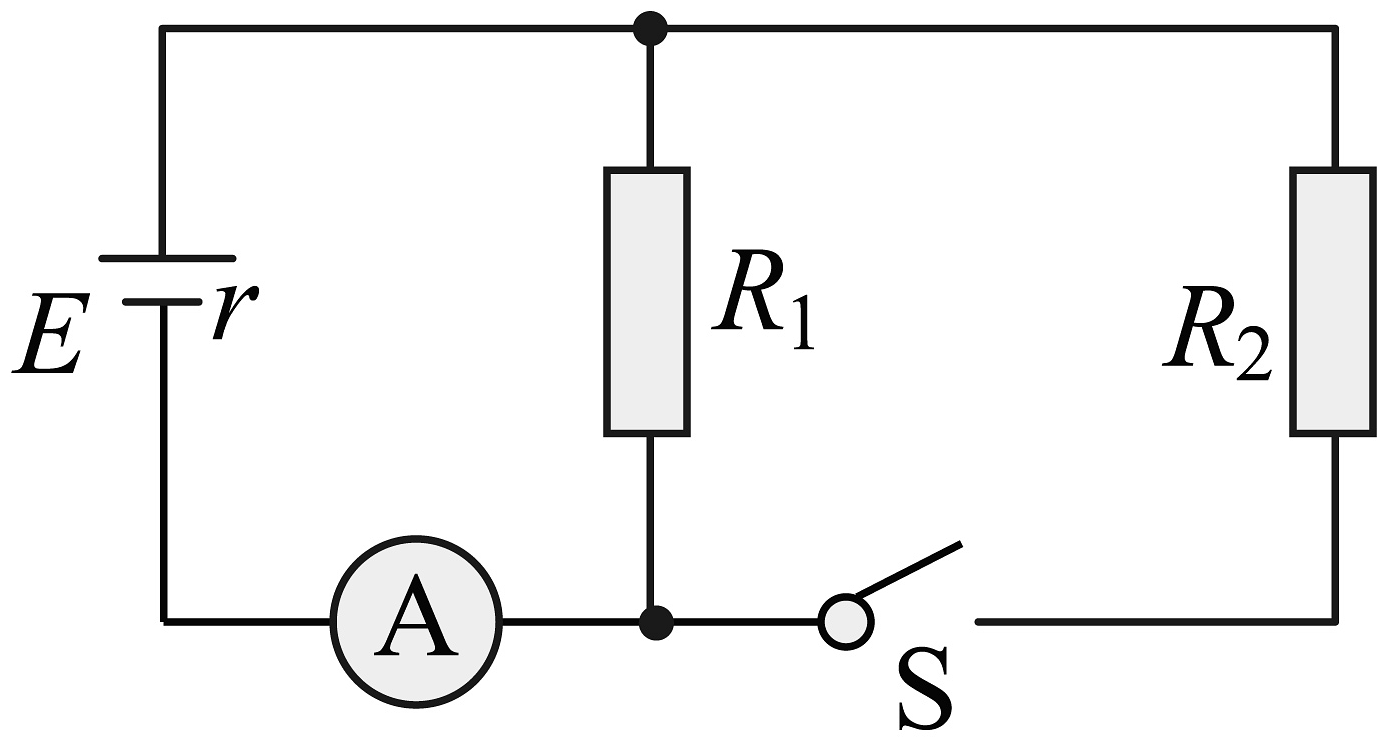

10、如图所示的电路中，电源的电动势E = 20V，R₁= R₂= 6Ω，当电键S断开时，理想电流表的示数I₁= 2.5A。求：
（1）电源的电阻是多大？
（2）当电键S闭合时，电源两极间的电压是多大？
（3）当电键S闭合时，电阻R₁消耗的功率？

查看解析
11、如图所示，水平放置的平行板电容器的两极板M、N接上直流电源，两极板间的距离为L＝15 cm.上极板M的中央有一小孔A，在A的正上方h处的B点有一小油滴自由落下．已知小油滴的电荷量q＝3.5×10^－¹⁴ C、质量m＝3.0×10^－⁹ kg.当小油滴即将落到下极板时速度恰好为零．两极板间的电势差U＝6×10⁵ V．求：（不计空气阻力，取g＝10 m/s²）
（1）两极板间的电场强度E的大小为多少？
（2）设平行板电容器的电容C＝4.0×10^－¹² F，则该电容器所带电荷量Q是多少？
（3）B点在A点的正上方的高度h是多少？

查看解析

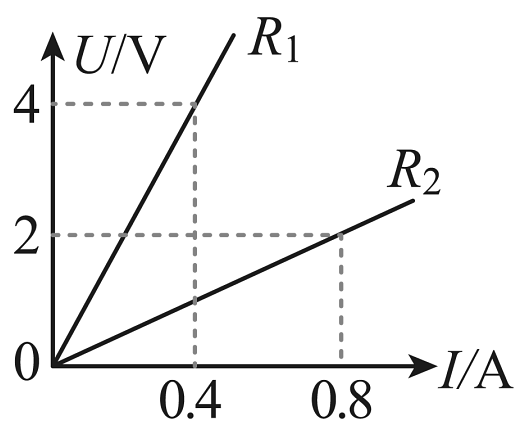

12、两电阻R₁、R₂的U-I图线如图所示，则下列说法正确的是（　　）

A、R₁：R₂=1：4 B、R₁：R₂=4：1 C、若R₁与R₂为同种金属制成的相同长度金属丝，则R₁的横截面面积为R₂的4倍 D、将R₁与R₂并联后接在电源上，则通过它们的电流之比I₁：I₂=1：4

查看解析

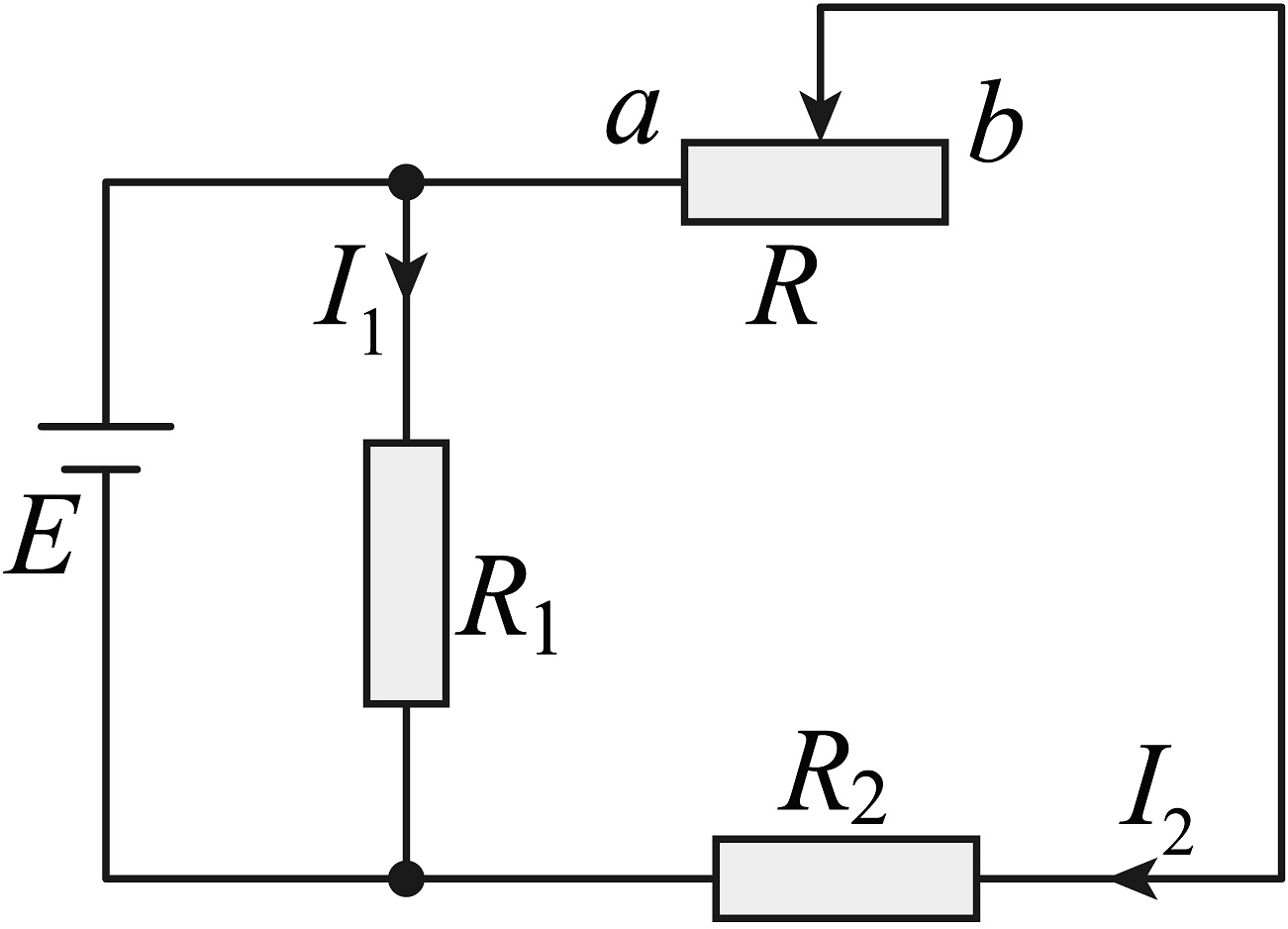

13、如图所示的电路中，电源的内阻 $r = 0$ ， $R_{1}$ 和 $R_{2}$ 是两个定值电阻；当滑动变阻器R的滑片向a移动时，电路中的电流I₁、I₂的变化情况是（　　）

A、 $I_{1}$ 不变 B、 $I_{1}$ 变大 C、 $I_{2}$ 变大 D、 $I_{2}$ 变小

查看解析
14、如图甲所示，列车车头底部安装强磁铁，线圈及电流测量仪埋设在轨道地面（测量仪未画出）， $P$ 、 $Q$ 为接测量仪器的端口，磁铁的匀强磁场垂直地面向下、宽度与线圈宽度相同，俯视图如图乙。当列车经过线圈的过程中，下列说法正确的是（　　）

A、线圈的磁通量一直增加 B、线圈没有感应电流 C、线圈的磁通量先增大后减小 D、线圈的磁通量先减小后增大

查看解析
15、下图列出了某型号电风扇铭牌上的主要参数如图，当在小电风扇上加3V电压时，小电风扇不转动，测得通过它的电流为0.6A，根据题中和铭牌上提供的信息判断（）

A、小电风扇的内阻为 $0.5 Ω$ B、当在小电风扇上加6V电压时通过的电流为1.2A C、小电风扇正常工作时的机械功率为2.4W D、小电风扇正常工作时的热功率为0.8W

查看解析

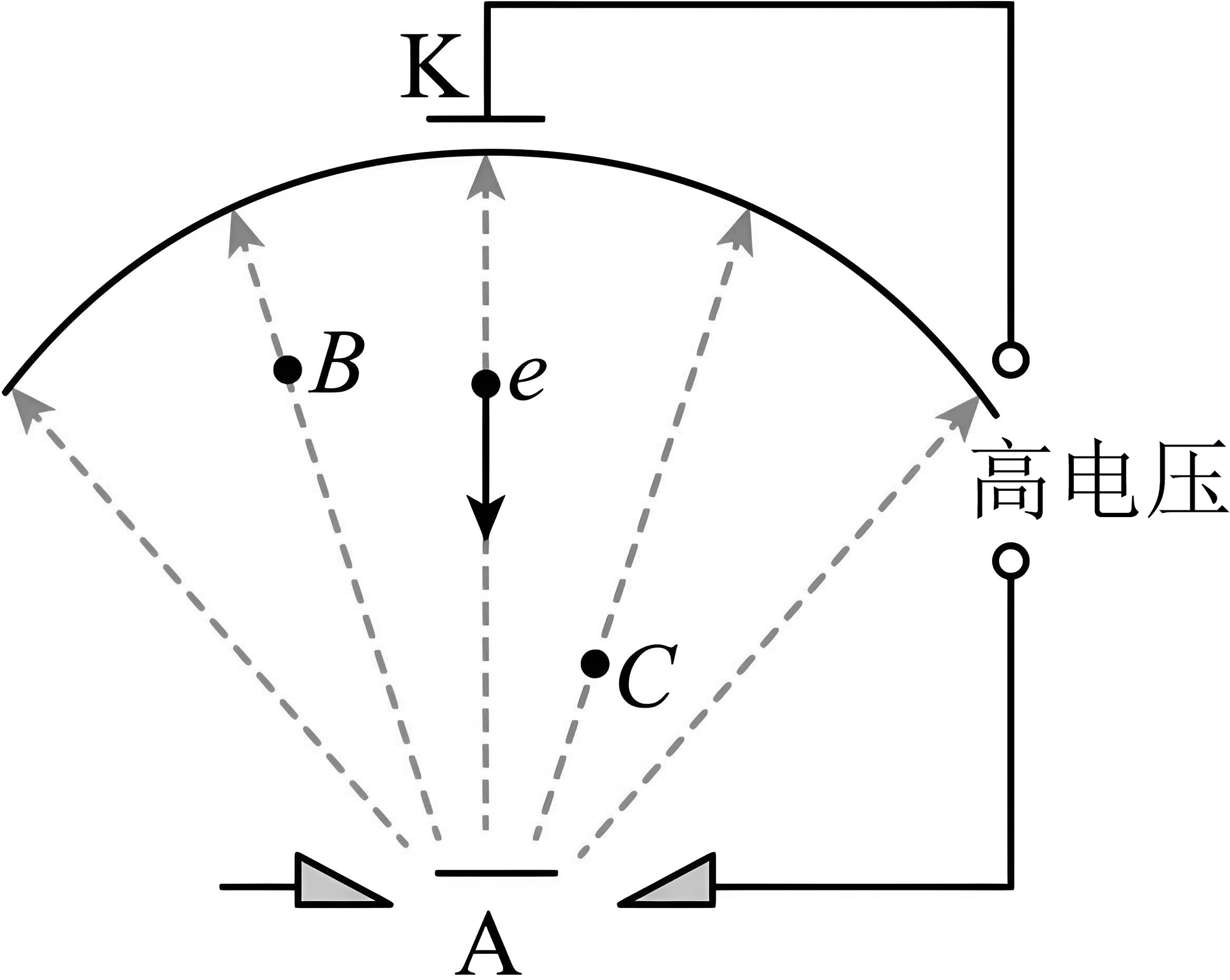

16、如图所示为电子束焊接机，K为阴极，A为阳极，两极之间的距离为 $d$ ，在两极之间加上高电压 $U$ ，两极之间形成了辐向分布的电场，图中带箭头的虚线代表电场线， $B$ 、 $C$ 是电场中两点。有一电子在K极由静止被加速，不考虑电子重力，元电荷为 $e$ ，则下列说法正确的是（　　）

A、A、K之间的电场强度均为 $\frac{U}{d}$ B、 $B$ 点电势小于 $C$ 点电势 C、 $B$ 点电场强度大于 $C$ 点电场强度 D、电子由K到A的电势能增加了 $e U$

查看解析
17、“反天刀”是生活在尼罗河的一种鱼类，沿着它身体的方向分布着带电器官，这些器官能在鱼身周围产生电场，如图所示为“反天刀”周围的电场线分布示意图， $A$ 、 $B$ 、 $C$ 为电场中的三个位置，下列说法正确的是（　　）

A、 $B$ 点电势低于 $A$ 点电势 B、 $A$ 点电场强度小于C点电场强度 C、尾部带负电 D、正离子从 $A$ 向 $C$ 运动其电势能变小

查看解析
18、正常情况下空气是不导电的，但如果空气中的电场很强，空气也可以被击穿，空气被击穿时会看到电火花或闪电。若观察到某次闪电的火花长约1000m，且已知空气的击穿电场强度为 $3 \times 10^{6} V/m$ ，那么发生此次闪电的电势差约为（）

A、 $3 \times 10^{9} V$ B、 $3 \times 10^{8} V$ C、 $3 \times 10^{5} V$ D、 $3 \times 10^{4} V$

查看解析

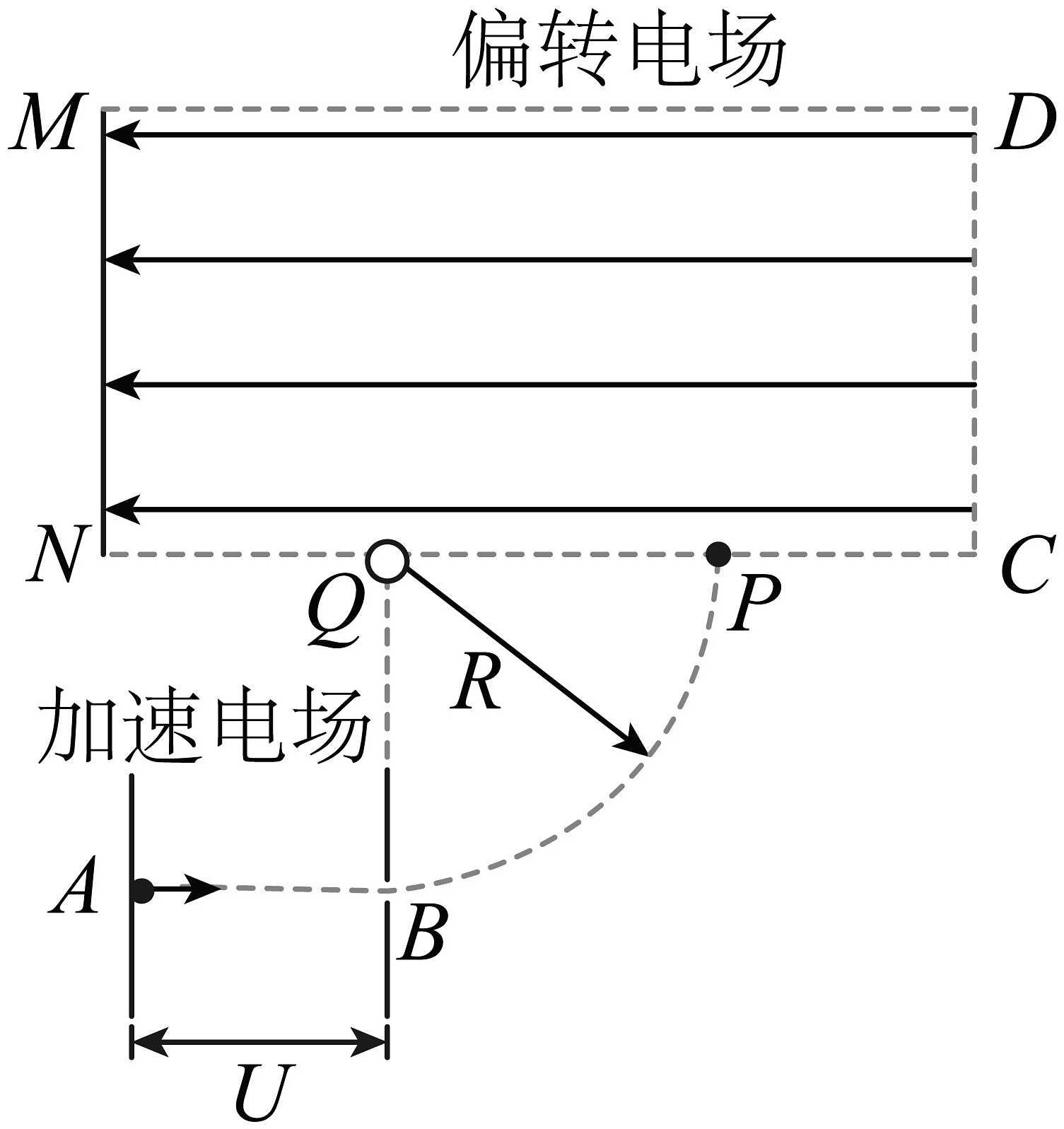

19、如图所示，静止于A处的带正电离子（电荷量为q，质量为m），经电压为U的加速电场加速后从B点飞出，恰好以源电荷Q（可视为点电荷）为圆心、半径为R的四分之一圆做匀速圆周运动，并从P点垂直于边界CN进入矩形有界匀强偏转电场，电场方向水平向左，离子恰好能打在M点。已知NP间的距离等于NM间距离，离子的重力不计，源电荷Q产生的电场对加速电场和偏转电场均无影响，静电力常量为k。求：
(1)离子从B点飞出时的速度v的大小；
(2)源电荷Q的电性和电量为多少；
(3)P、N两点间的电势差。

查看解析
20、一电量 $q = 1.0 \times 10^{- 8} C$ 的点电荷，放在A点时所受电场力大小是 $2.0 \times 10^{- 5} N$ 。将它从电场中A点移到零电势O点处，电场力做功 $2.0 \times 10^{- 6} J$ 。选取无穷远处为零电势点，求：

(1)、A点处的电场强度的大小；

(2)、电势差 $U_{A O}$ ；

(3)、A点电势为多少？

(4)、q电荷在A点的电势能为多少？

查看解析
