1、 小明缓慢加热质量为 100 g 的冰（不考虑质量变化），他根据冰熔化成水直到沸腾的过程中记录的实验数据，绘制成了如图所示的温度—时间图像。已知 c水 = 4. 2 ×103 J/( kg · ℃)。下列分析正确的是 ( )
A、冰熔化用时 8 min，不断吸热，内能增加 B、CD 段中水共吸收了 4. 2 ×107 J 的热量 C、冰的比热容为 2 . 1 ×103 J/(kg · ℃) D、BC 段物质的温度保持不变，内能也不变 -
2、 科技小组同学在自制指南针活动中，用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次轻轻旋转树叶，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是 ( )
A、树叶尖端指向地磁场的南极 B、指南针的 S 极应标注在树叶尖端 C、树叶尖端会排斥磁体的 N 极 D、自制指南针周围存在磁场和磁感线 -
3、 小明同学用如图甲所示的电路测量未知电阻 Rx 的阻值。
(1)、闭合开关前，滑动变阻器滑片应该调至 （选填“A”或“B”)端。(2)、闭合开关后，移动滑动变阻器的滑片至某一位置，读出电压表示数为 2. 7 V，电流表示数如图乙所示，可计算出未知电阻 Rx = Ω。(3)、小李同学利用图丙所示电路测量未知电阻 Rx 的阻值。已知电源电压保持不变，滑动变阻器的最大阻值为 R0 ， a、b 为滑动变阻器的两个端点，请帮他把实验步骤补充完整。①闭合开关 S，移动滑片 P 至 a 端，读出电压表示数 U1 。
②移动滑片P 至 b 端，读出电压表示数 U2 。
③待测电阻阻值的表达式 Rx = 。（用 R0 、U1 、U2 表示）
-
4、 利用如图所示的装置进行电与磁的相关实验。
(1)、若利用该装置探究“通电导体在磁场中受力”应将开关的接线柱 1 和（选填“2”或“3”)接通。(2)、将开关反方向闭合，利用该装置探究“产生感应电流的条件”。让悬挂的导体 ab 在图示位置沿竖直方向上下运动，灵敏电流计指针 （选填“会”或“不会”）发生偏转。(3)、保持磁体不动，若导体 ab 水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ____ 。（选填序号字母）A、将磁体的磁极对调，导体 ab 水平向左运动 B、保持磁体不动，导体 ab 水平向左运动 -
5、 在“探究串联电路电流特点”的实验中，小丹同学选用两个规格不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在 a、b 、c 三处测量电流。
(1)、连接电路时，开关应该 。(2)、她先把电流表接在 a 处，闭合开关后，电流表指针的位置如图乙所示，接下来的操作应该是：断开开关， 。(3)、老师提醒小丹，应该进行多次实验，避免结论的偶然性，下列操作不能实现这一目的是 ____ 。（选填序号字母）A、反复断开和闭合开关进行多次实验 B、换用规格不同的灯泡进行多次实验 C、换用电压不同的电源进行多次实验 -
6、 为参加成都市青少年科技创新大赛，小卢同学设计了一种可以筛选水果质量大小的筛选器，其结构原理如图甲所示。电源电压 4. 5 V 保持不变，定值电阻 R0 = 10 Ω。RT 为压敏电阻，其阻值随压力变化的图线如图乙所示。报警器由电压表改装而成，当压敏电阻 RT 两端的电压不高于 3 V时，报警器发出信号提示水果符合要求。不计水果放置盘的重力。
(1)、当 RT 两端电压为 3 V 时，求盘中水果的重力。(2)、水果符合要求时，求整个电路电功率的变化范围。 -
7、 如图所示的“自嗨锅”是当下一种时尚快餐，很受年轻人喜爱。现用它里面的发热包将 500 g水从 20 ℃加热至 100 ℃ ，已知 c水 = 4. 2 ×103 J/(kg · ℃)， q酒精 = 3 ×107 J/kg。
(1)、求水吸收的热量为多少？(2)、不考虑热损失，这些热量由燃烧酒精提供，则需要的酒精质量至少为多少千克？ -
8、(1)、请根据图甲所示的电路图连接图乙中的实物图。
(2)、如图丙所示，请在括号中标出小磁针静止时的磁极和电源的极性。
-
9、阅读材料，回答问题。
纯电动汽车
近些年，纯电动汽车在中国得到大力发展。电池是纯电动汽车的核心，某国产品牌电动车的电池充满电后的电量可达 60 kW ·h，支持快充、慢充和普通 220 V 插座充电。
快充 0. 5 小时即可将电量由 30% 充至 80% 。慢充最多 7 小时可以充满。若选配随车充电宝，普通220 V 插座就可充电，最多 25 小时可以充满。
该电动汽车安装了可逆电机，车辆在减速或制动时，车轮的转动会带动驱动电机转动。此时驱动电机就变成了发电机，能够产生电能为汽车的蓄电池充电，达到能量回收利用效果的同时，还具备了辅助制动功能。
(1)、该电动汽车行驶时，蓄电池是 （选填“用电器”或“电源”）。在车辆减速或制动时，驱动电机的能量转化情况是 。(2)、快充时，电池电量由 30% 充至 80% ， 电池电量至少增加了 J， 此过程中的充电功率为 kW。 -
10、 如图所示是某种“闯红灯违规证据采集器”的工作原理图。光控开关接收到红光时会自动闭合，压敏电阻受到车辆的压力时其阻值将变小，电磁铁的磁性将变 ， 于是 （ 选填“指示灯”或“电控照相机”）开始工作。
-
11、 如图所示是一款“三合一”手机快充数据线。如果用它同时为三部手机充电，那么这三部手机的连接方式是 。用干毛巾擦拭塑料手机壳，壳上很容易吸附灰尘，这是因为带电体具有 的性质。
-

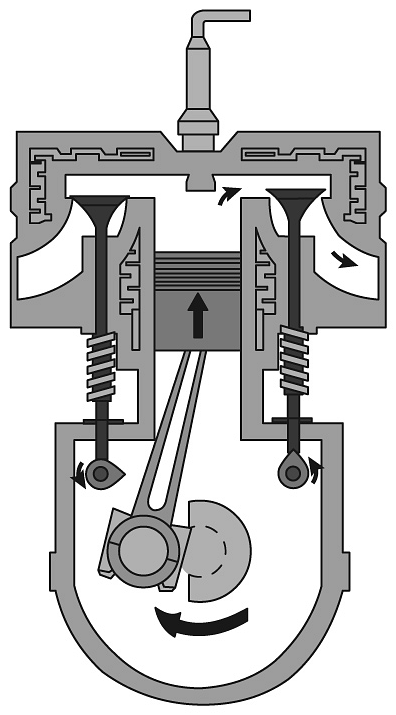

12、 如图所示是四冲程汽油机的 冲程：该汽油机的一个工作循环中，活塞往复运动 次。
-
13、 实验室中常用的滑动变阻器是把 （选填“镍铬合金丝”或“铜丝”）紧密地缠绕在瓷筒上制成的。如图所示的电阻箱读数为 。
-
14、 四川人喜欢吃回锅肉，刚出锅的回锅肉最是香气四溢，老远都能闻到，这是由于分子在永不停息地做 ；端上桌子一段时间后食物变冷了，此过程中食物的内能 （ 选填“增大”“减小”或“不变”）。
-
15、 小芳家有额定电压相同的电烤箱、电饭锅和电视机各一台。按照每千瓦时 0. 5 元的计费标准，将这三个用电器单独正常工作 1 小时的电费绘制成柱状图（ 如图所示）。由图可知，下列说法正确的是 ( )
A、这 1 小时内电烤箱比电视机消耗的电能少 B、正常工作时通过这三个用电器的电流相等 C、三个用电器中电烤箱正常工作时功率最大 D、未来的一段时间里电烤箱的电费一定最多 -
16、 如图所示是小宁家电子式电能表上个月月初和月末的表盘图片，其中“××imp”表示电能表指示灯闪烁的次数。下列有关说法正确的是 ( )
A、电能表是用来测量电功率的仪表 B、小宁家上个月消耗的电能为 950 J C、1 600 imp/(kW ·h)表示指示灯闪烁 1 次消耗电能 1 600 kW ·h D、该电能表指示灯闪烁越快表示接入电路的总功率越大 -
17、 如图甲所示的家用甲醛检测仪具有多项数据检测功能。如图乙所示，小江画出了这个仪器的模拟电路图，电源电压恒定不变，R0 为定值电阻，R 为气敏电阻，其阻值随甲醛浓度变化的曲线如图丙所示。下列说法正确的是 ( )
A、甲醛浓度减小时，电流表的示数将变大 B、甲醛浓度增大时，电压表的示数将变小 C、甲醛浓度减小时，电压表与电流表的示数比值将变小 D、甲醛浓度增大时，电压表与电流表的示数比值将不变 -
18、 关于电流表的使用，下列说法正确的是 ( )A、测量未知电流可用试触法选择量程 B、使用电流表测量电流前不用校零 C、电流表可以直接接到电源的两极上 D、电流表必须并联在待测电路两端
-
19、 小明用如图所示电路“探究电流与电阻的关系”，R 为定值电阻，电源电压保持不变。实验中小明将定值电阻 R 由 10 Ω换成 20 Ω后，闭合开关，接下来要移动滑动变阻器的滑片，其目的是 ( )
A、改变电路两端的总电压 B、保持电阻 R 两端的电压不变 C、保持通过电阻 R 的电流不变 D、多次测量减少实验误差 -
20、 如图所示是阳阳在网上买的一个智能存钱罐。该存钱罐有两道开关，当密码输入正确(S1 闭合），且指纹输入正确(S2 闭合）时，存钱罐的门才能打开。下列电路图符合实际的是 ( )
A、
B、
C、
D、
