1、如图所示，电源电压保持不变，在“探究电流与电阻的关系”的实验中，当S闭合前，滑动变阻器的滑片P应置于最端，在探究的过程中，如要将20Ω的定值电阻更换为15Ω的电阻后，为了达到实验目的，应将滑片P向端滑动（均选填“左”或“右”），使电压表的示数（选填“变大”“变小”或“不变”）。

查看解析
2、如图所示的电路，当开关S闭合后：①该电路的错误是；②如果发现两灯都不亮，而电压表有示数，电流表无示数，则原因（故障）是；如果出现电压表无示数，而电流表有示数的危害是。

查看解析
3、如图所示，电源电压保持不变，R₁和R₂为阻值不同的定值电阻，R为滑动变阻器，此时滑片P置于中点，下列说法不正确的是（　　）

A、只闭合S₁ ，滑片向上滑动，电压表的示数不变 B、只闭合S₂ ，滑片向下滑动，电压表与电流表A₁示数的比值变小 C、只闭合S₂和S₃ ，且滑片置于最下端时，两电流表的示数可能相等 D、先闭合S₁、S₂ ，电路中的总电流为I₁ ，再闭合S₃并移动滑片后，电路中的总电流为I₂ ， I₁与I₂可能相等

查看解析
4、如图所示电路，电源电压6V保持不变。R₁是标有“10Ω 0.5A”的定值电阻，滑动变阻器R₂的最大电阻为30Ω，电压表的量程为0~3V，电流表的量程为0~0.6A。那么闭合开关S后，R₂允许接入电路中的阻值范围为（　　）

A、2~10Ω B、0~10Ω C、2.5~30Ω D、5~10Ω

查看解析
5、如图所示的电路，R₁、R₂、R₃均为定值电阻，已知R₁=5Ω，R₂=10Ω。当开关S断开时，电压表的示数为2V，当闭合S时，电压表的示数可能为（　　）

A、2V B、2.5V C、3V D、4V

查看解析
6、如图所示的电路，电源两端的电压保持不变，电阻R₁与R₂的阻值均为10Ω。闭合开关S，电压表V₁和V₂的示数之比为2∶3。若把电压表V₁和V₂分别换成电流表A₁和A₂后，电流表A₁的示数为I₁ ，电流表A₂的示数为I₂。则下列选项正确的是（　　）

A、替换前电路总电阻为30Ω B、R₃=20Ω C、 $I_{1} : I_{2} = 1 : 2$ D、替换后R₂短路

查看解析
7、如图所示的电路中，电源电压恒定，R为未知定值电阻。电阻R₁=2Ω，当闭合开关S后，电流表示数为3A。现将R₂=4Ω替换下电阻R₁后再闭合开关S，电流表示数可能为（　　）

A、1.0A B、1.5A C、2.0A D、3.0A

查看解析
8、如图所示，R₁为定值电阻，R₂为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向右滑动时，四个电表的示数都发生变化，并且电表示数的变化量分别用 $Δ I_{1}$ 、 $Δ I_{2}$ 、 $Δ U_{1}$ 和 $Δ U_{2}$ 表示。下列判断错误的是（　　）

A、 $Δ I_{1} = Δ I_{2}$ B、 $Δ U_{1} = Δ U_{2}$ C、 $\frac{Δ U_{1}}{Δ I_{1}}$ 不变 D、 $\frac{Δ U_{2}}{Δ I_{2}}$ 变大

查看解析
9、如图所示电路，当开关闭合时，电流表A₁、A₂、A₃的读数分别为I₁ ， I₂ ， I₃ ，且 $I_{1} : I_{2} : I_{3} = 1 : 2 : 3$ ，则三个电阻的阻值大小关系是（　　）

A、R₁=2R₂=3R₃ B、R₃=2R₂=3R₁ C、R₁=R₂=R₃ D、 $R_{1} = \frac{1}{2} R_{2} = \frac{1}{3} R_{3}$

查看解析
10、如图所示的电路图中，电源电压未知但保持不变，R₀是阻值已知的定值电阻。那么在不改变各电路的连接前提下，当开关S闭合后，能够测算出未知电阻R_x阻值的电路是（　　）

A、 B、 C、 D、

查看解析

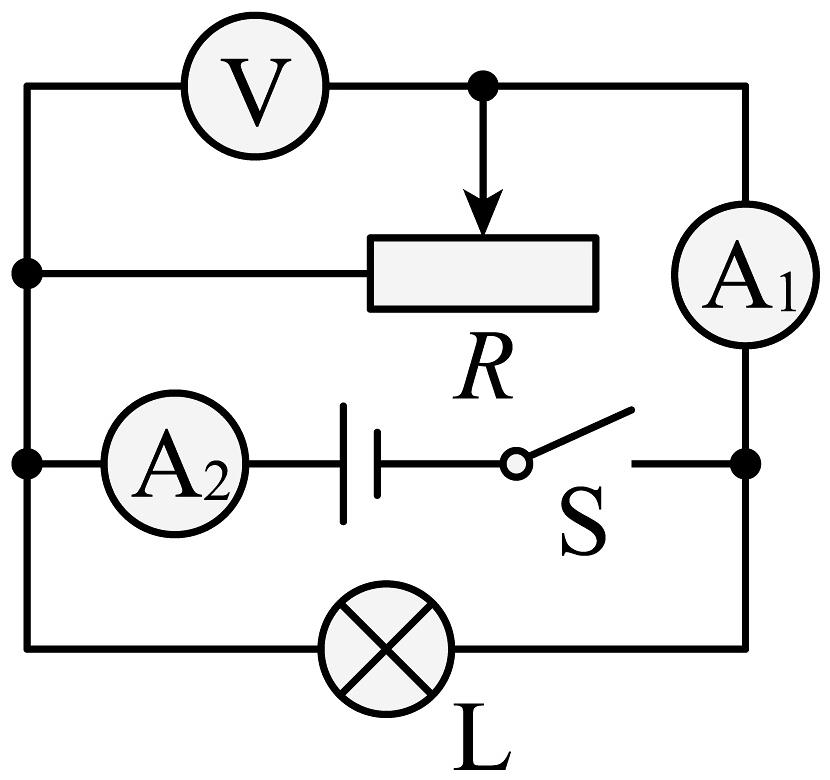

11、如图所示的电路中，电源电压不变，闭合开关S后，在滑动变阻器的滑片由图示位置向右移动的过程中，下列说法正确的是（　　）

A、灯L的亮度变暗 B、电压表V示数变大 C、电压表示数与电流表A₂示数之比变大 D、电流表A₂示数变大

查看解析
12、如图所示的电路，电源电压保持不变，开关S由断开到闭合，下列说法正确的是（　　）

A、电流表和电压表的示数都变小 B、电流表和电压表的示数都变大 C、电路中的总电阻变小 D、电路中的总电阻变大

查看解析
13、如图所示的电路。电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（　　）

A、电流表和电压表的示数都变小 B、电流表和电压表的示数都变大 C、电压表示数与电流表示数之比变小 D、电压表示数与电流表示数之比变大

查看解析
14、以下有关热现象的说法中，不正确的是（　　）

A、0℃的水与50℃的水的比热容是一样大 B、0.5kg煤完全燃烧和不完全燃烧时的热值是一样大 C、水和酒精升高相同的温度，水吸收的热量不一定多 D、柴油机吸入气缸的是柴油和空气的混合物，汽油机吸入的是空气

查看解析
15、小聪周末去金沙江边玩耍，无意间捡到一块金黄色的固体，怀疑是“狗头金”。回到家里找了一个玻璃杯，用电子秤称出它的质量为200g，当杯内装满水时，杯和水的总质量为500g；把水倒干后装入金黄色的固体，称出杯和金黄色固体的总质量为1150g；若在装金黄色固体的杯中再装满水时，杯、金黄色固体和水的总质量为1400g。求：

(1)、玻璃杯的容积；

(2)、金黄色固体的质量；

(3)、在装金黄色固体的杯中再装满水时，水的体积；

(4)、金黄色固体的密度。

查看解析
16、2023年12月26日，宜宾临港长江公铁大桥通车，成为成宜高速铁路与渝昆高速铁路共用的过江通道，是国内首座高铁与公路平层布置的斜拉桥、世界最大宽度的公铁两用斜拉桥。宜宾临港长江公铁大桥全长1742米，如下图所示。2024年9月29日，渝昆高铁渝宜段通车。渝昆高速铁路上的G5580次列车运行时刻表如下表所示。根据以上信息回答下列问题：
站名
到达时间
发车时间
里程
重庆西
起点站
07：10
0
泸州
07：40
07：42
123km
宜宾
08：06
终点站
207km

(1)、一名晨跑爱好者以4m/s的速度跑完宜宾临港长江公铁大桥的时间？

(2)、G5580次列车从重庆西到泸州的平均速度是多少km/h？

(3)、一名乘客看到车厢前方上面显示以324km/h的速度通过宜宾临港长江公铁大桥，询问列车长得知G5580次列车全长200m。求列车完全通过大桥的时间？（保留1位小数）

查看解析
17、学完密度的知识后，小文想知道所喝的早餐奶的密度。于是和小明到实验室，分别用不同的器材进行了测量。

(1)、该实验的原理是。

(2)、小文利用天平（含砝码）、量筒、烧杯测量早餐奶的密度过程如下：
①将天平放在实验室规定位置，游码移至标尺左端的处，调节，使指针指在分度盘的中线处，这时横梁平衡；
②在烧杯中倒入适量的早餐奶，用天平测出烧杯和早餐奶的总质量为76.2g；将烧杯中的早餐奶的一部分倒入量筒中，如图甲量筒内早餐奶的体积是 ${cm}^{2}$ ；
③再用天平测出烧杯和剩余早餐奶的质量，砝码和游码的示数如图乙所示；则量筒中早餐奶的质量为g；
④经过计算可知，早餐奶的密度为 ${g/cm}^{3}$ ；
⑤小文发现量筒壁上溅有一些早餐奶，则测量出来的密度。（选填“偏大”或“偏小”）

(3)、实验中小明发现桌上没有量筒，思考了一会儿后，他利用天平、水（水的密度用 $ρ_{水}$ 表示）、两个完全相同的烧杯测量早餐奶的密度，操作过程如下。
①用天平测出空烧杯的质量 $m_{0}$ ，再将两个烧杯分别装满水和早餐奶；
②用天平测出烧杯和水的总质量 $m_{1}$ ；
③用天平测出烧杯和早餐奶的总质量 $m_{2}$ 。
请你根据他测得的物理量计算出早餐奶的密度表达式 $ρ =$ 。（用所测物理量 $m_{0} ， m_{1} ， m_{2}$ 和 $ρ_{水}$ 表示）

查看解析
18、小明在“测量小车的平均速度”实验中，使小车从斜面上由静止自由下滑，如图所示。

(1)、该实验的原理是；

(2)、斜面应保持（选填“较大”或“较小”）的坡度，这样小车在斜面上运动的时间会些（选填“长”或“短”），便于准确测量；

(3)、测量平均速度，小明需要选择的测量工具是刻度尺和；

(4)、根据图中信息回答： $v_{A B} =$ $m / s$ ；

(5)、如果不小心让小车过了A点才开始计时，则所测AC段的平均速度会（选填“偏大”、“偏小”或“不变”）；

(6)、下列图像中能正确反映小车在斜面运动情况的是________。

A、 B、 C、 D、

查看解析
19、某实验小组在“探究物体的质量与体积的关系”的实验中，选取了体积不同的四块木块，分别测量出了它们的体积和质量，记录数据见表格。请通过描点连线，在图中画出木块的m-V图像。
实验序号
研究对象
体积 $V / {cm}^{3}$
质量m/g
1
木块1
10
5
2
木块2
20
10
3
木块3
30
15
4
木块4
40
20

查看解析
20、如图表格中记录了龟兔赛跑过程中兔子的运动时间和路程的数据，请通过描点连线，在图中画出其运动的 $s - t$ 图像。
时间/s
0
2
4
6
8
10
12
路程/m
0
4
8
12
12
12
12

查看解析
