1、电学数值与生活息息相关，下列估计数据符合实际的是（）

A、电子手表中的电流约为1.5A B、发生闪电的云层间电压约为 1 000 V C、吹风机工作10分钟消耗电能约为1kW・h D、某手机“快充”充电器的输出功率约为66W

查看解析
2、下列符合安全用电要求的是（）

A、手机充电完毕后，不拔充电插头 B、多个大功率用电器同时接在一个插线板上工作 C、空气开关跳闸后，不排除故障就重新闭合通电 D、人离开时将电烤炉及时断电

查看解析
3、下列关于电磁波的说法，不正确的是（）

A、电磁波在真空中的传播速度是340m/s B、我国的北斗卫星导航定位系统是利用电磁波传输信号的 C、“嫦娥五号”探测器能从月球上传输影像图回来，是利用电磁波能在真空中传播 D、我国的“5G技术”世界领先，该技术采用无线电波传输信息，无线电波是电磁波

查看解析
4、图为“刻舟求剑”的场景。若认为船是静止的，所选的参照物是（）

A、岸边 B、水草 C、船夫 D、小鱼

查看解析
5、用伏安法测量额定电压为2.5V 小灯泡的电阻，实验装置如图甲.

(1)、用笔画线代替导线将图甲电路连接正确.

(2)、闭合开关前，应将滑动变阻器的滑片 P 置于最端.

(3)、闭合开关，定向移动滑片 P，发现电表指针示数忽大忽小，且变化幅度较大.经检查，故障只发生在滑动变阻器，故障的原因可能是____.

A、滑动变阻器短路 B、滑动变阻器的滑片 P 与电阻丝接触不良

(4)、排除故障，继续实验.实验小组设计如下表格并记录部分实验数据.
实验次序
1
2
3
4
5
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.20
0.22
0.28
0.30
电阻R/Ω
4.5
5.9
7.5
电阻平均值R/Ω
①电压表示数为1.7V 时，电流表示数如图乙所示，读数为A.
②小灯泡正常发光时电阻为Ω.(保留一位小数)
③表格中设计不合理的一项是，原因是.

(5)、由实验数据可知，小灯泡的额定功率是W.

(6)、[特殊方法测电阻](2025德阳)完成上述实验后，实验小组的同学利用阻值已知的定值电阻R₀和另一个电压表W，设计了如图丙所示的电路来测量额定电压为2.5V 的另一小灯泡正常发光时的阻值.
①闭合开关，调节滑片的位置，使电压表Ⓥ的示数为V；
②保持滑片位置不变，读出电压表①的示数为2.0 V；
③计算出小灯泡正常发光时的阻值 $R_{L} =$ R₀.

查看解析

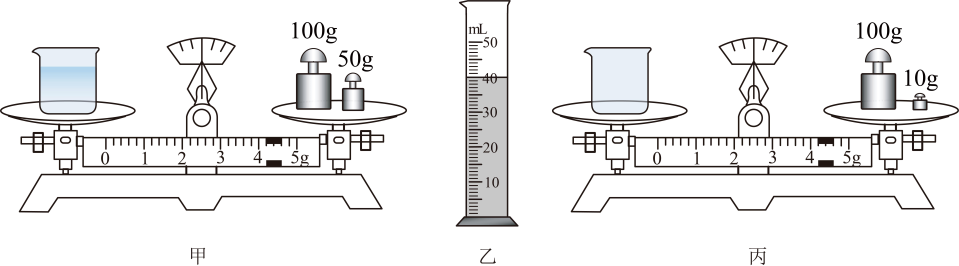

6、蒙顶山茶作为四川绿茶的标志性品种，以鲜爽口感和清新香气著称，曾获“中国十大名茶”称号.小明通过以下实验步骤测量蒙顶山茶茶水的密度.

(1)、实验步骤如下：A.把天平放在水平桌面上，将游码移到标尺左端零刻度线处，发现分度盘指针向左偏，此时应将平衡螺母向调节，再用调节好的天平测得空烧杯的质量为41.6g；B.把适量的茶水倒入烧杯中，测得烧杯和茶水的总质量如图甲；C.把烧杯中的茶水倒入量筒中，测得量筒中茶水的体积如图乙.

(2)、以上方法测出的茶水的密度为kg/m³.

(3)、老师指出该方法测出的茶水密度偏大，请你分析其原因：

(4)、为了比较茶水与某饮品的密度大小，小明拿来两个完全相同的瓶子并分别装入适量茶水和某饮品，然后将两个瓶子分别放在已调平的天平左右盘中，用胶头滴管加减液体使天平水平平衡，此时通过比较即可判断出两种液体的密度大小关系.

查看解析
7、物理兴趣小组的同学想估测满车厢小石子(如图甲，上表面可视为一平面)的总质量，进行了如下的实验.回答下列问题：

(1)、测得该车厢的长、宽、高分别为4m、2m、0.5m，则车厢内小石子的总体积约为m³.

(2)、从车厢中取一些小石子用保鲜膜包裹扎紧(保鲜膜质量忽略不计且可防水)，放在已调节好的天平上进行测量.先在右盘中放上一定量的砝码，天平横梁左低右高，再添加5g砝码，天平横梁左高右低，取下5g 砝码，接下来应该调节(选填“平衡螺母”或“游码”)的位置，平衡后如图乙所示.测得这些小石子质量为g.

(3)、如图丙，将这些小石子缓慢放入装满水的溢水杯中，用量筒测得溢出水的体积为mL.

(4)、计算出这些小石子的密度为kg/m³.

(5)、由此估算该车厢小石子的总质量为 kg.

(6)、若只取其中一个较大的石子进行密度测量，由此估算出该车厢小石子的总质量，结果会(选填“偏大”或“偏小”).

(7)、[特殊方法测密度]另一小组同学不用量筒也测出了小石子的密度，请你将测量过程补充完整(已知水的密度为ρ_水).
①用天平测出小石子的质量为m；
②烧杯中装入适量水，在水面位置做标记，测出此时烧杯和水的总质量为m₁；
③把小石子全部放入装有水的烧杯中，用胶头滴管吸出部分水，使水面到达标记处；
④用天平测出烧杯、水和小石子的总质量为m₂；
⑤小石子的密度表达式/ρ_小石子=(用已知量和测量量表示).

查看解析
8、实验小组使用如图甲所示装置进行“测量小车运动的平均速度”实验.

(1)、为了完成该实验，实验装置除了刻度尺，还需要的测量器材是.

(2)、小车每次都从O 点由静止开始下滑，测量时将相关数据记录在表格中，第3次实验时，小车的平均速度v=m/s.
实验序号
1
2
3
4
路程s/ cm
10.0
20.0
40.0
90.0
时间t/s
1.0
1.4
2.0
3.0

(3)、根据表中数据，请你在图乙中画出小车运动时的路程随时间变化的关系图像.分析图像，可知实验中小车做(选填“匀速”或“变速”)直线运动.

(4)、实验结束后，组内同学们交流讨论提出：小车沿斜面向下运动时方向不易固定，据此请提出一条改进措施：(合理即可).

查看解析
9、小聪将通电螺线管放入地球仪来模拟地磁场，请在右侧简图中，用箭头在A 点标出该处磁感线方向，并在括号内用“+”或“-”标出电源下端的极性.

查看解析
10、小磁针静止时的 N 极指向如图所示，请标出条形磁体的 N 极和A 点的磁场方向(用箭头表示).

查看解析
11、小明家的智能门锁，可通过指纹识别开关S₁ 或密码识别开关S₂控制电动机开锁，请在图中完成其简化电路设计.

查看解析
12、小明连接了如图所示的实物电路，请你在虚线框中画出与之对应的电路图.

查看解析
13、如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同?我们可以用作图的方法来解释上述现象.图乙为杯子的像CD在视网膜上成像的示意图，请在图丙中画出杯子AB在视网膜上成的像A'B'.(要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B')

查看解析
14、早在两千多年前，我国古人就能“削冰向日取火”.请在图中画出光线AB 经冰透镜后的折射光线和光线 CD 对应的入射光线.

查看解析
15、如图甲所示，《女史箴图》(局部)是中国古代创作的较早表现女性照镜梳妆场景的作品.画中一位女子端坐于铜镜之前，请你在图乙中画出该女子眼睛通过铜镜 MN看到发髻最高点的光路图，其中A 点表示发髻最高点的位置，B点表示眼睛的位置.

查看解析
16、如图甲所示，小刚在路过金沙遗址博物馆门口时，发现地面上出现了太阳神鸟的投影图案.他想用光路图解释这一现象，请在图乙中作出在光源O 的照射下，物体AB在地面上形成的影子A'B'.

查看解析
17、如图所示，电源电压恒定，R₁和 R₃为定值电阻，R₂为滑动变阻器.只闭合开关S₁ ， R₂的滑片滑到最左端，此时电流表Ⓐ的示数为I₁ ，电压表的示数为 U₁ ， R₁消耗的电功率为 P₁；随后将R₂的滑片滑到最右端，此时电流表Ⓐ的示数为I₁'，电压表的示数为 U₁'，R₁ 消耗的电功率为 P₁'.闭合开关S₁、S₂、S₃ ， R₂的滑片滑到最右端，此时电流表Ⓐ的示数为I，Ⓐ的示数为I₂ ， Ⓐ的示数为I₃ ，电路总功率为 P.已知P₁：P₁' $= 9 : 4, I - I_{2} = 0.6 A, I - I_{3} = 0.3 A, U_{1} - {U_{1}}^{'} = 0.6 V,$ ，下列结果正确的是 ( )

A、 $I_{1} : {I_{1}}^{'} = 3 : 2$ B、 $R_{3} = 18 Ω$ C、 $I_{2} = 0.5 A$ D、P=7.02 W

查看解析
18、如图甲，电源电压保持不变，小灯泡的额定功率为5 W，电压表测量范围为0~15 V，电流表测量范围为0~0.6 A，滑动变阻器允许通过的最大电流为1 A.在保证电路各元件安全的前提下，闭合开关S和S₁ ，断开开关S₂ ，将滑片 P 从最右端b向左最大范围移动到a点；闭合开关S和S₂ ，断开开关S₁ ，将滑片 P从a点向右移动到最右端b.图乙是这两次实验绘制出的 U-I图像，下列说法正确的是( )

A、小灯泡的额定电压为8 V，电源电压为 10 V B、闭合开关S 和 S₁ ，断开开关S₂ ，滑动变阻器R₁的阻值变化范围为4~32Ω C、闭合开关S和S₂ ，断开开关S₁ ，滑片P在a点时，R₂的功率为0.72 W D、闭合开关S和S₁ ，断开开关S₂ ，小灯泡L的功率变化范围为1.25~5 W

查看解析
19、将标有“2 A”但最大阻值未知的滑动变阻器 R₁、阻值为15Ω的R₂和标有“2.5 V 1.25 W”的灯泡 L(不计灯泡电阻变化)接入如图的电路，其中电源具有6 V 和另一电压未知的挡位，电压表测量范围为0~3V，电流表测量范围为0~0.6A.将电源调到电压未知的挡位，只闭合开关S 和S₁ ，当R₁接入电路的阻值为其最大阻值的 $\frac{1}{10}$ 时，灯泡正常发光，移动滑片使R₁接入电路的阻值增大6Ω，电流表示数变化了0.2A.下列选项正确的是（）

A、电源未知挡位的电压为4.5V B、R₁的最大阻值为50Ω C、保障电路安全，只闭合开关S和S₂ ，电路中的最小电流为0.4 A D、保障电路安全，只闭合开关S和S₂ ，电路消耗的最大功率和最小功率之差为1.95 W

查看解析
20、如图所示电路，电源电压U 恒定不变.只闭合开关S₁ ，电压表的示数为U₁ ，电流表Ⓐ示数为I₁ ， R₃消耗的功率为 P₃ ，电路的总功率为P总.闭合开关S₁、S₂、S₃ ，电压表的示数为U₁'，电流表Ⓐ示数为I₁'，电流表Ⓐ示数为I₂ ， R₃消耗的功率为 P₃'；断开开关S₂ ， Ⓐ示数相对于I₂变化了1A.已知 $R_{1} : R_{2} = 1 : 3, U_{1} : {U_{1}}^{'} = 1 : 6, {P_{3}}^{'} - P_{3} = 3.2 W .$ 下列结果正确的是( )

A、 $R_{1} = 5 Ω$ B、U=9 V C、 ${I_{1}}^{'} = 1.2 A$ D、 $P_{总} = 1.2 W$

查看解析
