1、 图甲是我国最大的半潜船“新光华”号，其排水量为10.2万吨(排水量是轮船装满货物时排开水的质量)，它的最大下潜吃水深度为30.5m(吃水深度是轮船在水中沉入水下部分的最深长度)，主甲板最深可潜入水下16m。它不仅能够运输海上钻井平台，还能够运输大型的战舰。
(1)、“新光华”号从长江驶到东海时，其吃水深度(填“变大” “变小”或“不变”)。“新光华”号可以通过水舱充水或排水来改变自身重力，当它所受重力(填“大于” “等于”或“小于”)浮力时，开始下潜。(2)、“新光华”号满载时受到的浮力大小为N，当它下潜到最大深度时，主甲板受到水的压强为Pa。 g取10 N/ kg)(3)、小明设计了如图乙、丙所示的装置模拟半潜船的运动过程，其中M模拟半潜船，内部有水舱，可以通过阀门排水或充水，N模拟货物，则由图乙到图丙的过程，物体M要通过阀门(填“排水”或“充水”)，M受到的浮力变(填“大”或“小”)。 -
2、创建文明城市，需要我们共同关注环境。某校兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻大小的倒数与空气质量指数的关系如图乙所示。已知电源电压保持6 V不变， 求：
(1)、当电压表的示数为4 V时，气敏电阻R的阻值。(2)、当空气质量指数为25时，通电1m in，电流通过 产生的热量。 -
3、小琪同学在做“测量小灯泡的电功率”的实验时，实验器材有三节新的干电池、额定电压为2.5V的小灯泡、规格不同的滑动变阻器、电压表、电流表、开关和导线。
(1)、将图甲电路连接完整。(要求：闭合开关，将滑动变阻器的滑片P向A端移动，电流表的示数变大，导线不得交叉)(2)、闭合开关，无论怎样移动滑动变阻器的滑片P，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是。(3)、排除故障后，闭合开关，移动滑动变阻器的滑片P到某位置，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向(填“A”或“B”)端移动，直到电压表的示数为V。(4)、小琪处理实验数据时，计算出了小灯泡的平均电功率(如下表)，你认为她这样处理数据是(填“合理”或“不合理”)的，理由是。实验序号
电压U/V
电流 I/A
电功率P/W
平均电功率 P/W
1
2.0
0.26
0.52
0.71
2
2.5
0.28
0.70
3
3.0
0.30
0.90
(5)、 实验提供的滑动变阻器规格分别为R1“5Ω 2 A”、R2“20Ω 1 A”、R3“100Ω 0.1A”，小琪在做上述实验时选择的应是(填“R1”“R2”或“R3”)。 -
4、小科同学利用铁架台、带有刻度的杠杆、细线、若干相同的钩码、弹簧测力计等实验器材探究杠杆的平衡条件。
(1)、在挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆(填“处于”或“不处于”)平衡状态，接下来应将杠杆两端的平衡螺母向(填“左”或“右”)调，使杠杆在水平位置平衡，目的是为了。(2)、移动钩码的位置，使杠杆重新在水平位置平衡(如图乙)，若在A、B下方各取下一个钩码，则杠杆(填“左”或“右”)端将下沉。(3)、如图丙所示，调节杠杆在水平位置平衡，在某处挂上适当的钩码后(图中未画出)，用弹簧测力计在杠杆C处竖直向上拉，使杠杆重新在水平位置平衡，则所挂钩码的位置和钩码受到的总重力分别是____(双选，填字母)。A、A处，3N B、A处，2N C、C处， 3N D、C处， 2N(4)、图丁为人们常用来测量物体质量的杆秤，它是利用杠杆原理来制作的。称量时把货物挂在A处的秤钩上，手提着B处或C处的提纽，调节秤砣的位置至D处，发现秤杆在水平位置平衡，秤杆上D处对应的读数就等于被测货物的质量。在使用杆秤时，为了称量质量较大的货物，手应该提着(填“B”或“C”)处的提纽；若秤砣有磨损，则物体质量的测量值将(填“偏大”或“偏小”)。 -

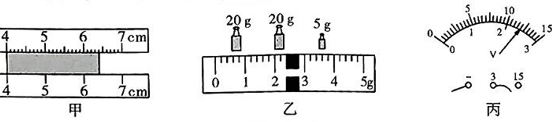

5、(1)、如图甲所示，用两把刻度尺测量同一个物体的长度，测量结果更精确的那把刻度尺显示物体的长度为cm。如图乙所示，天平的读数是g。如图丙所示， 电压表的示数是V。
(2)、小明用如图甲所示的实验装置探究水沸腾前后温度变化的特点。
①安装图甲中的装置时，应该先确铁圈A的位置。在确定铁圈A 的高度时，(填“需要”或“不需要”)先点燃酒精灯。
②小明根据实验数据绘制的水沸腾前后温度随时间变化的图像如图乙a所示。如果同组的小红减少烧杯中水的质量来做这个实验，则水沸腾前后温度随时间变化的图像可能是图乙中的(填“b”“c”或“d”)。
③小明在家里烧水煮饺子，当水烧开准备下饺子时，他妈妈提醒他锅里的水有点少，于是小明又往锅里迅速加了一大碗冷水(水量比锅里的少)，用同样大的火烧水直至将水再次烧开。下列能大致表示整个烧水过程中温度随时间变化的图像是(填字母)。
-
6、(1)、如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点。
(2)、)如图所示，物块静止在斜面上，请画出物块受到的支持力和摩擦力的示意图。
(3)、 如图所示，请把电源的正负极(用符号“+” “-”表示)填写在括号中并把电路图补充完整。要求：闭合开关时，条形磁铁与电磁铁之间互相排斥，并且向右移动滑动变阻器的滑片时，斥力增强。
-
7、图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路中，电阻R的阻值为10Ω，闭合开关S，电流表的示数为0.2A，则电源电压为V，干路电流为A，此时灯泡L的电功率为W。
-
8、如图所示，将一个长方体物块放在水平桌面上。若沿虚线 aa'将它切成两块，拿去上面的部分，则剩余物块对桌面的压力将。若沿虚线 bb'将它切成两块，拿去右边的部分，则剩余物块对桌面的压力将、压强将。(均填“变大”“不变”或“变小”)
-
9、如图所示，将铅笔芯接在a、b之间，灯泡发光，说明铅笔芯是(填“导体”或“绝缘体”)；将不同的导体分别接在a、b之间，通过观察比较来判断不同导体电阻的大小；若两个导体的电阻差异不大，可以在电路中串联一个作进一步判断。
-
10、如图所示，大雁塔屹立西安城南已近千年，是西安市城市名片之一。小明通过一个透明的玻璃球，可看到远处的大雁塔反转了过来，该玻璃球相当于凸透镜，对光具有作用；远处的大雁塔通过玻璃球成了一个倒立、缩小的像，当玻璃球远离大雁塔时，可以看到像的大小将(填“变大”“变小”或“不变”)。
-
11、物理与生活密切相关，学好物理可以帮助我们解决生产、生活中的问题。
(1)、家庭电路中，灯泡和控制此灯泡的开关之间是联的；洗衣机工作时，它的金属外壳要接。(2)、图甲是小明家书房的一个两孔插座，他用试电笔测试插座的A孔，氖管发光。若想把图乙中的灯泡L接入电路中，将插头的(填“C”或“D”)插脚插入A孔更安全。 -
12、能源家族中，有煤、石油、风能、水能，以上列举的能源属于不可再生能源的。电能是(填“一次能源”或“二次能源”)，它可以使电动机转动，同时该过程中产生的内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量的转化具有性。
-
13、阅读下列短文，回答问题。
嫦娥四号月背之旅
月球是地球的天然卫星，月球绕地球公转的周期与自转周期相同，所以月球总是同一面背对地球，这一面被称为月球背面。物体在月球上的重力只有地球上的
。月球背面与地球间的通讯是一个难题，为解决该问题，我国在2018年5月成功发射了人类史上首个月球信号中继卫星“鹊桥”（如图甲所示）。2018年12月8日，我国又将嫦娥四号探测器送入太空。嫦娥四号经历地月转移、近月制动、环月飞行和落月过程，最终在月球背面软着陆，成为人类史上首个着陆于月球背面的无人探测器。为避免嫦娥四号在着陆瞬间“闪着腰”，工作人员给它研制了4条强有力的“腿”，让它既能平稳着陆，又能有效“吸收”着陆时产生的冲击力，防止它携带的设备被震坏。在嫦娥四号的“腿”上，还“长着”脸盆一样的圆形“大脚掌”（如图乙所示）。“大脚掌”中央装有一个形如足弓的金属构件，可以有效分散冲击力。
嫦娥四号由着陆器与巡视器（即月球车，又称“玉兔二号”）组成，2019年1月3日，巡视器与着陆器成功分离，“玉兔二号”利用其底部6个带齿纹的轮子有效增大了与月面间摩擦，顺利在月背表面行驶。“玉兔二号”配有全景相机、红外成像光谱仪，测月雷达等科学探测仪器，总质量仅135kg，是世界上质量最小的月球车。
(1)、“鹊桥”中继星在轨道上运行时，受到的力 （选填“是”或“不是”）平衡力；(2)、嫦娥四号探测器“腿”上的圆形“大脚掌”可 （选填“减小”或“增大”）对月面的压强。(3)、为增大与月面间的摩擦，“玉兔二号”采用的装置是 ；(4)、若“玉兔二号”每个轮子触月面积为100cm2 ， 则“玉兔二号”对水平月面的压强为 Pa（地球上g取10N/kg）。 -
14、阅读短文，回答问题。
负压病房
新冠肺炎疫情期间，火神山医院和雷神山医院的负压病房是救治重症患者及保护医护人员的重要建筑。负压病房是指病房内的气压低于病房外的气压，以便病房外的新鲜空气可以流进病房，而病房内被患者污染过的空气不会泄漏出去，而是通过专门的通道收集到指定的地方。负压病房能够保证病房外的地方不会被污染，从而减少了人员被感染的几率。
仔细阅读上面的文字，回答下列问题。
(1)、负压病房内的气体压强 （选填“大于”、“小于”或“等于”）室外的大气压，空气从 流向 。（后两空选填“室内”或“室外”）(2)、在抢救重症患者的时候，医生需要穿上防护服。为保护医生，防护服内的气压应 （选填“大于”、“小于”或“等于”）病房内的气压。(3)、下列现象中有可能处于“负压”状态的是____。A、充满气后的汽车轮胎 B、万米高空飞行中的飞机机舱 C、用吸管从瓶中吸饮料 -
15、一个平底容器的重力2N，底面积为0.01m2。在容器中装入8N的水，水的深度为0.05m。求：（ρ水＝1.0×103kg/m3 ， g＝10N/kg）
(1)、杯底受到水的压强p和压力F；(2)、容器对水平地面的压强p'。 -
16、如图是研究压力的作用效果与哪些因素有关的实验，实验器材是：一块海绵、一只小袋、一个大砝码、木板、实验时，按图甲、乙、丙、丁四种方式放置器材。
(1)、实验时压力的作用效果的大小可以通过比较海绵的 来确定。(2)、比较 两图可知，当受力面积一定时，越大，压力的作用效果越明显。(3)、如图丙和丁所示，木板和海绵受到的压强 （选填“相同”或“不同”）。 -
17、图甲是“探究影响滑动摩擦力大小因素”的实验装置：弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板。
(1)、实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做 运动，滑动摩擦力 （选填“大于”、“等于”或“小于”）拉力。(2)、比较图甲1、2两次实验，得出结论：在接触面粗糙程度相同时，越大，滑动摩擦力越大。(3)、比较图甲 两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系。(4)、小明利用第1次实验时的器材探究滑动摩擦力的大小与物体运动速度是否有关，在其中一次操作中，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块在4～6s受到的摩擦力为 N，在6～8s受到的摩擦力为 N。 -
18、在探究液体内部压强大小影响因素的实验中：
(1)、如图1所示的仪器叫微小压强计，将橡皮膜放入水中，U形管内水面出现高度差，这说明液体内部存在 。(2)、将水中橡皮膜的探头朝向不同方向，比较图A、B、C可知，同种液体在同一深度处的各个方向的压强 。(3)、小明将压强计放入甲、乙两种溶液中，现象如图3所示，由此可知甲液体的密度 乙液体的密度（选填“大于”、“小于”或“等于”）。 -
19、如图所示，站在水平桌面上的玩偶是2022年北京冬奥会吉祥物“冰墩墩”。请在图中画出“冰墩墩”所受重力及支持力的示意图（O为重心）。
-
20、如图所示，木板B放在粗糙的水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在直立墙壁上，用大小为10N的水平力F向左拉动B，使B以1m/s的速度做匀速运动，这时绳水平拉力为T，则A受到水平向（填“左”或“右”）的摩擦力（填“静”或“滑动”），拉力F拉力F（填“大于”、“小于”或“等于”）。
