1、如图所示，竖直平面内有水平向左的匀强电场E，M点与N点在同一电场线上，MN连线的中垂线上有一P点。两个完全相同的带等量正电小球，以相同大小的初速度 $v_{0}$ 分别从M点和N点沿竖直平面进入电场。N点的小球垂直电场线进入，M点的小球与电场线成一定夹角进入，两小球恰好都能经过P点，在此过程中，下列说法正确的是（）

A、电场力对两小球做功相同 B、两球的机械能变化量相同 C、两球到达P点时的电势能都减小 D、两球到达P点的速度 $v_{N}$ 一定大于 $v_{M}$

查看解析
2、酒后开车危害无穷，必须严厉打击．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用于测试汽车司机是否酒驾， $R_{1}$ 为气敏电阻， $R_{2}$ 为定值电阻。 $R_{1}$ 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势E、内阻r保持不变，电流表和电压表均为理想电表。若测试对象呼出的气体中酒精气体浓度越大，则（）

A、测试仪中电压表的示数越小 B、测试仪中电流表的示数越大 C、测试仪中电源的效率越小 D、电源内部发热功率变大

查看解析

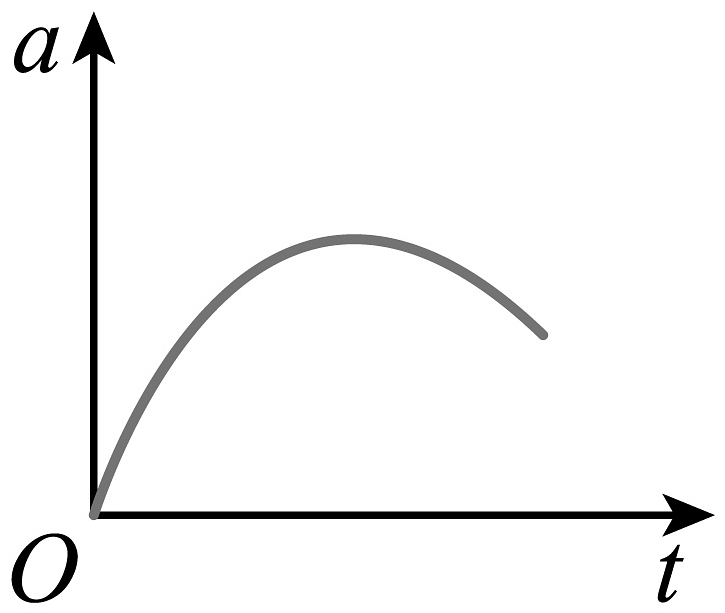

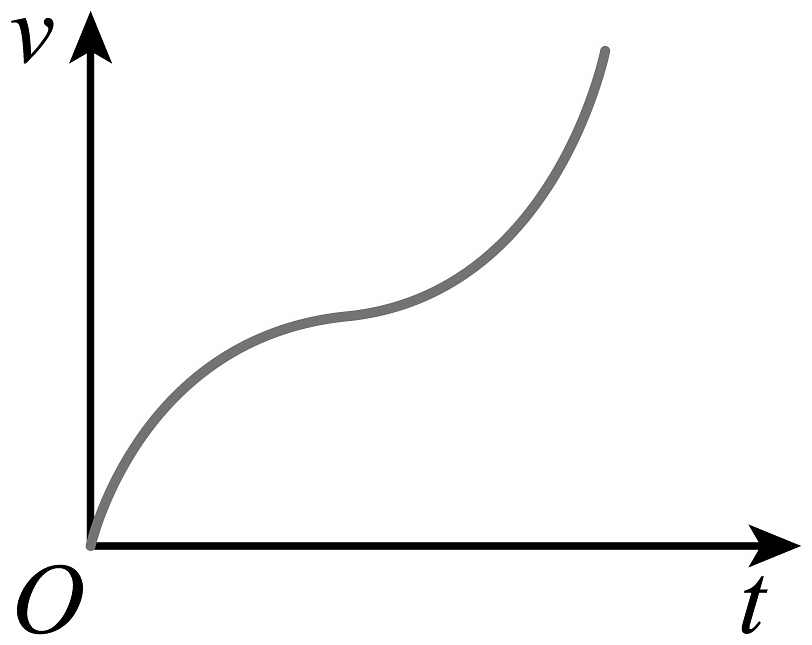

3、两个等量同种正点电荷分别固定于光滑水平面上，两点电荷连线的中垂线上有A、B，C三点如图所示（中垂线也在水平面内），一个带电小物块从C点由静止释放，沿路径 $C - B - A$ 运动，小物块运动过程中的加速度a、速度v、电势能 $E_{P}$ 以及从 $C \to A$ 的电势 $φ$ 随时间变化的关系图像可能正确的是（）

A、 B、 C、 D、

查看解析
4、科学家们研发了一种像“橡皮泥”一样的新材料。据称，这种材料可塑性强且可在室温下制造，但导电性却堪比金属，可能会帮助塑造新一代电子设备。如图为一该材料制作的圆柱形导体，现将其压缩，则（）

A、该材料的电阻率变小 B、该材料的电阻率变大 C、该材料AB两端的电阻变小 D、该材料AB两端的电阻变大

查看解析
5、一束电子流在U₁=4500V的电压作用下得到一定速度后垂直于平行板间的匀强电场飞入两板间的中央，如图所示．若平行板间的距离d=1cm，板长l=5cm，求：
（1）电子进入平行板间的速度多大？
（2）至少在平行板上加多大电U₂才能使电子不再飞出平行板？（电子电量1.6×10^﹣19C，电子的质量9×10^﹣31kg）

查看解析
6、如图所示，已知电阻R₁=4.0Ω，R₂=6.0Ω，电源内阻r=0.60Ω，电源的总功率P_总=40W，电源输出功率P_出=37.6W．求：

（1）A、B间的电压U；
（2）电源电动势E；
（3）R₃的阻值．

查看解析
7、用如图所示的电路，测定某电源电动势和内阻。通过多次测量并记录对应的电流表示数 $I$ 和电压表示数 $U$ ，利用这些数据在图中画出了 $U - I$ 图线。由图线可以得出此干电池的电动势 $E =$ $V$ （保留至小数点后两位）、内阻 $r =$ $Ω$ （保留三位有效数字），该实验由于系统误差使电池电动势的测量值（填“偏小”、“偏大”或“不变”）。

查看解析
8、如图是等量异种电荷周围的一些点，O是两电荷连线的中点，B、C是连线上相对O对称的两点，E、F是连线中垂线上也相对O对称的两点，选无限远处电势为零，则以下说法正确的是（）

A、B、C两点场强大小相等、方向相同，电势也相等 B、E、F两点场强大小相等、方向相同，电势也相等 C、一负电荷由B沿连线运动到C，则电场力做负功，电势能减小 D、将某一电荷从B点移动到E点所做功等于将该电荷从B点移动到无穷远处所做的功

查看解析
9、如图所示电路中，电压表和电流表均视为理想电表，灯泡L的电阻恒定不变，电源内阻不可忽略。闭合电键S，将滑动变阻器滑片P缓慢向右移动过程中，电压表示数变化量的绝对值为ΔU电流表示数变化量的绝对值为ΔI，则下列判断正确的是（　　）

A、灯泡变暗 B、电容器的带电量变大 C、 $\frac{Δ U}{Δ I}$ 不变 D、电源的效率增大

查看解析

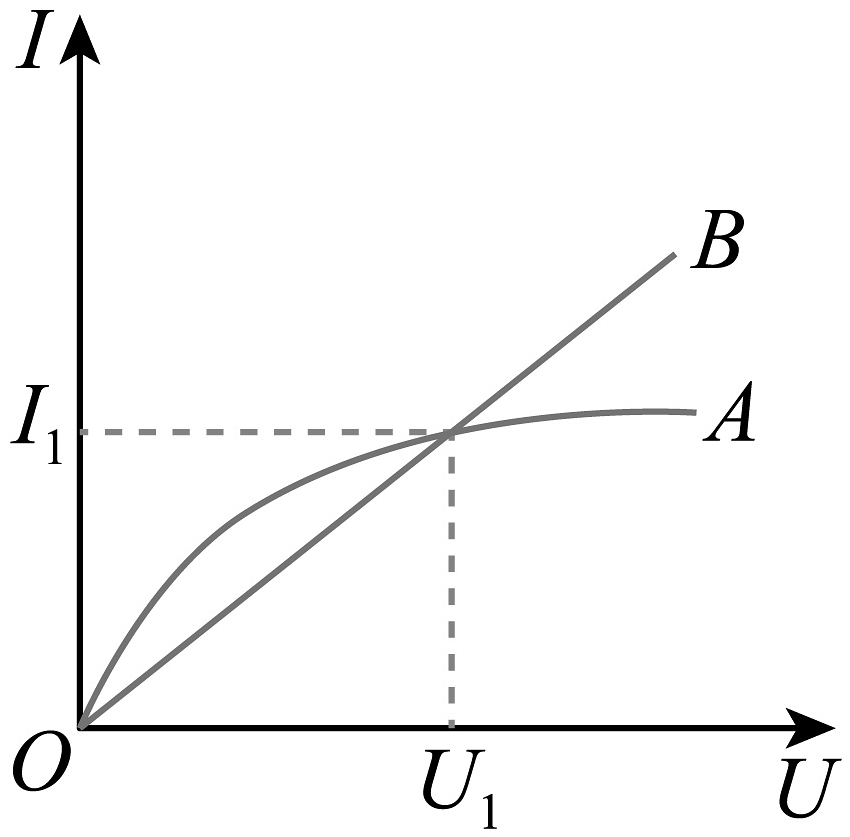

10、如图所示为A、B两电阻的伏安特性曲线，关于两电阻的描述正确的是（　　）

A、电阻A的阻值随电流的增大而减小，电阻B的阻值不变 B、在两图线交点处，电阻A的阻值等于电阻B的阻值 C、在两图线交点处，电阻A的阻值大于电阻B的阻值 D、在两图线交点处，电阻A的阻值小于电阻B的阻值

查看解析
11、如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子仅在电场力作用下以某一初速度沿电场线由A运动到B的过程中，动能减小，则（　　）

A、场强大小E_A>E_B B、电势φ_A<φ_B C、电场线方向由B指向A D、若Q为负电荷，则Q在B点右侧

查看解析

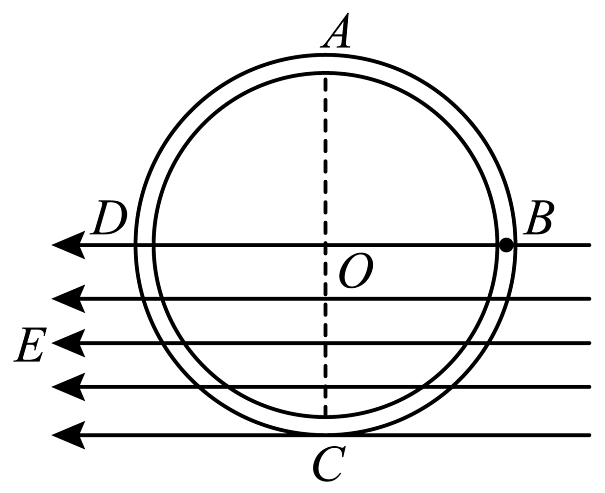

12、如图所示，半径R=35cm的环形塑料管竖直放置，管的内壁光滑且管的内径远小于环的半径。AC为该环的竖直直径，BD为该环的水平直径，在直径BD及其以下部分有方向水平向左，场强大小E=5N/C的匀强电场。当将一质量m=0.4kg，电荷q=+0.8C的小球从管中B点由静止开始释放，g取10 m/s² ，求：
（1）小球第一次经过C点和A点时对管壁的压力大小之比；
（2）小球第二次和第一次经过A点时对管壁的压力大小之比。

查看解析

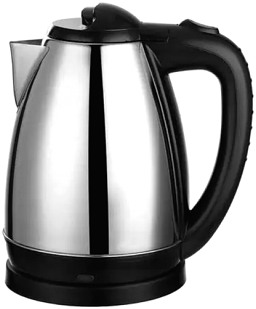

13、小明妈妈新购买了一只苏泊尔SWJ-50型电热水壶，其铭牌如图所示。小明在一个标准气压下，发现将一满壶初温为20 ℃的水在电热水壶正常工作时恰好烧开的时间为5 min。[已知c_水=4.2×10³J/（kg•℃），电热水壶发热电阻丝的电阻不变]
(1)求水吸收的热量；
(2)求消耗的电能；
(3)小明发现在用电高峰时，同样烧开一满壶初温为20 ℃的水需要的时间是363 s，求电热水壶两端的实际电压。（设电热水壶的加热效率相同）
型号
WSJ﹣50
额定电压
220 V
额定功率
800 W
水壶容积
500 mL

查看解析

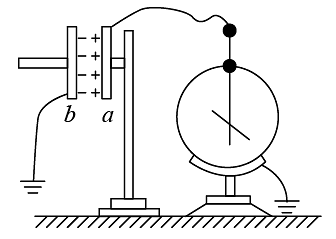

14、研究与平行板电容器电容有关因素时，用一平行板电容器与一静电计连接，平行板电容器b板和静电计外壳接地，实验装置如图所示，下列说法正确的是（　　）

A、实验时，静电计的指针偏转角度大小反应两平行板电容器间的电势差大小 B、实验中，只将电容器b板向上平移，静电计指针的张角变小 C、实验中，只在极板间插入有机玻璃板，静电计指针的张角变小 D、实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大

查看解析

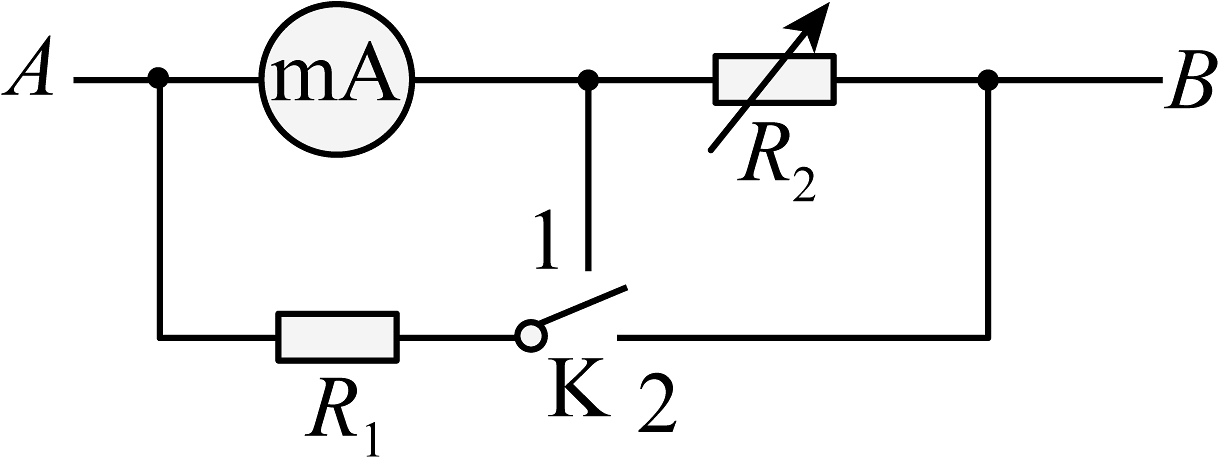

15、在某次创新实验大赛中，一实验小组需要使用量程为（0~3A）的电流表和量程为（0~15V）的电压表。主办方仅给提供一只毫安表（内阻R_g=99Ω，满偏电流I_g=6mA），定值电阻R₁=1Ω，以及0~9999.9Ω的变阻箱R₂。该实验小组根据实验器材设计的电路如图所示，则（　　）

A、电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R₂=40Ω B、电键K掷于1时，可改装成量程为0~15V的电压表，此时R₂=2401Ω C、电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R₂=400Ω D、电键K掷于2时，可改装成量程为0~15V的电压表，此时R₂ =24Ω

查看解析
16、欧姆调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是（　　）

A、为了测量得更准确，应直接用“×10”挡测量 B、为了测量得更准确，应换挡重新测量，但不需要重新进行欧姆调零 C、为了把电阻值测得更准一些，应换用“× 1”挡重新测量 D、为了把电阻值测得更准一些，应换用“× 100”挡重新测量

查看解析
17、测定电源的电动势和内阻”的实验中，下列注意事项中错误的是（）

A、应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显 B、应选用内阻较小的电压表和电流表 C、移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载 D、根据实验记录的数据作U–I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧

查看解析

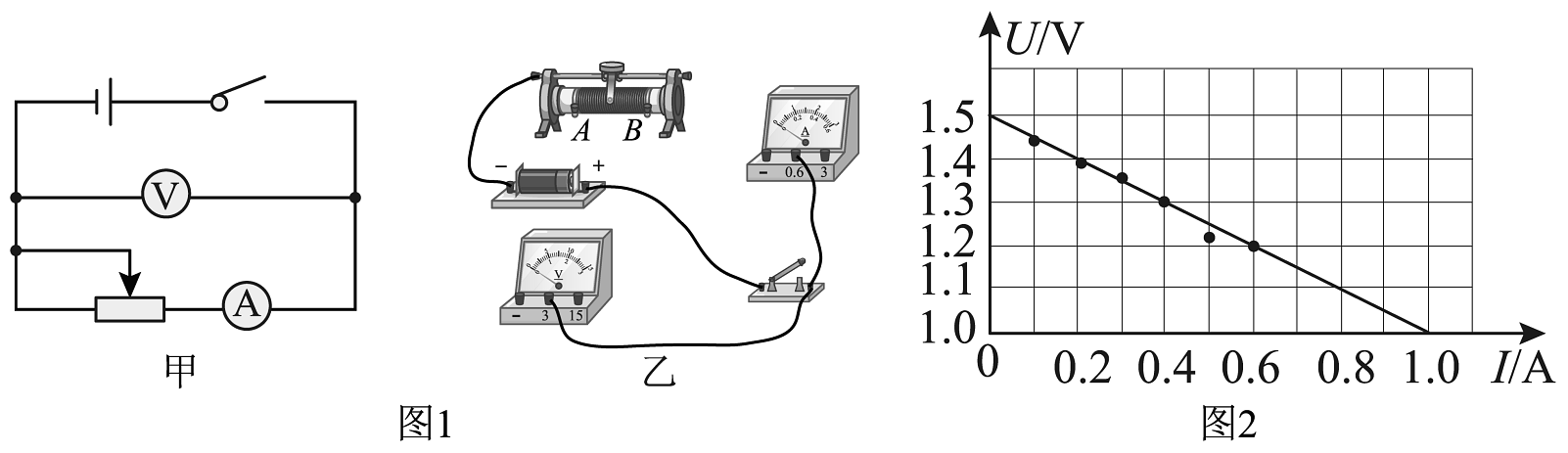

18、某同学在测量1节干电池的电动势和内阻的实验中，已连接好部分实验电路。
(1)按图1-甲所示的实验电路，把图1-乙中剩余的电路连接起来。
(2)根据实验测得的5组数据画出的U-I图线如图2所示，则干电池的电动势E=V，内阻r=Ω。（均三位有效数字）
(3)若不计测量中的偶然误差，用这种方法测量得出的电动势和内电阻的值与真实值相比较，电动势E（选填“偏大”或“相等”或“偏小”），内电阻r（选填“偏大”或“相等”或“偏小”）。

查看解析
19、有一研究性学习小组测量某金属丝的电阻率。

(1)、用螺旋测微器在金属丝上三个不同位置分别测量金属丝的直径。某次测量时，螺旋测微器示数如图甲所示，读数为mm。

(2)、实验电路如图乙所示，实验室提供了待测金属丝R_x（接入电路部分的阻值约几欧）电源E（3V，内阻不计）、开关S、导线若干，还备有下列实验器材：
A．电压表V₁（0～3V，内阻约2kΩ）
B．电压表V₂（0～15V，内阻约15kΩ）
C．电流表A₁（0～3A，内阻约0.01Ω）
D．电流表A₂（0～0.6A，内阻约0.05Ω）
E．滑动变阻器R₁（0～10Ω，0.6A）
F．滑动变阻器R₂（0～2kΩ，0.1A）
应选用的实验器材有（填实验器材前的序号）。

(3)、测得金属丝接入电路部分的长度L和金属丝直径的平均值d。正确连接电路，测得多组电压表示数和对应电流表示数，通过描点作出的U—I图像（题中没画出图）为一条过原点的倾斜直线，其斜率为k。则金属丝的电阻率ρ=。（结果用题中所给字母表示）

查看解析
20、如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流 $I_{g} = 2 mA$ ，内电阻 $R_{g} = 300 Ω$ ，则下列说法正确的是（　　）

A、甲表是电流表，R增大时量程增大 B、甲图中，若改装成的电流表的量程为 $0.6 A$ ，则R=10Ω C、在甲图中，若改装成的电流表的量程为 $0.6 A$ ，则R=1.003Ω D、在乙图中，若改装成的电流表的量程为 $3V$ ，则 $R = 1200 Ω$

查看解析
