高中物理鲁科版（2019）-试题列表-第10页

1、电场可以对“带电体”施加力的作用，当今世界已经研发利用电场的力的性质来控制“带电体”的运动，在科研、工业、医疗、军事等领域的发展提供前沿技术支持。

(1)、如图是静电推进装置的原理图，发射极与吸板分别接在直流电源两端，两极间产生电场，虚线为等差等势面。在电场力的作用下，一个带电液滴从发射极加速飞向吸板，a、b是其路径上的两点，不计液滴重力，则（　　）

A、液滴带正电，b点电场强度大 B、液滴带正电，a点电场强度大 C、液滴带负电，b点电场强度大 D、液滴带负电，a点电场强度大

(2)、平行板电容器C的极板水平放置，它和三个可变电阻及电源连接成如图所示的电路。今有一质量为m的带电油滴在两极板之间静止悬浮。为了使油滴上升，可采用的办法是（　　）

A、增大R₁ B、增大R₂ C、增大R₃ D、增大C的极板间距

(3)、如图，四幅图描绘了生活中常见的电容器，下列说法叙述正确的是（　　）

A、图甲为可变电容器，动片旋出时可以使其与定片的距离增大，从而改变电容 B、图乙为莱顿瓶，瓶内外锡箔相当于电容器的两个极板，可以用来储存电荷 C、图丙中电容器只要与电源相连，电流表的示数始终不为零 D、图丁所示是电解电容器，击穿电压为80 V

(4)、如图，等腰直角三角形ABC三个顶点各固定一个点电荷，AB中点M处的电场强度方向指向C，若B、C两处电荷互换位置，则互换后M点的电场强度方向垂直于BC，A点处点电荷的电荷量的绝对值为q，AC = L，静电力常量为k。则下列判断正确的是（　　）

A、原来B点处点电荷带正电 B、原来B点处点电荷电荷量的绝对值为q C、原来C点处点电荷电荷量的绝对值为

\sqrt{2} q

D、原来M点处电场强度大小为

k \frac{4 q}{L^{2}}

(5)、如图所示，半径为2r的均匀带电球体电荷量为Q，过球心O的x轴上有一点P，已知P到O点的距离为3r，现若挖去图中半径均为r的两个小球，且剩余部分的电荷分布不变，静电力常量为k，则下列分析中正确的是（　　）

A、挖去两小球前，两个小球在P点产生的电场强度相同 B、挖去两小球前，整个大球在P点产生的电场强度大小为

k \frac{Q}{9 r^{2}}

C、挖去两小球后，P点电场强度方向与挖去前相同 D、挖去两小球后，剩余部分在P点产生的电场强度大小为

\frac{400 - 27 \sqrt{10}}{3600} k \frac{Q}{r^{2}}

(6)、如图所示，用一条绝缘轻绳在竖直平面内悬挂一个带正电小球，小球质量为1.0 × 10⁻³ kg，所带电荷量为2.0 × 10⁻⁸ C。现加水平方向的匀强电场，平衡时绝缘轻绳与竖直方向夹角为30°。取g = 10 m/s² ，求：

①匀强电场的电场强度；

②若可以加任意方向的匀强电场，平衡时绝缘轻绳与竖直方向夹角仍为30°，则所加匀强电场电场强度大小的最小值是多大，方向如何。

查看解析

2、α粒子由2个质子和2个中子构成，其质量和电荷量分别为m、2e。若放射出的α粒子（不计重力）进入一分布有场强大小为E的匀强电场的空间中。如图所示，α粒子恰沿与y轴成30°方向做单向直线运动。

(1)、空间中电场的场强方向可能（　　）

A、与x轴正方向夹角30° B、与y轴正方向夹角30° C、与z轴正方向夹角30 D、与x轴负方向夹角30° E、与y轴负方向夹角30° F、与z轴负方向夹角30°

(2)、沿x、y、z轴三个方向，电势变化最快的是（　　）

A、x轴 B、y轴 C、z轴

(3)、α粒子运动距离s后，电势能的变化情况可能是（　　）

A、保持不变 B、增加Ees C、减小Ees D、增加2Ees E、减小2Ees

查看解析

3、家庭电路由入户电源线（火线，零线）、电能表、总开关、断路器、用电器、导线、插座开关组成。火线相当于实验室电路的电源正极，零线相当于电源负极，火线和零线之间的电压为交流电

220 V

，所以家庭电路比实验室电路连接要更注重安全性，尤其在电路出故障进行维修时要尽可能避免危险。

(1)、作图题：在符合安全用电的原则下，在图中用笔画线代替导线正确连接电路。

(2)、节日用的一串串小彩灯中，每个灯的构造都如图所示，除灯丝电阻

R_{1}

外，在灯丝引线上还并联有金属丝

R_{2}

，下列说法中正确的是（　　）

A、正常工作时电流主要流过

R_{1}

B、

R_{2}

的阻值远大于

R_{1}

C、灯丝断后电流只流过

R_{2}

D、不发光的灯越多，剩余亮着的灯就越亮

(3)、图（a）中的元件符号表示用伏安法测电池电动势和内电阻实验中所用的器件。

①试在图中画出连线，将器件连接成为实验电路。

②设所得的 $U - I$ 图线如图（b）所示，可求出电池的电动势为 $V$ ，电池内阻为 $Ω$ 。

(4)、在如图所示的电路中，电阻R两端的电压是U；当将R换成3R之后，其两端的电压为2U。则电路换成3R时的电流是电路接入R时的倍；该电源内电阻r（填写“存在”或“不存在”）；理由是。

(5)、如图所示，电路中有四盏相同规格的灯，规格均为“

6 V

，

6 W

”，

R_{0} = 0.5 Ω

，

E = 9 V

，

r = 2.5 Ω

；

①要使电灯消耗的总功率最大，应该接盏灯，该功率是 $W$

②要使电阻 $R_{0}$ 上消耗的电功率最大，应该接盏灯；

③要使电源输出功率最大，应该接盏灯。

(6)、一台小型电动机在

12 V

的电压下工作，通过的电流是

0.5 A

。该电动机能在

1 \min

内把

9.6 kg

的物体匀速提升

3 m

。不计各处摩擦，

g

取

10 m / s^{2}

，求电动机的输入电功率、输出机械功率、电动机的效率及电动机线圈的电阻。

查看解析

4、磁场，自古以来便吸引着人类的好奇心。从古代司南指引方向，到现代科技中无所不在的应用，它跨越时空，见证了人类文明的进步与科技的飞跃。

(1)、一根长为

20 cm

的通电导线放在匀强磁场中，导线中的电流为

0.05 A

，导线与磁场方向垂直，若它受到的磁场力大小为

2 \times 10^{- 3} N

，则磁感应强度为

T

；若将导线中的电流增大为原来的2倍，其他条件不变，则通电导线受到的磁场力变为原来的倍。

(2)、矩形金属线框位于通电长直导线附近，线圈与直导线在同一竖直平面内，线框的两个边与直导线平行，若使长直导线中的电流增大，线框中产生感应电流（选填“能”或“不能”）；为使得线框中产生感应电流，可以让线框平移（选填“向上”或“向右”）。

(3)、1820年，丹麦物理学家发现了“电流的磁效应”，建立了电和磁的联系。1831年，通过多年的实验研究终于实现了“磁生电”的梦想，发现了电磁感应定律，并且制造了世界上第一台电动机和发电机。

(4)、如图所示，矩形线框面积为S，处于磁感应强度大小为

B

的匀强磁场中，线框可绕如图所示的方向与磁场垂直的虚线轴转动，当线框平面与磁场方向的夹角为150°时穿过线框的磁通量为；从当前位置转动240°后，穿过线框的磁通量的变化量的绝对值为。

(5)、作图题：在“用

DIS

研究通电螺线管的磁感应强度”的实验中，调节传感器的高度，使它的探管正好在螺线管的轴线上，用该传感器测量

M

、

N

之间各点的磁感应强度

B

的大小，并将传感器顶端与

M

点的距离记作

x

，试定性画出

B - x

图像。

(6)、画出由电流产生的磁场方向确定导线或线圈中的电流方向。

(7)、电磁波的应用非常广泛，电磁波家族成员很多，有无线电波、红外线、可见光、紫外线、

X

射线、

γ

射线等，电视机的遥控器是利用工作的；军事上雷达利用电磁波可以探测飞机的踪迹，某雷达从发出到接收由飞机反射回的电磁波的时间为

8 \times 10^{- 4} s

，则飞机与雷达的距离为

km

（光速为

3.0 \times 10^{5} km / s

）。

(8)、可燃冰是一种天然气水合物的俗称，每立方米可燃冰可释放164立方米甲烷。可燃冰虽好，但开采不易。2017年我国突破了这一开采技术。那么可燃冰所含有的能量形式是（　　）

A、核能 B、化学能 C、内能 D、太阳能

查看解析

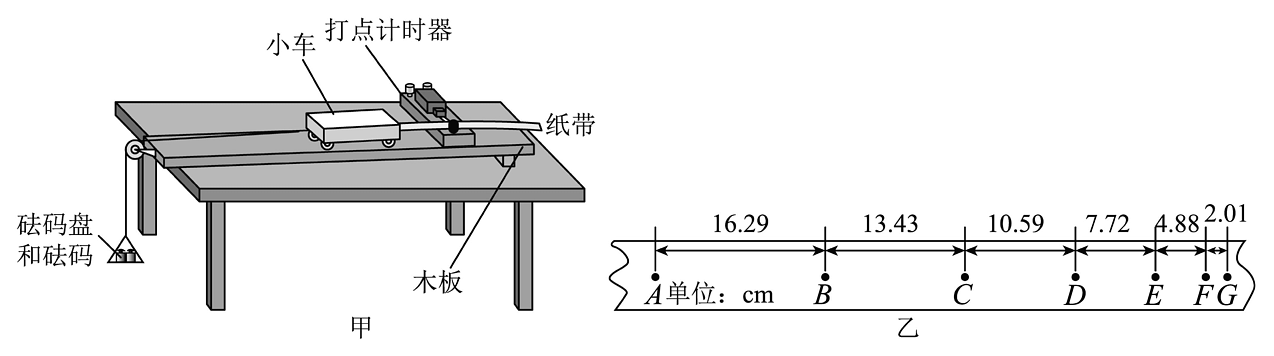

5、在某次探究加速度与力、质量的关系实验中，甲、乙、丙、丁四位同学分别设计了如图所示的实验装置，小车总质量用M表示，重物质量用m表示。

(1)、不需要小车质量远大于重物质量的方案是（多选）。

(2)、需要补偿阻力的方案是（多选）。

(3)、在通过调整长木板的倾角来补偿阻力时，正确的操作是______。

A、小车后面安装纸带，前面挂重物 B、小车后面安装纸带，前面不挂重物 C、小车后面不安装纸带，前面挂重物 D、小车后面不安装纸带，前面不挂重物

(4)、某次实验得到的纸带如图所示，已知所用电源的频率为50Hz，相邻2个计数点之间还有4个计时点没有标出，可求出小车的加速度大小为

m / s^{2}

（计算结果保留2位有效数字）。

(5)、按正确实验步骤进行实验，若乙、丙、丁三位同学发现某次测量中力传感器和弹簧测力计读数相同，通过计算得到小车的加速度均为a，则乙、丙、丁实验时所用小车总质量之比为。

查看解析

6、某实验小组通过如图所示的装置验证向心力的表达式，滑块套在水平杆上，随杆一起绕竖直杆做匀速圆周运动，力传感器通过一细绳连接滑块，用来测量向心力F的大小，滑块上固定一遮光片，宽度为d，与固定在铁架台上的光电门可测量滑块的角速度ω、旋转半径为R，每经过光电门一次，通过力传感器和光电门就同时获得一组向心力F和角速度ω的数据。

(1)、某次旋转过程中遮光片经过光电门时的遮光时间为Δt，则角速度ω = ；

(2)、以F为纵坐标，以（填“

\frac{1}{Δ t}

”“

Δ t^{2}

”或“

\frac{1}{Δ t^{2}}

”）为横坐标，可在坐标纸中描出数据点作一条直线；若所得图像的斜率为k，则滑块的质量为（用所测物理量k、d、R、ω表示）。

查看解析

7、如题图甲，辘轳是古代民间提水设施，由辘轳头、支架、井绳、水斗等部分构成。如题图乙为提水设施工作原理简化图，某次需从井中汲取m=2kg的水，辘轳绕绳轮轴半径为r=0.1m，水斗的质量为0.5kg，井足够深且井绳的质量忽略不计。t=0时刻，轮轴由静止开始绕中心轴转动，其角速度随时间变化规律如题图丙所示，g取

10 m / s^{2}

，则（　　）

A、水斗速度随时间变化规律为v=0.4t B、井绳拉力瞬时功率随时间变化规律为P=10t C、0~10s内水斗上升的高度为4m D、0~10s内井绳拉力所做的功为520J

查看解析

8、如图所示，倾角

θ

为

37 °

的斜劈静止在水平面上，从与斜劈顶点

Q

等高的

P

点抛出一小球，其初速度

v_{0}

大小为

10 m / s

，方向与水平方向夹角

θ

为

37 °

，小球刚好从

Q

点沿斜劈向下运动。忽略一切摩擦和空气阻力，重力加速度

g = 10 m / s^{2}

，

sin 37 ° = 0.6

，

cos 37 ° = 0.8

。下列说法正确的是（）

A、小球从抛出到落在斜劈上的时间为

1.6 s

B、

P

、

Q

两点间的距离为

9.6 m

C、小球在斜劈上运动过程中，小球机械能守恒 D、小球在斜劈上运动过程中，斜劈对小球做负功

查看解析

9、如图所示，轻质弹簧一端固定，另一端与质量为m的圆环相连，圆环套在倾斜的粗糙固定杆上，杆与水平面之间的夹角为α，圆环在A处时弹簧竖直且处于原长。将圆环从A处静止释放，到达C处时速度为零。若圆环在C处获得沿杆向上的速度v，恰好能回到A。已知

A C = L

， B是AC的中点，弹簧始终在弹性限度之内，重力加速度为g，则（　　）

A、下滑过程中，环的加速度逐渐减小 B、下滑过程中，环与杆摩擦产生的热量为

\frac{1}{2} m v^{2}

C、从C到A过程，弹簧对环做功为

m g L \sin α - \frac{1}{4} m v^{2}

D、环经过B时，上滑的速度小于下滑的速度

查看解析

10、如图，某侦察卫星在赤道平面内自西向东绕地球做匀速圆周运动，对该卫星监测发现，该卫星离我国北斗三号系统中的地球同步轨道卫星的最近距离为

r

，最远距离为

3 r

。则下列判断正确的是（）

A、该侦察卫星的轨道半径为

2 r

B、该侦察卫星的运行周期为

8 h

C、该侦察卫星和某地球同步卫星前后两次相距最近的时间间隔为

8 \sqrt{2} h

D、该侦察卫星与地心连线和地球同步卫星与地心连线在相等时间内扫过的面积之比为

1 : \sqrt{2}

查看解析

11、无级变速汽车变速箱的工作原理可以简化为如图所示的装置，两个相同锥体A、B水平放置，它们的中心轴分别与动力输入端和动力输出端连接，动力输入端的中心轴带动锥体A转动，锥体A带动钢带转动的同时，钢带在锥体上前后移动，改变转速比，实现变速。a、b是锥体上与钢带接触的两动点，不计钢带的形变且钢带所在的平面始终与两中心轴垂直，若保持动力输入端中心轴转速不变，则钢带由后向前运动的过程中（　　）

A、动点a、b的线速度相等且逐渐减小 B、锥体B的转速增大 C、汽车在减速 D、动点a、b的向心加速度大小之和减小

查看解析

12、一辆小轿车在平直路面上以恒定功率加速，其加速度a和速度的倒数

\frac{1}{v}

的关系如图所示。已知轿车的总质量为1300kg，其所受的阻力不变，则轿车（　　）

A、速度随时间均匀增大 B、加速度随时间均匀减小 C、所受阻力大小为2.73×10³N D、电动机输出功率为9.1×10³W

查看解析

13、在物理学发展的进程中，人们通过对某些重要物理实验的深入观察和研究，获得正确的理论认识。下列图示的实验规律对应的说法正确的是（　　）

A、图甲是用多种频率的光进行光电效应实验，所得到的光电流与所加电压的关系，a光的频率最大 B、图乙是卢瑟福进行α粒子散射图景，卢瑟福通过实验分析数据后提出核式结构模型 C、图丙是黑体反射电磁波的强度与波长的关系，温度升高，所有反射的电磁波的强度都随温度升高而增大 D、图丁是衰变过程

\frac{m}{m_{0}}

随时间的变化规律，说明每个半衰期发生衰变的原子核数量相同

查看解析

14、如图

(a)

所示，一个质量

m = 1 kg

的物块静止在水平面上，现用水平力

F

向右拉物块，

F

的大小随时间变化关系如图

(b)

所示。已知物块与水平面间的动摩擦因数

μ = 0.2

，重力加速度大小

g = 10 m / s^{2}

，最大静摩擦力等于滑动摩擦力。下列说法正确的是（　　）

A、

0 \sim 4 s

内，重力的冲量大小为

0

B、物块从0.5s末开始运动 C、

4 s

末，物块的速度大小为

8 m / s

D、

4 s

末，物块的速度大小为

9 m / s

查看解析

15、在某个恶劣天气中，能见度很低，甲、乙两汽车在一条平直的单行道上，甲在前、乙在后同向行驶。某时刻两车司机听到前方有事故发生的警笛提示，同时开始刹车，两车刹车后的v－t图像如图所示，下列说法正确的是（　　）

A、甲车的加速度大于乙车的加速度 B、若t＝24 s时两车未发生碰撞，则此时两车相距最远 C、为避免两车发生碰撞，开始刹车时两车的间距至少为48 m D、若两车发生碰撞，则可能是在开始刹车24 s以后的某时刻发生的

查看解析

16、某同学通过实验测定一个阻值约为

5 Ω

的电阻

R_{x}

的阻值。

(1)、现有电源（3V，内阻可不计）、滑动变阻器（

0 ~ 50 Ω

，额定电流2A）、开关和导线若干，以及下列电表：

A.电流表（0~3A，内阻约 $0.025 Ω$ ）

B.电流表（0~0.6A，内阻约 $0.125 Ω$ ）

C.电压表（0~3V，内阻约 $3 k Ω$ ）

D.电压表（0~15V，内阻约 $15 k Ω$ ）

为减小测量误差，在实验中，电流表应选用电压表应选用（选填器材前的字母）；实验电路应采用如图中的（选填“甲”或“乙”）。

(2)、下图是测量

R_{x}

的实验器材实物图，图中已连接了部分导线。请根据在（1）问中所选的电路图，补充完成图中实物间的连线。

(3)、接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图所示，可得该电阻的测量值

R_{x} = \frac{U}{I} =

（保留两位有效数字）。

(4)、若在（1）问中选用甲电路，产生误差的主要原因是；若在（1）问中选用乙电路，产生误差的主要原因是。（选填选项前的字母）

A.电流表测量值小于流经 $R_{x}$ 的电流值 B.电流表测量值大于流经 $R_{x}$ 的电流值

C.电压表测量值小于 $R_{x}$ 两端的电压值 D.电压表测量值大于 $R_{x}$ 两端的电压值

查看解析

17、用螺旋测微器测量某金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为mm。用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数分别为mm。

查看解析

18、如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；

R_{1}

的阻值等于电流表内阻的

\frac{1}{4}

；

R_{2}

的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，将接线柱1、2接入电路时，电流表量程为A，将接线柱1、3接入电路时，每一小格表示A。

查看解析

19、浙江在国内率先启用可出租的微公交，该微公交由蓄电池对车上电动机供电，电动机为车提供动力。该车的主要技术参数如表，下列说法正确的是（）

整车质量	600kg	铅酸蓄电池	电压	48V
最高车速	60km/h	铅酸蓄电池	容量	$120 A \cdot h$
承载人数	2人	电动机	额定电压	48V
最大承载质量	200kg	电动机	额定功率	1.2kW

A、蓄电池的参数

120 A \cdot h

指的是蓄电池的工作电流为1.20A B、电动机在额定电压下工作时，额定电流为250A C、蓄电池充满电后最多能供电动机正常工作4.8h D、电动机在额定电压下工作，汽车以最高速度运行时的牵引力约为72N

查看解析

20、某一电源的路端电压与电流的关系和电阻

R_{1}

、

R_{2}

的电压与电流的关系如图所示。用此电源和电阻

R_{1}

、

R_{2}

组成电路。

R_{1}

、

R_{2}

可以同时接入电路，也可以单独接入电路。根据以上情形，以下说法正确的是（）

A、电源电动势为3V B、电源内阻为

1 Ω

C、将

R_{1}

、

R_{2}

串联后接到电源两端，电源两端电压最大 D、将

R_{1}

、

R_{2}

并联后接到电源两端，电源内电压最大

查看解析
