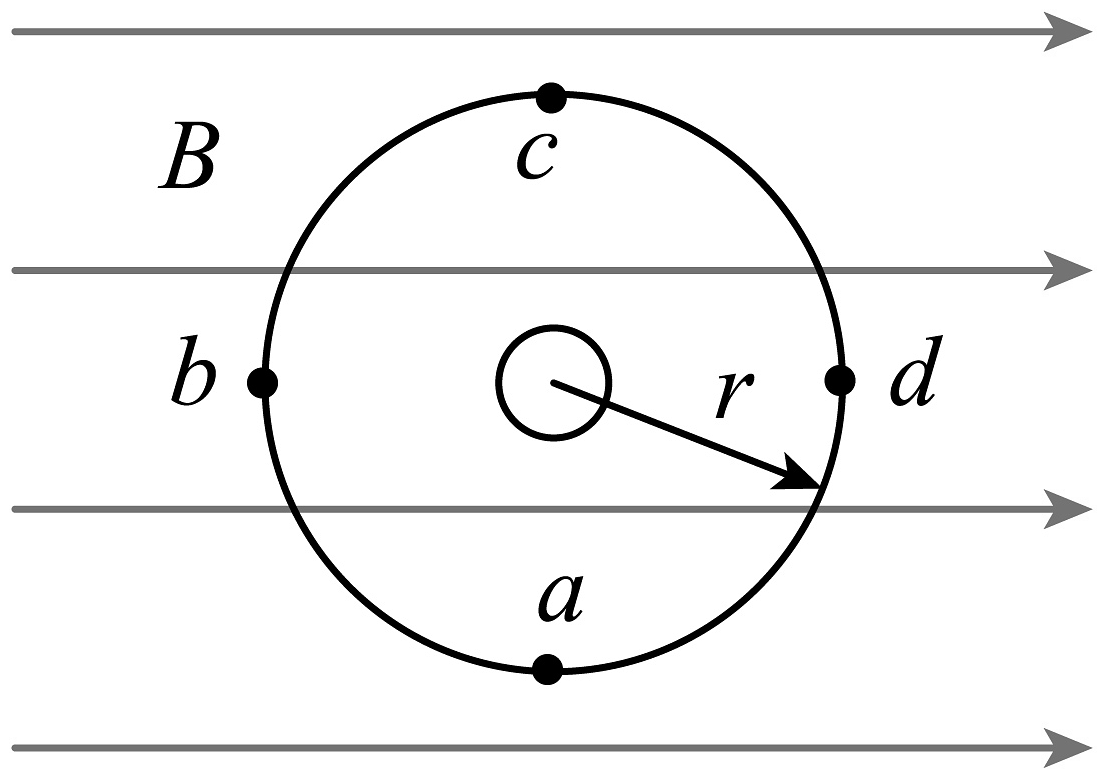

1、如图所示，一根通电直导线垂直放在磁感应强度为的匀强磁场中，在以导线截面的中心为圆心，半径为r的圆周上有a、b、c、d四个点，已知a点的实际磁感应强度为零，则下列叙述正确的是（ ）
A、直导线中的电流方向垂直纸面向外 B、b点的实际磁感应强度为 ， 方向斜向右上方 C、c点的实际磁感应强度为零 D、d点的实际磁感应强度跟b点的相同 -

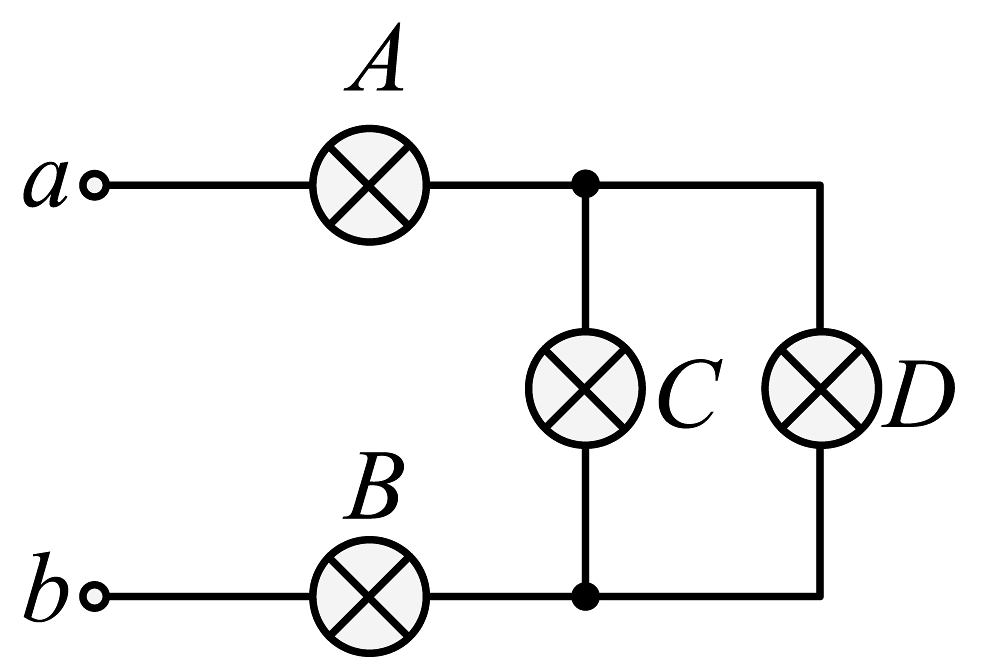

2、如图所示电路中，各灯泡额定电压和额定功率分别是：A灯“10V 10W”，B灯“60V 60W”，C灯“20V 20W”，D灯“20V 20W”。在a、b两端加上电压后，四个灯泡都能发光。比较各灯泡消耗功率大小，以下说法正确的是（ ）
A、PB>PD>PA>PC B、PB>PD>PC>PA C、PB>PA>PD＝PC D、PA>PC>PD>PB -

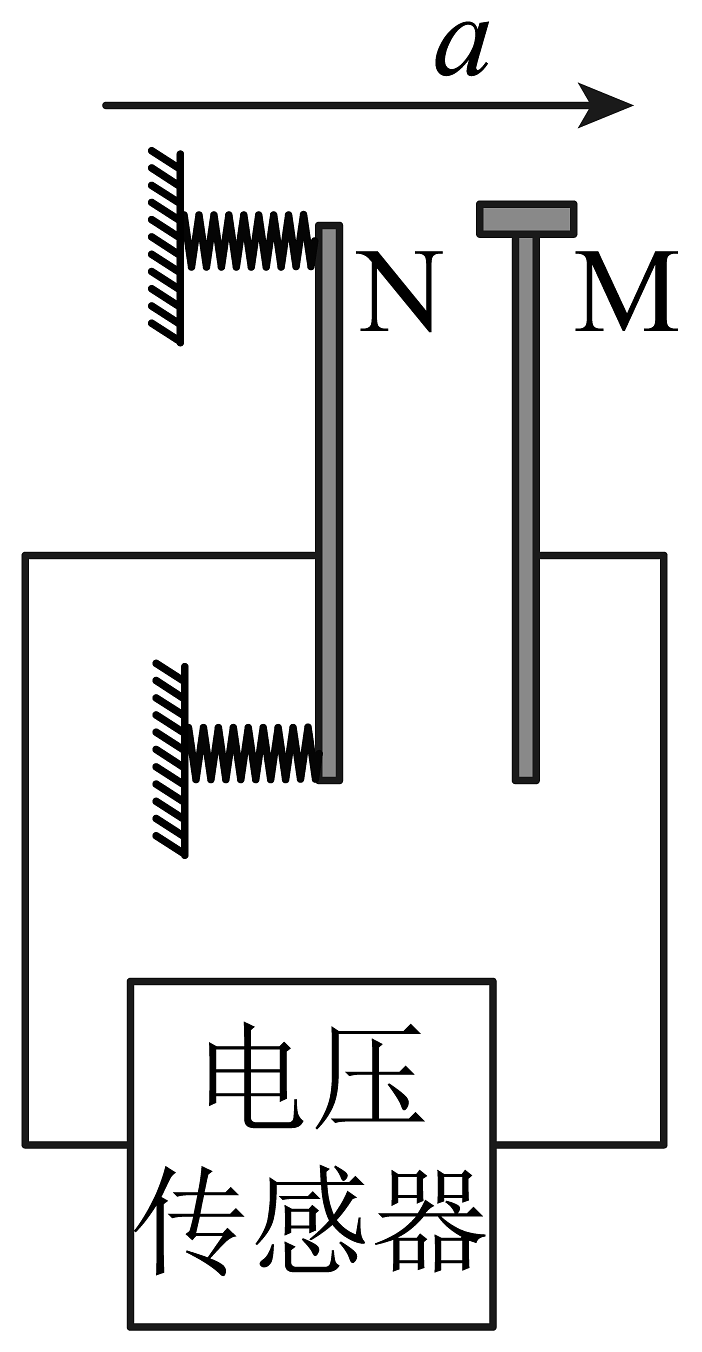

3、如图所示为某手机内部加速度传感器的俯视图，M、N为电容器的两极板，M板固定在手机上，N板通过两个完全相同的水平弹簧与手机相连，电容器充电后与电源断开。手机静止时，M、N间距离为d0 ， 弹簧为原长状态，电压传感器示数为。不计摩擦，若手机在水平面内运动的加速度如图中所示，则（ ）
A、M、N间距离将小于d0 B、电容器的电容变大 C、M、N板间的电场强度变小 D、电压传感器的示数大于U0 -
4、为了避免遭受雷击，在高大的建筑物上安装尖端导体——避雷针，云层中的大量电荷可以通过避雷针直接引入大地，从而达到保护建筑物的目的。如图是某次避雷针放电时，其带电云层和避雷针之间三条等势线的分布示意图（图中虚线表示），图中实线上A点和B点为空气分子被电离后的某个电荷运动轨迹上的两点，该电荷的重力不计，则（ ）
A、避雷针周围的电场方向指向避雷针尖端 B、越靠近避雷针尖端附近电势变化越快 C、同一电荷在A点的加速度大于在B点的加速度 D、由于不知道电荷电性，无法比较该电荷在A点和B点的电势能大小 -
5、如图所示为某静电除尘装置示意图，带电的烟尘微粒进入电极和集尘板间的电场后，在电场力作用下由a经b最终被吸附在集尘板上，其运动轨迹如图中虚线所示。不计烟尘微粒的重力，下列说法正确的是（ ）
A、烟尘微粒带正电 B、烟尘微粒在a点的加速度小于在b点的加速度 C、a点的电势高于b点的电势 D、烟尘微粒在a点的动能小于在b点的动能 -
6、电路如图所示，电源内阻为r，、、为相同规格小灯泡，当滑动变阻器R的滑片向左滑动时（ ）
A、比暗 B、干路电流增加 C、灯泡L1变暗 D、灯泡变亮 -
7、如图所示的U-I图像中，直线①为某电源的路端电压与电流的关系图线，曲线②为某一电阻R的U-I图线，用该电源直接与电阻R连接成闭合电路。由图象可知（ ）
A、此状态下R的阻值为4.0Ω B、电源电动势为3V，内阻为1.0Ω C、电源的输出功率为3.0W D、电源的效率为50% -
8、如图所示，两平行金属导轨的距离L＝0.4m，金属导轨所在的平面与水平面夹角θ＝37°，分布着磁感应强度B1＝0.5T，方向垂直于导轨平面向上的匀强磁场。金属导轨的一端接有电动势E＝4.5V，内阻的直流电源。现把一个质量的导体棒ab放在金属导轨上，导体棒恰好静止，导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻 ， 金属导轨的其它电阻不计，g取10m/s2 ， 已知sin37°＝0.6，cos37°＝0.8。求：
(1)、导体棒受到的摩擦力的大小和方向；(2)、若磁感应强度仅改变大小后，导体棒仍然能够静止在该处，求磁感应强度B的取值范围。 -
9、一辆电动自行车的部分技术指标如下：整车质量40kg，载重80kg，额定输出功率180W，电动机额定工作电压36V，额定工作电流6A。已知在水平直路上行驶过程中电动自行车受阻力是车的重力（包括载重）的0.03倍，求：(1)、此电动自行车所用电动机的内阻；(2)、该电动自行车满载情况下在水平直路上以额定功率匀速行驶的速度大小。
-
10、在如图所示电路中，电源电动势E＝12V，内阻r＝8Ω，定值电阻R1＝2Ω，R2＝10Ω，R3＝20Ω，滑动变阻器R4的取值范围为0~30Ω，所有电表均为现想电表。闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中电压表V1、电压表V2、电流表A示数的变化量分别为ΔU1 ， ΔU2 ， ΔI。下列说法正确的是（ ）
A、V1读数变大，V2读数变小 B、||＝20Ω，||＝25Ω C、R3的功率一直减小 D、电源的输出功率先增大后减小 -

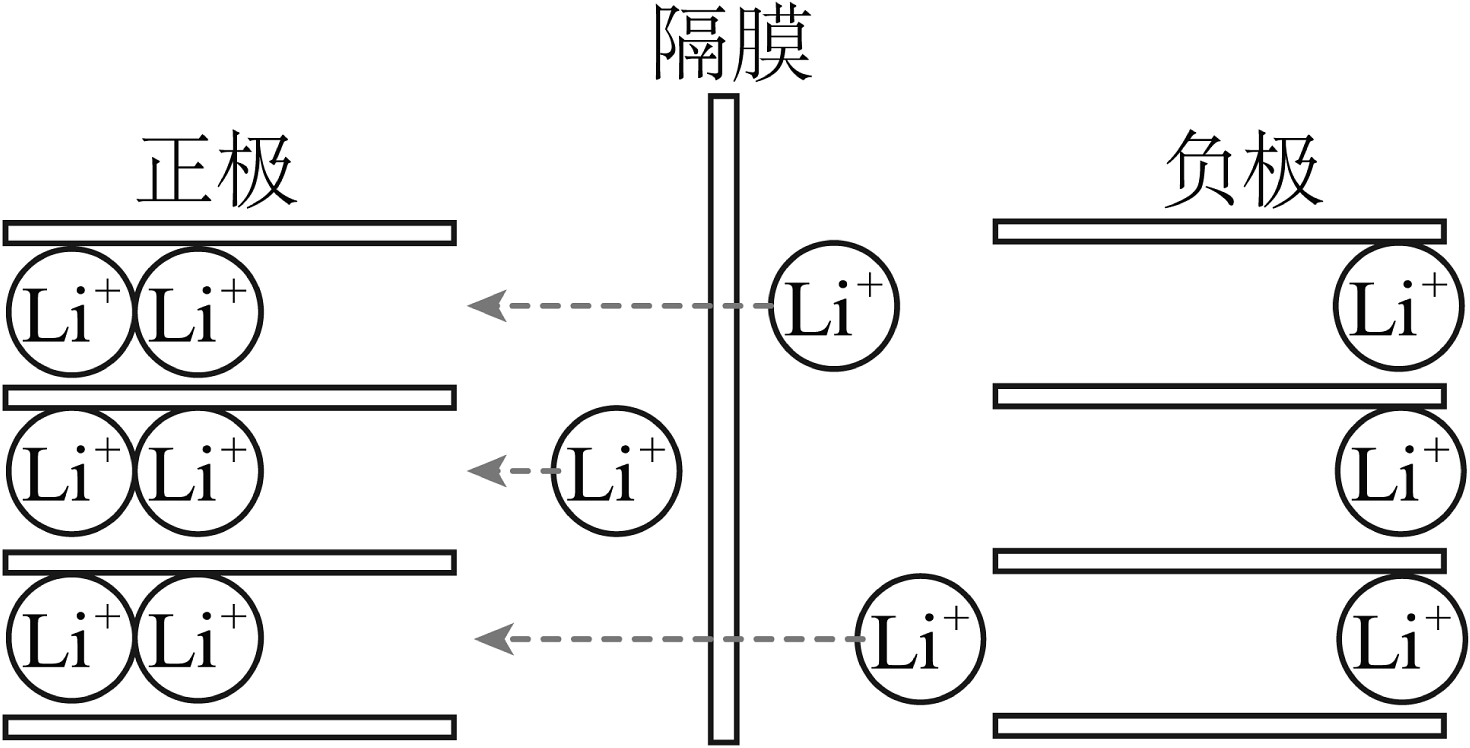

11、锂离子电池主要依靠锂离子（Li+）在正极和负极之间移动来工作，下图为锂电池的内部结构。该过程中Li+从负极通过隔膜返回正极。已知该锂电池的电动势为3.7V，则下列说法错误的是（ ）
A、该电池单位时间，一定将3.7J的化学能转化为电能 B、电源内部每移动一个锂离子，需要消耗电能3.7ev C、“毫安•时”（mA•h）是电池储存能量的单位 D、锂离子电池放电时，电池内部静电力做负功，化学能转化为电能 -

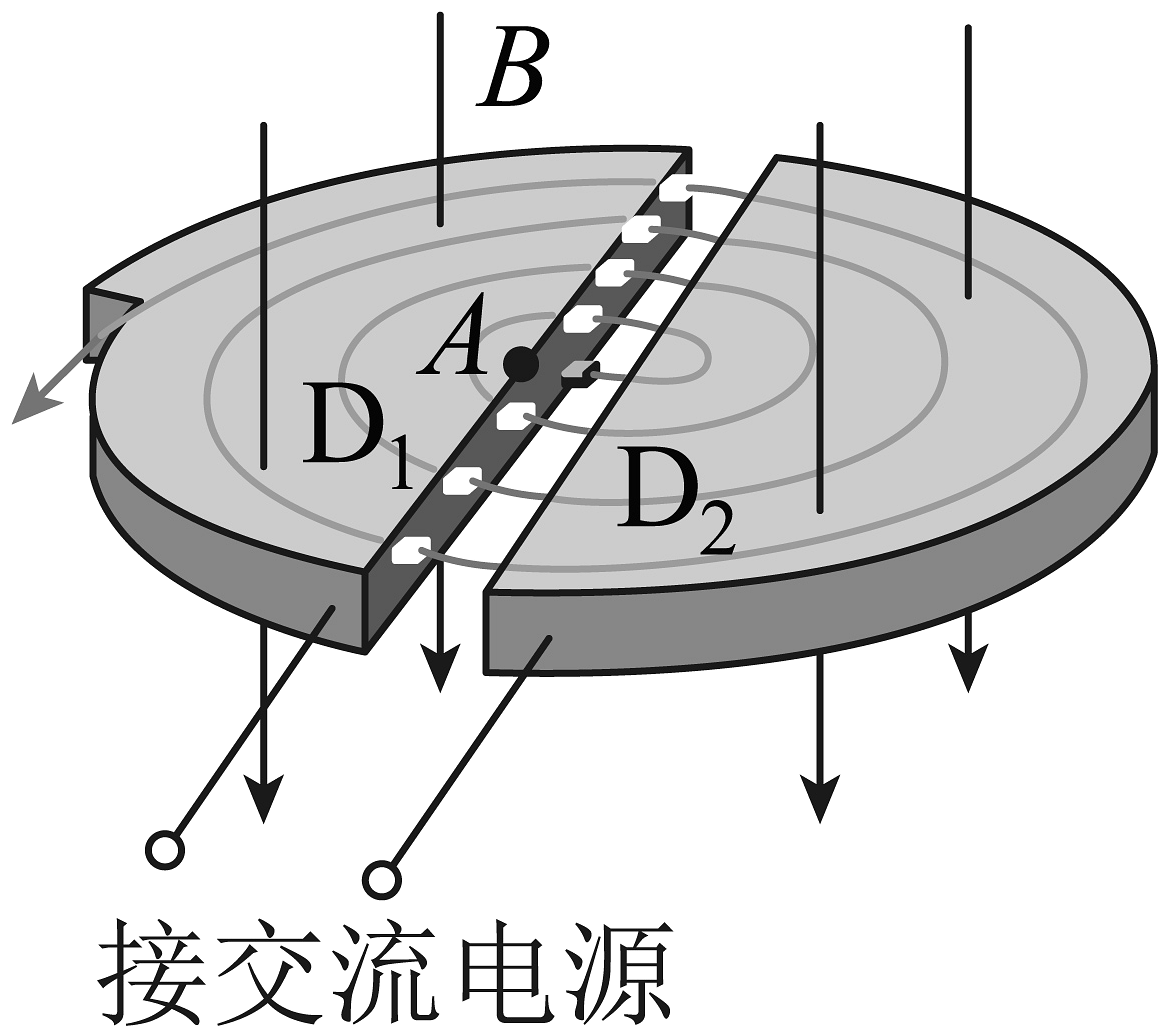

12、回旋加速器是将半径为R的两个D形盒置于磁感应强度为B的匀强磁场中，两盒间的狭缝很小，两盒间接电压为U的高频交流电源。电荷量为q的带电粒子从粒子源A处进入加速电场（初速度为零），下列说法正确的是（ ）
A、增大狭缝间的电压U，粒子在D形盒内获得的最大速度不变 B、粒子第一次在D2中的运动时间大于第二次在D2中的运动时间 C、粒子第一次与第二次在D2磁场中运动的轨道半径之比为1：3 D、若仅将粒子的电荷量变为 ， 则交流电源频率应变为原来的2倍 -

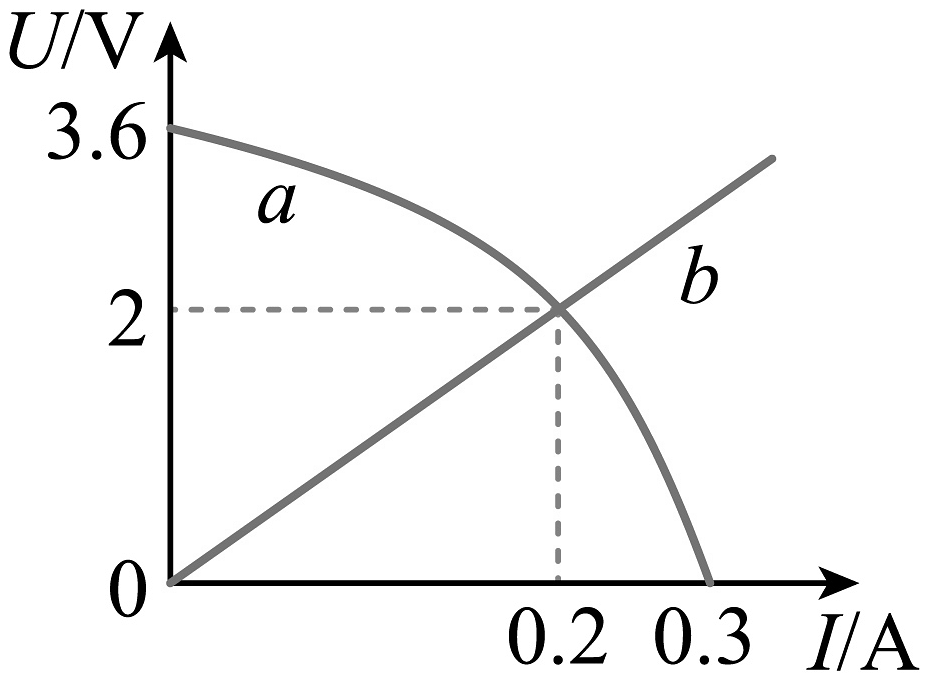

13、硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图像（电池电动势不变，内阻不是定值），下列说法中正确的是（ ）
A、硅光电池的内阻为12Ω B、硅光电池的总功率为0.4W C、硅光电池的内阻消耗的热功率为0.32W D、若将R换成阻值更大的电阻，硅光电池的输出功率增大 -
14、如图，电流天平的右臂挂着匝数为n的矩形线圈，线圈的水平边长为L，磁场方向垂直线圈平面向里。当线圈中通过电流I时，调节砝码使两臂达到平衡。再使电流反向，在左盘中增加砝码的质量为（重力加速度为g）（ ）
A、 B、 C、 D、 -
15、如图所示，真空中有一棱长为L的正方体ABCD﹣EFGH，在正方体的AE和CG边上分别固定一根绝缘的长直导线，每根通电直导线在距其L处产生的磁感应强度大小均为B0。下列说法正确的是（ ）
A、D、F两点的磁感应强度不相同 B、H点的磁感应强度大小为B0 C、正方体有两个表面的磁通量等于零 D、电流增大时，穿过面BDHF的磁通量增大 -

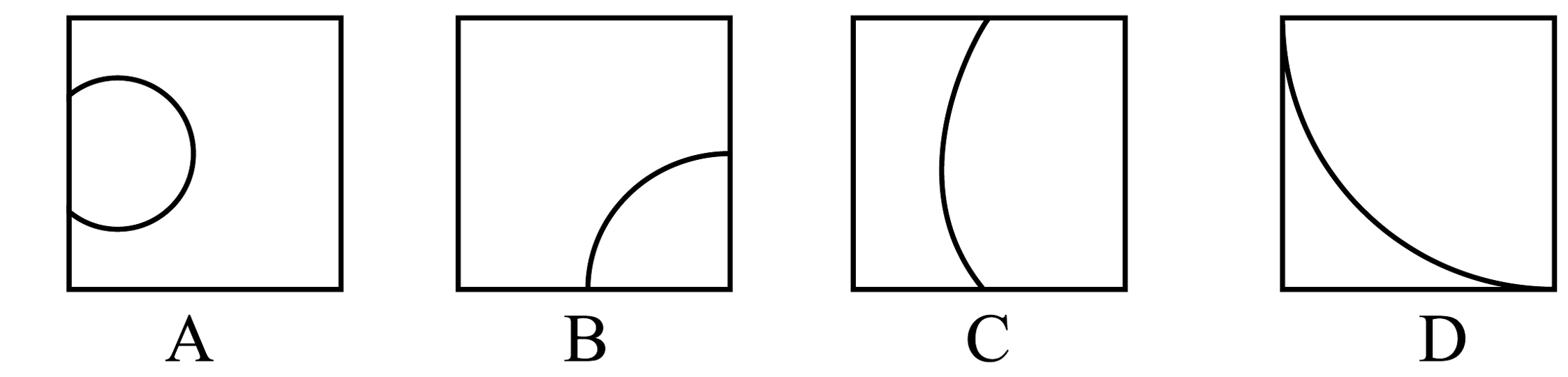

16、月球上的磁场极其微弱，探测器通过测量运动电子在月球磁场中的轨迹来推算磁场强弱的分布。如图所示是探测器通过月球 A、B、C、D四个位置时，电子运动轨道的照片。设电子速率相同，且与磁场方向垂直，其中磁场最强的位置是（ ）
A、A B、B C、C D、D -
17、下列各图中，静止的小磁针N极指向与该处磁感应强度方向不一致的是（ ）A、
B、
C、
D、
-
18、“无动力过山车”是一种创意游乐设施。一个孩子坐在车厢里，当家长踩动踏板时将带动与车厢底部相连的链条，使车厢获得向前运动的动力。一家长以80W的平均功率踩动踏板，让一装着孩子总质量为m1=20kg的车厢1，从斜面底端A点静止开始运动，爬过高为h1=2m的斜坡最高点B后，车厢将甩脱链条无动力继续向前运动，冲向第一个半径为0.5m圆轨道的最低点C，且C点距地面的高度为h2=1.2m。然后再翻过几段弯曲轨道后回到终点处，结束一次游戏。由于有能量损耗，家长踩动踏板只有50%的功率能用于推动车厢。整个运动过程中车厢可视为质点，轨道连接处均平滑相切，除了终点处附近水平直轨道有为车重k倍（k=0.1）大小的阻力外，其它各处阻力可忽略，也不考虑空气阻力。
(1)、为了使车厢1恰好可以爬到B点，需要家长至少踩动多久踏板车？(2)、在C点，车厢1对轨道的压力大小为多少？(3)、若车厢1以2m/s的速度回到终点处附近，刚好撞向另一停在该处准备出发，质量为m2=30kg的载人车厢2。每节车厢前后都安装了弹簧防碰装置，两者在碰撞过程中无能量损失。由于碰撞时间极短，所以碰撞过程中产生的位移可忽略。求车厢2原来停在距斜面底端A点多远处，才可保证与车厢1不发生第二次碰撞。 -
19、如图甲所示，利用超声波可以检测飞机机翼内部缺陷。在某次检测中，入射波为连续的正弦信号，探头先后探测到机翼表面和缺陷表面的反射信号分别如图乙、图丙所示。已知超声波在机翼材料中的波速为6300m/s，求：
(1)、超声波的波长λ和缺陷深度d；(2)、画出两列反射波在探头处叠加的波形图，至少画一个周期（需计算说明）。
-
20、2024年9月11日在酒泉卫星发射中心，朱雀三号成功进行了垂直起降飞行实验。朱雀三号的质量约为500吨，先用火箭专用起重机通过4根等长钢索将火箭安装至发射台上，如图所示。4根钢索与竖直方向夹角均为37°，且连接点ABC位于同一竖直面内。火箭点火起飞100秒后发动机关闭，此时火箭的速度达到600m/s，一段时间后安全返回地面。假设火箭所受空气阻力恒为f=1×106N，且点火后产生的推力恒定，g取10m/s2 ， sin37°=0.6，cos37°=0.8，求：
(1)、起重机将火箭匀速吊起的过程中，每条钢索上的拉力大小（结果保留两位有效数字）；(2)、点火后产生的推力为多大；(3)、火箭上升的最大高度。
