1、图甲是由导电的多晶硅制成的电容式加速度传感器，图乙是其原理图。传感器可以看成由两个电容、组成，当传感器沿着箭头方向变速运动时，多晶硅悬臂梁的右侧可发生弯曲形变，形变程度只与加速度大小正相关，且加速度向上时，悬臂梁的右侧向下弯曲。下列描述正确的是（ ）
A、传感器静止时，用外力下压悬臂右端，增大，减少 B、传感器保持匀速向上运动，与均不变 C、传感器由静止突然加速向上运动，减小，增加 D、传感器向下做匀减速运动，不断减小，不断增加 -
2、有研究表明，当兴奋情绪传播时，在人的体表可以测出与之对应的电势变化。某一瞬间人体表面的电势分布图如图所示，图中实线为等差等势面，标在等势面上的数值分别表示该等势面的电势，、、、为等势面上的点，该电场可等效为两等量异种电荷产生的电场，、为两电荷连线上对称的两点，、为两电荷连线中垂线上对称的两点。下列说法中正确的是（ ）
A、、两点的电场强度相同 B、点的电势大于点的电势 C、将带正电的试探电荷从点移到点，其电势能增加 D、负电荷在点的电势能大于在点的电势能 -
3、如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流Ig=3mA，内电阻Rg=200Ω，则下列说法正确的是（ ）
A、甲表是电流表，R增大时量程增大 B、乙表是电压表，R增大时量程增大 C、在甲图中，若改装成的电流表的量程为0.6A，则R=0.5Ω D、在乙图中，若改装成的电压表的量程为3V，则R=800Ω -

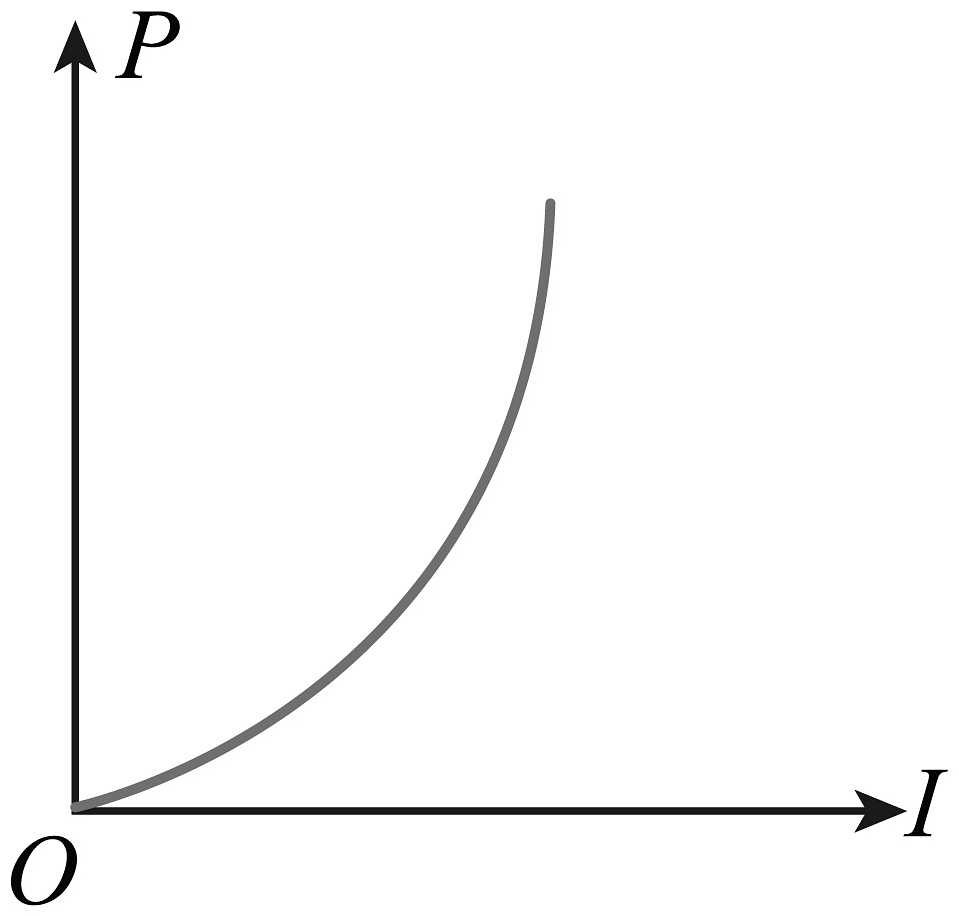

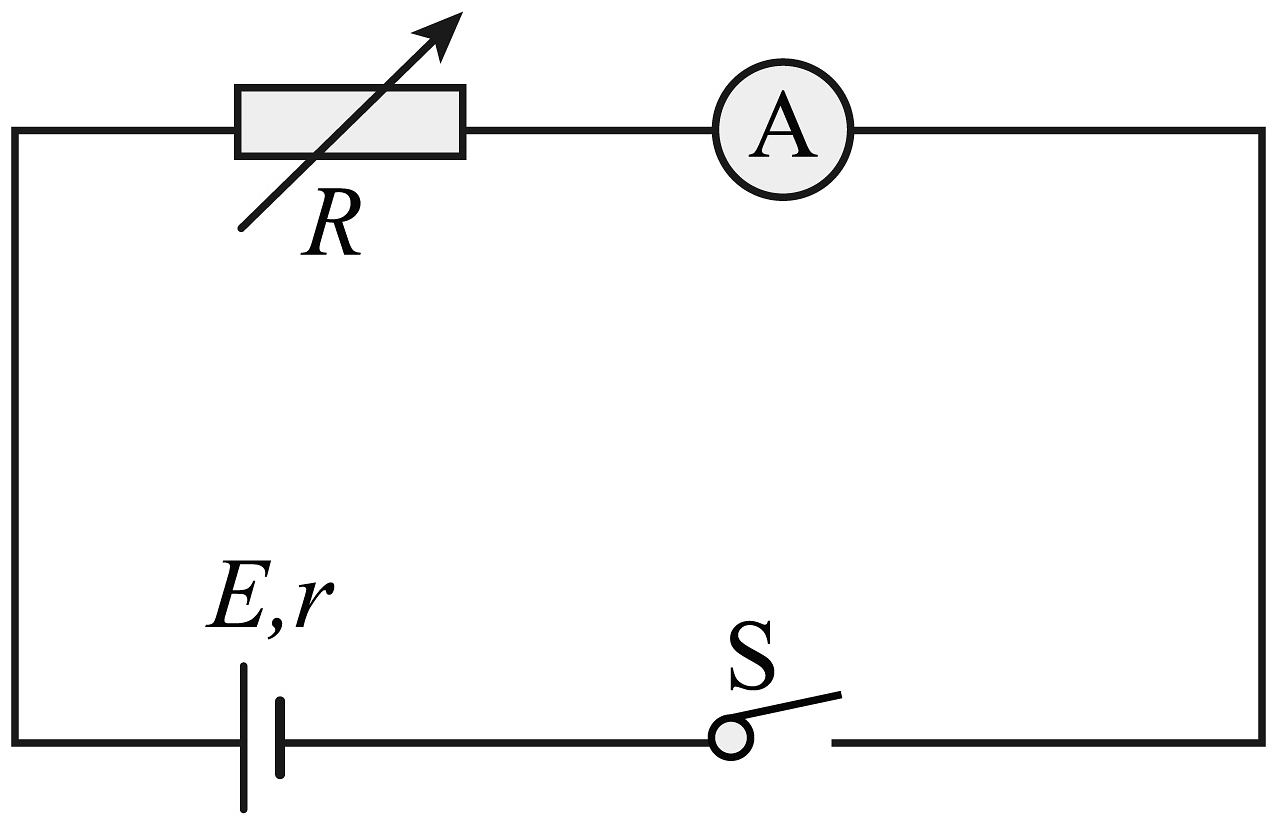

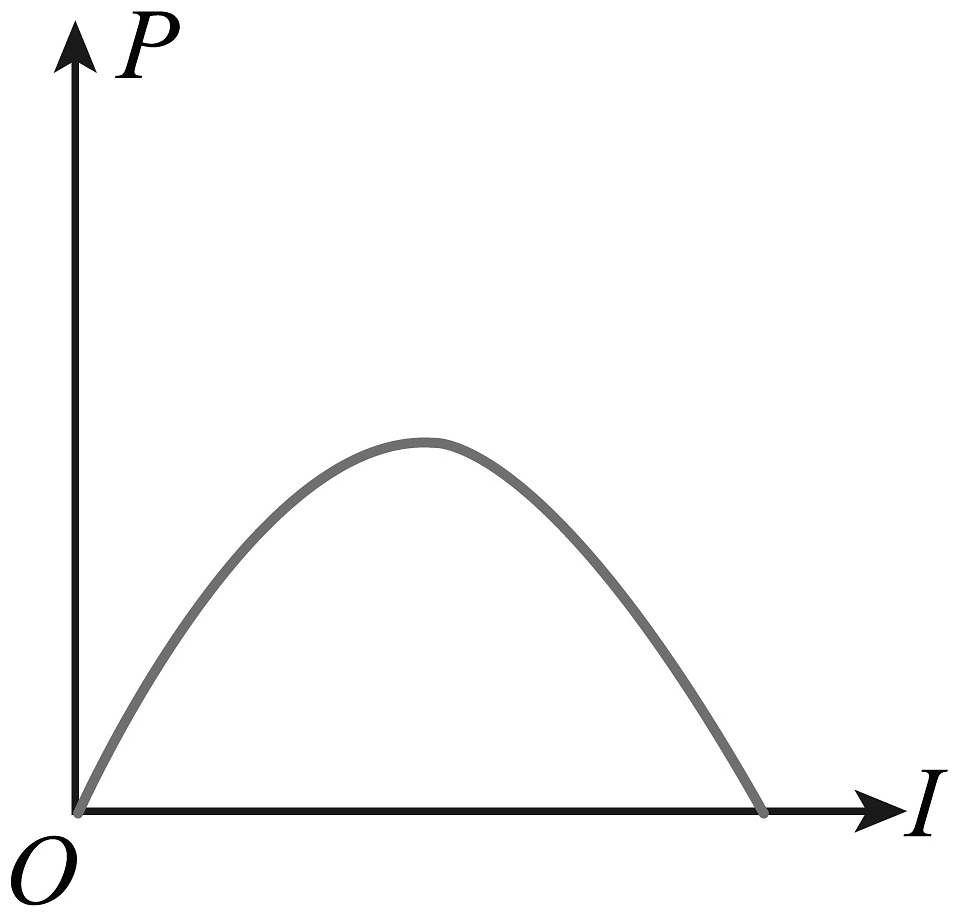

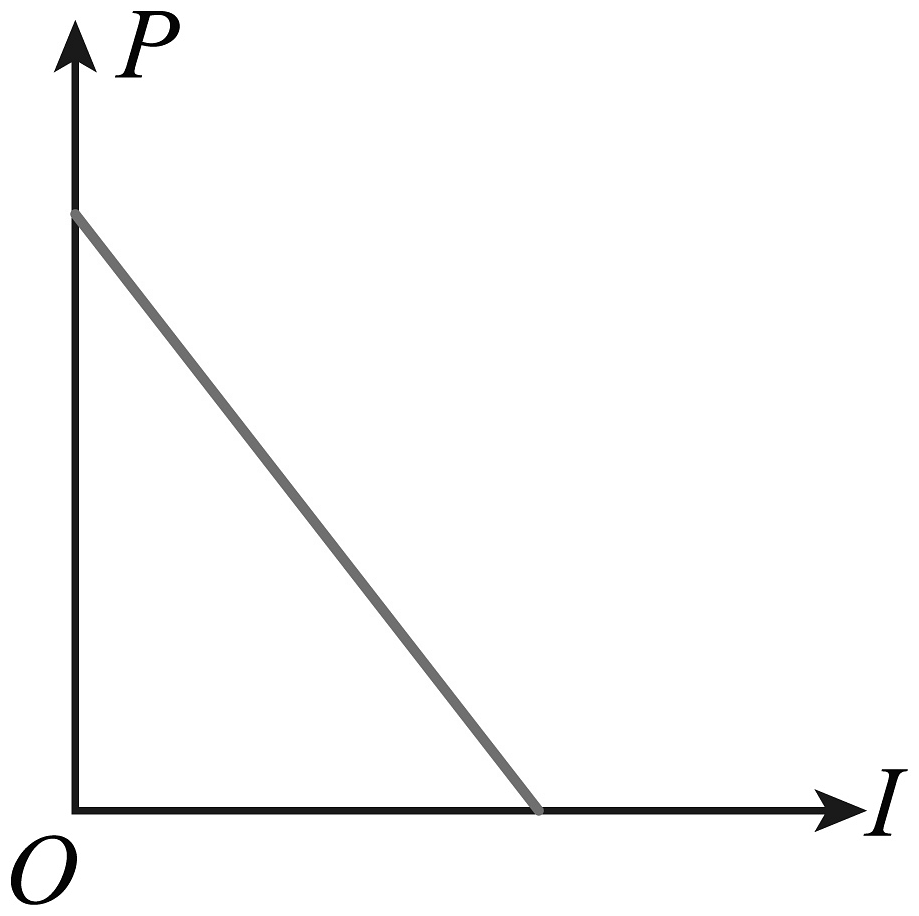

4、如图为某同学研究闭合电路中电源的输出功率随电流变化关系的实验电路（电流表内阻忽略不计），则该同学描绘的输出功率P随电流I变化的图像正确的是（ ）
A、
B、
C、
D、
-
5、如图所示，现有通有电流大小相同的两根长直导线分别固定在正方体的两条棱和上，彼此绝缘，电流方向分别为由流向、由流向 ， 则顶点的磁感应强度方向为（ ）
A、由指向 B、由指向 C、由指向 D、由指向 -

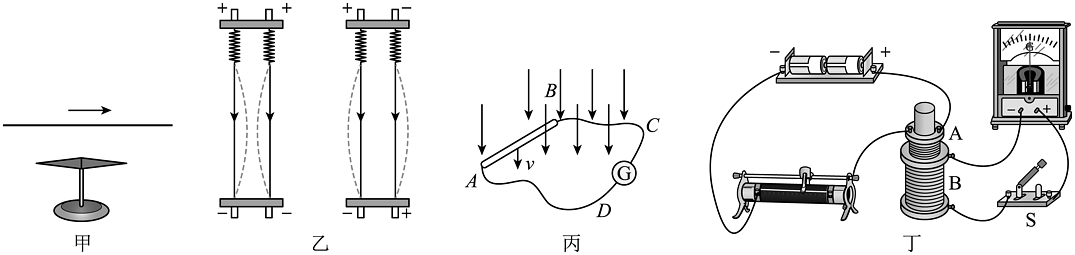

6、下列关于磁场、电磁感应的实验中，说法正确的是（ ）
A、图甲中，小磁针发生偏转是因为电流周围存在磁场 B、图乙中，电流间的相互作用是通过电荷的电场产生的 C、图丙中，使导体棒AB沿着磁感线运动能产生感应电流 D、图丁中，只有闭合或断开开关瞬间能产生感应电流 -
7、关于电磁波的发现及应用、能量量子化，下列说法正确的是（ ）A、利用红外线的热效应能杀菌消毒，夜视仪利用了红外成像技术 B、X射线具有很强的辐射性，常用于癌症病人的化疗 C、能量量子化指能量的连续性，微观粒子的能量值可以是任意值 D、普朗克提出了“能量子”假说，解决了黑体辐射的理论困难
-

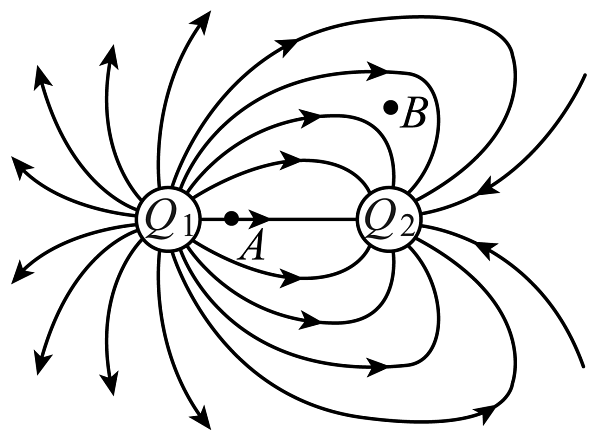

8、如图所示为一对不等量异种点电荷的电场线分布，下列说法正确的是（ ）
A、Q1对Q2的静电力大于Q2对Q1的静电力 B、B处没画电场线，故B处电场强度为零 C、Q1、Q2所带的电荷量是元电荷的整数倍 D、根据电场强度的定义式可知，A处电场强度与试探电荷无关 -
9、如图所示的电路中，通过电阻R1的电流I1是（ ）
A、 B、 C、 D、 -
10、某兴趣小组进行“测量金属丝的电阻率”实验，他们用伏安法测得长为1.00 m电阻丝的阻值为0.50Ω，用螺旋测微器测量金属丝直径，读数如图所示。关于电阻丝的测量和计算结果正确的有（ ）
A、直径为1.600mm B、直径为2.100mm C、电阻率约1.0×10-6Ω·m D、电阻率约1.0×10-9Ω·m -
11、如图为某规格的电容器（80V，1000μF），下列关于该电容器的说法正确的是（ ）
A、该电容器只有接80V的恒定电压时才能工作 B、给该电容器充电或放电过程中有电荷流过电容器 C、电容器上不带电，其电容也是1000μF D、外壳上所标的80V指的是额定电压 -
12、在图所示的电场中有M、N两点，下列说法正确的是（ ）
A、该电场不是匀强电场 B、M点的电场强度比N点的大 C、同一正电荷在N点受到的电场力比M点的大 D、M点和N点的电场方向相同 -
13、下列选项中不符合安全用电要求的是（ ）A、挪动用电设备时要先断开电源 B、用潮湿的手触摸用电器开关 C、往冒烟的通电家用电器上泼水灭火 D、有人触电时迅速切断电源或用干燥的木棍挑开电线
-
14、如图所示，一正电荷仅在电场力作用下从点运动到点 ， 在点的速度大小为 ， 方向与电场方向相同，该电荷从点到点的图像正确的是（ ）
A、
B、
C、
D、
-
15、法拉第首先提出用电场线形象生动地描绘电场。如图所示是点电荷a、b所形成电场的电场线分布图，下列说法正确的是（ ）
A、a、b为异种电荷，a的带电量大于b的带电量 B、a、b为异种电荷，a的带电量等于b的带电量 C、a、b为同种电荷，a的带电量等于b的带电量 D、a、b为同种电荷，a的带电量小于b的带电量 -
16、垂直电场方向射入的粒子流，分离成如图所示的三束，关于三束粒子流带电情况的判断，下列说法正确的是
A、a带正电，b带负电，c不带电 B、a带负电，b带正电，c不带电 C、a带正电，c带负电，b不带电 D、a带负电，c带正电，b不带电 -
17、如图所示，是一个点电荷产生的电场的电场线（箭头线）和等势面（虚线），两等势面之间的电势差大小为2 V。有一个带电荷量为q＝－1.0×108 C的电荷，从A点沿不规则曲线路径移到B点，电场力做功为（ ）
A、2.0×108 J B、－2.0×108 J C、1.60×107 J D、－4.0×108 J -

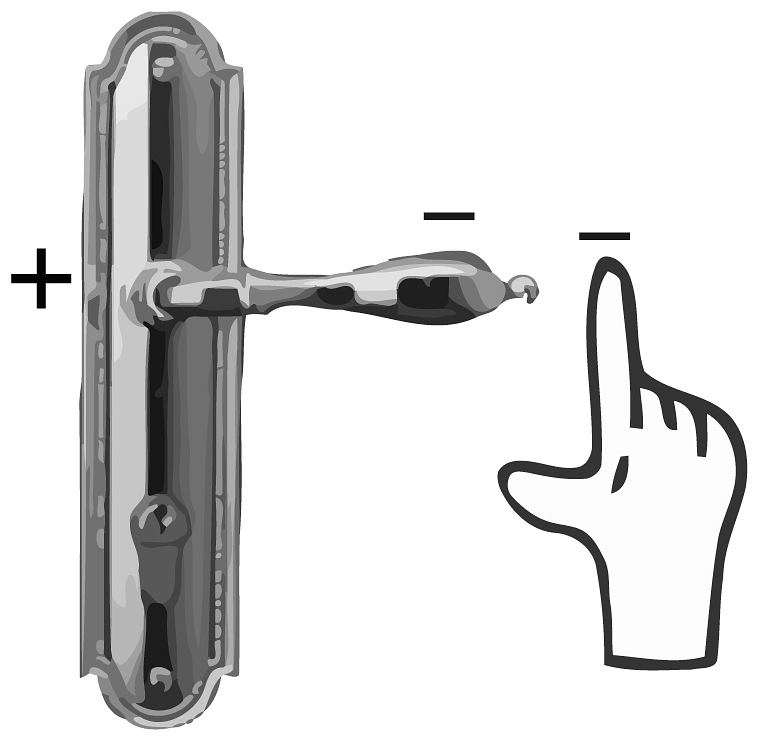

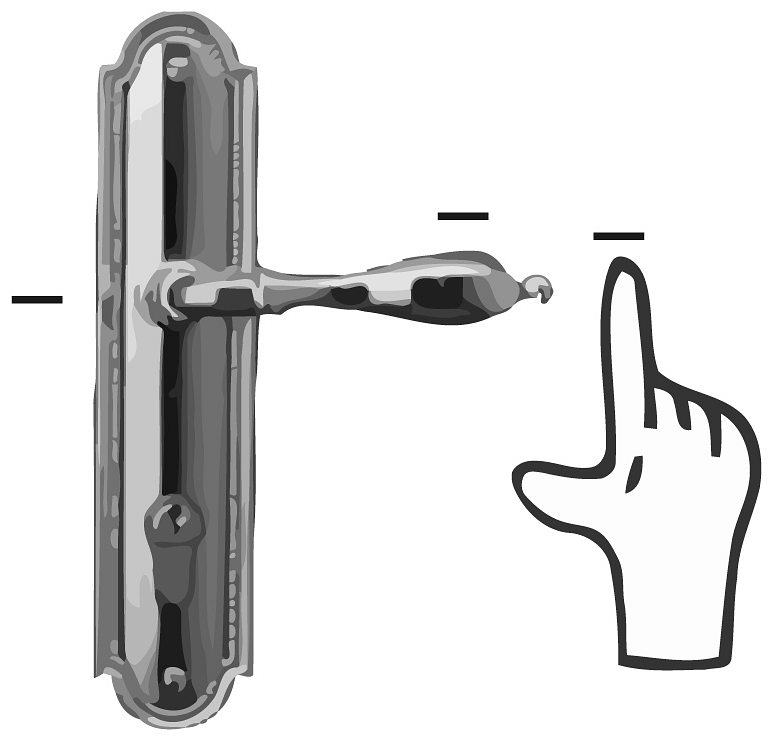

18、在气候干燥的秋冬季节，当手指靠近金属门把手时，有时突然有一种被电击的感觉，这是静电现象。这是因为运动摩擦使身体带电，当手指靠近门把手时，二者之间形成的放电现象。放电前，若手指带负电，有关金属门把手的两端被感应带电的情况，下列图中标示正确的是（ ）A、
B、
C、
D、
-
19、某照相机闪光灯电路中有电容器，当照相机闪光时，电容器放出部分电荷，带电量减少。在闪光过程中，关于该电容器，下列说法正确的是（ ）A、电容增大，两极板间电压增大 B、电容增大，两极板间电压不变 C、电容不变，两极板间电压增大 D、电容不变，两极板间电压减小
-
20、甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是（ ）A、甲选挡错误，而操作正确 B、甲选挡错误，操作也错误 C、乙选挡错误，而操作正确 D、乙选挡正确，而操作错误
