1、某同学用图甲所示的装置测量木块与木板之间的动摩擦因数。跨过光滑定滑轮的细线两端分别与放置在木板上的木块和弹簧测力计相连。

(1)下列说法正确的是。

A．实验前，应先对弹簧测力计调零            B.应保持与木块相连的细线水平

C.实验时，应将木板匀速向左拉出            D.实验时，拉木板的速度越大越好

(2)图乙是某次实验中弹簧测力计示数放大图，木块受到的滑动摩擦力$f=$N。

(3)为进行多次实验，该同学采取了在木块上增加砝码个数的方法若木块质量为$m_0$ ， 砝码的质量、动摩擦因数和重力加速度分别用m、$\mu$和g来表示则，摩擦力$f=$（用前面的物理量的字母表示）测得多组数据后，该同学描绘的$f-m$图线如图丙所示，则他测得的动摩擦因数$\mu =$（重力加速度g取${\text{10m/s}}^{\text{2}}$）

2、图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴$O{O}^{\mathrm{\text{'}}}$沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是（　　）

3、如图所示，某同学用大小为5N、方向与竖直黑板夹角为53°的作用力F将黑板擦（可视为质点）沿黑板表面竖直向上缓慢推动，黑板擦无左右运动趋势。已知黑板擦与黑板间的动摩擦因数为0.5。取重力加速度大小$g=10{\text{m/s}}^{\text{2}}$ ， sin 53°=0.8，cos 53°=0.6，则下列说法正确的是（　　）

4、某同学研究安全防盗门上的观察孔（俗称“猫眼”），房间里的人通过移动位置刚好能看到门外全部的景象，猫眼的平面部分正好和安全门内表面平齐，球冠的边缘恰好和防盗门外表面平齐。他将该材料从“猫眼”里取下，如图所示，CD是半径为d的一段圆弧，圆弧的圆心为O，∠COD＝60°，Ox轴是材料的对称轴，他将一束平行于x轴的光照射到该材料，结果最外侧的光线射到x轴上的E点，测得OE的长度为$\sqrt{3}d$。求：

（1）该材料的折射率；

（2）防盗门的厚度。

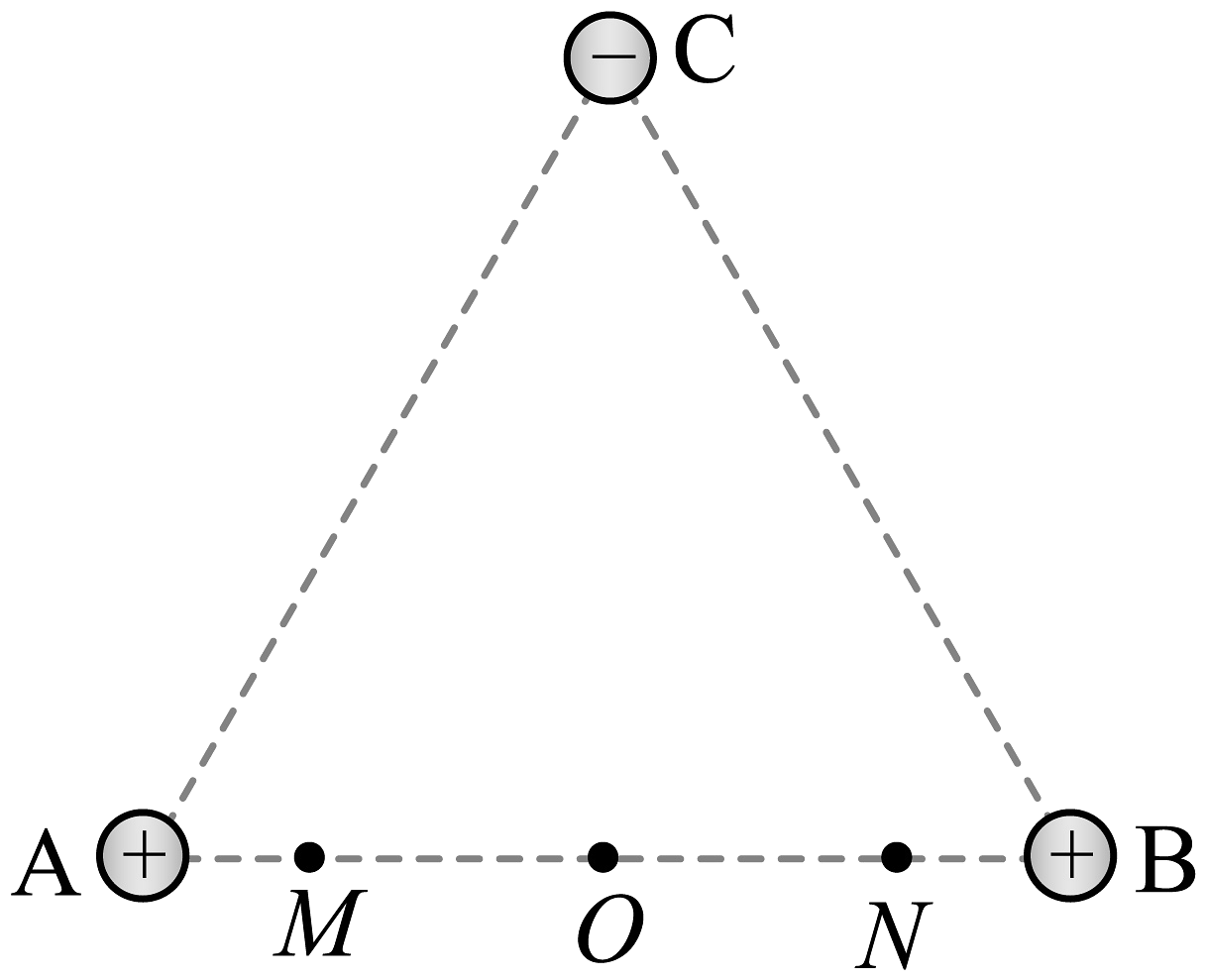

5、如图所示，正三角形三个顶点固定三个等量电荷，其中$A、B$带正电，$C$带负电，$O、M、N$为$AB$边的四等分点，下列说法正确的是（       ）



6、如图所示， 建立空间直角坐标系， 位于P点（0，0，15R）的静止碳 14 原子核${}_{\text{6}}{}^{\text{14}}\text{C}$发生β衰变形成一个粒子源，在P点下方放置一半径为13R的足够长金属圆柱筒（圆柱筒接地且电阻不计），筒的轴线与y轴重合，圆柱筒外存在方向沿y轴正向的匀强磁场。已知衰变生成的电子的速率为v，质量为m，电荷量为e，不计粒子所受的重力、阻力和粒子间的相互作用。

（1）写出衰变方程，求某次衰变生成的电子和新原子核在 xoz平面内做圆周运动的半径之比；

（2）若该粒子源在xoz平面内向各个方向均匀发射n₀个电子和n₀个新原子核，且磁感应强度B可以保证所有新原子核恰好都无法打到圆筒上。

①求满足要求的磁感应强度$B_0\mathrm{；}$

②圆筒上某区域内的同一位置先后两次接收到电子，该区域称为“二次感光区”，求打在“二次感光区”的电子总数n；

（3）若满足（2）问中的磁感应强度，使粒子源在与xOy平面平行的各个方向发射电子，某电子的运动轨迹恰与圆筒相切，求切点坐标。

7、如图甲所示，间距为L=0.2m的平行金属导轨由上方水平区域、左侧竖直区域、下方倾斜区域依次对接组成。上方导轨右端连接电容C=0.1F的电容器，长度$d=\frac{9\sqrt{3}}{5}\text{m}$的倾斜金属导轨下端连接阻值R=1.8Ω的定值电阻。开关S断开时，电容器极板所带的电荷量q=0.08C质量m=1g的导体杆ab静止在水平导轨上。t=0时刻闭合开关S，导体杆ab受到安培力开始向左运动，经过一段时间导体杆达到匀速；此后，t₁时刻导体杆无碰撞通过对接点CC^'进入竖直导轨运动，竖直导轨上端DD^'略错开CC^' ， t₂时刻导体杆进入与水平方向成30°角的倾斜导轨匀速下滑。已知整个空间存在方向竖直向下的匀强磁场，磁感应强度B随时间t变化的图像如图乙所示，其中B₁=0.5T，B₂=0.3T，t₁、t₂未知；与导轨始终垂直且接触良好的导体杆ab的电阻r=0.9Ω，与竖直导轨间的动摩擦因数μ=0.25；不计其余轨道摩擦阻力和电阻，导体杆ab通过轨道连接处无机械能损失。

（1）导体杆ab在上方水平导轨向左匀速运动时，a、b两端点的电势φ_a_____φ_b（选填“>”或“<”）；在下方倾斜导轨向下滑行时，a、b两端点的电势φ_a_____φ_b（选填“>”或“<”）；

（2）求导体杆ab在上方水平轨道匀速运动时，电容器极板所带的电荷量q^'；

（3）求导体杆ab在下方倾斜导轨匀速下滑过程中，整个回路的热功率P；

（4）求导体杆ab在竖直导轨上运动的时间t。

8、如图所示，光滑水平面ABCD和水平传送带平滑无缝连接， CDEF是一倾角$\theta ={30}^{\circ }$的光滑正方形斜面，边长$l_1=2\text{m}$斜面上端固定一个半径$R=1\text{m}$的光滑半圆弧轨道，分别与CF、EF相切与P、Q两点。在水平面的BC边（足够长）上放着质量分别为 $m_1=2\text{kg}、m_2=1\text{kg}$的滑块甲、乙（均可视为质点），用轻质细绳将甲、乙连接在一起，且甲、乙间夹着一根被压缩且劲度系数$k=600\text{N/m}$的的轻质弹簧（未拴接）。已知传送带长$l_2=1.6\text{m}$以$v_0=12\text{m/s}$的速率逆时针转动，两滑块与传送带间的动摩擦因数$\mu =0.5$ ， 其他摩擦和阻力均不计，弹簧的弹性势能$E_{\text{p}}=\frac{1}{2}k\mathrm{\Delta }{x}^2$（$\mathrm{\Delta }x$为形变量）。

（1）细绳剪断，若滑块甲脱离弹簧时速度$v_1=4\text{m/s}$ ， 求滑块甲在P点受到圆弧轨道弹力大小$F_P$；

（2）若滑块甲能恰好通过圆弧轨道的最高点，求滑块乙脱离弹簧时速度大小v₂；

（3）若滑块甲能通过圆弧轨道的最高点，且滑块乙离开传送带时速度大小也为v₀=12m/s，求剪断绳子前弹簧的形变量$\mathrm{\Delta }x$的取值范围。

9、气体弹簧是车辆上常用的一种减震装置，其简化结构如图所示。导热良好的直立圆筒形汽缸内用横截面积$S=28{\text{cm}}^{\text{2}}$的活塞封闭一定质量的理想气体，活塞能无摩擦滑动，并通过连杆与车轮轴连接。封闭气体初始温度$T=300\text{K}$ ， 长度 $L_1=0.18\text{m}$、压强$P_1=4.0\times {10}^5\text{Pa}$当车辆载重时，相当于在汽缸顶部加一物体A，汽缸下降，稳定后封闭气体长度$L_2=0.12\text{m}$ ， 此过程中气体温度保持不变。

（1）在汽缸下降过程中，封闭气体对外界做_______（选填“正功”、或“负功”），同时____（选填“吸热”或“放热”）；

（2）求稳定后封闭气体的压强$P_2$；

（3）求物体A的质量m。

10、（1）在“练习使用多用电表”的实验中，小明同学用欧姆挡去测量“220V、60W”的白炽灯不发光时的灯丝电阻，将选择开关调至欧姆挡“×10”挡，并进行正确操作后，指针位置如图所示，则该白炽灯的灯丝电阻为Ω。

（2）在“金属丝电阻率的测量”实验中，小明同学用米尺测出金属丝的长度l，用螺旋测微器测量其直径d如图所示，则直径d=mm；经粗测金属丝的电阻约为5Ω，为了使测量更加准确，他用伏安法测量该金属丝的电阻，所用的电路如图所示，图中电压表的右端应与（选填“a”或“b”）点连接；电路连接正确后，电压表和电流表的示数分别为U和I，该金属丝的电阻率ρ=（结果用题中字母表示）。

（3）某中学生课外科技活动小组利用铜片、锌片和桔子制作了“水果电池”，经粗测电动势约为0.85V，他们再用如图所示的实验电路测量该电池的电动势E和内阻r。图中电流表A₁内阻为100Ω，量程0~100μA；电流表A₂内阻为50Ω，量程0~600μA；滑动变阻器R₀最大阻值5kΩ。

①现有两定值电阻：R₁=100Ω、R₂=9900Ω，实验中R应选择定值电阻（选填“R₁”或“R₂”）；

②根据两个电流表A₁和A₂测量的多组数据，描点作出I₁-I₂图像，如图所示。由图像可求得该水果电池的电动势E=V，内阻r=Ω（计算结果均保留2位有效数字）。

11、（1）在下列学生实验中，需要用到打点计时器和天平的实验有；

A. “探究小车速度随时间变化的规律”       B. “探究加速度与力、质量的关系”

C. “用单摆测量重力加速度的大小”       D. “探究两个互成角度的力的合成规律”

（2）某同学利用如图所示的气垫导轨装置“验证机械能守恒定律”。实验时，将气垫导轨调至水平，在气垫导轨上安装了一光电门，滑块上固定一遮光条，滑块用细线绕过轻质定滑轮与托盘相连。测出遮光条初始位置到光电门的距离l，遮光条的宽度d，托盘和砝码的总质量m₁ ， 滑块和遮光条的总质量m₂ ， 释放滑块，读出遮光条通过光电门的时间∆t。

①遮光条通过光电门时的速度为；

②在滑块从静止释放到运动到光电门的过程中，系统的重力势能减少了；

③改变l，得到多组实验数据，以${(\frac{d}{\mathrm{\Delta }t})}^2$为纵坐标，以l为横坐标，做出图像如图所示。若要符合机械能守恒定律的结论，该图像的斜率应为。

（3）下列说法正确的是。

A. 图甲“探究平抛运动的特点”实验中，斜槽轨道必须光滑且其末端水平

B. 图乙计算油膜面积时，只数完整的方格数，油酸分子直径的测量值会偏大

C. 图丙“探究气体等温变化的规律”实验中，空气柱体积变化尽可能的快些

D. 图丁“测量玻璃的折射率”实验中，玻璃砖宽度宜大些，大头针应垂直插在纸面上

12、下列说法正确的是（　　）

13、鲁本斯管是一根空心铝管，一端用橡皮膜封盖，另一端用木块封住，并让管内充满可燃气体，该气体由铝管上面的一排小孔溢出，用火点燃能形成一排火焰的形状如图甲所示。在橡皮膜端夹放上扬声器让声波在管内传播，调节输入声音的频率，当调到某一频率时，火焰的形状变成如图乙所示。已知管内该气体分子的数密度会影响火焰的长度，则（　　）

14、某款可调节角度的磁吸式车载手机支架如图甲所示。手机放在支架上被磁力吸住后，调节支架使手机与竖直方向成一定角度如图乙所示。已知手机受到的磁力垂直于手机屏幕、大小恒定，且手机和支架始终不发生相对滑动做匀速直线运动。（　　）

15、阴极射线管可简化成如图甲所示结构，电子在O点由静止开始向右加速，加速电压为$U_1$；经加速后进入偏转电场，偏转电压为 $U_2$ ， 偏转极板间距为d；电子射出偏转电场后，直线运动时掠射到荧光屏上，荧光屏上的亮线显示出电子束的径迹。某次实验加上如图乙所示的偏转电压，荧光屏出现如图丙所示的两条亮线。已知电子的电荷量为e，下列说法正确的是（　　）

16、两个电荷量分别为q₁和q₂的点电荷固定在x轴上的a、b两点，两电荷连线上各点电势φ随x变化的关系如图所示， 其中c为ab连线上电势最低的点。取无穷远处电势为0，则下列说法正确的是（　　）

17、如图所示，x轴沿水平方向，y轴沿竖直方向，在x>0，y>0的区域内存在某种介质，其折射率随y的变化而变化。有两束激光a、b从同一位置射入该介质，传播路径如图，则下列说法正确的是（　　）

18、通电螺线管的电流方向如图所示，内部产生的磁场可认为匀强磁场，磁感应强度大小为B。在螺线管的中轴线上有一沿轴线向上的很长的直线电流，以O点为圆心垂直于轴线的平面内有一圆，圆直径上有a、b两点，直线电流在a、b两点产生的磁感应强度大小也为B，下列说法正确的是（　　）

19、2022年10月我国在酒泉卫星发射中心成功发射了“夸父一号”卫星，实现了对太阳探测的跨越式突破。“夸父一号”卫星绕地球做匀速圆周运动，距地面高度为720km，运行一圈所用时间为99分钟，根据以上信息可知，“夸父一号”（　　）

20、中式八球国际大师赛是世界最大的台球联赛之一、当目标球被对方的球挡住时，需要使用跳球技术，将后手抬高，给母球一个向下的力，台球桌面有弹性，通过反作用力使母球弹起，如图所示。忽略空气阻力，下列说法正确的是（　　）
