1、一实验小组测量干电池的电动势和内阻，所用器材如下：

电压表（量程0~3V，内阻约为3kΩ）；

电流表（量程0~0.6A，内阻为1.0Ω）；

滑动变阻器（阻值0~50Ω）；

干电池一节、开关一个和导线若干。

(1)、根据给出的实验器材，在图甲上用笔画线代替导线完成最合理的测量电路。

(2)、正确连接后，某次测量中电流表指针位置如图乙所示，其示数为A（结果保留2位小数）。

(3)、调节滑动变阻器阻值，测得多组电表读数，作出图丙所示的U-I图像，则待测干电池电动势E=V（结果保留2位小数），内阻r=Ω（结果保留1位小数）。

查看解析

2、如图所示，等腰直角三角形三个顶点A、B、C分别固定有三个点电荷－ q、＋ q、＋ 2q（q ＞ 0）。已知直角边长为

\sqrt{2} L

，静电常量为k。求斜边中点O的电场强度。

查看解析

3、在电场中把2.0×10^-9C的正电荷从A点移到B点，静电力做功1.5×10^-7J．再把这个电荷从B点移到C点，静电力做功–4.0×10^-7J．求：

（1）A、B、C三点中哪点电势最高？

（2）A、C间的电势差是多大？

（3）把–1.5×10^-9C的电荷从A点移到B点，静电力做多少功？

查看解析

4、真空中有两个完全相同的带电金属小球，它们之间的距离r=3m（r远大于小球直径），所带电荷量分别为Q=+6×10^－⁸C、q=-2×10^－⁸C，已知静电力常量k=9.0×10⁹N·m²/C²。

(1)求这两个小球间静电力F的大小；

(2)若将两小球接触后再放回原处，两小球带电量分别是多少？它们间的静电力是斥力还是引力？大小是多少？

查看解析

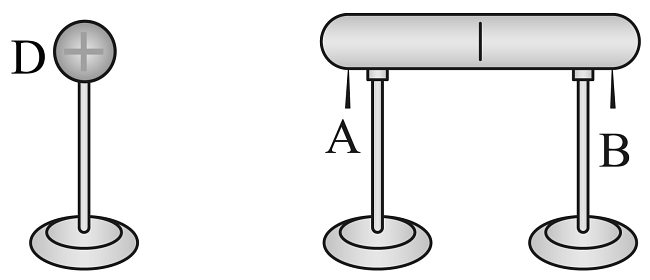

5、某同学取一对带有绝缘支座的导体A和B使它们接触。起初它们不带电，贴在下部的金属箔片是闭合的，做了如下的实验：

如图所示，把一带正电荷的物体D移近导体A，贴在A、B导体下的金属箔片会张开，这时先把A和B分开一小段距离，然后移去D，金属箔片将仍张开，张角比之前（填“变大”、“变小”或“不变”），此时导体B带（填“正电”、“负电”或“不带电”），这种使金属导体带电的方式叫起电，再让导体A和B接触，金属箔片会（填“张开”或“闭合”）。

查看解析

6、在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷间的距离和带电量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用长度可调绝缘丝线悬挂于C点．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球的距离不变，改变B球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．（实验过程中调节丝线长度使球A与球B的球心始终在同一水平线上）

（1）该实验采用的方法是．

A．理想实验法 B．控制变量法 C．等效替代法

（2）实验表明：两电荷之间的相互作用力，随其距离的增大而，随其所带电荷量的增大而．

（3）若球A的电荷量用Q表示；球B的电荷量用q表示、质量用m表示；球A与球B间的距离用d表示，静电力常量为k，重力加速度为g．则小球偏离竖直方向的角度的正切值tanθ = ．

查看解析

7、如图所示，用长L=0.50 m的绝缘轻质细线，把一个质量m=1.0g带电小球悬挂在均匀带等量异种电荷的平行金属板之间，平行金属板间的距离d=5.0cm，两板间电压U=1.0×10³V．静止时，绝缘细线偏离竖直方向θ角，小球偏离竖直线的距离a=1.0cm．取g="10" m/s² ．则下列说法正确的是（）

A、两板间电场强度的大小为2.0×10⁴V/m B、小球带的电荷量为1.0×10^－⁸C C、若细线突然被剪断，小球在板间将做匀加速曲线运动 D、若细线突然被剪断，小球在板间将做匀加速直线运动

查看解析

8、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc。实线为一带正电的质点（不计重力）仅在电场力作用下通过该区域时的运动轨迹，M、N是这条轨迹上的两点，下列判断正确的是（　　）

A、三个等势面中，a的电势最高 B、带电质点在M点具有的电势能比在N点具有的电势能小 C、带电质点通过M点时的加速度比通过N点时大 D、带电质点通过M点时的速度比通过N点时大

查看解析

9、如图所示，同一直线上三个点电荷的电量大小分别为

q_{1}

、

q_{2}

、

q_{3}

，三个点电荷恰好都处在平衡状态，除相互作用的静电力外不受其他外力作用。已知

q_{1}

、

q_{2}

间的距离是

q_{2}

、

q_{3}

间距离的2倍。下列说法正确的是（　　）

A、若

q_{1}

、

q_{3}

为正电荷，则

q_{2}

为负电荷 B、若

q_{1}

、

q_{3}

为负电荷，则

q_{2}

为正电荷 C、

q_{1}

：

q_{2}

：

q_{3}

＝36：4：9 D、

q_{1}

：

q_{2}

：

q_{3}

＝9：4：36

查看解析

10、如图所示，一直线上有间距为d的a、b两点，当在某位置固定一个点电荷Q时，a、b两点的电势相等。且a点的场强大小为E，方向与ab直线夹角为30°。静电常量为k。下列说法中正确的是（　　）

A、点电荷Q带正电 B、点电荷Q所带电荷量的大小为

\frac{3 E d^{2}}{k}

C、把一个负点电荷从a点沿直线移动到b点过程中，其所受的电场力先增大后减小 D、把一个正点电荷从a点沿直线移动到b点过程中，其电势能先增大后减小

查看解析

11、如图为一带电导体周围的电场线及等势面分布图，P、Q为电场中的两点，下列说法正确的是（　　）

A、P点的电场强度比Q点大 B、P点的电势比Q点低 C、将一个负点电荷放在P点时的电势能比Q点小 D、将一个正点电荷从P点移至Q点电场力做负功

查看解析

12、如图所示，真空中有一固定正点电荷Q，a、b两点到电荷Q的距离分别为r和2r，则下列判断正确的是（　　）

A、a点的电势小于b点的电势 B、a点的电场强度大小是b点的2倍 C、同一试探电荷在a点受到的库仑力大小是b点的4倍 D、同一负电荷在a点的电势能比在b点的电势能大

查看解析

13、如图所示，真空中两个带电小球(可看作点电荷)靠近放置，其中A球带电荷量为＋Q₁ ， B球带电荷量为－Q₂ ，且Q₁＞Q₂ ，则下列四幅图中，能正确表示A、B两球附近的电场线分布的是(　　)

A、

B、

C、

D、

查看解析

14、关于静电的利用和防范，以下说法中正确的是（　　）

A、没有安装避雷针的建筑物一定会被雷电击毁 B、飞机起落架的轮胎用绝缘橡胶制成，可防止静电积聚 C、油罐车行驶途中车尾有一条铁链拖在地上，避免产生电火花引起爆炸 D、手术室的医生和护士都要穿绝缘性能良好的化纤制品，可防止麻醉药燃烧

查看解析

15、两个相同的金属小球1、2分别置于绝缘支架上，两球之间的距离远大于小球的直径．球1的带电量为

+ Q

，球2的带电量为

+ 9 Q

，球1、2之间作用力的大小为F．现让球1与球2接触，然后将两球放回原处，则球1、2之间作用力的大小变为（）

A、

\frac{1}{9} F

B、

\frac{9}{25} F

C、

\frac{10}{9} F

D、

\frac{25}{9} F

查看解析

16、如图所示，

a b c d

为交流发电机的矩形线圈，其面积

S = \sqrt{2} m^{2}

，匝数

N = 5

，线圈内阻

r = 2 Ω

，外电阻

R = 8 Ω

。线圈在磁感应强度大小为

B = 0.2 T

的匀强磁场中绕垂直于磁场的转轴

O O^{'}

匀速转动，角速度

ω = 50 rad/s

。图中的电压表、电流表均为理想交流电表，取

π = 3.14

，求：

（1）交流电压表的示数；

（2）从图示位置转过 $45 °$ ，通过R的电荷量；

（3）线圈转一周，线圈内阻产生的焦耳热。

查看解析

17、如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为N₁ ，球对木板的压力大小为N₂.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中

A、N₁始终减小，N₂始终增大 B、N₁始终减小，N₂始终减小 C、N₁先增大后减小，N₂始终减小 D、N₁先增大后减小，N₂先减小后增大

查看解析

18、第13届全国运动会于2017年8月5日~21日在天津举行。运动会包括射箭、体操、田径、击剑等39个比赛项目。下列关于运动项目的描述正确的是（　　）

A、在评判击剑运动员的比赛成绩时，运动员可视为质点 B、在双人同步跳水运动中，评判比赛成绩时，可将运动员视为质点 C、研究马拉松运动员跑步的过程，评判比赛成绩时，可将运动员视为质点 D、研究体操运动员的体操动作时，可将其视为质点

查看解析

19、一种用磁流体发电的装置如图所示。平行金属板A、B之间的磁场可视为匀强磁场，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）射入磁场，带电粒子在洛仑兹力的作用下向两极板偏转，A、B两板间便产生了电压。金属板A、B和等离子体整体可视为一个内阻不可忽略的直流电源。现将金属板A、B与电阻R相连，下列说法正确的是（　　）

A、A板是电源的正极 B、A、B两金属板间的电势差等于电源电动势 C、增大等离子体的入射速度，电源电动势将增大 D、减小A、B两板间的距离，电源电动势将增大

查看解析

20、图甲是某发电机的示意图，正方形金属线框边长为L，其两端与两个半圆环相连，在磁感应强度为B的匀强磁场中以恒定角速度绕

O O'

轴转动。阻值为R的电阻两端的电压如图乙所示，U_m为已知，其它电阻不计，则金属框转动一周（　　）

A、框内电流方向不变 B、电动势的有效值大于

\frac{\sqrt{2}}{2} U_{m}

C、流过电阻的电荷量为

q = \frac{2 B L^{2}}{R}

D、电阻产生的焦耳热为

Q = \frac{π U_{m} B L^{2}}{R}

查看解析
