1、如图所示，一个电子由静止开始经加速电场加速后，沿右侧两平行正对的极板中心轴线

O O^{'}

射入偏转电场，并从另一侧射出，打到荧光屏上的

P

点，

O^{'}

为荧光屏的中心点。已知电子质量为

m

、电荷量为

e

、加速电场所加的电压为

U_{0}

、偏转电场所加的电压为

U

、水平极板的长度为

L_{1}

、上下两板间距离为

d

、水平极板的右端到荧光屏的距离为

\frac{L_{1}}{2}

。不计电子所受重力。求：

（1）电子经加速电场加速后的速度大小 $v_{0}$ ；

（2）电子离开偏转电场时速度的偏转角的正切值；

（3）电子打在荧光屏上的 $P$ 点到 $O^{'}$ 点的距离 $h$ 。

查看解析

2、某学习小组同学利用DIS系统研究某电容器的充电和放电过程，实验电路如图甲所示，电源为输出电压恒为5V的学生直流稳压电源，实验前电容器已充分放电。（电流I表示单位时间内通过导体横截面的电荷量，即

I = \frac{q}{t}

）

(1)、先将单刀双掷开关S置于1端，给电容器进行充分的充电。然后将单刀双掷开关S置于2端，通过电阻R进行放电，充电过程电流的方向为（填“从a到b”或“从b到a”）。

(2)、将单刀双掷开关S置于2端时，电流传感器将电流信息传入计算机，屏幕上便显示出如图乙所示的

I - t

图像。图线与坐标轴围成图形的面积可以用所围小方格的总面积近似代替，若按照“大于半个格的按一个格算，小于半个格的舍去”的原则数出小方格数为114个，据此估算出电容器的电容为

μF

（计算结果保留三位有效数字）。

(3)、若换用另一个电介质相同、电极间距变小、电极正对面积变大的电容器进行实验，则得到的

I - t

图线与坐标轴所围成图形的面积将（填“变大”“变小”或“不变”）。

查看解析

3、如图所示，在《实验：探究影响平行板电容器电容的因素》中，给平行板电容器充上一定量的电荷后，将电容器的两极板A、B分别跟静电计的指针和外壳相连（接地）。现请回答下列问题：

（1）本实验研究用到的物理方法是。

（2）如果该电容器的电容为C，所带电量为Q，则两极板间的电势差为；

（3）将A极板向右移动少许，则静电计指针的偏转角将；将B极板向上移动少许，则静电计指针的偏转角将；将一块玻璃板插入A、B两极板之间，则静电计指针的偏转角将；（均选填“增大”“减小”或“不变”）

（4）如果在操作过程中，手无意中触摸了B极板，则观察到的实验现象发生变化。（选填“会”或“不会”）

查看解析

4、如图甲所示，两平行金属板竖直放置，左极板接地，中间有小孔。右极板电势随时间变化的规律如图乙所示。电子原来静止在左极板小孔处，若电子到达右板的时间大于T，（不计重力作用）下列说法中正确的是（　　）

A、从t=0时刻释放电子，电子可能在两板间往返运动 B、从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上 C、从t=

\frac{T}{4}

时刻释放电子，电子可能在两板间往返运动，也可能打到右极板上 D、从t=

\frac{3 T}{8}

时刻释放电子，电子必将从左极板小孔处离开

查看解析

5、在x轴上有两个点电荷q₁、q₂ ，其静电场的电势φ在x轴上分布如图所示．下列说法正确的有（　　）

A、q₁和q₂带有异种电荷 B、x₁处的电场强度为零 C、负电荷从x₁移到x₂ ，电势能减小 D、负电荷从x₁移到x₂ ，受到的电场力增大

查看解析

6、如图所示，甲图中a、b两点在两个等量同种点电荷的连线上、与连线中点距离相等，乙图中c、d两点在两个等量异种点电荷连线的中垂线上、与连线中点距离相等，a、b、c、d四点的电场强度分别为E_a、E_b、E_c、E_d ，电势分别为φ_a、φ_b、φ_c、φ_d ，下列说法正确的是（　　）

A、E_a与E_b相同，φ_a与φ_b相同 B、E_a与E_b相同，φ_a与φ_b不同 C、E_c与E_d不同，φ_c与φ_d相同 D、E_c与E_d相同，φ_c与φ_d相同

查看解析

7、如图为真空中两点电荷

A 、 B

形成的电场中的电场线，该电场线关于虚线对称，

O

点为

A

、

B

两点电荷连线的中点，

a 、 b

为其连线的中垂线上关于

O

点对称的两点，则下列说法正确的是（　　）

A、

A 、 B

可能带等量异种电荷 B、

A 、 B

可能带不等量的正电荷 C、

a 、 b

两点处无电场线，故其电场强度为零 D、同一试探电荷在

a 、 b

两点处所受电场力大小相等，方向相反

查看解析

8、如图，一束复色光以入射角i（0°<i<90°）从空气射入由内芯和外套组成的光导纤维后分成了a、b两束单色光，下列说法正确的是（　　）

A、内芯的折射率大于外套的折射率 B、a光的频率小于b光的频率 C、在光导纤维内，a光的传播速度小于b光的传播速度 D、i越大，a、b光越容易在内芯和外套的交界面上发生全反射 E、在发生全反射的条件下，i越小，a、b光在内芯中的传播时间越短

查看解析

9、如图所示，真空中水平放置的平行板电容器的两极板与电压恒定的电源相连，下极板接地，当两极板间距为d时，两极板间的带电质点恰好静止在

P

点，当把上极板快速向下平移距离

l

后，电容器所带的电荷量在极短时间内重新稳定，带电质点开始运动，重力加速度大小为

g

，则上极板向下平移后（）

A、电容器所带的电荷量不变 B、带电质点将向下运动 C、P点的电势升高 D、带电质点的加速度大小为

\frac{d - l}{d} g

查看解析

10、如图所示，是两个宽度均为

L

，磁感应强度大小均为

B

，但方向相反的相邻匀强磁场区域。一个边长也为

L

的正方形金属线框，以速度

v_{0}

沿垂直于磁场边界方向由位置1匀速运动到位置2。取线框刚到达位置1的时刻为计时起点（

t = 0

），设刚进入磁场时线框中的电流为

I

，线框所受安培力的大小为

F_{0}

，逆时针方向为感应电流的正方向，水平向左的方向为线框所受安培力的正方向，则下列反映线框中的电流、线框所受的安培力与时间关系的图像中正确的是（）

A、

B、

C、

D、

查看解析

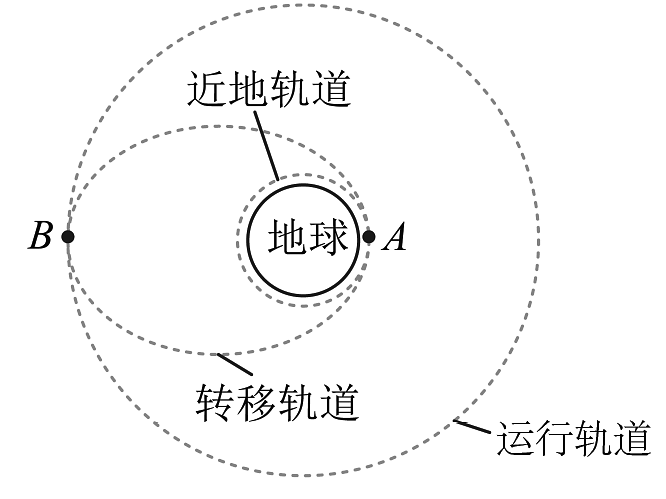

11、2023年3月15日，我国在酒泉卫星发射中心使用“长征十一号”运载火箭，成功将实验十九号卫星发射升空。卫星发射的过程可以简化为如图所示的过程，先将卫星发射至近地圆轨道，在近地轨道的A点加速后进入转移轨道，在转移轨道上的远地点

B

加速后进入运行圆轨道。下列说法正确的是（　　）

A、卫星在近地轨道的线速度小于正运行轨道上的线速度 B、卫星在近地轨道的机械能大于在运行轨道上的机械能 C、卫星在转移轨道上经过A点的速度小于经过

B

点的速度 D、卫星在转移轨道上经过A点的加速度大于经过

B

点的加速度

查看解析

12、我国第三艘航空母舰采用电磁弹射装置以缩短舰载机起飞距离，舰载机跑道如图所示。若航空母舰的水平跑道总长为

L = 170 m

，其中电磁弹射区的长度为

x = 80 m

，飞机由静止开始在弹射区做加速度为

a_{1} = 40 {m/s}^{2}

的匀加速直线运动，飞机离开电磁弹射区后在喷气式发动机推力作用下继续做加速度为

a_{2}

的匀加速直线运动，恰好在跑道末端达到离舰起飞速度

v_{2} = 100 m/s

，飞机可视为质点，航空母舰始终处于静止状态。求：

（1）舰载机离开电磁弹射区时的速度大小 $v_{1}$ ；

（2）舰载机从开始起飞到离开跑道的总时间 $t$ 。

查看解析

13、如图所示，关于涡流，下列说法中错误的是（　　）

A、真空冶炼炉是利用涡流来熔化金属的装置 B、家用电磁炉锅体中的涡流是由恒定磁场产生的 C、阻尼摆摆动时产生的涡流总是阻碍其运动 D、变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流

查看解析

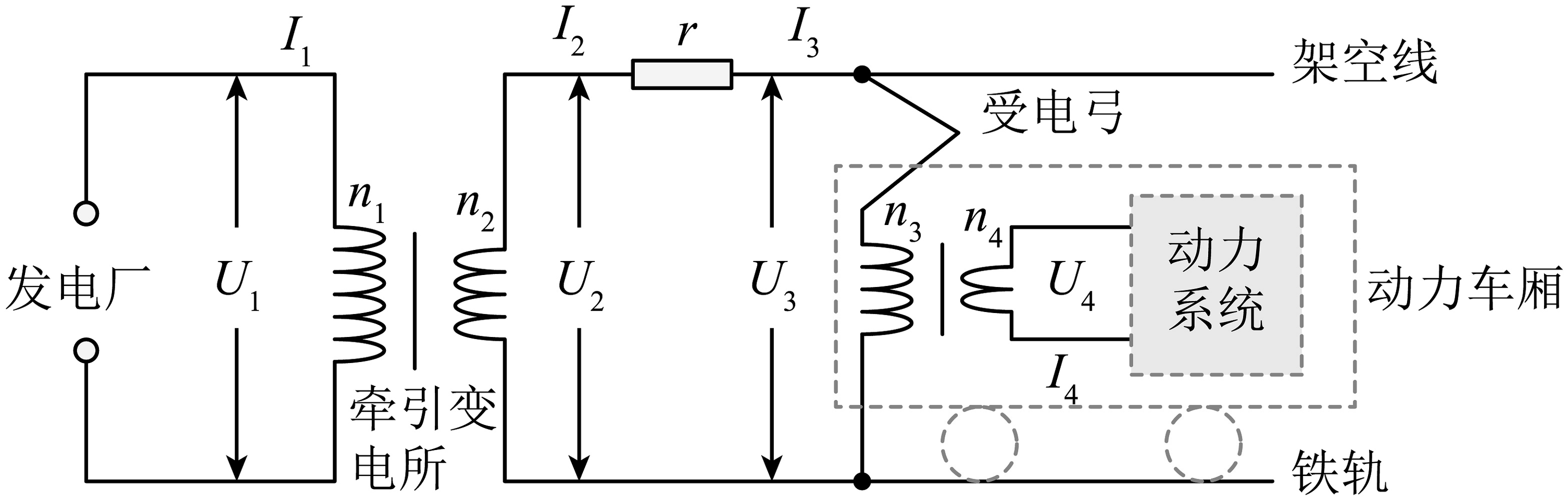

14、如图为高铁供电流程的简化图，牵引变电所的理想变压器将电压为U₁的高压电进行降压；动力车厢内的理想变压器再把电压降至U₄ ，为动力系统供电，此时动力系统的电流为I₄ ，发电厂的输出电流为I₁；若变压器的匝数n₂=n₃ ，则下列关系式正确的是（　　）

A、

U_{1} : U_{4} > n_{1} : n_{4}

B、

U_{1} : U_{4} < n_{1} : n_{4}

C、

I_{1} : I_{4} = n_{1} : n_{4}

D、

I_{1} : I_{4} = n_{4} : n_{1}

查看解析

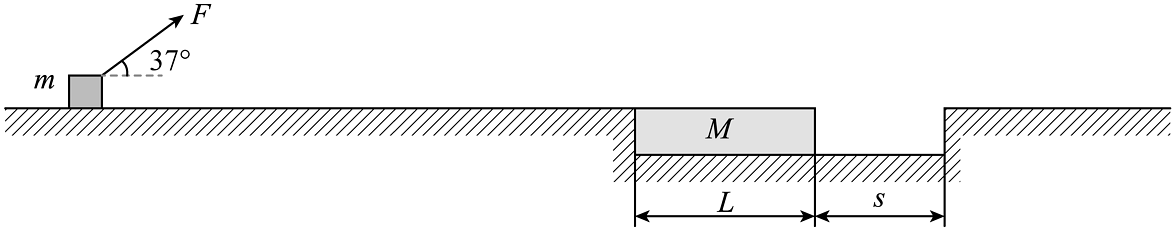

15、某娱乐活动的部分闯关环节可简化抽象为下面的情景。如图所示，长

L = 6 m

、质量

M = 1.3 kg

的木板静止在光滑水平面上，左右平台无限长且与木板等高，木板左端与左平台接触，质量

m = 1.3 kg

的小滑块在恒力F作用下从静止开始运动，力F与水平方向的夹角为

37 °

， F作用2s后撤去，小滑块又滑行1s后以

v_{1} = 10 m/s

的速度离开平台后滑上木板，小滑块与所有接触面间的动摩擦因数均为

μ = 0.5

，小滑块可视为质点，重力加速度取

10 {m/s}^{2}

。已知

\sin 37 ° = 0.6

，

\cos 37 ° = 0.8

。求：

（1）撤去力F时小滑块的速度大小；

（2）力F的大小；

（3）要使小滑块与木板共速后，木板才与右侧平台相碰，s的取值范围。

查看解析

16、如图所示，一弹射游戏装置由安装在水平台面上的固定弹射器、水平直轨道AB，圆心为O的竖直半圆轨道BCD、水平直轨道EF及弹性板等组成，半圆轨道最高点D与水平直轨道右端点E处在同一竖直线上，且D点略高于E点。已知可视为质点的滑块质量

m = 0.1 kg

，轨道BCD的半径

R = 0.6 m

，轨道EF的长度

l = 1.0 m

，滑块与轨道EF间的动摩擦因数

μ = 0.2

，其余各部分轨道均光滑。游戏时滑块从A点弹出，经过圆轨道并滑上水平直轨道EF。弹簧的弹性势能最大值

E_{pm} = 2.0 J

，弹射器中滑块与弹簧相互作用时，机械能损失忽略不计，滑块与弹性板作用后以等大速率弹回，不计滑块通过DE之间的能量损失，g取

10 m / s^{2}

。求

（1）滑块恰好能通过D点的速度 $v_{D}$ ；

（2）若弹簧的弹性势能 $E_{p0} = 1.6 J$ ，求滑块运动到与圆心O等高的C点时所受弹力 $F_{N}$ ；

（3）若滑块最终静止在水平直轨道EF上，求弹簧的弹性势能 $E_{p}$ 的范围。

查看解析

17、如图所示，一架执行救援任务的直升机在H=180m的高空以v₀=40m/s的速度水平向右匀速飞行，要将两箱救援物资先后准确地投放到山脚和山顶的安置点A、B，已知山高h=135m，山脚和山顶的水平距离x₀=500m，g取10m/s² ，不计空气阻力。求：

（1）第一箱物资应在飞机离A的水平距离x₁为多少时投放？

（2）投放第一箱物资后，飞机应继续飞行多大距离后再投放第二箱物资？

查看解析

18、某汽车集团公司研制了一辆燃油与电动混合动力赛车，燃油发动机单独工作时的额定功率为P，蓄电池供电的电力发动机单独工作时的额定功率为

\frac{3}{4} P

，已知赛车运动过程中受到的阻力恒定。

（1）若燃油发动机单独工作时的最大速度为v，则赛车运动过程中受到的阻力f为多少?

（2）若燃油发动机单独工作时的最大速度v=120km/h，求两台发动机同时工作时的最大速度v₂为多少?

查看解析

19、在验证机械能守恒定律的实验中，质量m = 1kg的重物自由下落，在纸带上打出了一系列的点，如图所示，相邻记数点间的时间间隔为0.02s，长度单位是cm，g取9.8m/s²。求：

（1）打点计时器打下计数点B时，物体的速度v_B = （保留两位有效数字）。

（2）从起点O到打下记数点B的过程中，物体重力势能减小量E_p= ，动能的增加量E_k= （保留两位有效数字）。

（3）即使在实验操作规范、数据测量及数据处理很准确的前提下，该实验求得的E_p也一定略大于E_k ，这是实验存在系统误差的必然结果，试分析该系统误差产生的主要原因

A．重物下落的实际距离大于测量值

B．重物质量选用得大了，造成的误差

C．重物在下落的过程中，由于摩擦生热造成的误差

D．先释放纸带后接通计时器造成的误差

（4）某同学利用自己在做该实验时打出的纸带，测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以h为横轴，以v²为纵轴画出了如图的图线。则图线未过原点O的原因是，图线的斜率近似等于。

A.19.6m/s² B.9.80m/s² C.4.90m/s²

查看解析

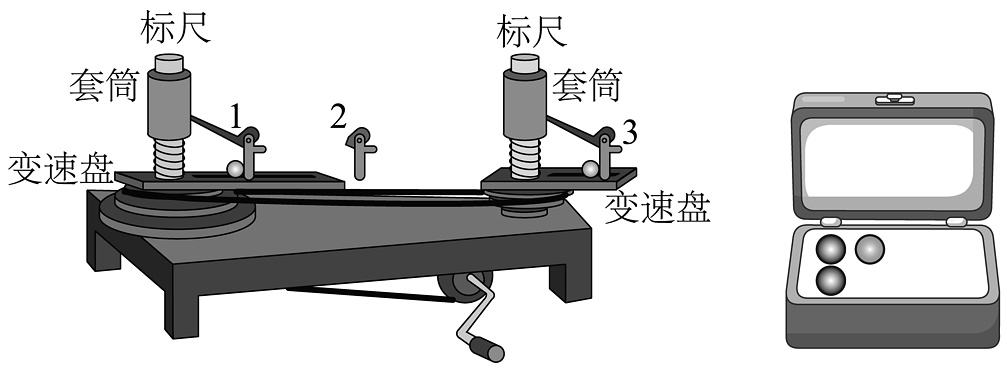

20、如图为“向心力演示仪”及配套小球图示，图中1、2、3为放置小球的卡槽，卡槽1和3到各自转轴的距离相等；变速盘由左右两部分构成，两侧各有三个半径不等的圆盘。实验中左右圆盘可通过皮带连接，转动转子时左右套筒下降，标尺露出的格子数可显示小球转动过程中向心力大小。结合图示，完成下列问题：

（1）若要演示“ $r$ 和 $ω$ 一定时，向心力与 $m$ 成正比”，可将钢球置于图中卡槽3处，将（选填“钢”或“铝”）球置于卡槽处，且左右两侧转盘半径满足 $r_{左}$ $r_{右}$ （选填“ $>$ ”或“ $=$ ”或“ $<$ ”）；

（2）若选用两个钢球分别置于卡槽3和2处，则此时可进行演示的是“ $m$ 和一定时，向心力与成正比”（选填“ $r$ ”或“ $ω^{2}$ ”）。

查看解析
