1、如图甲所示，是一定值电阻 $R_{1}$ 的 $U - I$ 关系图象。

(1)、求 $R_{1}$ 的阻值；

(2)、若将电阻 $R_{1}$ 和电阻 $R_{2}$ 串联接入电路，电源电压为 $12 V$ ，如图乙所示，闭合开关后，电流表示数为 $0.8 A$ ，求 $R_{2}$ 的阻值；

(3)、若将电阻 $R_{1}$ 和电阻 $R_{3}$ 并联接入电路，电源电压为 $12 V$ ，如图丙所示，闭合开关后，电流表示数为 $2.8 A$ ，求 $R_{3}$ 的阻值。

查看解析
2、某家庭用的燃气热水器，将 $20 kg$ 的水从10℃加热到60℃，完全燃烧了 $0.21 m^{3}$ 的煤气。已知水的比热容为 $4.2 \times 10^{3} J / (kg \cdot ℃)$ ，煤气的热值为 $4 \times 10^{7} J / m^{3}$ 。求：

(1)、煤气完全燃烧放出的热量是多少？

(2)、水吸收的热量是多少？

(3)、该热水器烧水的效率是多少？

查看解析
3、小明在探究“电路中电流与电阻的关系”时，可供使用的实验器材有：电源（电压恒为 $6 V$ ），电流表、电压表、滑动变阻器、开关各一个，阻值不同的定值电阻四个（5Ω、 $10 Ω$ 、 $15 Ω$ 、 $20 Ω$ ），导线若干。

(1)、请用笔画线代替导线将图甲的实物图补充完整，要求滑动变阻器滑片向 $c$ 端滑动时接入电路中的阻值变小；

(2)、当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的问题是：；

(3)、将 $5 Ω$ 的电阻接入 $a$ 、 $b$ 间，闭合开关后，移动滑片使电压表示数为 $U_{0}$ ，记录相应的电流值；然后将 $5 Ω$ 的电阻换成 $10 Ω$ 的电阻接入 $a$ 、 $b$ 间，闭合开关后，滑片应向（选填“c”或“d”）端移动，直至电压表示数也为 $U_{0}$ ，记下相应的电流值；

(4)、小明根据实验数据得出 $I - R$ 变化的图像，如图丙所示，则小明实验时 $U_{0} =$ $V$ ，实验时小明所用的滑动变阻器其最大阻值不能小于 $Ω$ 。

查看解析
4、探究“电阻大小与哪些因素有关”的实验装置如图所示，实验中分别把 $a$ 、 $b$ 、 $c$ 、 $d$ 四根导线接入电路，其中 $a$ 、 $b$ 、 $d$ 长度相同， $a$ 、 $b$ 、 $c$ 粗细相同， $b$ 、 $d$ 粗细不同。

(1)、该实验是通过观察来间接比较导线电阻的大小；

(2)、选用 $b$ 、 $c$ 两根导线进行对比，是为了探究电阻大小跟导体的有关；

(3)、选用（填写导线的代号）两根导线进行对比，是为了探究电阻大小跟导体的横截面积有关；

(4)、若小明在做实验时，发现器材中电阻丝只有一根，其他器材足够，则不能探究电阻大小跟导体的有关。

查看解析
5、在探究“比较不同物质吸热能力”的实验中，用两个相同规格的电加热棒同时给烧杯中的水和某品牌食用油加热。
物质
质量/g
初始温度/℃
加热时间/min
末温/℃
水
200
20
6
45
食用油
200
20
6
70

(1)、烧杯中加入的水和食用油除初温相同外，还应保证（选填“体积”或“质量”）相同；

(2)、实验中物质吸收热量的多少是通过（选填“加热的时间”或“升高的温度”）来反映的；

(3)、根据表中数据算出食用油的比热容是 $J / (kg \cdot ℃)$ 【水的比热容为 $4.2 \times 10^{3} J / (kg \cdot ℃)$ 】。

查看解析
6、作图题：

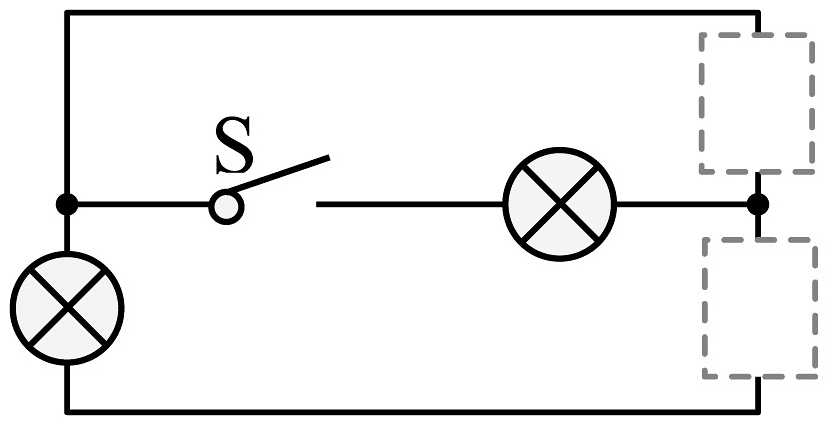

(1)、如图所示，请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。

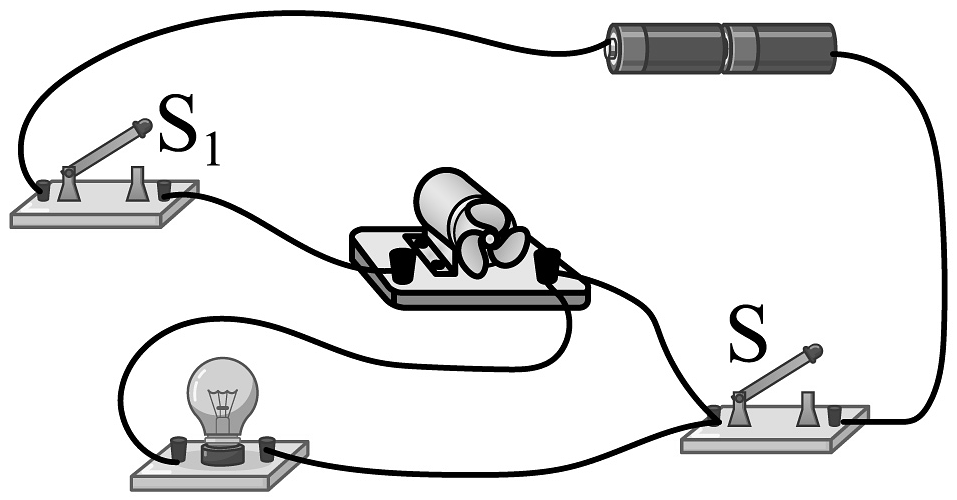

(2)、如图所示的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式。要求：改正后，灯泡和电动机并联，开关S控制所有用电器， $S_{1}$ 只控制电动机。

查看解析
7、如图甲所示的电路中，电源电压恒定不变， $R_{1}$ 为定值电阻。闭合开关 $S$ ，将滑动变阻器 $R_{2}$ 的滑片P从 $a$ 向 $b$ 移动的过程中，电压表和电流表的示数变化情况如图乙所示，则 $R_{1}$ 的阻值为 $Ω$ ； $R_{2}$ 的最大阻值为 $Ω$ ；当滑动变阻器的滑片P在中点时，两电表的示数对应于图乙中的（选填“B”“C”或“D”）点。

查看解析
8、如图表示一种自动测定油箱内油面高度的装置。 $R^{'}$ 是定值电阻， $R$ 是滑动变阻器，它与金属杠杆的一端相连，从油量表指针所指的刻度，就可以知道油箱内油面的高度。油量表实际上是由一个（选填“电压表”或“电流表”）改装的，当油箱中的油量减少时，油量表的示数（选填“增大”或“减小”）。

查看解析
9、为实现接在同一电路中的两灯既可串联又可并联，小明设计了如图所示的电路，当只闭合开关时，两灯串联；当只闭合开关时，两灯并联。

查看解析
10、荷叶上两滴水珠接触时，会自动结合成一大滴水珠，此事实说明分子间存在着（选填“引力”或“斥力”）；在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，这是因为头发带（选填“同”或“异”）种电荷而相互排斥。

查看解析
11、如图所示，电源电压恒定．当开关S₁、S₂闭合，甲、乙两表为电压表时，两表示数之比U_甲：U_乙=4：1；当开关S₁闭合、S₂断开，若甲、乙两表均为电流表时，两表的示数之比为（）

A、4：3 B、3：2 C、3：4 D、3：l

查看解析
12、如图所示， $R_{1}$ 和 $R_{2}$ 均为定值电阻，闭合开关S，电流表几乎无示数，电压表指针明显偏转。如果只有 $R_{1}$ 和 $R_{2}$ 一处发生了故障，则下列判断正确的是（　　）

A、 $R_{1}$ 短路 B、 $R_{2}$ 短路 C、 $R_{1}$ 断路 D、 $R_{2}$ 断路

查看解析
13、如图是四冲程内燃机工作循环中的一个冲程，它是（　　）

A、压缩冲程，将内能转化为机械能 B、压缩冲程，将机械能转化为内能 C、做功冲程，将机械能转化为内能 D、做功冲程，将内能转化为机械能

查看解析
14、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R₁和R₂中的电流分别为（　　）

A、1.2A，0.22A B、0.98A，0.22A C、0.96A，0.24A D、0.24A，1.2A

查看解析
15、火车在进入隧道前一般都要鸣笛，一列火车的运行速度是72km/h，声音在空气中的传播速度是340m/s，司机鸣笛后4s听到隧道口处山崖反射的回声，求：
（1）火车的车速是多少m/s？
（2）从司机鸣笛至4s后听到隧道口处山崖反射的回声，火车共运行了多远？
（3）火车鸣笛时离隧道口有多远？

查看解析
16、汽车以25m/s的速度匀速行驶，司机突然发现前头有紧急情况，经过0.5s（反应时间）后开始制动刹车，又经过4.5s滑行60m车停止。求：
（1）汽车在司机反应时间内通过的路程是多少？
（2）从司机发现紧急情况到汽车静止这段时间的平均速度是多少？

查看解析
17、如图甲所示，某同学在“探究水的沸腾”实验中.

(1)、沸腾时水中气泡的情形为如图乙（选填“A”或“B”）图。

(2)、如图丙所示，某同学绘制出了水的沸腾图像.根据图像可知，此时大气压⁠（选填“大于”“小于”或“等于”）标准大气压.由图像可得出水沸腾时的特点是温度⁠。

(3)、实验中有的同学对温度计中红色液体是不是酒精产生了疑问，查阅液体沸点表得知酒精的沸点为78℃（在标准大气压下），由此断定红色液体（选填“是”或“不是”）酒精。

(4)、实验后，A组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗？老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图丁，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来。通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点（选填“升高”“不变”或“降低”），因此在不加热的情况下，水能重新沸腾。

(5)、如图戊，将烧瓶内水沸腾时所产生的水蒸气通入试管D中，试管D放在装冷水的容器E内，过一段时间，观察到试管D中产生的现象是（选填“水蒸气”“小水珠”“小冰晶”）越来越多，同时看到温度计F的示数（选填“降低”或“升高”）。

查看解析
18、某物理兴趣小组进行“测量小车的平均速度”实验，该物理兴趣小组利用带有刻度尺的斜面、小车和数字钟测量小车的平均速度，如图所示，图中显示的是他们测量过程中的小车在甲、乙、丙三个位置及其对应时间的情形，显示时间的格式是“时：分：秒”.

(1)、若在测量过程中小车运动速度较快，所用时间较短，很难准确测出小车的运动时间，可采取的改进措施是；

(2)、小车从甲至乙的平均速度为m/s；
项目
甲至乙
乙至丙
甲至丙
路程/cm

64.00
90.00
时间/s
2
4
6

(3)、分析表中数据可以判断，小车全程做（选填“匀速”或“变速”）直线运动；

(4)、若测量时小车没到丙处就停止计时，则时间的测量值会偏，平均速度的测量值会偏。（均选填“大”或“小”）

查看解析
19、2022年1月26日，梧州市西堤公园正式开园，为群众提供了锻炼的好去处。甲、乙两位同学沿着西堤公园直线跑道从同一地点同时同向出发，其s﹣t图像如图所示，则第12s时甲的运动状态为（选填“静止”、“匀速直线运动”或“变速直线运动”）；从出发到甲、乙相遇的这段时间内，甲的平均速度为m/s。

查看解析
20、某基地连续开展歼 $-15$ 舰载战斗机进行空中“伙伴加油”训练，空中加油有“空中穿针引线”之称。给歼 $-15$ 舰载战斗机加油如图所示，画面中看到加油软管向战斗机的受油探头靠近时，此时以为参照物；设舰载机的飞行速度 $800m/s$ ，经过2min，舰载机飞行的路程是m。

查看解析
