1、在“测量小灯泡额定功率”的实验中，小刚同学用一个电压表、一个电流表、一个开关、一个滑动变阻器、电压为4.5V的电源和额定电压为2.5V的小灯泡，设计了如图甲所示的电路。
（1）实验中需要依据图甲所示的电路图，将图乙所示器材进行连线，请用笔画线代替导线，将图乙所示电路连接完整。
（2）正确连接好电路后，闭合开关，当滑动变阻器的滑片向左移动时，电流表示数（选填“变大”“变小”或“不变”）。当电压表的示数为V时小灯泡正常发光，此时电流表指针如图丙所示，其示数为A，小灯泡的额定功率为W。若小灯泡两端的实际电压为2.3V，则小灯泡的实际功率（选填“大于”“等于”或“小于”）额定功率。
（3）小王同学也按图甲所示电路图连接电路，当连接最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭。请你指出导致此现象可能的原因：。
-
2、如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
-
3、图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1。
-
4、图所示是一款有两个挡位的挂烫机的工作电路图，正常工作电压为220V，加热电阻R1=44Ω，R2=88Ω，只闭合开关S1时，挂烫机的功率是W。同时闭合开关S1、S2 ， 挂烫机工作1min消耗的总电能为。
-
5、“福建舰”是我国完全自主设计建造的航空母舰，满载排水量为8万吨。在海上航行时，水下10m处海水对舰体的压强为Pa；满载时“福建舰”受到的浮力为N（海水密度ρ取 ， g取10N/kg）。
-
6、如图所示的曾侯乙编钟是我国古代重要的打击乐器，体现了中国先秦礼乐文明和青铜器铸造技术的极高水平。敲击时发出的声音是编钟产生的；用相同的力敲击大小不同的编钟，发出声音的不同。
-
7、如图所示电路中，电源电压为4.5V，滑动变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V，在AB之间接入不同的电学元件，可以进行不同的实验，在确保电路安全且实验能够顺利进行的情况下，下列说法中正确的是（ ）
A、在AB间接入一个阻值为10Ω的定值电阻，探究电流与电压关系实验时，电压表示数变化范围为1.5~4.5V B、探究电流与电阻的关系实验中，控制AB间电压是3V时，在AB间接入电阻的阻值范围是5~40Ω C、在AB间接入一个大约100Ω的未知电阻，调节滑动变阻器滑片的位置，就能够测量出该电阻的阻值 D、在AB间接入小灯泡，调节滑片，使电压表示数从2V变到3V，测得电流表示数从0.25A变到0.3A，则灯泡的电功率增大了0.05W -
8、小宁同学两次水平拉动同一物体，使它们在同一水平面上做匀速直线运动，两次物体运动的s－t图像如图所示。下列说法正确的是（ ）
A、物体第一次运动速度为1m/s，第二次运动速度为2m/s B、物体第一次所受的摩擦力大于第二次所受的摩擦力 C、0~8s拉力第一次做的功等于第二次的2倍 D、0~8s拉力第二次做功的功率等于第一次的2倍 -
9、控制大气污染物浓度是确保空气质量，实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时，污染物浓度监测表的示数增大；R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是（ ）
A、当污染物浓度增大时，气敏电阻的阻值增大 B、当污染物浓度增大时，电流表示数增大 C、当污染物浓度增大时，电压表示数增大 D、污染物浓度监测表是电压表改装而成的 -
10、物理是以实验为基础的自然科学。下列有关物理实验的说法正确的是（ ）
A、图甲：导线AB左右运动，电流表的指针发生偏转，这一过程与电动机的原理相同 B、图乙：活塞压缩空气，硝化棉燃烧，这一过程与汽油机的做功冲程原理相同 C、图丙：通电一段时间后，两个U形管中液面高度的变化不同，说明电流不同，产生的热量不同 D、图丁：抽掉玻璃板后，两瓶中的气体颜色逐渐变均匀，说明气体分子在不停地做无规则运动 -
11、“安全问题无小事，学好物理保安全”。下列有关安全的说法正确的是（ ）A、我国家庭电路的电压是220V，对人体来说是安全的 B、为了保护听力，人不能处于50dB以下的噪声环境中 C、驾车时系好安全带是为了防止惯性力带来的危害 D、等候列车的乘客应站在安全线以外，否则可能会被“吸”向列车
-
12、小西和同学们用天平、量筒和足量的水等实验器材测量小石块的密度。当天平平衡时所用砝码及游码位置如图甲所示，并用如图乙所示的方法测量小石块体积。下列说法正确的是（ ）
A、小石块的质量为25.4g B、图乙中a是正确的读数方法 C、小石块的密度是 D、若小石块磕掉了一部分，它的密度会变小 -
13、如图所示的光现象中说法正确的是（ ）
A、图甲：桥在水中的倒影是光的折射现象 B、图乙：彩虹是光的色散现象 C、图丙：墙上的手影是光的反射形成的 D、图丁：凸面镜能扩大视野是由于光的直线传播 -
14、电梯为居民出入带来很大的便利，出了安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压 ， 保护电阻 ， 压敏电阻R2的阻值随压力F大小变化如图乙所示，电磁铁线圈电流达到时，衔铁刚好被吸住，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)、当电梯正常工作时，衔接触点K应与触点（选填“A”或“B”）接触；(2)、电磁铁的上端为极，当压敏电阻R2受到的压力F增大时，电磁铁的磁性将（选填“减弱”“不变”或“增强”）；(3)、当电梯的载重量为400kg时，1.5min内电阻R1产生的热量为J；(4)、该电梯的限载重量为kg；若使电梯的限载重量达到800kg，需要将控制电路中的R1更换为阻值为Ω的定值电阻。 -
15、小宇通过仔细观察发现小汽车的一些设计和使用过程中的许多现象都与物理知识有关。

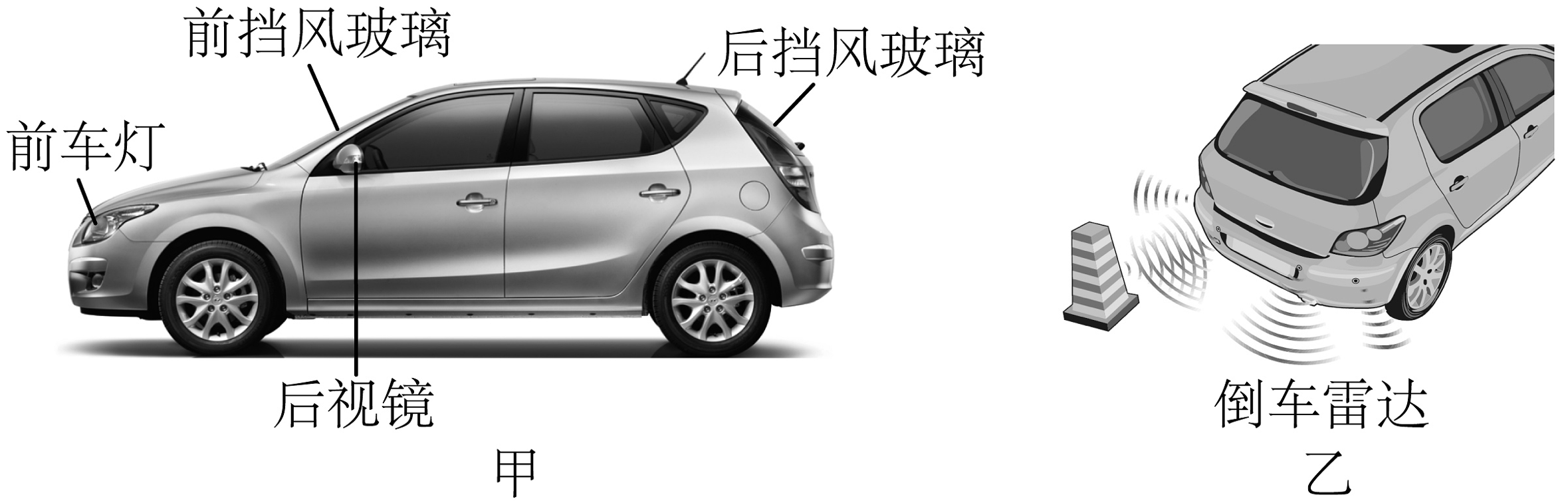

(1)、如图甲所示，小汽车的前挡风玻璃是倾斜的，这样做可以使车内物体通过前挡风玻璃所成的（选填“虚”或“实”）像位于司机的（选填“前上方”“前下方”或“正前方”），有利于司机观察前方路面情况，保证行车安全；(2)、小汽车前车灯的反光装置相当于（选填“平面镜”“凹面镜”或“凸面镜”），它对光线有（选填“会聚”或“发散”）作用；小汽车前车灯一般都安装在车头下部，是因为前车灯越低，夜间路面上凸起的障碍物在灯光的照射下影子就越（选填“长”或“短”），这样能更好地让司机发现障碍物；(3)、如图乙所示，汽车的“倒车防撞可视雷达”，通过安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头成缩小的（选填“实”或“虚”）像。该像通过电子装置加工，调整并传送到显示屏上，司机据此可以准确地了解车后的情况。如果看到显示屏中障碍物的像变大，则障碍物离车尾的距离变（选填“远”或“近”）； -

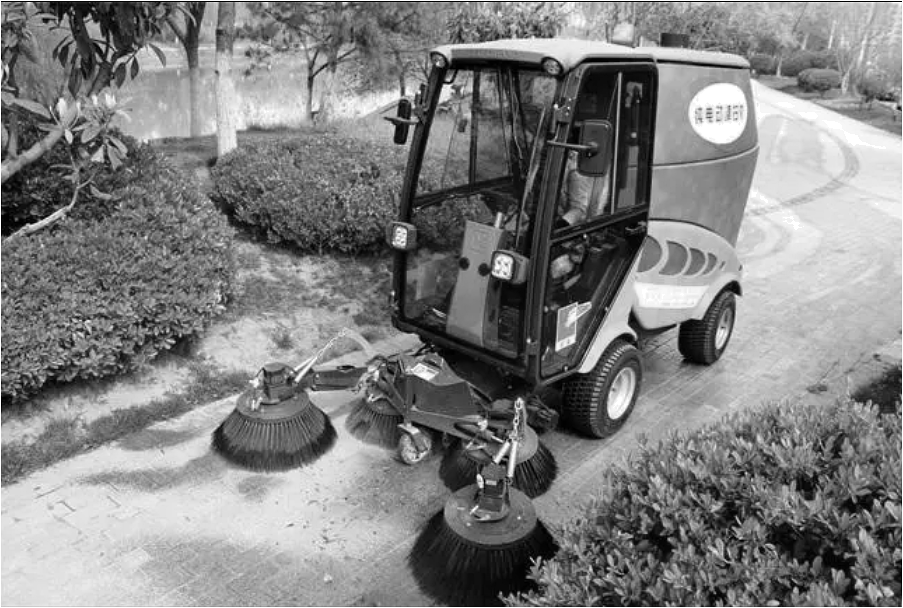

16、电动清扫车以其环保高效等优点，在创建卫生城市中大显身手。图为一电动清扫车正在工作时的情景。
(1)、清扫车停在水平路面上，总质量为800kg，清扫刷与路面不接触，轮胎与路面总接触面积为0.04m2 ， 车对路面的压强为多少？（g取10N/kg）(2)、清扫车完成任务后，在平直道路上以5m/s的速度匀速直线行驶，经10min到达垃圾处理站，行驶过程中车所受阻力大小为重力大小0.2倍，则牵引力做的功为多少？牵引力的功率为多少？ -
17、小明在做“测量小灯泡的电阻”实验时，电源电压3V，待测小灯泡的额定电压为2.5V，他连接的部分电路如图甲所示，有3个滑动变阻器（铭牌上分别标有“10Ω，2.5A”、“20Ω，2A”、“60Ω，1A”字样）可供选择。(1)、如图甲所示，闭合开关前应把滑动变阻器滑片的位置调到（选填“A”或“B”）端；闭合开关后发现电压表的指针接近满偏。小明仔细检查后，发现只有一根导线连接错误，请你在图甲中错误的导线上画“×”，并补上一条正确的导线；
(2)、纠正错误后闭合开关，小明发现灯泡还是不发光，电流表有示数，电压表无示数。产生此故障的原因可能是；(3)、排除故障后，闭合开关后通过调节滑动变阻器获得了多组数据，小明根据实验数据绘制了小灯泡的I-U图像，如图丙中的图线a所示，观察图像，发现AB部分近似为线段，BC部分为曲线，为便于分析，将线段AB延长作出图像，如图丙中的图线b所示；
①某次实验中，电压表的示数如图乙所示，为了测量小灯泡正常工作时的电阻，他应向（选填“A”或“B”）端移动滑动变阻器的滑片P，直至小灯泡正常工作；
②实验中小灯泡两端电压最低可以调至0.25V，则他实验时所选用的滑动变阻器是（选填“A”“B”或“C”）。
A.10Ω，2.5A B.20Ω，2A C.60Ω，1A
③通过实验发现，当小灯泡两端电压逐渐增大时，灯泡亮度会逐渐变亮，说明小灯泡的亮度与功率（选填“额定”或“实际”）有关；比较a、b两图线，发现两图线间的距离随着电压的增大而增大，你认为造成这种结果的原因是。
-
18、生活中，酒精常用于皮肤消毒、医疗器械消毒等。小亮利用天平和量筒等实验器材，想测量酒精的密度大小。(1)、小亮把天平放在上，然后调节平衡螺母，使天平横梁在水平位置平衡，如图甲所示，请指出此过程中遗漏的操作步骤： ， 完成遗漏的操作步骤后，为了调节平衡，需向（选填“左”或“右”）调节平衡螺母，直至天平在水平位置平衡；
(2)、小亮进行了如下实验操作：a.在量筒中倒入90mL的酒精；
b.选取一个质量为20.4g的空烧杯，将量筒中的部分酒精倒入烧杯中，量筒中剩余酒精的体积如图乙所示；
c.将装有酒精的烧杯置于天平左盘，天平再次平衡时，右盘中砝码和游码位置如图丙所示，则烧杯和酒精的总质量为g；通过计算可得酒精的密度为kg/m3；
(3)、小亮完成实验后发现天平右盘边缘有个旧的小缺口，这对他的测量结果（选填“有”或“无”）影响。 -
19、(1)、如图甲、乙、丙所示，物体的长度为cm，温度计示数为℃，秒表读数为s；
(2)、在“探究影响滑动摩擦力大小的因素”的实验中：

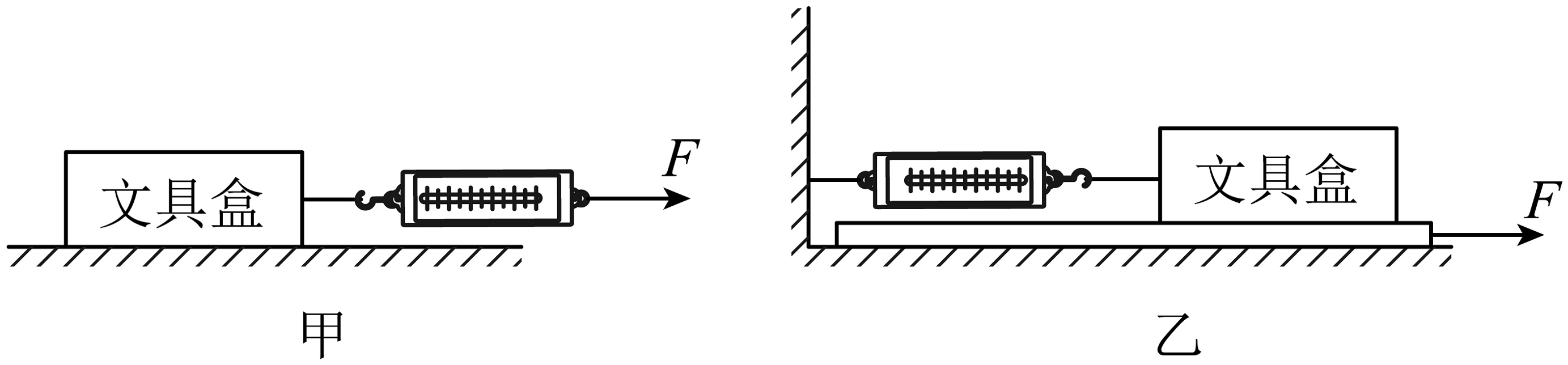

①如图甲所示，小明将装有部分文具的文具盒置于水平桌面上，用弹簧测力计水平向右匀速拉动文具盒，这是利用的原理测出滑动摩擦力的大小；
②在实验过程中，小明发现弹簧测力计读数不稳定，于是固定弹簧测力计，通过拉动长木板进行实验，如图乙所示。此时拉动木板（选填“需要”或“不需要”）匀速直线运动；
③接着，小明又将橡皮、改正液等物品放入文具盒，重复上述实验，若小明用4N的力拉出木板时，弹簧测力计的示数为1.6N，则此时文具盒与木板之间的摩擦力为N。
-

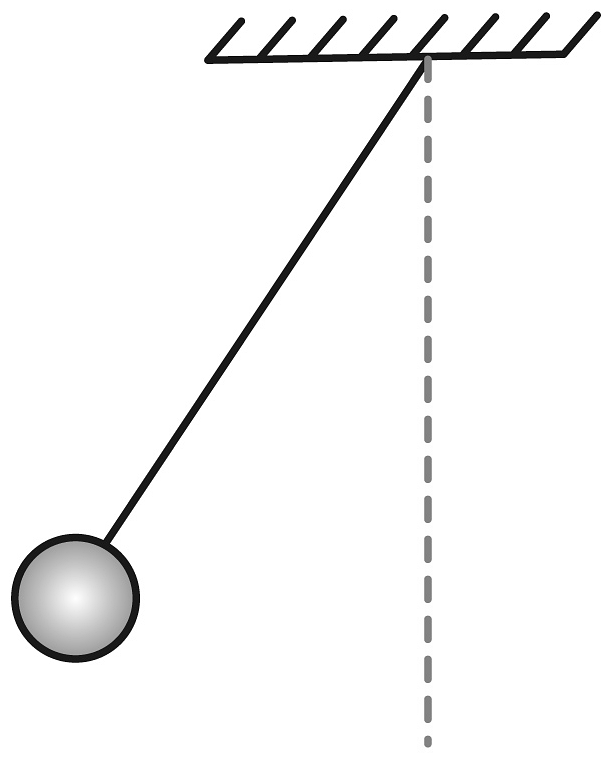

20、(1)、如图甲所示，请画出细线悬挂的小球摆动到图示位置时所受力的示意图（不考虑空气阻力）；

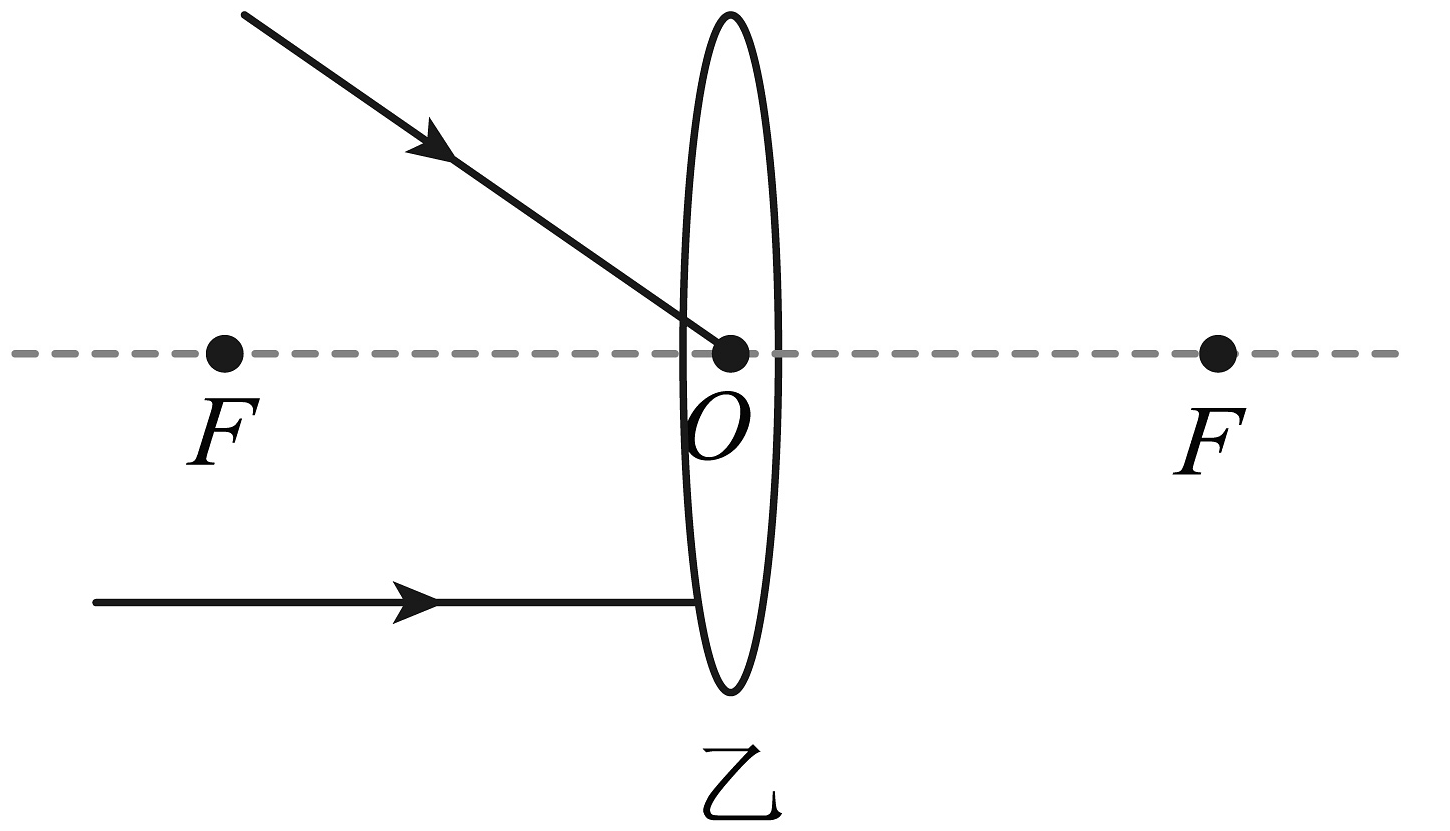

(2)、如图乙所示，请分别画出两条入射光线通过凸透镜后的折射光线；
(3)、如图丙所示，为冰箱工作时部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图中的电路连接完整，并符合安全用电原则。
