1、某款磁悬浮玩具的电路原理图如图所示。闭合开关，磁性小球悬停在空中，请依据图中信息，在方框内填上电源 $a$ 端的极性并画出通电螺线管对磁性小球作用力的示意图。

查看解析

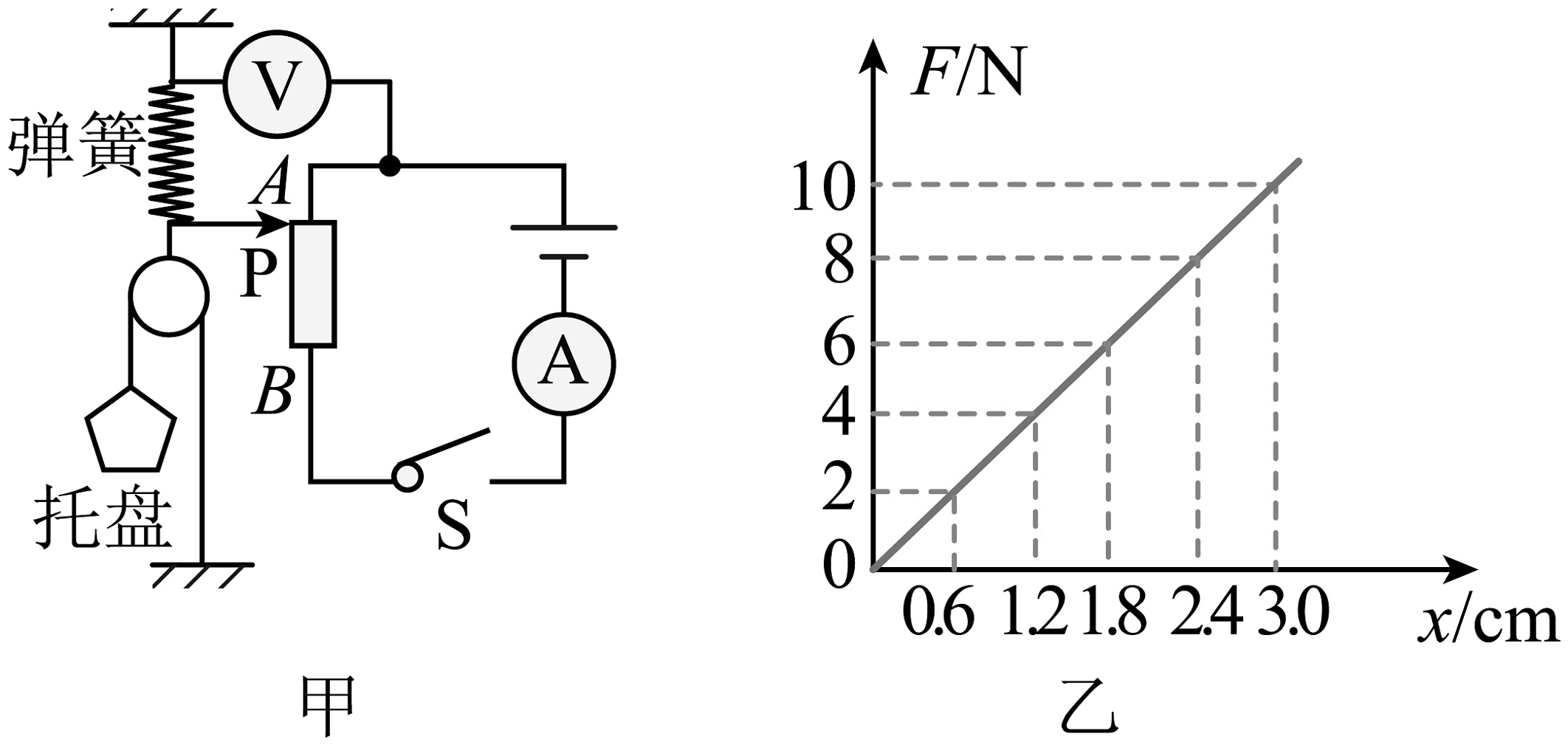

2、图甲为某小组同学自制的简易电子秤工作原理图。 $A B$ 是一段阻值为 $10 Ω$ 的均匀电阻丝，长度为 $10 cm$ ，金属弹簧上端固定且与电压表相连，下端与滑片 $P$ 相连，滑片 $P$ 能随弹簧一起上下移动，闭合开关，托盘上无待测物时， $P$ 在 $A$ 点，弹簧伸长量 $x$ 与拉力的关系如图乙所示，电源电压恒为 $6 V$ ，闭合开关。（滑轮与托盘质量不计，取 $g = 10 N / kg$ ）下列说法正确的是（　　）

A、甲图中的滑轮在本原理图中仅仅是为了改变动力的作用方向 B、被测物体放在托盘上时，用电流表示数反映物体质量的大小 C、当托盘中待测物体质量为 $200 g$ 时，电压传感器示数为 $0.72 V$ D、当滑片 $P$ 位于 $A B$ 中间是位置时，电路消耗的总功率为 $3.6 W$

查看解析
3、下列关于物理方法、物理学史、物理量的估测、仪器的使用方法等的说法中，正确的是（　　）

A、“探究电流与电阻的关系”和“测量电阻”用了相同的研究方法 B、第一个发现“电流周围存在着磁场”的是英国物理学家法拉第 C、小华学习用的台灯正常工作1小时消耗的电能大约为 $3.6 \times 10^{6} J$ D、使用弹簧测力计测力前，应使弹簧测力计的指针对准零刻度线

查看解析
4、小明家的电水壶的内部电路如图甲所示，其中 $R_{1} 、 R_{2}$ 为电热丝，S是电源开关， $S_{0}$ 是温控开关（水温达到100℃，自动由加热状态切换为保温状态）。该电水壶的部分重要参数如图乙所示。已知电源电压为220V。求：
（1）当开关S闭合， $S_{0}$ 断开时，电路中的电流。
（2）当开关S和 $S_{0}$ 均闭合时， $R_{1}$ 的电功率。
（3）在加热状态下，该电水壶工作50s消耗的电能。

查看解析
5、在“探究电流与电阻的关系”实验中，提供的器材有：
电源（电压6V）、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器（0~20Ω）、电流表、电压表、开关及导线若干。

(1)、用笔画线代替导线将图甲电路连接完整，要求：滑片P向右移动时，变阻器接入电路的阻值变大；

(2)、闭合开关，移动滑片，发现电流表有示数，电压表无示数，故障可能是；

(3)、排除故障后，移动滑片P使电压表示数为4V；将5Ω电阻换成10Ω，按规范调整电路，继续操作，使电压表示数仍为4V，此时滑动变阻器接入电路的阻值比上一次；

(4)、将测得的数据在图丙中描点连线，发现有一组数据错误，究其原因可能是；

(5)、仅用电阻箱（最小倍率是×1）替换滑动变阻器，仍控制定值电阻两端电压为4V，利用上述器材能否完成实验探究，简述你的判断依据：。

查看解析
6、晶晶同学旅游时捡到一颗漂亮的鹅卵石。他从学校物理实验室借来天平（含砝码）、量筒测量这颗鹅卵石的密度，步骤如下：

（1）将天平放在水平桌面上，游码移至标尺左端的零刻线处，调节平衡螺母，使横梁平衡；

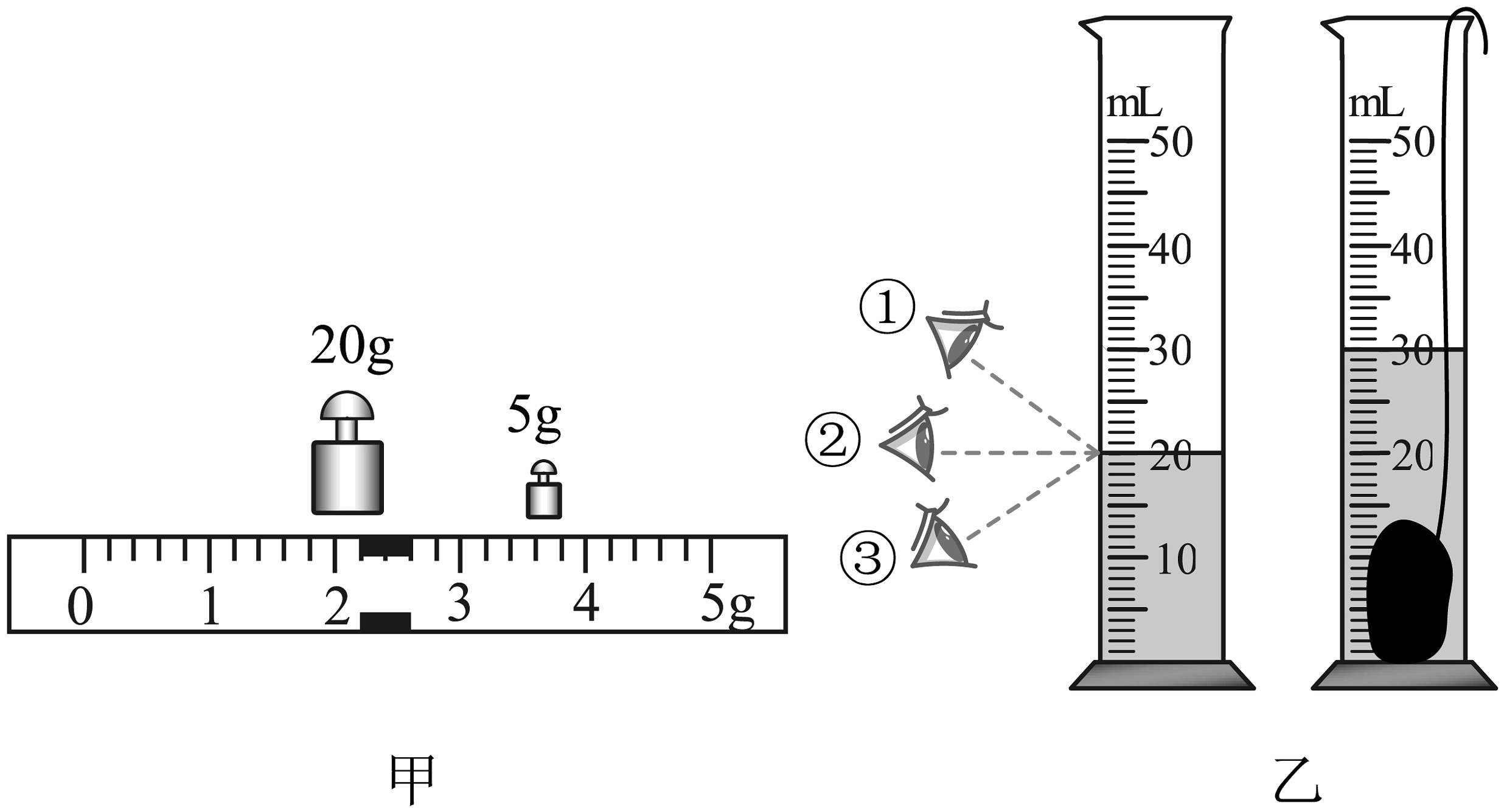

（2）将鹅卵石放在天平的左盘上，往右盘中加减砝码并移动游码，直到天平再次平衡。所放的砝码和游码的位置如图甲所示，则鹅卵石的质量为g ；
（3）如图乙，使用量筒时，正确的读数方法是（选填①或②或③），晶晶同学测出鹅卵石的体积为 $10 {cm}^{3}$ ；
（4）计算出该鹅卵石的密度为g/cm³。

查看解析
7、

(1)、所示的杠杆中，画出能使杠杆保持平衡的阻力臂及最小动力F的示意图。

(2)、如图是物体A静止在斜面上，请作出物体A的重力和斜面受到的压力的示意图。

查看解析

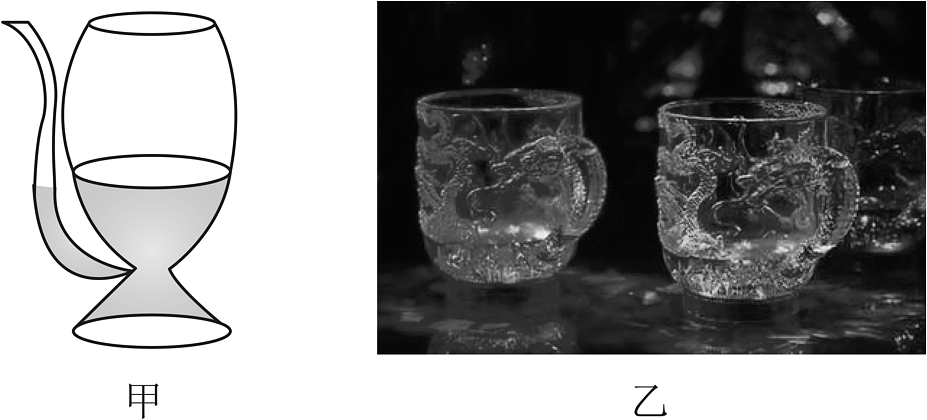

8、如图甲是一款网红“旋转杯”，杯子由上端开口的粗细两部分组成，杯子粗细两部分构成一个。如图乙所示是一款网红“发光杯”，当杯内倒入的液体是（填“导体”或“绝缘体”）时，就会连通杯底电路，使LED灯发光，看到的是它变（填“深”或“浅”）的虚像。

查看解析

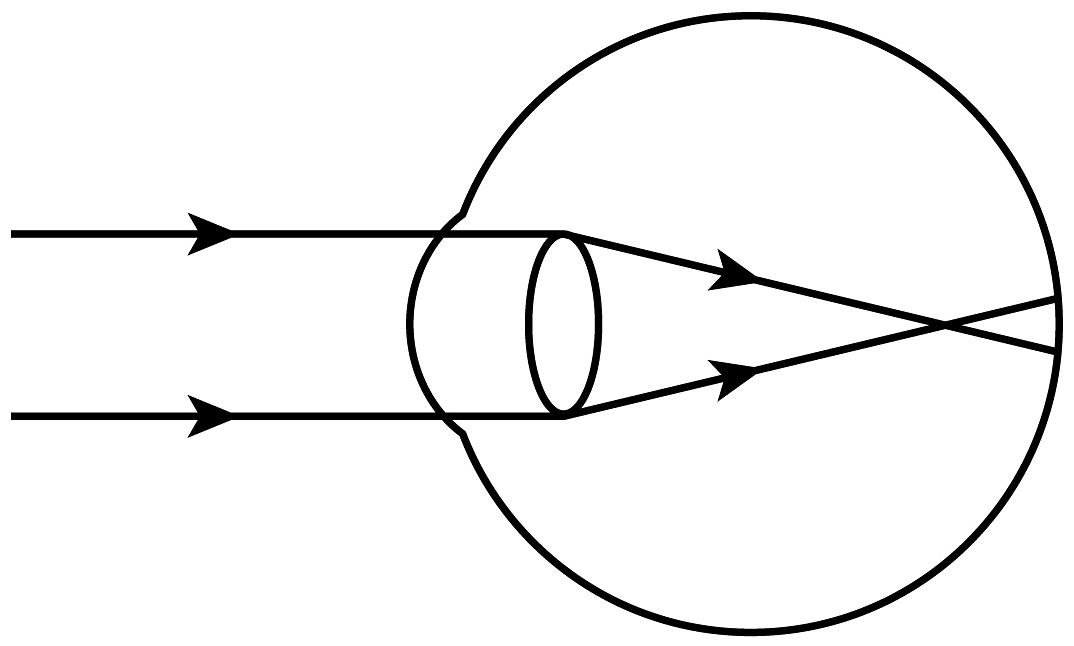

9、如图所示，这是小赵的眼睛结构，他患有眼，应佩戴透镜进行纠正。

查看解析

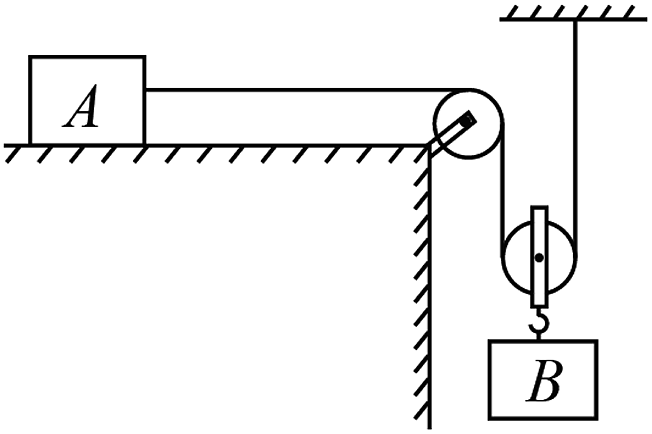

10、如图所示，置于水平桌面上的物体A重50N，物体B重30N，动滑轮重10N，物体B在匀速下降了40cm的过程中，拉动物体A在水平桌面上匀速移动了一段距离，忽略绳重及滑轮轴上的摩擦，则下列说法正确的是（）

A、物体A移动了20cm B、绳子拉力对物体A做的功是8J C、物体A与桌面的滑动摩擦力为30N D、若对物体A施加一个水平向左的力F，使物体B可以匀速上升，则力F的大小为40N

查看解析
11、手握酱油瓶不掉下来的原因是（　　）

A、手对瓶的摩擦力大于瓶的重力 B、手对瓶的摩擦力等于瓶的重力 C、手对瓶的压力大于瓶的重力 D、手对瓶的压力小于瓶的重力

查看解析
12、为了防止考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图甲）。当探测器靠近金属物体或电子产品时，会产生感应电流，引起探测器发出警报。图中能反映出金属探测器工作原理的是（）

A、 B、 C、 D、

查看解析
13、如图所示的四种现象中，和小孔成像原理相同的是（　　）

A、树荫下的光斑 B、凸面镜扩大视野 C、铅笔“折断”了 D、桥的“倒影”

查看解析
14、在冬天人们常常搓手取暖，这个过程的能量转化与四冲程内燃机的哪个冲程相同（　　）

A、吸气冲程 B、做功冲程 C、压缩冲程 D、排气冲程

查看解析
15、半潜船是一种专门运输海上石油钻井平台等大型设备的大国重器。“半潜”是指装载货物时其甲板和部分船身可以潜入水下。如图甲所示的“新光华”号半潜船是我国最大的半潜船。
如图乙所示，是小强同学制作的一个半潜船模型，它可视为由规则柱体的A、B、C、D四部分组紧密组合而成，其中A、B为材料、外形完全相同的实心合金体，C为实心体，D内部有若干压载水仓总容积为 $V_{空} = 8000 {cm}^{3}$ ，以及一些自动控制设备。最大吃水线（图中的虚线）距D的上表面 $h_{0} = 8 cm$ ，通过调节压载水仓中水的质量，可以保证D的上表面始终与水面相平。半潜船模型与货物的部分参数如下表：（ $ρ_{水} = 1 g / {cm}^{3}$ ， g取 $10 N / kg$ ）
对象
高度
底面积
边长
密度
质量
A
$h_{1} = 10 cm$
$S_{1} = 50 {cm}^{2}$

$ρ_{1} = 3.4 g / {cm}^{3}$

B
$h_{1} = 10 cm$
$S_{1} = 50 {cm}^{2}$

$ρ_{1} = 3.4 g / {cm}^{3}$

C

$S_{2} = 200 {cm}^{2}$

$m_{2} = 600 g$
D
$h_{3} = 10 cm$
$S_{3} = 1000 {cm}^{2}$
$L_{3} = 40 cm$

$m_{3} = 400 g$
货物E
$h_{4} = 8 cm$
$S_{4} = 1300 {cm}^{2}$
$L_{4} = 25 cm$

$m_{4} = 8320 g$

(1)、求半潜船模型的总质量。

(2)、求半潜船模型空载且处于最大吃水状态时，压载水仓中水的质量。

(3)、某次模拟半潜船装载货物，最开始半潜船模型以最大吃水状态运动到装货点，小组同学轻轻地把“货物”E横放在甲板正中的上方，放手后控制半潜船模型缓慢排水，直至压载水仓中的水排完，完成货物装载后的情况如图丙所示。求此过程中货物E对D上表面的压强 $p$ 与压载水舱中排出水的质量 $Δ m$ 千克之间的函数关系式。（整个过程中D的上表面总是保持水平，货物E只在竖直方向移动。）

查看解析
16、随着生活节奏加快，熬夜、饮食不规律成为部分人的生活常态，也导致了肥胖症的出现。今年，“体重管理年”行动持续推进，“体重管理”成为了备受关注的热词。如图甲所示为一款市面常见的体脂秤，使用它就可以掌握自己的体重以及身体脂肪含量情况。

(1)、测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的长度越长，电阻就越，会影响对人体脂肪含量的判断。

(2)、体脂测量其原理是利用人的体液容易导电，而脂肪不易导电的特性，通过测量人体的电阻来计算出身体的脂肪含量。如图乙是某种体脂秤的主要工作电路，测量时人赤脚踩上a、b两处，当人的脂肪含量较前一次测量降低时，下列分析合理的是______。

A、人体的总电阻变大 B、电压表的示数变小 C、电流表的示数变小 D、 $R_{m}$ 消耗的功率变小

(3)、体脂秤的体重测量部分的简化电路图如图丙所示，由压敏电阻 $R$ 、数字式仪表 $P$ （电阻可忽略不计）、滑动变阻器 $R_{n}$ 、电池等原件组成。压敏电阻 $R$ 在一定范围内的电阻与所受压力的关系如图丁所示，出厂前将滑动变阻器 $R_{n}$ 调为 $100 Ω$ 。台板部分的质量忽略不计，电源电压为 $6 V$ 。则体重 $G$ 与电路中电流 $I$ 的关系是： $G =$ 。

(4)、实际产品中体脂测量和体重测量两部分电路共用同一电源，分析可知，普通人使用它进行测量时，测量电路功率更大。

查看解析
17、如图甲所示，电源电压保持不变，小灯泡的额定功率为5W，电压表量程为 $0 \sim 15 V$ ，电流表量程为 $0 \sim 0.6 A$ ，滑动变阻器允许通过的最大电流为1A。在保证电路各元件安全的前提下，闭合开关S和S₁ ，断开开关S₂ ，将滑片P从最右端b向左最大范围移动到a点；闭合开关S和S₂ ，断开开关S₁ ，将滑片P从a点向右移动到最右端b。图乙是这两次实验绘制出的 $U - I$ 图像，下列说法正确的是（　　）

A、小灯泡的额定电压为8V，电源电压为10V B、闭合开关S和S₁ ，断开开关S₂ ，滑动变阻器R₁的阻值变化范围为 $4 \sim 32 Ω$ C、闭合开关S和S₂ ，断开开关S₁ ，滑片P在a点时，R₂的功率为0.72W D、闭合开关S和S₁ ，断开开关S₂ ，小灯泡L的功率变化范围为1.25W～5W

查看解析

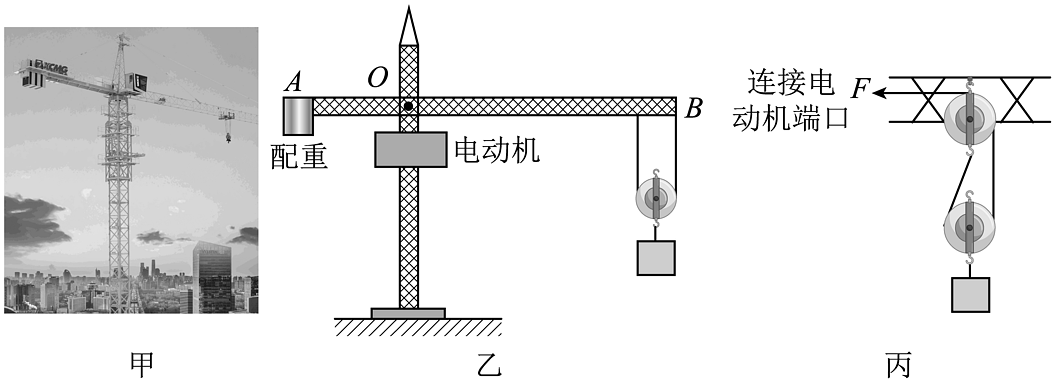

18、塔吊是工程建设中经常使用的机械，如图甲所示。图乙是根据塔吊抽象出来的物理模型，其水平臂AOB可视为杠杆，O为其支点，其中AO段长度为10m，OB段长度为50m。起吊重物的滑轮组可以在OB之间水平移动，配重可在AO之间水平移动，配重质量为5t。图丙是滑轮组的局部放大图，它将重为7000N的重物竖直匀速提升10m用时20s，电动机对绳的拉力F为4000N，下列说法正确的是（　　）

A、此塔吊能够吊起货物的最大质量为1t B、滑轮组动滑轮重力为1000N C、拉力F的功率为4000W D、滑轮组的机械效率为87.5%

查看解析

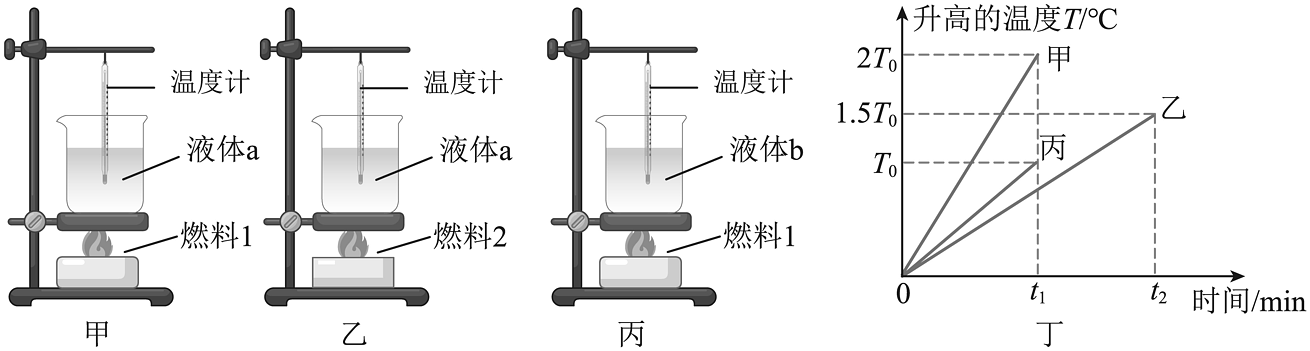

19、如图所示，甲、乙、丙的三套装置完全相同，燃料质量、液体质量及液体初温均相同，不考虑热量损失，点燃后燃料稳定燃烧直至尽，同一套装置中液体单位时间内吸热相等，三套装置烧杯中液体升高的温度随时间变化的图像如图丁所示，下列判断正确的是（　　）

A、两种液体的比热容之比 $c_{a} : c_{b} = 1 : 2$ B、两种燃料的热值之比 $q_{1} : q_{2} = 3 : 4$ C、 $0 \sim t_{1}$ 时间段甲、乙液体吸收的热量之比 $Q_{甲} : Q_{乙} = 1 : 1$ D、 $0 \sim t_{2}$ 时间段乙中液体a与 $0 \sim t_{1}$ 时间段丙中液体b吸收的热量之比 $Q_{乙} : Q_{丙} = 1 : 1$

查看解析
20、成都出品的动画电影《哪吒之2》登顶全球动画电影票房榜首，打开了国产动画的天花板，也拓宽了全球受众对“中国故事”的想象边界。关于电影放映，下列说法正确的是（　　）

A、电影放映机的镜头对光线起到发散作用，像才会被放大 B、电影放映时总是要关灯，是因为像被放得越大亮度越低 C、电影院安装的巨幕，应该置于放映机镜头的二倍焦距内 D、观影者所看到的巨幕上的精美画面是正立、放大的虚像

查看解析
