1、某款电热桌垫（如图甲所示）由12V电源供电，发热部分由两根电热丝组成，R1、R2的阻值分别为6Ω、12Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响），图乙为其内部电路结构。求：
(1)、将开关S拨到“cd”时，电热桌垫处在 （选填“关”、“低温”或“高温”）挡；(2)、该电热桌垫消耗的最大功率；(3)、当电热桌垫处于低温挡时，在5min内产生的热量。 -
2、一木箱质量为40kg，工人用沿斜面向上的拉力F将木箱从底部匀速拉到离地面1.5m高的顶端，如图甲所示。已知整个过程中拉力F做的功W与木箱沿斜面运动距离s的关系如图乙所示。求：（g取10N/kg）
(1)、拉力的大小；(2)、克服木箱重力做的功；(3)、该斜面的机械效率。 -
3、小明用如图甲电路测量额定电压为2.5V小灯泡L1的额定功率，电源电压调节为4.5V不变（提示：电源电压可调），规格为“30Ω 1A”的滑动变阻器。
(1)、检查电路，小明发现一根导线连接错误，请将图中连接错误的导线上打“×”，并用笔画线代替导线将电路连接正确；(2)、小明改正电路连接后，用开关试触时，看到小灯泡发出明亮的光，则他在操作中存在的不当之处是 ；(3)、改正所有问题并正确完成了实验，他根据实验数据绘制了小灯泡的I﹣U图象（如图乙）；小明发现图像是曲线，原因是小灯泡灯丝的电阻随 的变化而变化，小灯泡的额定功率是 W；(4)、小明将电路中小灯泡分别改接5Ω、10Ω、20Ω的定值电阻，探究电流与电阻的关系；电源电压可调，实验时若控制定值电阻两端电压保持2V不变，为使三个电阻单独接入电路都能完成实验，电源电压应不高于 V；(5)、完成上述实验后，小明设计了如图丙所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压未知但保持不变，滑动变阻器R1的最大阻值为R0 ， 滑动变阻器R2最大阻值未知）；①按电路图连接实物电路；
②只闭合开关S、S2 ， 调节变阻器R1的滑片，使电流表的示数为 ，灯泡正常发光；
③只闭合开关S、S1 ， 保持R1滑片的位置不变，调节变阻器R2的滑片，使电流表的示数为I额；
④保持R2滑片的位置不变，只闭合开关S、S1 ， 将R1的滑片移到最右端，电流表的示数为I1 ， 再将R1的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额= （用I额、I1、I2、R0表示）。
-
4、小明利用如图甲所示的实验装置观察水的沸腾：(1)、此实验加热过程是通过 （选填“做功”或“热传递”）方式来增大烧杯中水的内能。(2)、在水温升高到90℃后，小明每隔1min观察1次温度计的示数，记录在表一中，直至水沸腾，如此持续8min后停止读数。在第7min小明忘记记录数据，此时的水温应为 ℃，这样判断的理论依据是 。
表一
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
99
99
99
(3)、此时小明又想“研究液体沸点与气压关系”，于是他移走酒精灯，过一会儿，水停止沸腾。用连有注射器的塞子塞紧烧瓶口，如图乙所示，然后向外拉注射器活塞， （选填“会”或“不会”）看到水又重新沸腾，说明 。(4)、图 （选填“丙”或“丁”）能反映水沸腾时产生气泡的情形，气泡中的气体主要是 （选填“水蒸气”、“空气”或“小水珠”）。
-

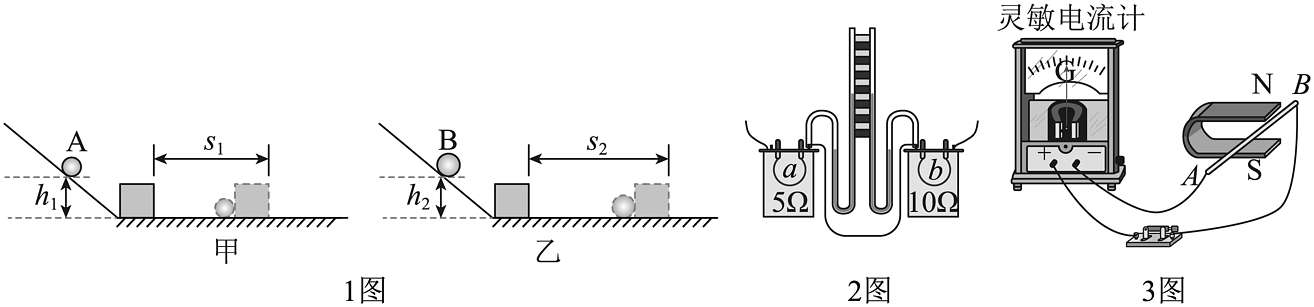

5、
(1)、1图所示是为了研究物体动能与质量的关系。实验中应让不同质量的小球从斜面 （选填“相同”或“不同”）高度由静止滚下，观察比较木块被撞后移动的距离。对比图甲、乙的结论，可以解释汽车 （选填“超载”或“超速”）行驶时危险性大的原因；(2)、如2图所示，是为了探究“电流通过导体时产生热量与 的关系”，实验中通过观察U形管中液面 变化来比较电流通过电阻丝产生的热量的多少；(3)、小亮用如3图所示装置探究“导体在磁场中产生电流的条件”， （选填“电热毯”“发电机”或“电动机”）是利用该实验原理工作的。为了使实验效果更明显，小亮可以采取的措施是 。 -
6、如图，插线板上的开关断开时指示灯不发光，三孔插座不能工作；而在开关闭合时指示灯发光，三孔插座工作；如果指示灯损坏，开关闭合时三孔插座也能工作。
-
7、如图所示的电路中，开关S和S1闭合后，为使电阻R1、R2组成串联电路，则甲、乙两表均为 （选填“电流表”或“电压表”），此时甲、乙两电表的示数之比为3∶2，则R1和R2的电阻之比为 ；若将甲、乙两表均换为另一种电表，闭合开关S、断开开关S1后，则R1和R2消耗的功率之比为 。
-
8、如图所示，该电能表的示数为 kW·h。将此电能表接入家庭电路中，关闭其他用电器，让一台空调单独工作6min，观察到电能表的转盘正好转了60圈，则该段时间内空调消耗的电能为 kW•h，该空调的实际功率为 W。
-
9、我国是新能源汽车生产大国，现在的电动汽车都有能量回收功能，刹车和减速时可以将车辆的动能再次转化为电能，这一过程中利用的物理原理是。有人认为“既然电能和动能之间可以互相转化，这样的电动汽车应该可以不用充电，一直行驶。”你认为此观点（填“不正确”或“正确”），理由是。
-
10、如图所示是同一纬度某一沿海城市和某一内陆城市的年气温变化曲线，表示沿海城市一年气温变化所对应的曲线是（选填“A”或“B”），这是因为水的大，吸收或放出相同的热量温度变化更（选填“大”或“小”）。
-
11、如图所示，某同学将篮球掷向地面，篮球碰到地面后斜向上反弹，甲、乙是篮球运动过程中经过的两个位置。篮球经过甲、乙两位置时的动能和重力势能如表所示，则篮球的运动路径是（选填“由甲到乙”或“由乙到甲”），该过程中篮球的重力对篮球（选填“做功”或“不做功”），篮球的机械能（选填“守恒”或“不守恒”）。
位置
动能/J
重力势能/J
甲
12
7
乙
10
12
-
12、如图甲表示活塞向下压缩气体的过程，图乙表示活塞跳出的过程，气体内能增大的是图 （选填“甲”或“乙”），该过程与汽油机的 冲程的工作原理相同。图乙中瓶内出现白雾，是由于发生了 （填物态变化名称）现象。
-
13、诗句“蜜蜂不食人间仓，玉露为酒花为粮，作蜜不忙采花忙，蜜成犹带百花香”，赞美了勤劳、无私的蜜蜂。蜜蜂能根据气味找到蜜源，是由于分子在不停地做 ；假设蜜蜂飞行时与空气摩擦失去电子，则蜜蜂会带上 电荷，这属于 （选填“摩擦起电”或“静电感应”）现象。
-
14、如图所示，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该系统功能与人眼相似，能为战斗机提供感知外界的“视觉”，系统内置的光电传感器，相当于人眼的视网膜，最外层窗口和传感器之间的光学元件，相当于人眼的晶状体。关于该系统说法不正确的是（ ）
A、该系统的光学元件相当于一个凸透镜 B、该系统在光电传感器上成的是倒立、缩小的虚像 C、周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距 D、该系统的成像原理与照相机的成像原理相同 -
15、【无人机应用】为热烈庆祝中华人民共和国成立75周年，深圳湾人才公园举办了“天空之城，大有可能”全城万架无人机表演。请根据相关情景涉及的物理知识完成下列各题。(1)、如图所示，当小安一家人开车到公园停车场倒车时，尾部在非安全距离内遇到障碍物，倒车雷达发出警报声，避免了车辆发生剐蹭。在倒车雷达工作的过程中，会应用到下列物理知识中的哪几项（ ）
①声的反射
②超声波
③声波可以传递信息
④声波可以传递能量
A、只有③ B、只有④ C、有①②③ D、有①②④(2)、如图所示，当10197架无人机同时悬停在空中时，为市民游客带来了一场科技与艺术完美融合的视觉盛宴，让海内外观众感受到深圳科技的“硬核力”！下列相关说法不正确的是（ ）
A、无人机定位系统利用电磁波传递信息 B、无人机在水中的像与它一样大 C、给无人机水平直线飞行时，重力对它做功 D、无人机上的LED灯是一种半导体材料(3)、无人机的核心部件为电动机，图中能说明电动机工作原理的是（ ）A、
B、
C、
D、
-
16、奕奕同学和他的“创客”小组成员受“曹冲称象”启发，设计制作了中国第一艘万吨远洋号货轮“跃进号”船模。他们把该船模设计为长方体，有6个抽成真空的玻璃瓶（图中未画出）平放在船模底部，将瓶口橡皮塞用粘胶固定在船模侧壁，每个空瓶的容积均为500mL，船模（包括空瓶和橡皮塞）的质量为0.6kg，底面积为60cm2 ， 总高度为60cm，船模内还可放置“集装箱”，如图27甲所示，并对该船模进行“航行”测试。测试前准备了一个薄壁、足够高的长方体容器，置于水平地面，其底面积为150cm2 ， 装有深度为40cm的水，如图27乙所示。测试时，船模与水平面平行，不倾斜。忽略液体扰动等次要因素，已知水的密度 ， g取10N/kg。
(1)、放入船模前，求容器中水的质量；(2)、考虑放入“集装箱”后船模行驶安全，船模中有3个玻璃瓶装满水时，船模稳定后依然漂浮在水面，船模浸入水中的深度为40cm，求此时放入“集装箱”的重力；(3)、“创客”小组成员把重为9N的“集装箱”放入船模后一并置于容器中，通过扎船模侧壁和瓶口橡皮塞，使一定质量的水全部漏入4个玻璃瓶中，然后堵住小孔，并使船模不倾斜，求此时水对船模外底部的压强p与漏入玻璃瓶内水的质量克（）之间的关系式。 -
17、计算机CPU随着性能的提升，功耗变得更高，高精度散热是发展的趋势。如图甲是常用风扇，将监测到的CPU温度传递给主控芯片（如电脑主板上的风扇控制芯片），芯片根据预先设定的风扇转速曲线或算法来计算需要的风扇转速，达到增加散热效果或减少噪音和电力消耗的目的。图乙是该电路图的简化图，温度传感器的电阻与温度的关系如图丙所示。
(1)、由图丙可知，温度越高，该温度传感器的电阻越 ， 风扇转速越。(2)、风扇使用一段时间后，扇叶上会吸附很多灰尘，这是扇叶与空气摩擦带上了电荷（具有吸引轻小物体的性质），这被称为现象。(3)、在图乙温控装置中，温度传感器与风扇串联，电源电压随外部环境的变化在10V～15V之间波动。风扇转速n与通过风扇电流I的关系式为（n的单位为r/min，I的单位为A，），闭合开关S，当温度传感器的温度为68℃时，风扇转速为1600r/min，风扇两端电压为2.4V，此时的电源电压为V。 -
18、如图所示电路，电源电压恒为12V，、均为滑动变阻器，的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~15V，和允许通过的最大电流均为1A，灯泡的额定电流为0.5A。在保证所有元件安全的情况下：①闭合S、 ， 断开 ， 移动的滑片，电流表示数的变化范围为0.25A~0.5A，两端的最大电压为10V；②闭合S、 ， 断开 ， 移动的滑片，当接入电路的阻值最小为时，电压表示数为5V，此时灯泡正常发光。下列结论正确的是（ ）
A、情况①中，灯泡两端电压的变化范围为2V~5V B、情况①中，接入电路的阻值的变化范围为10Ω~40Ω C、情况②中，的阻值为14Ω D、情况②中，灯泡的额定功率为3.5W -
19、小王同学家进行装修，需用滑轮组把各种材料匀速提升至总高度为6m的3楼，滑轮组安装简化如图甲所示，其机械效率与被提升材料所受重力的关系如图乙所示，不计绳重和摩擦，g取10N/kg。下列说法正确的是（ ）
A、动滑轮的质量为90kg B、提升重力为2100N的材料时，该滑轮组的机械效率为80% C、若提升重力为2100N的材料所用时间为30s，则绳子自由端拉力的功率为600W D、每次提升材料至3楼，该滑轮组所做额外功均为5600J -
20、某物体先由液态降温凝固，全部变为固态，到时刻，停止降温，再加热熔化（物体在相同时间内吸收的热量相等），实验过程中，记录不同时刻的温度，最后绘制出温度随时间变化的图像（如图）。忽略物态变化过程中的质量变化，已知该物体的质量为m，液态物质的比热容为c。下列说法正确的是（ ）
A、在～时间段，该物体放出的热量为 B、在～时间段，该物体吸收的热量为 C、在～时间段，该物质的比热容先变小后变大 D、该物体凝固放热过程中，温度一直降低，内能一直减小
