1、阅读材料，回答问题。
电动水翼冲浪板如图甲所示是一款新科技运动器械——电动水翼冲浪板，其水翼结构如图乙所示，相关参数如表所示。使用时，内部的电机推动冲浪板向前运动，玩家站立在板体上就可以实现水上飞行。电机效率是指电动机获得的有用机械能与消耗电能的比值。为了防止速度过快对人造成伤害，需要利用压力传感器设计一个如图丙所示的“感知自启系统”。该系统由“感知电路”“控制电路”等组成。其中电源由蓄电池提供，R是电阻箱， $R_{P}$ 是压力传感器（相当于可变电阻），它的阻值与压力变化的对应关系如图丁所示。a、b两端电压必须等于或大于36V时，控制电路才能启动反推电动机进入工作状态。
自重
20kg
蓄电池电压
48V
最大载重
120kg
蓄电池容量
50Ah
最大速度
$40 km / h$
电机额定电压
48V
电机效率
$90 %$
电机额定电功率
6000W

(1)、蓄电池放电的过程中，蓄电池相当于（选填“电源”或“用电器”）；

(2)、当冲浪板水上匀速飞行时，水翼上下表面流速差产生压强差，此时水翼上表面流速下表面流速（选填“大于”或“小于”）；

(3)、电机在额定电压下工作时，最大电流为A；

(4)、若设定压力为 $3.6 \times 10^{3} N$ 时反推电动机恰好工作，电阻箱的阻值应调到 $Ω$ ，当电池长时间使用，电源电压减小，应将电阻箱R的阻值调（选填“大”或“小”），确保反推电动机正常启动；

(5)、质量为60kg的运动员站在冲浪板上，匀速前行时阻力是总重力的 $0.2$ 倍，冲浪板理想续航里程为km。（ $g = 10 N / kg$ ）

查看解析
2、在城市的大街小巷，我们随处可见监控摄像头，它们为保障公共安全发挥着重要作用。许多监控摄像头配备了焦距固定的凸透镜，使图像成在凸透镜后面一倍焦距与两位焦距之间的感光元件上。如表为某一品牌3种不同型号（用①、②、③表示）摄像头的有关信息。如图为摄像头监控范围示意图。
型号
镜头焦距
监控角度
监控距离
①
2.8mm
${89.5}^{\circ}$
5m
②
4mm
${69.9}^{\circ}$
10m
③
6mm
$50^{\circ}$
15m

(1)、摄像头在使用过程中，物体在感光元件上成（选填“倒立”或“正立”）、（选填“放大”或“缩小”）的实像。

(2)、若有苍蝇停留在镜头前6mm处，则能使苍蝇在感光元件上形成清晰的像的摄像头是（选填型号）。

(3)、图2是三个型号摄像头所拍摄的画面，其中由摄像头①所拍摄的是（　　）

A、 B、 C、

(4)、某些监控摄像头还带有自动对焦功能，当物体靠近摄像头时，镜头会自动（选填“向前”或“向后”）移动，以保证像始终落在监控内的感光元件上，所成的像会（选填“变大”“不变”或“变小”）。

查看解析
3、如图甲所示为一款智能养生壶，该壶有“加热”和“保温”两挡，其电路简图如乙图，部分产品参数如表， $R_{1}$ 和 $R_{2}$ 均为养生壶中的发热电阻（不考虑温度对电阻的影响）。求：
额定电压
220V
加热功率
880W
保温功率
44W
额定容量
1L

(1)、养生壶在加热挡时电路中的电流；

(2)、养生壶在加热挡正常工作100s消耗的电能；

(3)、发热电阻 $R_{2}$ 的阻值。

查看解析
4、2024年11月11日，大湾区低空特快专线顺利完成首航，如图所示，首批打“飞的”乘客从深圳乘直升机抵达珠海看航展。直升机相关参数如表所示（ $g = 10 N / kg$ ）；
空载质量
最大起飞质量
1500kg
3000kg
最大航速
静止于地面受力面积
$250 km / h$
$0.5 m^{2}$

(1)、深圳直飞珠海航程55km，首批乘客乘坐用时 $20 min$ ，求直升机平均航速。

(2)、若直升机空载时，求：
①它受到的重力；
②它对水平地面压强。

查看解析
5、如图所示，小明用阻值为 $5 Ω$ 、 $10 Ω$ 、 $15 Ω$ 、 $20 Ω$ 、 $25 Ω$ 的五个定值电阻（均用R表示）探究电流与电阻关系，电源电压恒为 $4.5 V$ 。

(1)、请用笔画线代替导线，将图甲所示电路连接完整（要求滑动变阻器的滑片向左滑动时电流表示数变小）；

(2)、连接电路时，开关应处于状态；

(3)、闭合开关前，电流表如图乙（a）所示，原因是；闭合开关后调节滑动变阻器，电流表示数如图乙（b）所示，电流表示数为A；

(4)、根据实验数据描绘电流与电阻关系图象，如图丙所示。由图象可知，定值电阻R两端的电压为V。得出的结论是：电压一定时，电流与电阻成比；

(5)、分析实验数据可知，本实验应选择的滑动变阻器是（　　）。（填选项）

A、 $0.3 A$ ， $100 Ω$ B、1A， $50 Ω$ C、2A， $20 Ω$

查看解析
6、在“探究杠杆平衡条件”的活动中，实验选用的钩码重均为0.5N。

(1)、实验前，杠杆静止在如图甲所示位置，此时杠杆（选填“是”或“不是”）处于平衡状态；为了使杠杆在水平位置平衡，应将平衡螺母向调节。

(2)、如图乙所示，需要在B点挂上个钩码，杠杆将在水平位置平衡；若两侧各减小一个钩码，杠杆侧会下降。

(3)、多次实验后，记录的数据如表所示，可得杠杆平衡的条件是：（用表中的字母表示）。
实验序号
动力 $F_{1} / N$
动力臂 $L_{1} / cm$
阻力 $F_{2} / N$
阻力臂 $L_{2} / cm$
1
$1.0$
$6.0$
$2.0$
$3.0$
2
$1.5$
$3.0$
$1.5$
$3.0$
3
$2.0$
$2.0$
$4.0$
$1.0$

(4)、如图丙所示，杆秤是我国古老的衡量工具，某杆秤的秤盘因不慎磕坏，缺了一小块，如果杆秤不进行调零，继续使用该杆秤，测量结果将（选填“偏大”“偏小”或“不变”）。

查看解析
7、按要求填空；

(1)、如图1甲所示，铅笔的长度为cm；如图1乙所示，用弹簧测力计测量物块的重力是N。

(2)、如图2是探究“影响液体内部压强大小的因素”的实验过程，实验中的压强计是通过U形管中液面的来反映被测压强大小的。比较两图可知，液体内部压强与液体的有关。

(3)、小明拿家里的一块金属来做“测量金属密度”实验（如图3所示）：
①天平放在水平桌面上，指针如图3甲，则平衡螺母应向（选填“左”或“右”）调，直至平衡。
②如图3乙所示，金属的质量为g，结合图丙的测量数据，可求得金属的密度为 ${g/cm}^{3}$ 。

查看解析

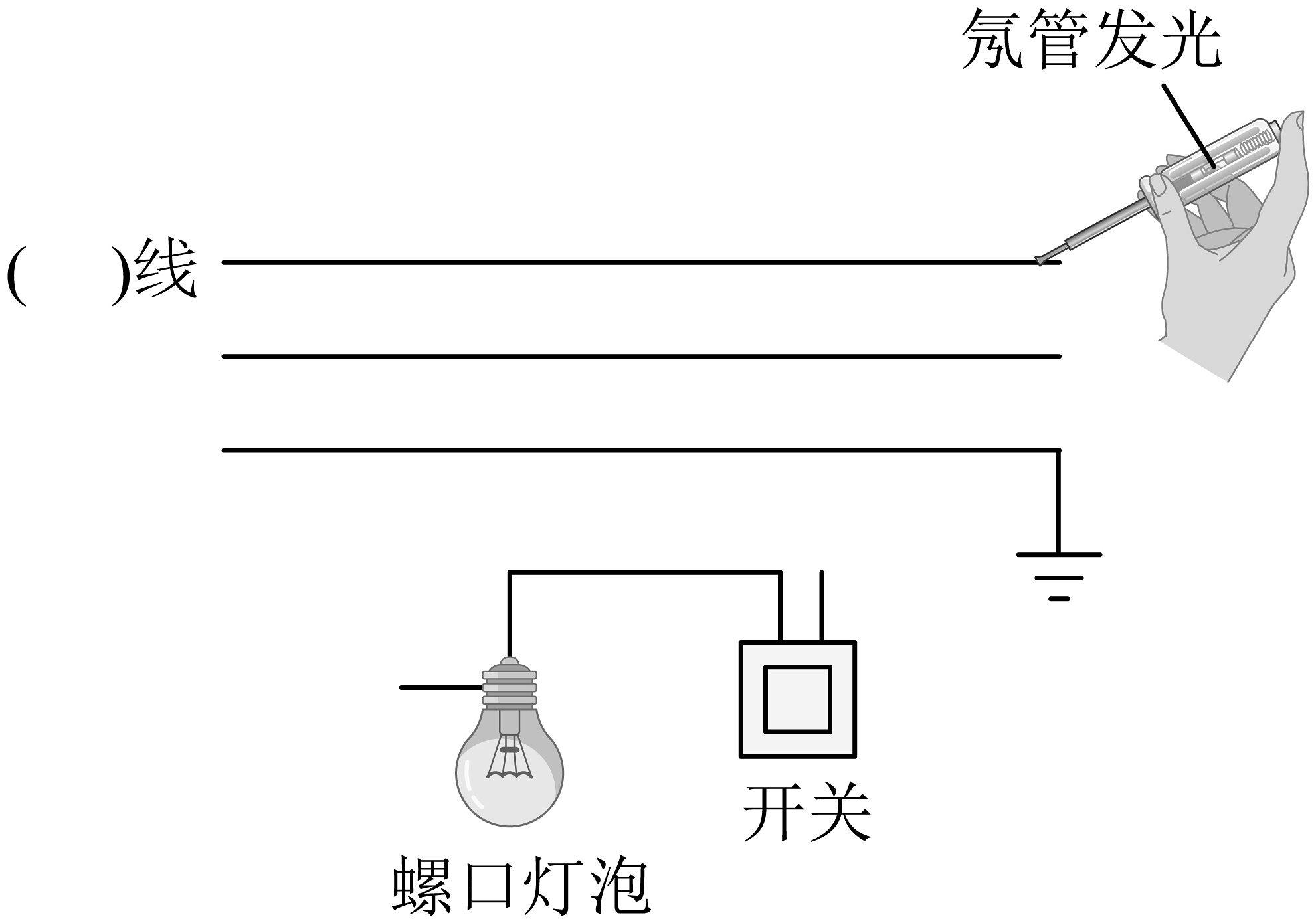

8、如图所示，根据图中信息在图中括号内标注电线名称并将灯泡、开关接入线路。

查看解析
9、如图所示，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力的示意图。

查看解析
10、如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。

查看解析

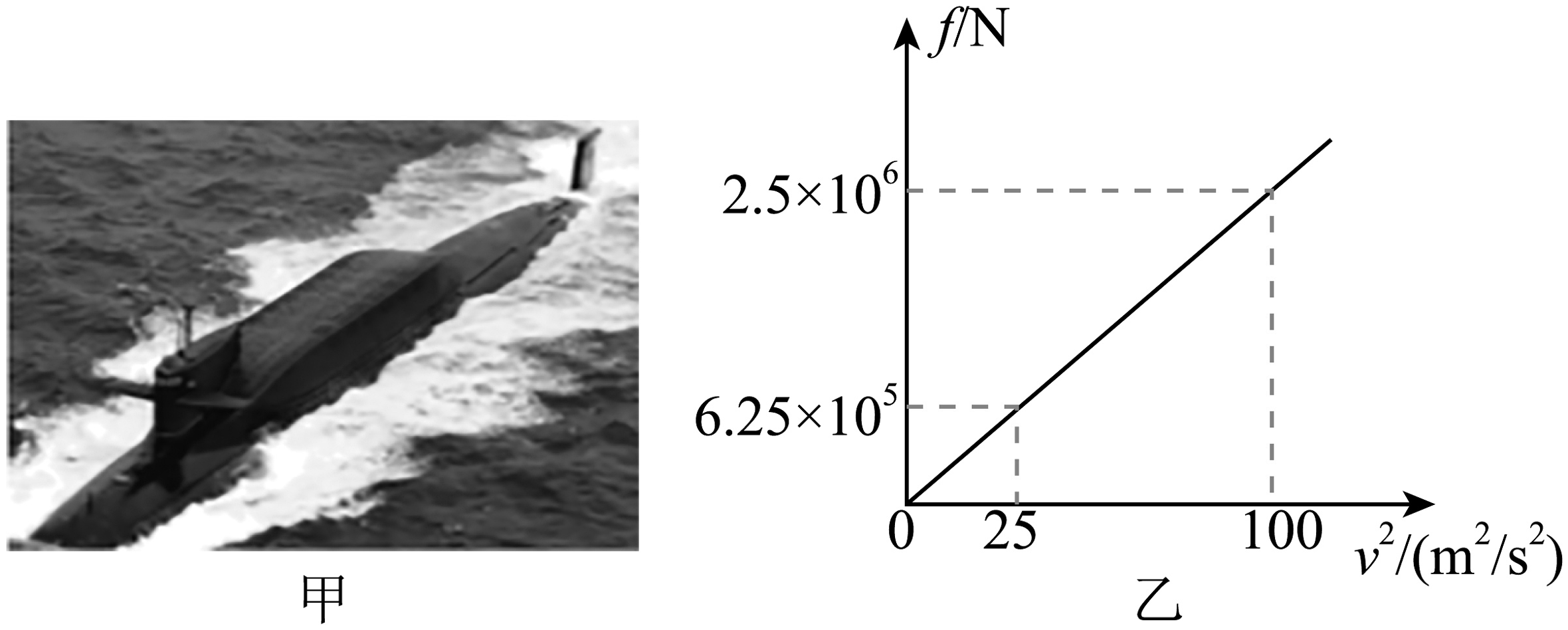

11、如图甲是我国某攻击核潜艇浮出海面时的情境。

(1)、核潜艇从海面下沉，直至全部浸没在水中的过程中，它应该（选填“向水舱中充水”或“从水舱中向外排水”），它受到的浮力（选填“变大”“变小”或“不变”）。

(2)、不考虑潜艇体积的变化，当水面下的潜艇继续向下潜时，受到的浮力，受到水的压强。（两空均选填“变大”“变小”或“不变”）

(3)、核潜艇所受的海水阻力f与航速平方v²的关系如图乙所示，核潜艇所受的海水阻力和航速平方成比，当核潜艇发动机以 $1.28 \times 10^{4} kW$ 的推进功率水平匀速潜行时，核潜艇的航速m/s。（推进功率是指核潜艇发动机输出的机械功率）

查看解析
12、如图所示，标有“3V、 $0.2 A$ ”的灯泡 $L_{1}$ 和标有“6V、 $0.3 A$ ”的灯泡 $L_{2}$ 连接成联电路，电源电压可调节。闭合开关S，使电源电压从0逐渐增加，直到其中一只灯泡正常发光为止，则先正常发光的灯泡是，此时通过另一灯泡的电流是A。（忽略灯泡电阻随温度的变化）

查看解析
13、如图甲所示电路，闭合开关，能看到蹄形磁铁中的金属棒ab向左运动，该装置揭示的原理可应用于制造（选填“电磁铁”“发电机”或“电动机”）。若只改变电流的方向，ab将向运动（选填“左”或“右”）；如图乙中通电螺线管的左端为极。

查看解析
14、如图所示，小明把筷子插在装满糙米的杯中，糙米压紧加少许水后，可将杯提起。这是因为加水后糙米膨胀，增大了对筷子的，从而增大摩擦力；同时，与精米相比，糙米的接触面更，也会使摩擦力增大；筷子提杯匀速上升的过程中，糙米对筷子的摩擦力（选填“变大”“变小”或“不变”）。

查看解析
15、中国自主研制的三代核电站“华龙一号”成功运行，核电站利用反应堆发生（选填“核裂变”或“核聚变”）获得能量；反应堆用水作为“冷却系统”，利用水的大的特性，通过的方式改变内能。

查看解析
16、如图所示，检查视力时，视力表在镜中的像与被测者相距m；将视力表远离平面镜，所成的像将（选填“变大”“变小”或“不变”）。若被测者看到“E”的像开口向上，则视力表上的该“E”开口向。

查看解析
17、嫦娥六号探测器通过（选填“超声波”或“电磁波”）与地面通信，太阳能电池板中的晶体硅是材料，太阳能属于能源（选填“可再生”或“不可再生”）。

查看解析
18、2024年5月，搭载嫦娥六号探测器的长征五号火箭成功发射。火箭发射时，高温高压的燃气从尾部向下喷出，火箭获得上升的推力，这是因为力的作用是的；探测器升空过程，质量，机械能（后两空均选填“变大”“不变”或“变小”）。

查看解析

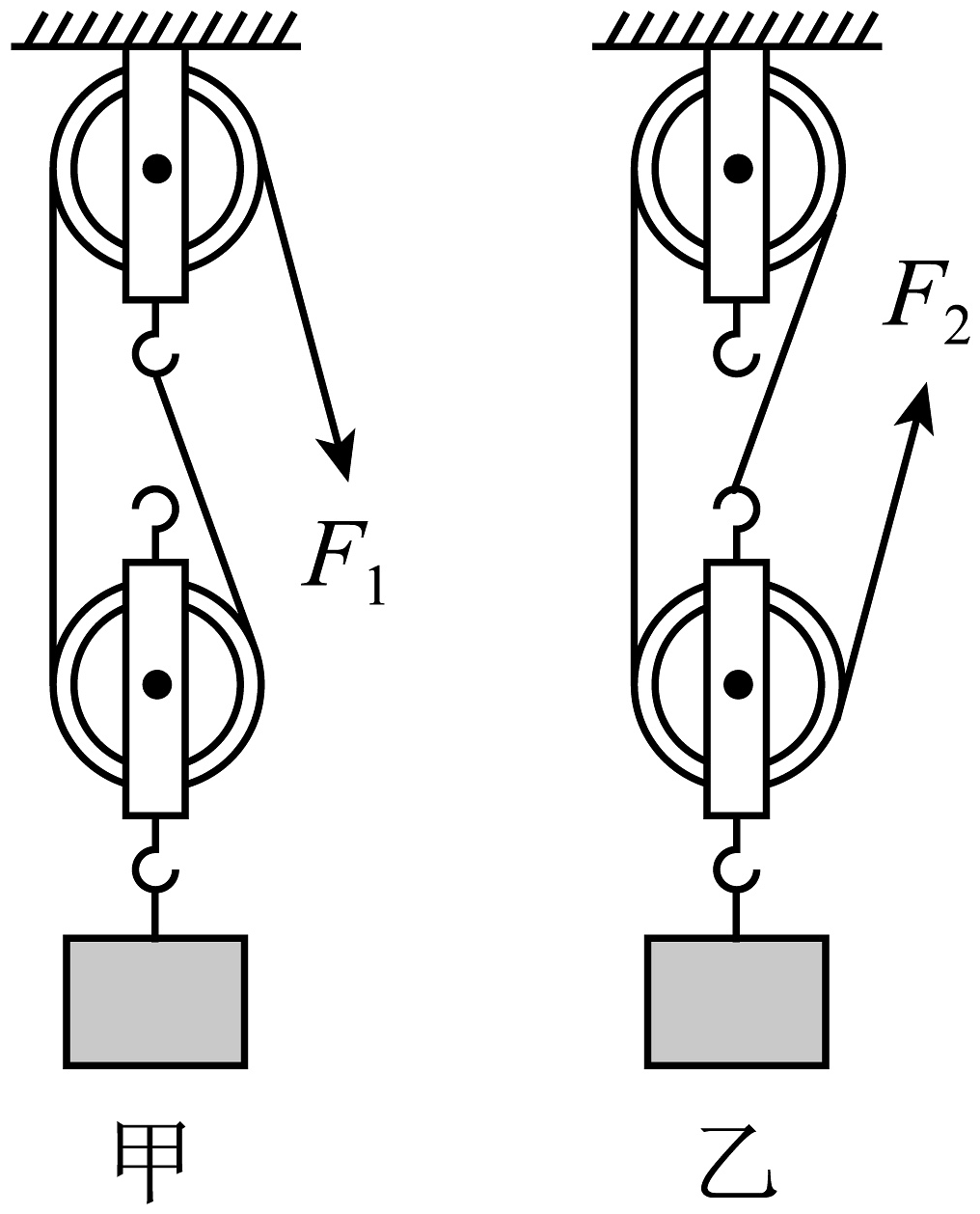

19、如图所示，用甲、乙两个相同的滑轮组（绕线方式不同），在相同时间内分别将同一物体匀速提升相同高度，不计绳重及摩擦，则下列说法正确的是（　　）

A、绳端的拉力： $F_{1} = F_{2}$ B、绳子自由端移动距离： $s_{1} = s_{2}$ C、拉力做的功： $W_{1} = W_{2}$ D、绳子拉力的功率： $P_{1} > P_{2}$

查看解析
20、下列做法中符合安全用电原则的是（　　）

A、用湿手插拔电源插头 B、使用试电笔时，手能接触笔尖 C、发现有人触电，立即用手将他拉开 D、有金属外壳的用电器采用三脚插头

查看解析
