1、某实验小组为了测量一个量程为3V的电压表的内电阻R_V ，设计了以下实验方案，甲图为实验电路图，图中电压表为待测电压表，R为电阻箱。
（1）小明实验步骤如下：先将电阻箱电阻调至0，闭合开关S，电压表读数如图乙所示，读出此时电压U₁=V；然后调节电阻箱的阻值至适当值，读出电阻箱阻值R和此时电压表的电压U₂ ，忽略电源内阻，则电压表电阻的测量结果Rv=（用符号U₁、U₂和R表示）；如果考虑电源内阻，则测量结果R_V与真实值比较（选填“偏大”或“偏小”）。
（2）小李实验步骤如下：闭合开关S，多次调节电阻箱，读出电阻箱阻值R及对应电压表的电压U，作出 $\frac{1}{U} - R$ 图象如图丙所示，不考虑电源内阻，从图象可知电压表内阻的测量值为Ω；如果已知电源内电阻为r（Ω），则电压表内阻的真实值为Ω。

查看解析
2、如图所示，固定于水平面内的电阻不计的足够长的两平行光滑金属导轨间距为L，质量均为m、阻值均为R的两金属棒ab、cd垂直搁置于导轨上，磁感应强度为B的匀强磁场垂直于导轨平面向上。某一时刻同时给ab、cd以平行于导轨的初速度 $v_{0}$ 、 $2 v_{0}$ ，则从两棒开始运动至达到恒定速度的过程中（　　）

A、ab中的最大电流为 $\frac{B L v_{0}}{2 R}$ B、ab速度为 $\frac{6 v_{0}}{5}$ 时其加速度比cd的大 C、回路产生的焦耳热为 $\frac{m v_{0}^{2}}{8}$ D、ab、cd间距增加了 $\frac{m v_{0} R}{B^{2} L^{2}}$

查看解析
3、如图所示，在一等腰直角三角形ACD区域内有垂直纸面向外的匀强磁场，磁场的磁感应强度大小为B，一质量为m、电荷量为q的带正电的粒子（重力不计）从AC边的中点O垂直于AC边射入该匀强磁场区域，若该三角形的两直角边长均为2l，则下列关于粒子运动的说法中正确的是（　　）

A、若该粒子的入射速度为v= $\frac{q B l}{m}$ ，则粒子一定从CD边射出磁场，且距点C的距离为l B、若要使粒子从CD边射出，则该粒子从O点入射的最大速度应为v= $\frac{(\sqrt{2} + 1) q B l}{m}$ C、若要使粒子从CD边射出，则该粒子从O点入射的最大速度应为v= $\frac{\sqrt{2} q B l}{m}$ D、当该粒子以不同的速度入射时，在磁场中运动的最长时间为 $\frac{π m}{q B}$

查看解析
4、如图所示，一质量为 $m$ ，边长为 $a$ 的均匀正方形导线框ABCD放在光滑绝缘的水平面上。现线框以速度 $v$ 水平向右进入边界为MN的匀强磁场中，磁场的磁感应强度大小为 $B$ ，方向垂直于纸面向外， AB//MN，最终线框静止在水平面上，则下列说法正确的是（　　）

A、 $A B$ 边刚进入磁场时， $A$ 、 $B$ 间的电势差为 $\frac{3}{4} B a v$ B、 $A B$ 边刚进入磁场时， $A$ 、 $B$ 间的电势差为 $B a v$ C、整个过程中，通过线框横截面的电荷量为 $\frac{m v}{B a}$ D、整个过程中，线框产生的热量为 $\frac{1}{2} m v^{2}$

查看解析
5、如图（a），边长为 $d$ 的单匝正方形导线框固定在水平纸面内，线框的电阻为 $R$ 。虚线MN恰好将线框分为左右对称的两部分，在虚线MN左侧的空间内存在与纸面垂直的匀强磁场，规定垂直于纸面向里为磁场的正方向，磁感应强度 $B$ 随时间 $t$ 变化的规律如图（b）。虚线MN右侧存在垂直纸面向外的匀强磁场，磁感应强度大小恒为 $B_{0}$ 。下列说法正确的是（　　）

A、 $t_{0}$ 时刻，线框中产生的感应电动势大小为 $\frac{B_{0} d^{2}}{t_{0}}$ B、 $t_{0}$ 时刻，线框所受安培力的合力为0 C、 $2 t_{0}$ 时刻，线框受到的安培力大小为 $\frac{3 B_{0}^{2} d^{3}}{2 R t_{0}}$ D、在 $0 \sim 2 t_{0}$ 内，通过线框导线横截面的电荷量为 $\frac{B_{0} d^{3}}{2 R}$

查看解析
6、如图所示，一直角三角形金属框，向左匀速穿过一个方向垂直于纸面向内的匀强磁场，磁场仅限于虚线边界所围的区域内，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在同一直线上。若取顺时针方向为电流的正方向，水平向右为安培力的正方向，则金属框穿过磁场过程正确的图像是（　　）

A、 B、 C、 D、

查看解析
7、如图所示装置中，cd杆原来静止。当ab杆做如下哪些运动时，cd杆将向右移动（　　）

A、向右匀速运动 B、向右加速运动 C、向左加速运动 D、向右减速运动

查看解析
8、迷你系绳卫星在地球赤道正上方的电离层中，沿圆形轨道绕地飞行。系绳卫星由两子卫星组成，它们之间的导体绳沿地球半径方向，如图所示。在电池和感应电动势的共同作用下，导体绳中形成指向地心的电流，等效总电阻为r。导体绳所受的安培力克服大小为f的环境阻力，可使卫星保持在原轨道上。已知卫星离地平均高度为H，导体绳长为 $L (L ≪ H)$ ，地球半径为R，质量为M，轨道处磁感应强度大小为B，方向垂直于赤道平面。忽略地球自转的影响。据此可得，电池电动势为（　　）

A、 $B L \sqrt{\frac{G M}{R + H}} + \frac{f r}{B L}$ B、 $B L \sqrt{\frac{G M}{R + H}} - \frac{f r}{B L}$ C、 $B L \sqrt{\frac{G M}{R + H}} + \frac{B L}{f r}$ D、 $B L \sqrt{\frac{G M}{R + H}} - \frac{B L}{f r}$

查看解析
9、如图所示，在边长为a的正方形区域内有匀强磁场，磁感应强度为B，其方向垂直纸面向外，一个边长也为a的正方形导线框架EFGH正好与上述磁场区域的边界重合，现使导线框以周期T绕其中心O点在纸面内匀速转动，经过 $\frac{T}{8}$ 导线框转到图中虚线位置，已知导线框的总电阻为R，则在这 $\frac{T}{8}$ 时间内（　　）

A、因不知是顺时针转动还是逆时针转动，所以不能判断导线框中的感应电流方向 B、导线框中感应电流方向为E→F→G→H→E C、通过导线框中任一截面的电量为 $\frac{B a^{2}}{R}$ D、平均感应电动势大小等于 $\frac{8 (3 - 2 \sqrt{2}) B a^{2}}{T}$

查看解析
10、关于曲线运动，下列说法正确的是（　　）

A、物体在恒力作用下不可能做曲线运动 B、物体在变力作用下一定做曲线运动 C、做曲线运动的物体，其速度的方向可能不变 D、做曲线运动的物体，其速度的大小可能不变

查看解析
11、如图所示，两块平行金属板A、B相隔6cm。分别接在36V的直流电源的正负极上。点C在两板间且到板A的距离为2cm，正极板A接地。
（1）求A、B两板间的场强。
（2）求C、A之间的电势差U_CA。
（3）将一个电荷量为q=2×10^-8C的粒子从C点移到A板，求这个过电场力做的功。

查看解析
12、如图所示，小球的质量为m=0.1kg，带电量为 $q = + 1.0 \times 10^{- 5} C$ ，悬挂小球的细线与竖直方向成θ=37°时，小球恰好在水平匀强电场中静止不动，sin37°=0.6，cos37°=0.8，g取10m/s²。求：

(1)、电场强度的大小和方向；

(2)、此时细线的拉力大小；

(3)、若在某时刻将细线突然剪断，求经过1s时小球的速度大小v及方向。

查看解析
13、如图所示，xOy坐标系中，A点的坐标为（0，20 cm），B点的坐标为（15 cm，0），匀强电场的方向平行于坐标系平面，其中坐标原点O处的电势为0 V，A点电势为16 V，B点电势为-9 V，则AB中点的电势为V，该电场的电场强度大小为V/m。

查看解析
14、如图所示，观察静电感应现象的操作如下：

(1)、带正电的C移近导体A，金属箔片，移走C之后金属箔片。（均填“闭合”或“张开”）

(2)、带正电的C移近导体A，先把A、B分开，再移走C，金属箔片（填“闭合”或“张开”），A带电，B带电，再让A、B接触，金属箔片。（填“闭合”或“张开”）

(3)、带正电的C移近导体A，用手摸一下A或者B，移走C，再分开A、B，金属箔片（填“闭合”或“张开”）。

(4)、把C碰一下A或者B，移走C，分开A、B，A、B带电。

查看解析
15、如图，半径为R的圆，AB为圆的直径，O为圆心，一匀强电场平行于圆所在平面，把质量为m，带电荷量为q的正点电荷自A点由静止释放，仅在电场力作用下从圆周上C点穿出，此过程中电场力做功为W。已知AC与AB间的夹角为θ=60°，则下列说法正确的是（　　）

A、该匀强电场的场强大小为 $\frac{2 W}{q R}$ B、该匀强电场的场强大小为 $\frac{W}{q R}$ C、A、B两点间的电势差是A、C两点间的2倍 D、将该点电荷从A点移到圆周上任意一点，其中电场力做功的最大值为1.5W

查看解析
16、点电荷产生电场的电场线如图所示，关于A、B、C三点的关系，下列说法中正确的是（　　）

A、三点电场关系是： $E_{A} > E_{B} > E_{C}$ B、三点电势关系是： $φ_{A} < φ_{B} < φ_{C}$ C、一电子沿直线从A点移到C点，电势能逐渐增大 D、若 $A B = B C$ ，则AB、BC间的电势差关系是 $U_{AB} < U_{BC}$

查看解析
17、如图所示电场中相邻的两个等势面间的电势差相等，且 $φ_{2} = 0$ ，一个带正电的运动质点通过等势面 $φ_{3}$ 时具有动能 $2.0 \times 10^{- 3} J$ ，运动到等势面 $φ_{1}$ 时速度为零，除电场力外，质点不受其他力作用，下列说法正确的是（　　）

A、质点通过等势面 $φ_{2}$ 时，动能等于 $1.0 \times 10^{- 3} J$ B、质点处在等势面 $φ_{1}$ 时，电势能等于 $1.0 \times 10^{- 3} J$ C、运动中带电质点保持总能量 $2.0 \times 10^{- 3} J$ D、质点动能为 $1.2 \times 10^{- 3} J$ 时，其电势能为 $- 0.2 \times 10^{- 3} J$

查看解析

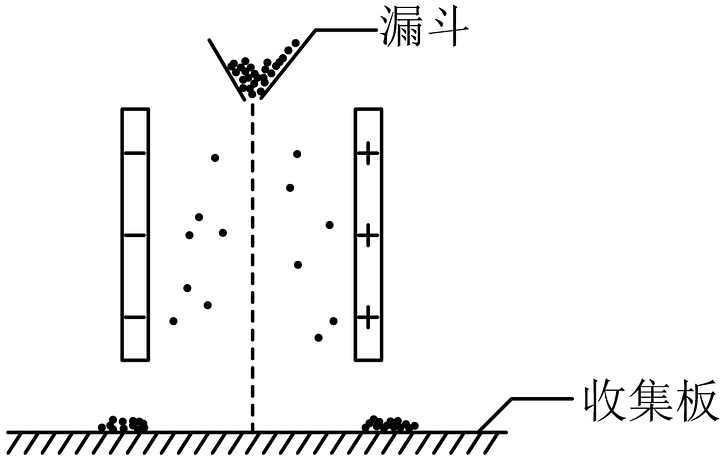

18、如图是某种静电矿料分选器的原理示意图，左侧极板带有负电荷，右侧极板带有正电荷．带电矿粉经漏斗落入水平匀强电场后，能够分落在收集板中线的两侧，对矿粉在两极板内部空间进行分离的过程，下列表述正确的是（）

A、带正电的矿粉落在中线的右侧 B、电场力对带正电、带负电的矿粉都做负功 C、带正电和带负电的矿粉电势能都变大 D、带正电和带负电的矿粉电势能都变小

查看解析

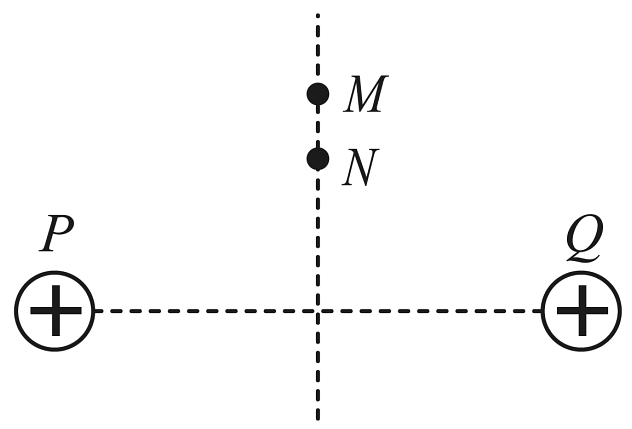

19、如图所示，两个等量的正点电荷分别置于 $P$ 、 $Q$ 两位置，在 $P$ 、 $Q$ 连线的垂直平分线上有 $M$ 、 $N$ 两点，另有一试探电荷 $q$ ，则（　　）

A、 $q$ 在 $N$ 点的受到的电场力一定比在 $M$ 点受到的电场力大 B、 $q$ 在 $M$ 点的受到的电场力一定比在 $N$ 点受到的电场力大 C、若 $q$ 是正电荷， $q$ 在 $N$ 点的电势能一定比在 $M$ 点的电势能大 D、若 $q$ 是负电荷， $q$ 在 $N$ 点的电势能一定比在 $M$ 点的电势能大

查看解析
20、如图所示，在x轴相距为L的两点固定两个等量正负点电荷+Q、-Q，虚线是以+Q所在点为圆心、 $\frac{L}{2}$ 为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称。下列判断正确的是（　　）

A、b、d两点处的电场强度相同 B、a点的电场强度大于c点的电场强度 C、将一带正电的试探电荷+q沿圆周由a点移至c点，电荷+q的电势能减小 D、将一带负电的试探电荷-q沿圆周由b点移至c点，电荷-q的电势能减小

查看解析
