1、如图所示，直线MN是一匀强磁场的边界，三个相同的带正电粒子分别沿图示1、2、3三个方向以相同的速率从O点射入磁场，沿箭头1、3两个方向的粒子分别经t1、t3时间均从p点离开磁场，沿箭头2方向(垂直于MN)的粒子经t2时间从q点离开磁场，p是Oq的中点，则t1、t2、t3之比为
A、1：2：3 B、2：3：4 C、1：3：5 D、2：3：10 -
2、分别置于a、b两处的长直导线垂直纸面放置，通有大小相等的恒定电流，方向如图所示，a、b、c、d在一条直线上，且ac=cb=bd，已知c点的磁感应强度为 ， d点的磁感应强度为B2 ， 则a处导线在d点产生的磁感应强度的大小及方向为（ ）
A、 ， 方向竖直向下 B、 ， 方向竖直向上 C、 ， 方向竖直向上 D、 ， 方向竖直向下 -
3、如图所示的电路中，通过R1的电流是4A，已知 ， ， ， 则下列说法正确的是（ ）
A、电路的总电阻是5Ω B、通过R2的电流是1.0A C、a、b两端的电压是20V D、a、c两端的电压是12V -

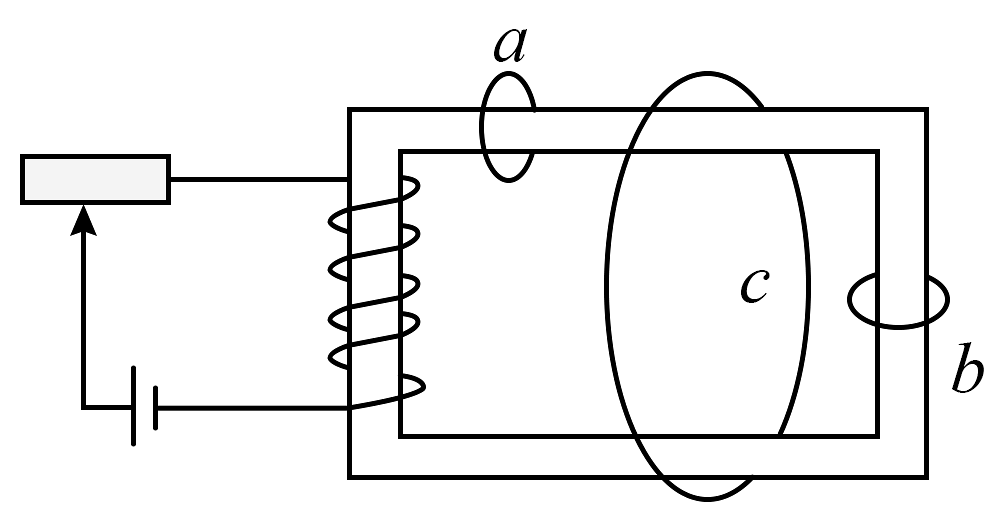

4、如图所示的闭合铁芯上绕有一组线圈，与滑动变阻器、电池构成闭合电路，a、b、c为三个闭合金属圆环，假定线圈产生的磁场全部集中在铁芯内，则当滑动变阻器的滑片左、右滑动时，能产生感应电流的金属圆环是( )
A、.a、b、c三个环 B、b、c两个环 C、a、c两个环 D、a、b两个环 -
5、黑体辐射的强度与波长的关系如图所示，由图可知下列说法错误的是（ ）
A、随着温度的升高，各种波长的辐射强度都增加 B、随着温度的升高，辐射强度的极大值向着波长较短的方向移动 C、任何温度下，黑体都会辐射各种波长的电磁波 D、不同温度下，黑体只会辐射相对应的某些波长的电磁波 -
6、如图所示，一根截面积为S的均匀长直橡胶棒上均匀带有负电荷，单位长度电荷量为q，当此棒沿轴线方向向右做速度为v的匀速直线运动时，由于棒运动而形成的等效电流I的大小和方向为（ ）
A、大小为qv，方向向左 B、大小为qv，方向向右 C、大小为qvs，方向向左 D、大小为qvs，方向向右 -
7、如图所示，在y>0的区域内有沿y轴正方向的匀强电场，在y<0的区域内有垂直坐标平面向里的匀强磁场．一电子（质量为m、电量为e）从y轴上A点以沿x轴正方向的初速度v0开始运动．当电子第一次穿越x轴时，恰好到达C点；当电子第二次穿越x轴时，恰好到达坐标原点.已知A、C点到坐标原点的距离分别为d、2d．不计电子的重力．求
（1）电场强度E的大小；
（2）磁感应强度B的大小；
-
8、如图所示的装置，左侧两竖直平板间存在加速电场，加速电压U1=200V，紧靠其右侧的是彼此平行的A、B两块水平金属板．A、B板长L=8cm，板间距离d=8cm，板间电势差UAB=300V．一电量q=+10-10C，质m=10-20kg的带电粒子，在靠近加速电场的正极板附近由静止开始经U1加速后沿A、B两板中心线处的小孔R水平射入A、B板间的电场，粒子飞出A、B平行板后，经过界面MN进入固定在MN右侧的孤立点电荷Q所形成的电场区域做圆周运动，最后粒子垂直打在放置于中心线上的荧光屏EF上．（假设不考虑不同电场之间的相互影响，即界面MN左侧为AB板间的匀强电场，右侧为点电荷Q形成的电场），静电力常数k=9×109N·m2/C2 ， cos370=0.8，sin370=0.6，求：
（1）粒子射入A、B两板时的初速度v0大小；
（2）粒子穿过界面MN时偏离中心线RO的距离y；
（3）点电荷Q的电量大小．
-
9、如图所示，是一对彼此绝缘相距d＝5cm的平行金属带电极板MN，N板接地（电势为0），M板带电量的绝对值为Q=6×10-6C。在两极板MN间A点有一带电量为q＝4×10-6C的带电液滴，其质量m＝4×10-4kg，恰好处于静止状态，g=10m/s2 ， 求：
(1)、两板间的电场强度为多少？(2)、ＵNM等于多少伏？M点的电势是多少？(3)、平行金属板MN所构成的电容器的电容C等于多少法拉？ -
10、为测量某金属丝的电阻率，他截取了其中的一段，用米尺测出金属丝的长度L，用螺旋测微器测得其直径为D，用多用电表粗测其电阻约为R。
（1）该同学将米尺的0刻度线与金属丝的左端对齐，从图甲中读出金属丝的长度L=mm；
（2）该同学用螺旋测微器测金属丝的直径，从图乙中读出金属丝的直径D=mm；
（3）该同学选择多用电表测出金属丝的电阻R=220Ω；
（4）接着，该同学用伏安法尽可能精确地测出该金属丝的电阻，然后根据电阻定律计算出该金属丝的电阻率。实验室提供的器材有：
A.直流电源E（电动势4V，内阻不计）
B.电流表A1（量程0~3mA，内阻约50Ω）
C.电流表A2（量程0~15mA，内阻约30Ω）
D.电压表V1（量程0~3V，内阻10kΩ）
E.电压表V2（量程0~15V，内阻25kΩ）
F.滑动变阻器R1（阻值范围0~15Ω，允许通过的最大电流2.0A）
G.滑动变阻器R2（阻值范围0~2kΩ，允许通过的最大电流0.5A）
H.待测电阻丝Rx ， 开关、导线若干
要求较准确地测出其阻值，电流表应选 ， 电压表应选 ， 滑动变阻器应选。（用器材前的字母表示即可）
-
11、测定压力变化的电容式传感器如图所示，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。将电容式传感器连接到如图所示的电路中，当待测压力增大时，电容器的电容将（填“增大”、“不变”或“减小”）；此时通过电阻R的电流的方向是（填“a→b”、“b→a”或“电流为零”）。
-
12、如图所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞出。仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则（ ）
A、a一定带正电，b一定带负电 B、a加速度减小，b加速度增大 C、a电势能减小，b电势能增大 D、a和b的动能一定都增大 -
13、如图所示，一带电液滴在重力和匀强电场的电场力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是（ ）
A、此液滴可能带正电 B、液滴做匀加速直线运动 C、合外力对液滴做的总功等于零 D、液滴的电势能减少 -
14、如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，合上开关S后，静电计指针张开一定角度，下述做法可使静电计指针张角增大的是（ ）
A、使A、B两板靠近一些 B、使A、B两板正对面积减小一些 C、断开S后，使B板向右平移一些 D、断开S后，使A、B正对面积减小一些 -
15、绝缘细线上端固定，下端挂一轻质金属球a。在a的近旁有一金属球b，开始时，a、b都不带电，如图所示，现使b带正电，则（ ）
A、b将吸引a，吸住后不放开 B、a、b之间不发生相互作用 C、b立即把a排斥开 D、b先吸引a，接触后又把a排斥开 -
16、如图是一个点电荷电场中一条方向水平向右的电场线，a、b、c为该电场线上的三个点，下面说法正确的是（ ）
A、a点场强方向与c点场强方向相同 B、a点场强一定大于b点场强 C、a点电势一定小于b点电势 D、该点电荷一定带正电 -
17、一粗细均匀的镍铬丝，截面直径为d，电阻为R。把它拉制成直径为的均匀细丝后，它的电阻变为（ ）A、 B、 C、625R D、10000R
-
18、2018年我国的1100千伏特高压带电作业关键技术填补世界空白。超高压带电作业的电工穿戴的工作服是用包含铜丝的织物制成的，下列说法正确的是（ ）
A、铜丝电阻小，能对人体起到保护作用 B、电工被铜丝纺织的衣服所包裹，使体内电势保持为零，对人体起保护作用 C、电工被铜丝纺织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用 D、铜丝必须达到一定的厚度，才能对人体起到保护作用 -
19、如图所示的各电场中，A、B两点电场强度相同的图是（ ）A、
B、
C、
D、
-
20、电荷在电场中移动时的下列判断中，正确的是（ ）A、正电荷顺着电场线移动，电场力做正功，电势能减少 B、正电荷顺着电场线移动，克服电场力做功，电势能增加 C、负电荷逆着电场线移动，克服电场力做功，电势能减少 D、负电荷逆着电场线移动，电场力做正功，电势能增加
