1、如图所示，在倾角 $θ = 37^{°}$ 的绝缘斜面上固定着两条粗细均匀且相互平行的光滑金属导轨 $D E$ 和 $G H$ ，间距 $d = 1 m$ ，每条金属导轨单位长度的电阻 $r_{0} = 0.5 Ω / m$ ， $D G$ 水平，且 $D G$ 两端点接了一个阻值 $R = 2 Ω$ 的电阻。以 $D G$ 中点 $O$ 为坐标原点，沿斜面向上平行于 $G H$ 方向建立 $x$ 轴，在 $D G$ 连线沿斜面向上的整个空间存在着垂直于斜面向上的磁场，且磁感应强度大小 $B$ 与坐标 $x$ 满足关系 $B = (0.6 + 0.2 x) T$ ，一根长 $L = 2 m$ ，电阻 $r = 2 Ω$ ，质量 $m = 0.1 kg$ 的粗细均匀的金属棒 $M N$ 平行于 $D G$ 放置，在拉力 $F$ 作用下以恒定的速度 $v = 1 m / s$ 从 $x = 0$ 处沿 $x$ 轴正方向运动，金属棒与两导轨接触良好。 $\sin 37^{°} = 0.6$ ， $\cos 37^{°} = 0.8$ ，计其它电阻。求

(1)、金属棒上的电流方向。（选答“ $A$ 向C”或“ $C$ 向A”）

(2)、金属棒通过 $x = 2 m$ 处时，流过 $R$ 的电流大小；

(3)、金属棒通过 $x = 2 m$ 处时，棒两端的电势差 $U_{MN}$ ；

(4)、金属棒从 $x = 0$ 到 $x = 3 m$ 过程中， $R$ 上产生的热量和外力 $F$ 做的功。

查看解析
2、如图所示，半径 $r = 0.06 m$ 的半圆形无场区的圆心在坐标原点 $O$ 处，半径 $R = 0.1 m$ ，磁感应强度大小 $B = 0.075 T$ 的圆形有界磁场区的圆心坐标为 $(0, 0.08 m)$ ，平行金属板 $M N$ 的极板长 $L = 0.3 m, M$ 板位于 $y = 0.18 m$ 处， $N$ 板位于 $x$ 轴。其中 $N$ 极板收集到的粒子全部中和吸收。一位于 $O$ 处的粒子源向第一、二象限均匀地发射速度为v的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿 $x$ 轴正方向，已知粒子在磁场中的运动半径 $R_{0} = 0.08 m$ ，若粒子重力不计、比荷 $\frac{q}{m} = 10^{8} C / kg$ 、不计粒子间的相互作用力及电场的边缘效应。

(1)、求粒子的发射速度v的大小；

(2)、若粒子从 $O$ 点沿 $y$ 轴正方向射入磁场，求它离开磁场时的坐标；

(3)、要使进入极板间的粒子都被 $N$ 板收集，则 $M$ 、 $N$ 板间所加的电压至少多大？上述临界情况时粒子在电场中的加速度多大？

查看解析
3、光滑水平面上放着一异形物块 $b$ ，其曲面是四分之一光滑圆弧，在它的最低点放着一个静止的小球 $c$ ，如图所示。滑块 $a$ 以初速度 $v_{0}$ 水平向左运动，与 $b$ 碰撞后迅速粘在一起。已知 $a$ 、 $b$ 、 $c$ 的质量均为 $m$ ， $a$ 、 $b$ 的碰撞时间极短，小球 $c$ 不能从物块 $b$ 的上端离开。求

(1)、 $a$ 、 $b$ 的碰撞过程中， $a$ 对 $b$ 的冲量；

(2)、 $a$ 、 $b$ 的碰撞过程中， $b$ 对 $a$ 做的功；

(3)、小球 $c$ 上升的最大高度 $h$ 。

查看解析
4、如图所示，将一个质量为 $M = 1.99 kg$ 的砂箱，用长为 $L = 1.00 m$ 的轻绳悬挂在天花板上，一颗质量为 $m = 10 g$ 的子弹水平射入砂箱，砂箱发生摆动，若子弹射击砂箱时的速度为 $v = 600 m / s$ ，求

(1)、子弹刚打入砂箱时，它们共同速度 $v_{1}$ 的大小；

(2)、子弹刚打入砂箱时，细绳对砂箱作用力 $F$ 的大小；

(3)、子弹与砂箱共同上摆过程中，最大的上升高度 $h$ 。

查看解析
5、

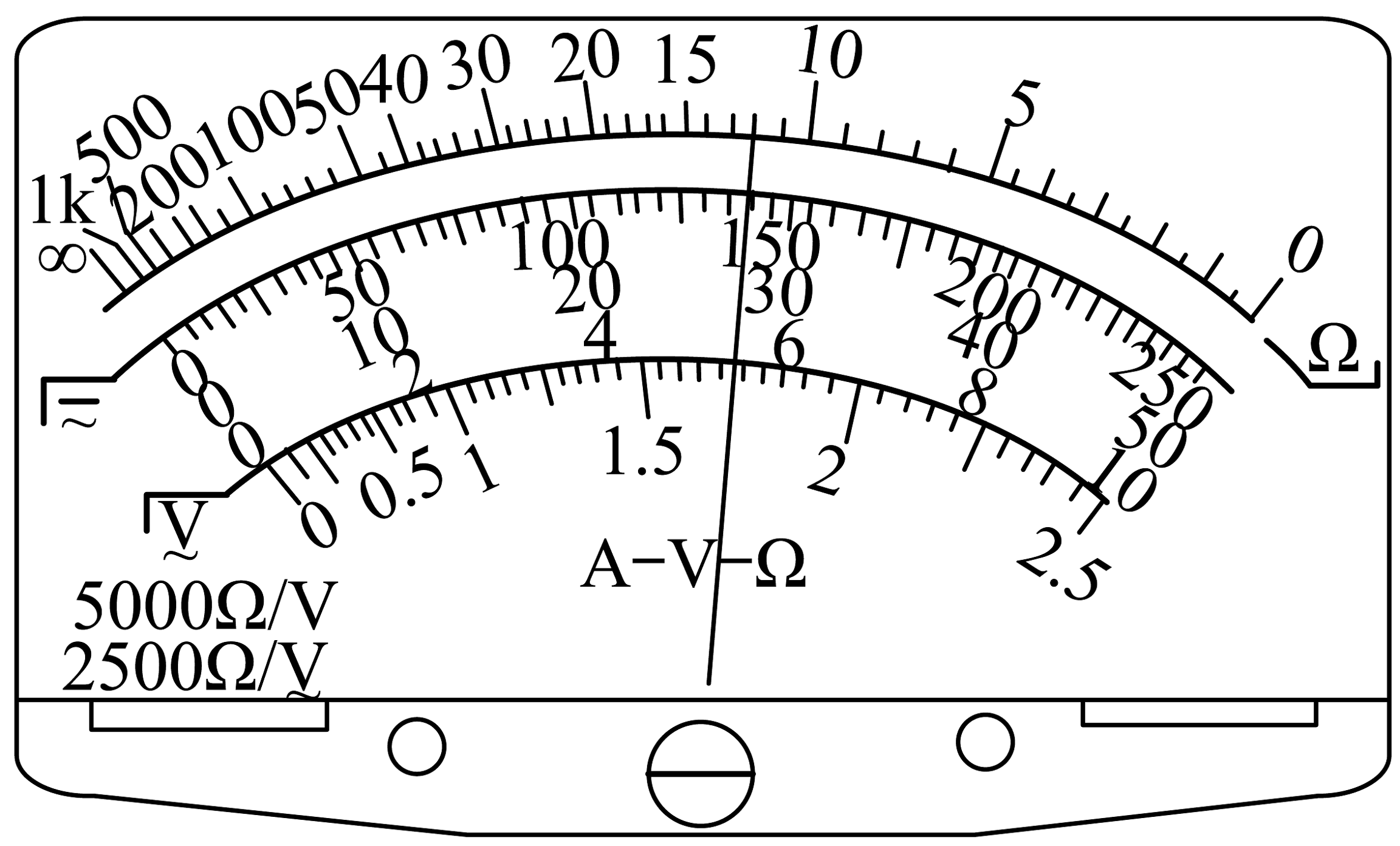

(1)、某同学先用多用电表粗测某一待测电阻。用已经调零且选择开关指向欧姆挡“ $\times 10$ ”挡位的多用电表测量，发现指针的偏转角太大，这时他应将选择开关换成欧姆挡的“”挡位（选填“×100”或“×1”），然后进行，再次测量金属丝的阻值，其表盘及指针所指位置如图所示，其读数为 $Ω$ 。

(2)、欲用伏安法更准确地测定该电阻，要求测量结果尽量准确，现备有以下器材：
A.电池组 $(3 V$ ，内阻不计）
B.电流表（0~3A，内阻约为 $0.0125 Ω$ ）
C.电流表（0~0.3A，内阻约为 $1 Ω$ ）
D.电压表（0~3V，内阻约为 $3 k Ω$ ）
E.电压表（0~15V，内阻约为 $15 k Ω$ ）
F.滑动变阻器（ $0 ~ 10 Ω$ ，额定电流1A）
G.滑动变阻器（ $0 ~ 2000 Ω$ ，额定电流0.3A）
H.开关、导线
①上述器材中，电流表应选，电压表应选，滑动变阻器应选。（填写各器材字母代号）

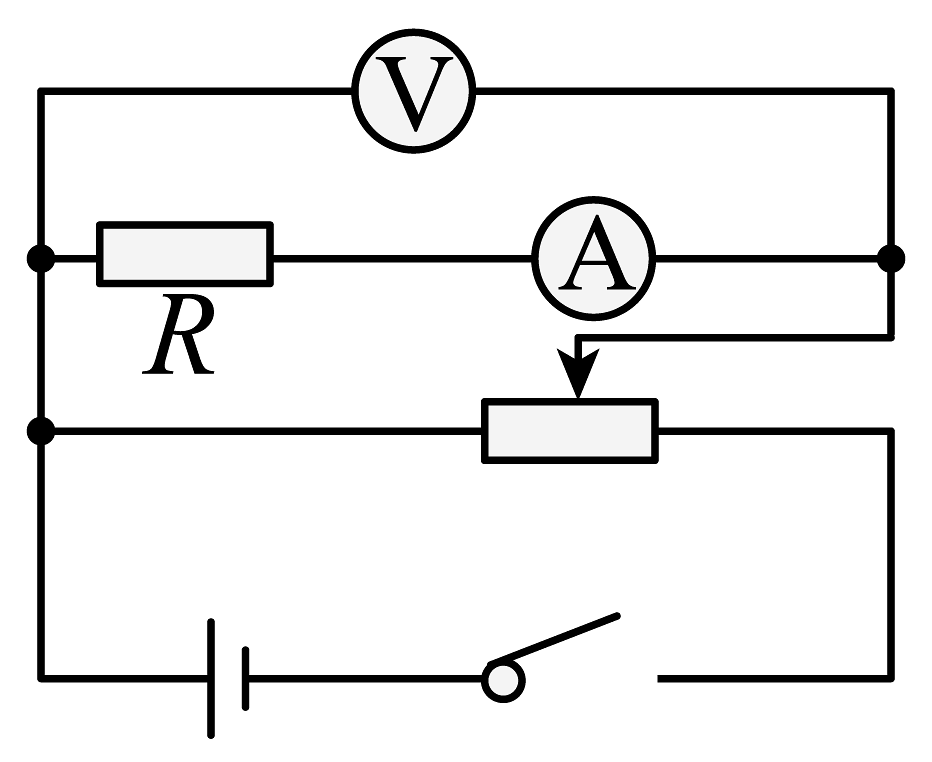

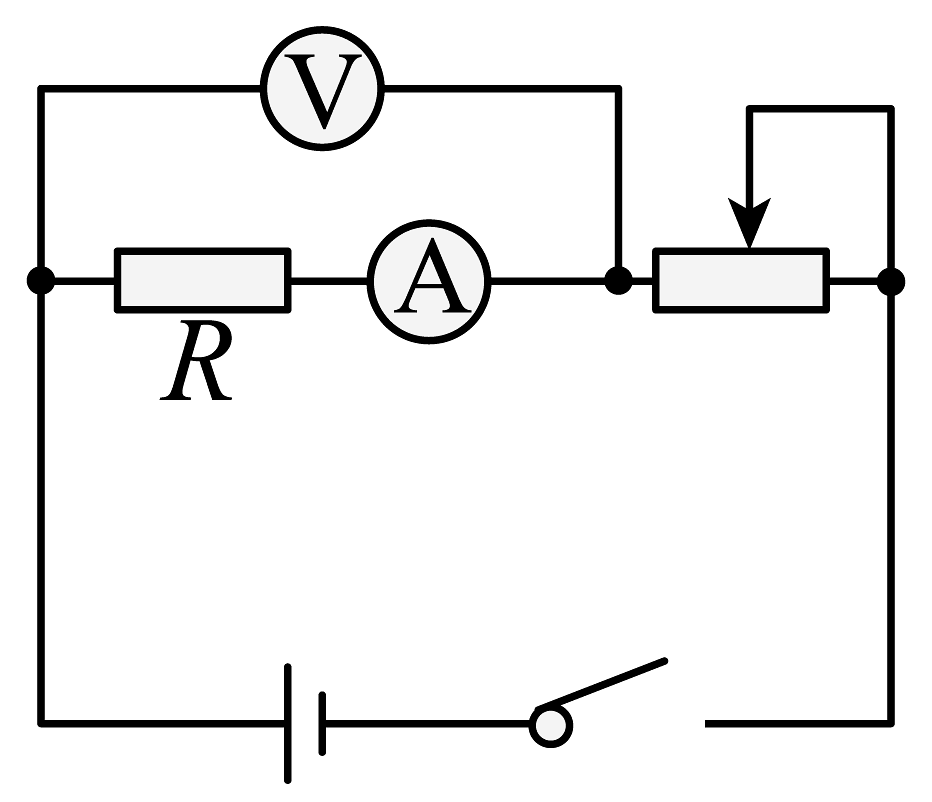

②要使被测电阻两端电压调节范围尽量大，下列给出的测量电路中，最合适的电路是。
A． B．
C. D．

查看解析
6、为了验证碰撞中动量守恒规律，某同学选取了两个体积相同、质量不相等的小球，按下述步骤做了如下实验：
①用天平测出两个小球的质量（分别为m₁和m₂）。
②按照如图所示的那样，安装好实验装置。将斜槽AB固定在桌边，使槽的末端点的切线水平。将一斜面BC连接在斜槽末端。
③先不放小球m₂ ，让小球m₁从斜槽顶端A处由静止开始滚下，记下小球在斜面上的落点位置E。
④将小球m₂放在斜槽前端边缘处，让小球m₁从斜槽顶端A处滚下，使它们发生碰撞，记下小球m₁和小球m₂在斜面上的落点位置。
⑤用毫米刻度尺量出各个落点位置到斜槽末端点B的距离。
图中D、E、F点是该同学记下的小球在斜面上的几个落点位置，到B点的距离分别为L_D、L_E、L_F。根据该同学的实验，回答下列问题：

(1)、实验中要求两个小球质量关系为m₂m₁（选填“大于”、“小于”、“等于”）。小球m₁与倾斜轨道间存在摩擦，这对实验结果（选填“有”、“没有”）影响。

(2)、用测得的物理量来表示，只要满足关系式，则说明碰撞中动量是守恒的。

查看解析
7、用螺旋测微器测得金属丝的直径如图甲所示，则其直径 $D =$ $mm$ ，用游标卡尺测量管子的内径如图乙所示，则其内径 $d =$ $cm$ 。

查看解析
8、我国第三艘航母福建舰已正式下水，如图甲所示，福建舰配备了目前世界上最先进的电磁弹射系统。图乙是一种简化的电磁弹射模型，直流电源的电动势为E，电容器的电容为C，两条相距L的固定光滑导轨，水平放置处于磁感应强度B的匀强磁场中。现将一质量为m，电阻为R的金属滑块垂直放置于导轨的滑槽内处于静止状态，并与两导轨接触良好。先将开关K置于a让电容器充电，充电结束后，再将K置于b，金属滑块会在电磁力的驱动下向右加速运动，达到最大速度后滑离轨道。不计导轨和电路其他部分的电阻，忽略空气阻力。下列说法正确的是（　　）

A、空间存在的磁场方向为垂直纸面向外 B、金属滑块在轨道上运动的最大加速度为 $\frac{B E L}{m R}$ C、金属滑块在轨道上运动的最大速度为 $\frac{B L C E}{C B^{2} L^{2} + m}$ D、金属滑块滑离轨道的整个过程中流过它的电荷量为 $\frac{C m L E}{C B^{2} L^{2} + m}$

查看解析
9、如图所示，回旋加速器 $D$ 形盒的半径为 $R$ ，所加磁场的磁感应强度为 $B$ 。用回旋加速器来加速质量为 $m$ 、电荷量为 $e$ 的质子，质子从 $A$ 处的质子源由静止出发，加速到最大动能 $E_{k}$ 后射出。下列说法中正确的是（　　）

A、由于质子速度被逐渐加大，则它在 $D$ 形盒中的运动周期越来越小 B、质子在匀强磁场中做圆周运动时获得能量，不断加速 C、增大交变电压 $U$ ，质子在加速器中运行总时间将变短 D、粒子最大动能 $E_{k}$ 与 $D$ 形盒的半径大小及磁场磁感应强度有关

查看解析
10、如图所示，光滑水平金属导轨置于磁场中，磁场的磁感应强度为 $B$ ，左侧导轨间距为 $L$ ，右侧导轨间距为 $2 L$ ，导轨均足够长。质量为 $m$ 的导体棒 $a b$ 和质量为 $2 m$ 的导体棒 $c d$ 均垂直于导轨放置，处于静止状态。 $a b$ 的电阻为 $R$ ， $c d$ 的电阻为 $2 R$ ，两棒始终在对应的导轨部分运动，两棒始终与导轨垂直且接触良好，导轨电阻不计。现给 $c d$ 一水平向右的初速度 $v_{0}$ ，则此后的运动过程中，下列说法正确的是（　　）

A、 $a b$ 和 $c d$ 组成的系统动量守恒 B、两棒最终以相同的速度做匀速直线运动 C、 $c d$ 最终的速度为 $\frac{1}{3} v_{0}$ D、从 $c d$ 获得初速度到二者稳定运动，此过程系统产生的焦耳热为 $\frac{2}{3} m v_{0}^{2}$

查看解析
11、如图，距离为 $d$ 的两平行金属板 $P$ 、 $Q$ 之间有一匀强磁场，磁感应强度大小为 $B_{1}$ ，一束速度大小为 $v$ 的等离子体垂直于磁场喷入板间。相距为 $L$ 的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为 $B_{2}$ ，导轨平面与水平面夹角为 $θ$ ，两导轨分别与 $P$ 、 $Q$ 相连。质量为 $m$ 、电阻为 $R$ 的金属棒 $a b$ 垂直导轨放置，恰好静止。重力加速度为 $g$ ，不计导轨电阻、板间电阻和等离子体中的粒子重力。下列说法正确的是（　　）

A、两平行金属板 $P$ 、 $Q$ 中， $P$ 板的电势比 $Q$ 板高 B、导轨处磁场的方向垂直导轨平面向上 C、等离子体的速度大小 $v = \frac{m g R \sin θ}{B_{1} B_{2} L d}$ D、导体棒所受安培力大小等于 $m g R \tan θ$

查看解析
12、足够长的绝缘木板置于光滑水平地面上，木板的上表面粗糙，带负电小物块（电量保持不变）置于木板的左端，整个装置置于足够大的匀强磁场中，磁场方向如图所示。在 $t = 0$ 时刻，木板获得一水平向左的初速度，关于此后运动过程中两物体速度随时间变化的关系图像，可能正确的是（　　）

A、 B、 C、 D、

查看解析
13、在如图电路中，当滑动变阻器的滑片 $P$ 从 $b$ 端向 $a$ 端滑动时，以下判断正确的是（　　）

A、电压表读数变大，通过灯 $L_{1}$ 的电流变大，灯 $L_{2}$ 变暗 B、电压表读数变小，通过灯 $L_{1}$ 的电流变小，灯 $L_{2}$ 变暗 C、电压表读数变大，通过灯 $L_{2}$ 的电流变小，灯 $L_{1}$ 变暗 D、电压表读数变小，通过灯 $L_{2}$ 的电流变大，灯 $L_{1}$ 变暗

查看解析
14、如图所示，在水平线MN的上方有一磁感应强度大小为B₀的匀强磁场（上方无边界），方向垂直纸面向里，有一半径为r的半圆形金属线框，置于水平线MN上，金属线框由一段半圆和一条直径连接组成（均为同种材料），直径与MN重合，设金属线框单位长度的电阻为R₀ ，现在让线框在竖直平面内绕圆心O沿逆时针方向匀速转动半周，角速度为ω，下列说法正确的是（　　）

A、线框中的磁通量增大 B、线框中的感应电流的方向为逆时针方向 C、线框中产生的感应电动势为 $\frac{1}{2} B_{0} ω r^{2}$ D、线框的发热功率 $\frac{B_{0}^{2} r^{3} ω^{2}}{8 π R_{0}}$

查看解析
15、如图所示，通以恒定电流 $I$ 的 $Λ$ 形导线 $a b c$ 放置在磁感应强度大小为 $B$ 、方向水平向右的匀强磁场中。已知导线 $a b c$ 组成的平面与磁场方向平行，导线的 $a b$ 、 $b c$ 段的长度均为 $l$ ，两段导线间的夹角为 $90^{°}$ ，且两段导线与磁场方向的夹角均为 $45^{°}$ ，则导线 $a b c$ 受到的安培力为（　　）

A、0 B、 $B I l$ C、 $\sqrt{2} B I l$ D、 $2 B I l$

查看解析
16、如图所示，在磁感应强度大小为 $B$ 、方向垂直纸面向里的匀强磁场中，长为 $L$ 的金属杆MN在平行金属导轨上以速度 $v$ 向右匀速滑动。金属导轨电阻不计，金属杆与导轨的夹角为 $θ$ ，电阻为 $0.5 R$ ， $a b$ 间电阻为R，M、 $N$ 两点间电势差为 $U$ ，则 $M$ 、 $N$ 两点电势的高低及 $U$ 的大小分别为（　　）

A、 $N$ 点电势高， $U = B L v \sin θ$ B、 $N$ 点电势高， $U = \frac{2 B L v \sin θ}{3}$ C、 $M$ 点电势高， $U = B L v \sin θ$ D、 $M$ 点电势高， $U = \frac{2 B L v \sin θ}{3}$

查看解析
17、在如图所示的电路中，电源的电动势 $E = 10 V$ 、内阻 $r = 1.0 Ω$ ，小型直流电动机M的内阻 $r_{0} = 1.0 Ω$ 。闭合开关S后，电动机正常转动，理想电流表的示数 $I = 1.0 A$ ，则电动机的机械功率为（　　）

A、 $1 W$ B、 $8 W$ C、 $9 W$ D、 $10 W$

查看解析
18、下面四幅图表示了磁感应强度 $B$ 、电荷速度 $v$ 和洛伦兹力 $F$ 三者方向之间的关系，其中正确的是（）

A、 B、 C、 D、

查看解析
19、对于质量一定的物体，下列说法正确的是（　　）

A、速度不变，动量可能改变 B、速度不变，动能可能改变 C、动量变化，动能一定变化 D、动能变化，动量一定变化

查看解析
20、下列说法中的“快”，指加速度较大的是（　　）

A、F1赛车启动非常快，其百公里加速时间仅为1.6 s左右 B、道路上出现交通事故，群众报警后交警很快到达事故现场 C、协和式客机能在18000米高空飞行得很快 D、乘汽车从十里店到西站十字，如果走七里河大桥能很快到达

查看解析
