1、某同学利用频闪摄影探究自由落体运动，如图所示是小球自由下落时的频闪照片示意图，频闪仪每隔 $0.04 s$ 闪光一次。若通过照片测量小球自由下落时的加速度，下列方法不可行的是（　　）

A、利用 $Δ x = a T^{2}$ ，代入数据求小球的加速度 B、计算 $B 、 C 、 D 、 E$ 各点速度，做 $v - t$ 图像求图线斜率 C、计算 $B 、 C 、 D 、 E$ 各点速度，做图像 $v - h$ 求图线斜率 D、计算 $B 、 C 、 D 、 E$ 各点速度，做 $\frac{1}{2} v^{2} - h$ 图像求图线斜率

查看解析
2、一辆电动汽车在平直的公路上行驶，其位移与时间的比值随时间变化的图像为直线，如图所示，其中 $v_{0} 、 t_{0}$ 均已知，电动汽车运动的时间为 $t_{0}$ ，则下列说法正确的是（　　）

A、电动汽车运动的最大速度为 $v_{0}$ B、电动汽车运动的最大速度为 $1.5 v_{0}$ C、电动汽车运动的距离为 $v_{0} t_{0}$ D、电动汽车运动的距离为 $2 v_{0} t_{0}$

查看解析
3、2022年卡塔尔世界杯是第二十二届世界杯足球赛，如图所示，在某次比赛中，射门时足球接触门框的速度大小为30m/s，方向水平向右。设足球与门框作用的时间是0.01s，作用后反向弹回的速度大小为20m/s，关于足球与门框作用的过程，以下说法正确的是（　　）

A、足球的速度变化量大小为10m/s，方向水平向左 B、足球的速度变化量大小为50m/s，方向水平向右 C、足球的加速度大小为5000m/s² ，方向水平向左 D、足球的加速度大小为1000m/s² ，方向水平向左

查看解析
4、在物理学的重大发现中科学家们创造了许多物理学研究方法，如理想实验法、控制变量法、极限思想法、等效替代法、理想模型法、微元法等等，以下关于所用物理学研究方法的叙述不正确的是（　　）

A、在不需要考虑物体的大小和形状时，用质点来代替实际物体采用了等效替代的方法 B、根据速度定义式 $v = \frac{Δ x}{Δ t}$ ，当 $Δ t$ 非常非常小时， $\frac{Δ x}{Δ t}$ 就可以表示物体在 $t$ 时刻的瞬时速度，该定义采用了极限思维法 C、在实际生活中，研究物体运动时，忽略接触面摩擦阻力，把物体运动看成匀速直线运动，采用了理想模型的方法 D、在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看做匀速直线运动，然后把各小段的位移相加，这里采用了微元法

查看解析
5、下列图像中，与自由落体运动规律相符合的是（　　）

A、 B、 C、 D、

查看解析
6、今年北京时间9月1日18时26分，中国空间站上的神舟十四号乘组航天员陈冬和刘洋成功出舱。如图所示。下列过程中，能把研究对象看作质点的是（　　）

A、宇航员出舱，研究宇航员在太空行走的姿态 B、神舟十四号载人飞船与“天和”核心舱快速对接的过程 C、研究神舟十四号载人飞船绕地球一圈的时间 D、利用机械臂抬升、旋转全景相机的工作过程

查看解析
7、如图所示，在 $x O y$ 平面内，有两个同心半圆弧，与坐标轴分别交于 $a 、 b 、 c$ 点和 $a^{'} 、 b^{'} 、 c^{'}$ 点，其中圆弧 $a^{'} b^{'} c^{'}$ 的半径为 $R$ 。两个半圆弧之间的区域内分布着辐射状的电场，电场方向由原点 $O$ 向外辐射，两圆弧间的电势差为 $U$ 。圆弧 $a^{'} b^{'} c^{'}$ 上方圆周外区域，存在着上边界为 $y = \frac{5}{3} R$ 的垂直纸面向里的足够大匀强磁场，圆弧 $a b c$ 内无电场和磁场。 $O$ 点处有一粒子源，在 $x O y$ 平面内向 $x$ 轴上方各个方向射出质量为 $m$ 、电荷量为 $q$ 的带正电的粒子，带电粒子射出时的初速度大小均为 $\sqrt{\frac{2 q U}{m}}$ ，被辐射状的电场加速后进入磁场。不计粒子的重力以及粒子之间的相互作用，不考虑粒子从磁场返回圆形区域边界后的运动。

(1)、求粒子经辐射电场加速后进入磁场时的速度大小；

(2)、要有粒子能够垂直于磁场上边界射出磁场，求磁场的磁感应强度的最大值 $B_{0}$ ，及此时从磁场上边界垂直射出的粒子在磁场中运动的时间 $t$ ；

(3)、当磁场中的磁感应强度大小变为第（2）问中 $B_{0}$ 的 $\frac{16}{9}$ 倍，且磁场上边界调整为 $y = 1.5 R$ 时，求能从磁场上边界射出粒子的边界宽度 $L$ 。

查看解析
8、如图甲所示，两根足够长的平行光滑金属导轨固定在水平面内，导轨间距L = 1.0 m，左端连接阻值R = 4.0 Ω的电阻，匀强磁场磁感应强度B = 0.5 T方向竖直向下。质量m = 0.2 kg、长度L = 1.0 m、电阻r = 1.0 Ω的金属杆置于导轨上，向右运动并与导轨始终保持垂直且接触良好，从t = 0时刻开始对杆施加一平行于导轨方向的外力F，杆运动的v − t图像如图乙所示，其余电阻不计。求：

(1)、在t = 2.0 s时，电路中的电流I和金属杆PQ两端的电压U_PQ；

(2)、在t = 2.0 s时，外力F的大小；

(3)、若0 ~ 3.0 s内克服外力F做功1.8 J，求此过程流过电阻R的电荷量和电阻R产生的焦耳热。

查看解析
9、如图甲所示， $M$ 为一电动机，当滑动变阻器 $R$ 的滑片从一端滑到另一端的过程中，两电压表 $V_{1} 、 V_{2}$ 的读数随电流表读数的变化情况如图乙中的图线①、②所示。已知电流表读数在 $0.2 A$ 以下时，电动机 $M$ 没有发生转动。不考虑电表阻值和温度对电路的影响，求：

(1)、电动机的电阻 $r_{M}$ ；

(2)、电源的电动势 $E$ 和内阻 $r$ ；

(3)、滑动变阻器 $R$ 的滑片滑到最左端时，电动机 $M$ 的输出功率和电源的效率。

查看解析
10、如图所示，电阻可忽略不计，相距为 $L = 0.40 m$ 的两平行金属导轨，固定在倾角 $θ = 37^{°}$ 的斜面上，导轨上端接有电动势 $E = 12 V$ 、内阻 $r = 0.50 Ω$ 的直流电源。空间分布着磁感应强度大小 $B = 0.50 T$ 、方向垂直于斜面向上的匀强磁场。现把一个质量 $m = 0.080 kg$ 的导体棒 $a b$ 垂直放在金属导轨上，导体棒恰好保持静止。已知导体棒接入电路的电阻 $R = 2.5 Ω$ ，最大静摩擦力等于滑动摩擦力，取重力加速度 $g = 10 m / s^{2}, \sin 37^{°} = 0.6, \cos 37^{°} = 0.8$ 。

(1)、求导体棒受到的安培力的大小和方向；

(2)、求导体棒与金属导轨间的动摩擦因数 $μ$ 。

查看解析
11、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接，下列说法中正确的是(　　)

A、开关闭合后，线圈A插入或拔出都会引起电流计指针偏转 B、线圈A插入线圈B中后，开关闭合或断开瞬间电流计指针均不会偏转 C、开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度 D、开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转

查看解析

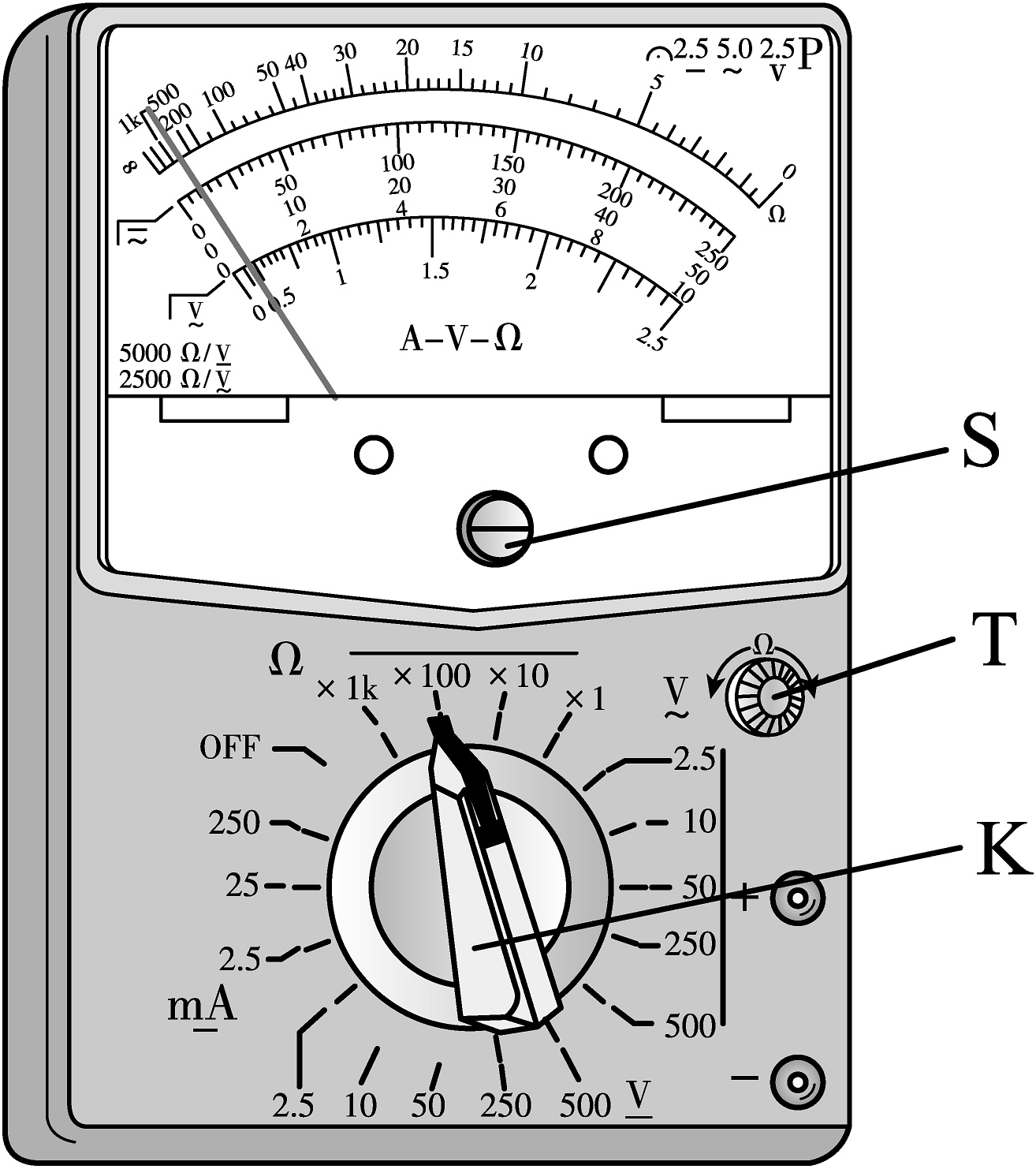

12、在用多用电表欧姆挡测电阻时，将 $K$ 旋转到电阻挡“ $\times 10$ ”的位置，正确操作后，将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。
A．将 $K$ 旋转到电阻挡““ $\times 100$ ”的位置
B．将 $K$ 旋转到电阻挡““ $\times 1$ ”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动部件 $T$ ，进行欧姆调零

查看解析
13、某同学设计了如图所示的电路进行实验探究，其中 $M N$ 为一段粗细均匀、电阻率较大的电阻丝，其横截面积为 $6 {mm}^{2}, R_{0}$ 是阻值为 $0.40 Ω$ 的定值电阻。正确接线后，闭合开关 $S$ ，调节滑片 $P$ ，记录电压表示数 $U$ 、电流表示数 $I$ 以及对应的 $P N$ 长度 $x$ 。通过调节滑片 $P$ ，记录多组 $U 、 I 、 x$ 的值。

(1)、实验室提供“ $0.6 A 3 A$ ”双量程电流表，该同学选用 $0.6 A$ 挡。实验过程中，测得某次电流表的示数如图甲所示，电流大小为 $A$ ；

(2)、根据实验数据绘出的 $U - I$ 图像如图乙所示，由图可得电池的电动势 $E =$ $V$ ，内阻 $r =$ $Ω$ 。（结果均保留两位有效数字）

(3)、根据实验数据可进一步绘出 $\frac{U}{I} - x$ 图像如图丙所示，根据图像可得电阻丝的电阻率 $ρ =$ $Ω \cdot m$ ；图丙中所作图线与纵轴交点意义指的是。

查看解析
14、如图所示，abcd为水平放置的平行“C”形光滑金属导轨，间距为l。导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。则（　　）

A、电路中感应电动势的大小为Blv B、电路中感应电流的大小为 $\frac{B v}{r \sin θ}$ C、金属杆所受安培力的大小为 $\frac{B^{2} l v}{r}$ D、金属杆的热功率为 $\frac{B^{2} l v^{2}}{r \sin θ}$

查看解析

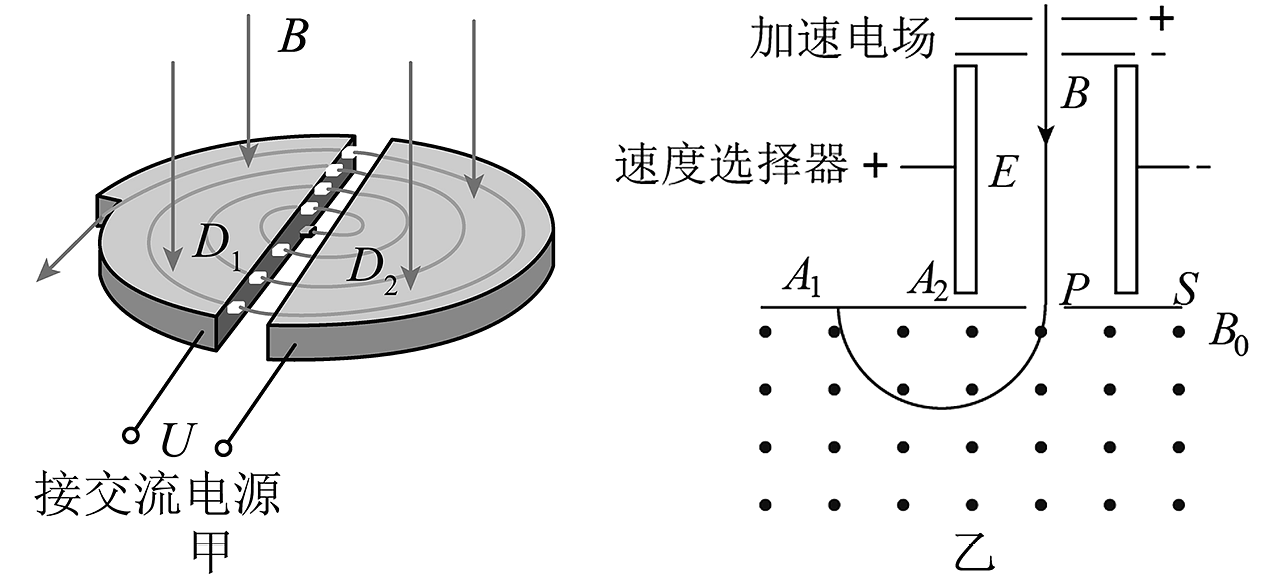

15、如图所示，关于带电粒子（不计重力）在以下四种器件中的运动，下列说法正确的是（　　）

A、甲图中，仅增大加速电压，粒子离开加速器时的动能会增加。 B、乙图中，粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大 C、丙图中，A极板是磁流体发电机的负极 D、丁图中，带负电的粒子从左侧射入，若速度 $v < \frac{E}{B}$ ，将向下极板偏转

查看解析
16、利用霍尔元件可以进行微小位移的测量。如图所示，在两块磁感应强度相同、同极相对放置的磁体缝隙中放入某种金属材料制成的霍尔元件，当霍尔元件处于中间位置时，磁感应强度B为0，霍尔电压U_H为0，将该点作为位移的零点，以水平向右为正方向。当霍尔元件通以大小不变的电流I，并沿着±z方向移动时，则有霍尔电压输出，从而实现微小位移的测量。下列说法正确的是（　　）

A、若仅增加电流I的大小，霍尔电压减小 B、当霍尔元件向+z方向移动时，U_MN小于零 C、若仅增加霍尔元件z轴方向的厚度，霍尔电压增大 D、该霍尔元件可以实现把微小位移量转换为磁学量输出

查看解析
17、图甲和图乙是演示自感现象的两个电路图， $L_{1}$ 和 $L_{2}$ 为电感线圈， $A_{1}$ 、 $A_{2}$ 、 $A_{3}$ 是三个完全相同的灯泡．实验时，断开开关 $S_{1}$ 瞬间，灯 $A_{1}$ 突然闪亮，随后逐渐变暗；闭合开关 $S_{2}$ ，灯 $A_{2}$ 逐渐变亮，而另一个相同的灯 $A_{3}$ 立即变亮，最终 $A_{2}$ 与 $A_{3}$ 的亮度相同下列说法正确的是 $($ $)$

A、图甲中， $A_{1}$ 与 $L_{1}$ 的电阻值相同 B、图甲中，闭合 $S_{1}$ ，电路稳定后， $A_{1}$ 中电流小于 $L_{1}$ 中电流 C、图乙中，变阻器R的电阻值小于 $L_{2}$ 的电阻值 D、图乙中，闭合 $S_{2}$ 瞬间， $L_{2}$ 中电流与变阻器R中电流相等

查看解析

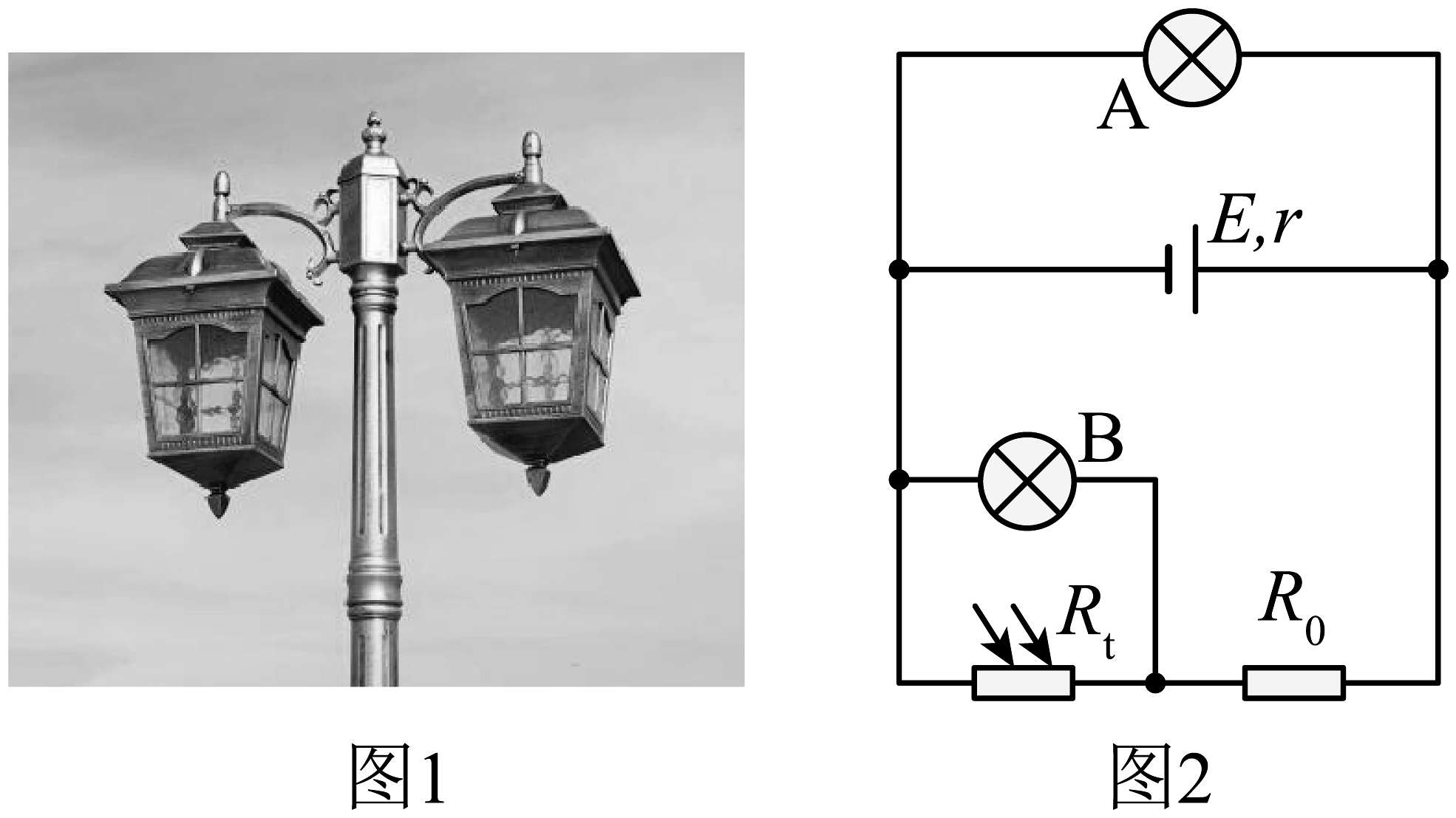

18、某学校正创建绿色校园，如图1为新装的一批节能路灯，电灯的亮度可自动随周围环境的亮度改变而改变，如图2为其内部电路简化原理图，电源电动势为 $E$ ，内阻为 $r$ ， $R_{t}$ 为光敏电阻（光照强度减小时，其电阻值增大）。光照强度减小时，（　　）

A、路端电压变小 B、电源的总功率不变 C、电阻 $R_{0}$ 的消耗功率变小 D、 $A$ 灯变暗、 $B$ 灯变亮

查看解析
19、如图所示，空间存在垂直于纸面向里的有界匀强磁场，磁场区域宽度为 $2 L$ ，以磁场左边界上的一点为坐标原点，建立 $x$ 轴。一边长为 $L$ 的正方形金属线框 $a b c d$ 在外力作用下以速度 $v$ 匀速穿过匀强磁场。从线框的 $c d$ 边刚进磁场开始计时，线框中产生的感应电流i、线框的 $a b$ 边两端的电压 $U_{a b}$ 、线框所受的安培力F、穿过线框的磁通量 $Φ$ 随位移 $x$ 的变化图像正确的是（规定逆时针电流方向为正，安培力方向向左为正）（　　）

A、 B、 C、 D、

查看解析
20、如图是两个有趣的实验，第一个实验叫“旋转的液体”，在玻璃皿的中心放一个圆柱形电极，沿边缘内壁放一个圆环形电极，把它们分别与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水，如果把玻璃皿放在磁场中，液体就会旋转起来，见图甲。第二个实验叫“振动的弹簧”，把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，通电后，发现弹簧不断上下振动，见图乙。下列说法正确的是（　　）

A、图甲中，如果从上往下看，液体旋转方向为逆时针 B、图甲中，如果改变电流的方向，液体的旋转方向不变 C、图乙中，如果将水银换成酒精，依然可以观察到弹簧不断上下振动 D、图乙中，如果改变电流的方向，将观察不到弹簧不断上下振动

查看解析
