1、
某实验小组要测量某型号电池的电动势和内阻，该电池的电动势 $E$ 约为 $12 V$ ，内阻 $r$ 约为 $3 Ω$ ，实验室提供了下列器材：
电流表G（量程 $0 ~ 10 mA$ ，内阻未知）
电阻箱 $R_{1}$ （总阻值为 $9999.9 Ω$ ，额定电流为 $1 A$ ）
电阻箱 $R_{2}$ （总阻值为 $999.9 Ω$ ，额定电流为 $2.5 A$ ）
滑动变阻器 $R_{3}$ （最大阻值约为 $100 Ω$ ，额定电流为 $2 A$ ）
滑动变阻器 $R_{4}$ （最大阻值约为 $2000 Ω$ ，额定电流为 $1 A$ ）
开关2个，导线若干
（1）先用图甲所示电路测量电流表 $G$ 的内阻：
①滑动变阻器 $R$ 应该选取（选填“ $R_{3}$ ”或“ $R_{4}$ ”）；
②断开开关 $S_{1}$ 、 $S_{2}$ ，连接好电路，将滑动变阻器 $R$ 的滑片滑至端（选填“左”或“右”）；
③闭合开关 $S_{1}$ ，调节 $R$ ，使电流表 $G$ 的指针满偏；
④保持 $R$ 的滑片位置不变，再闭合开关 $S_{2}$ ，将电阻箱 $R_{1}$ 的阻值调为 $20.0 Ω$ 时，电流表 $G$ 的示数为 $4.0 mA$ ，则电流表 $G$ 的内阻 $R_{g} =$ $Ω$ ，电流表 $G$ 内阻的测量值较其真实值（选填“偏大”“偏小”或“不变”）。
$I (R_{g} + R_{1}) = E - (I + \frac{I (R_{g} + R_{1})}{R_{2}}) r$
（2）按图乙所示电路图连接电路，将电阻箱 $R_{1}$ 的阻值调为 $1170.0 Ω$ ，再闭合开关 $S_{1}$ 、 $S_{2}$ ，多次调节电阻箱 $R_{2}$ ，记录每次电阻箱 $R_{2}$ 的阻值及对应的电流表的示数，作出 $\frac{1}{I} - \frac{1}{R_{2}}$ 图像如图丙所示，则该型号电池的电动势 $E =$ $V$ ，内阻 $r =$ $Ω$ 。（结果均保留1位小数）

查看解析
2、为研究小球斜上抛运动的规律，某兴趣小组用手机拍摄了一段小球斜上抛运动视频，图甲为利用Tracker视频分析软件按帧获取的小球位置。取运动过程的某点为原点，水平向右为 $x$ 轴正方向，竖直向上为 $y$ 轴正方向，建立坐标系。经软件分析得到实际位置坐标 $x - t$ 、 $y - t$ 图像及对应拟合曲线方程，如图乙所示。

(1)、在选择小球时，对小球的要求是；

(2)、由图乙可得，小球的加速度大小为 $m / s^{2}$ ，小球在原点处速度与水平方向夹角的正切值为；

(3)、帧率表示视频在 $1 s$ 内记录的静止画面数量，单位为赫兹（ $Hz$ ）。Tracker视频分析软件是按视频的帧率来获取小球的位置，图乙中描绘的点为软件捕获的每帧小球实际位置坐标随时间的变化关系，由此可以判断该视频的帧率最接近________。

A、 $20 Hz$ B、 $30 Hz$ C、 $60 Hz$ D、 $120 Hz$

查看解析
3、质量为 $M$ 的光滑半圆形凹槽静止在光滑水平地面上，在凹槽左侧与圆心等高处由静止释放一质量为 $m$ 、可视为质点的小球，小球相对地面运动的轨迹为半个椭圆，如图甲中虚线所示。运动过程中小球的动能随时间变化图像如图乙所示，已知椭圆半长轴与半短轴之比为 $3 : 1$ 。下列说法正确的是（　　）

A、半圆形凹槽与小球组成的系统动量不守恒 B、小球质量与凹槽质量之比 $m : M = 2 : 1$ C、 $t_{1}$ 时刻，小球受到凹槽的支持力方向与速度垂直 D、 $t_{2}$ 时刻，小球受到凹槽的支持力大于小球的重力

查看解析
4、如图所示，两根相距为 $L$ 的平行光滑金属导轨倾斜放置，处于垂直导轨平面向下、磁感应强度大小为 $B$ 的匀强磁场中，两导轨顶端与电容器相连，质量为 $m$ 、长度为 $L$ 的金属杆垂直导轨放置，金属杆与导轨接触良好。开始时电容器不带电，金属杆被锁定在距倾斜导轨底端 $d$ 处。已知两导轨倾角均为 $θ$ ，电容器电容为 $C$ ，重力加速度为 $g$ ，不计一切电阻。现解除锁定，下列说法正确的是（　　）

A、金属杆下滑过程中做加速度减小的变加速直线运动 B、若增大电容器电容，金属杆下滑时间变短 C、金属杆下滑到导轨底端时电容器极板间电压 $U = B L \sqrt{\frac{2 m g d sin θ}{B^{2} L^{2} C + m}}$ D、金属杆下滑到导轨底端时电容器储存的电能 $E = \frac{B^{2} L^{2} C d m g sin θ}{B^{2} L^{2} C + m}$

查看解析
5、如图所示，均匀介质中有一列沿 $x$ 轴正向传播的简谐横波。 $t = 0$ 时刻质点B位于波谷位置， $t_{1} = 0.3 s$ 时刻B第一次回到平衡位置， $t_{2} = 0.4 s$ 时刻质点A第一次回到平衡位置。已知A、B的平衡位置间距离为 $1.1 m$ 。下列说法正确的是（　　）

A、 $t = 0$ 时A点向上振动 B、该波周期为 $1.2 s$ C、该波波长为 $1.5 m$ D、该波波速为 $1 m / s$

查看解析
6、潜水钟是一种沉放到水下研究水底情况的装置。如图所示，一质量 $m = 5 \times 10^{3} kg$ 的潜水钟高 $h = 2 m$ ，横截面积 $S = 4 m^{2}$ ，从水面上方开口向下沉入水中，最终到达水平海床，进入钟内的水深 $Δ h = 1 m$ 。已知钟内封闭气体温度保持不变，大气压强 $p_{0} = 1.0 \times 10^{5} Pa$ ，海水的密度 $ρ = 1.0 \times 10^{3} kg / m^{3}$ ，重力加速度 $g = 10 m / s^{2}$ ，不考虑钟壁厚度。下列说法正确的是（　　）

A、海水深度 $H = 10 m$ B、海水深度 $H = 11 m$ C、潜水钟对海床的压力 $F_{N} = 1 \times 10^{4} N$ D、潜水钟对海床的压力 $F_{N} = 2 \times 10^{4} N$

查看解析
7、取无限远处电势为0，不等量异种电荷附近，存在一个电势为0的等势球面。如图所示，两点电荷 $Q_{1}$ 和 $Q_{2}$ 分别位于 $x$ 轴上的 $x_{1}$ 和 $x_{2}$ 处， $B$ 点为两点电荷连线中点，以 $x$ 轴上 $A$ 点为圆心的虚线圆上各点的电势均为0， $B$ 点的电势 $φ_{B} > 0$ 。下列说法正确的是（　　）

A、 $Q_{1}$ 带负电， $Q_{2}$ 带正电， $Q_{1}$ 所带电荷量大于 $Q_{2}$ 所带电荷量 B、虚线圆上各点的电场强度大小相等，方向均沿半径指向圆心 $A$ C、若仅减小 $Q_{1}$ 所带电荷量，则虚线圆的半径将减小 D、若仅增大 $Q_{2}$ 所带电荷量，则虚线圆圆心 $A$ 的位置将远离 $Q_{1}$

查看解析
8、随着低空经济的发展，小型电动飞机将成为人们的通勤选择。现有某款新型号电动飞机，工程技术人员通过研究空气阻力对飞机运动的影响，验证飞机气动布局性能。如图所示，在平直跑道上，技术人员调整飞机动力输出单元，使飞机在大小为 $F_{0}$ 的恒定牵引力作用下由静止开始加速运动，发现经时间 $t_{0}$ 飞机的速度不再增加。已知飞机的质量为 $m$ ，飞机所受阻力大小 $f = k v$ ，其中 $k$ 为常数，不计飞机轮胎与地面间的滚动摩擦，下列说法正确的是（　　）

A、 $t_{0}$ 时间内飞机滑行的距离 $x = \frac{F_{0} t_{0}}{k}$ B、驱动飞机的电机输出功率随时间线性增大 C、若 $t_{0}$ 时刻飞机刚好达到额定功率 $P_{0}$ ，则 $k = \frac{F_{0}}{P_{0}}$ D、 $t_{0}$ 时间内飞机克服阻力所做的功 $W_{f} = \frac{F_{0}^{2} t_{0}}{k} - \frac{3 m F_{0}^{2}}{2 k^{2}}$

查看解析
9、如图所示， $a b c$ 是边长为 $d$ 的等边三角形金属线框，处于磁感应强度大小为 $B$ 、方向垂直纸面向里的匀强磁场中，线框与理想变压器相连。已知变压器原、副线圈匝数分别为 $n_{1}$ 和 $n_{2}$ ，电表均为理想电表，不计线框的电阻。 $t = 0$ 时刻线框从图示位置绕轴以角速度 $ω$ 匀速转动，下列说法正确的是（　　）

A、 $t = 0$ 时线框感应电动势最大 B、电压表的示数为 $\frac{\sqrt{6} n_{2} B d^{2} ω}{8 n_{1}}$ C、若滑动变阻器 $R$ 的阻值减小，则电流表示数将减小 D、若线框转动角速度加倍，则电流表示数变为原来的4倍

查看解析
10、我国对深空的探索从月球开始，通过“嫦娥工程”的深入推进，逐步实现我们的航天梦。已知“嫦娥一号”和“嫦娥二号”绕月球圆轨道运行时周期之比为 $k$ ，两者距月球表面的高度分别是 $h_{1}$ 和 $h_{2}$ 。则月球的半径为（　　）

A、 $\frac{h_{1} - h_{2} \sqrt[3]{k^{2}}}{\sqrt[3]{k^{2}} - 1}$ B、 $\frac{1 - \sqrt[3]{k^{2}}}{h_{1} - h_{2} \sqrt[3]{k^{2}}}$ C、 $\frac{h_{1} \sqrt[3]{k^{2}} - h_{2}}{1 - \sqrt[3]{k^{2}}}$ D、 $\frac{1 - \sqrt[3]{k^{2}}}{h_{1}^{3} \sqrt[3]{k^{2}} - h_{2}}$

查看解析
11、一定质量的理想气体，经历如图所示循环过程， $a \to b$ 过程温度不变， $b \to c$ 过程压强不变。下列说法正确的是（　　）

A、 $a \to b$ 过程，气体对外做功，内能减少 B、 $b \to c$ 过程，压强不变，分子平均动能不变 C、 $b \to c$ 过程，气体向外界放出的热量等于外界对气体做的功 D、 $c \to a$ 过程，气体从外界吸收的热量等于气体内能的增加量

查看解析
12、用平行单色光垂直底面照射一透明薄膜，形成的干涉图样如图所示。则该透明薄膜截面的形状可能是（　　）

A、 B、 C、 D、

查看解析
13、一小球以初速度 $v_{0}$ 从底端滑上光滑固定斜面，当向上运动 $40 cm$ 时，速度减为 $\frac{1}{3} v_{0}$ 。已知小球恰好能到达斜面顶端，则斜面的长度为（　　）

A、 $45 cm$ B、 $50 cm$ C、 $55 cm$ D、 $60 cm$

查看解析
14、2025年1月20日，我国自主设计全超导托卡马克核聚变实验装置（EAST）创造了新的世界记录，实现了1亿摄氏度稳态长脉冲高约束模等离子体运行1066秒。该装置中的核反应方程为 $_{1}^{2} H + _{1}^{3} H \to _{2}^{4} He + X$ ，其中 $_{1}^{3} H$ 可以用中子轰击 $_{3}^{6} Li$ 得到，下列说法正确的是（　　）

A、该核反应方程中 $X$ 是质子 B、该核反应满足电荷数守恒和质量守恒 C、 $_{2}^{4} He$ 的比结合能大于 $_{1}^{3} H$ 的比结合能 D、用中子轰击 $_{3}^{6} Li$ 还能得到 $_{2}^{4} He$ ，该反应属于核聚变

查看解析

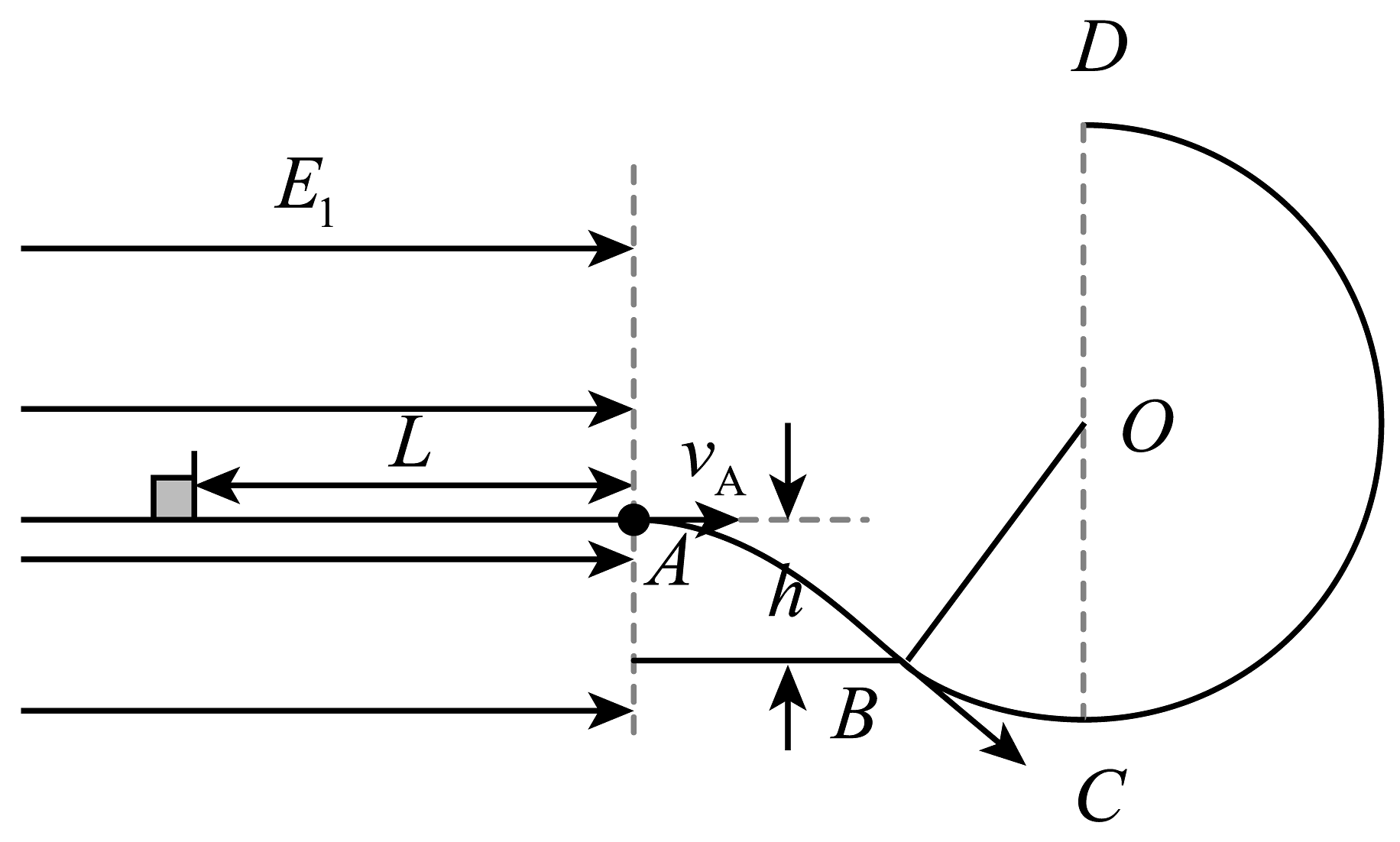

15、如图所示，光滑水平绝缘平台区域存在水平向右的匀强电场 $E_{1}$ ，在平台右侧有一竖直放置的光滑绝缘圆弧形轨道，轨道的最左端 $B$ 点距平台的高度差为 $h = 0.45 m, C$ 是轨道最低点， $D$ 是轨道的最高点，圆弧 $B C$ 对应的圆心角 $θ = 37 °$ ，圆弧形轨道处在水平向左的匀强电场 $E_{2}$ 中（图中未画出），平台与轨道之间的空间没有电场。一带正电的物块（大小可忽略不计）从平台上某点由静止释放，从右端A点离开平台，恰好沿切线方向进入轨道。已知物块的比荷 $\frac{q}{m} = 2 \times 10^{- 2} C / kg$ ，物块释放点距A点的距离 $L = 2 m$ ，圆弧形轨道区域的电场强度 $E_{2} = \frac{3 m g}{4 q}$ ， sin $37 ° = 0.6, cos 37 ° = 0.8$ ，取 $g = 10 m / s^{2}$ 。若物块在轨道上运动时恰好不会脱离轨道，求：

(1)、物块离开 $A$ 点时的速度大小 $v_{A}$ 和 $A$ 、 $B$ 间的水平距离 $x$ ；

(2)、平台所在区域的场强大小 $E_{1}$ ；

(3)、圆弧轨道的半径 $R$ 。

查看解析
16、以下为某电动玩具电路结构的简略图。已知电源电动势 $E = 12 V$ ，内阻 $r = 0.1$ $Ω$ ，指示灯额定电压为 $U_{0} = 10 V$ ，电阻 $R_{L} = 10 Ω$ ，电动机额定功率 $P = 40 W$ ，电动机内部电阻值 $R_{M} = 0.25 Ω$ 。当滑动变阻器 $R$ 调节到适当位置时，指示灯和电动机恰好同时达到额定功率。（忽略由于温度变化而引起的电阻变化）求：

(1)、此时滑动变阻器 $R$ 的阻值；

(2)、该电动玩具的机械效率 $η$ （电动机的机械功率与电源输出电功率之比）。

查看解析
17、A、O、B为某均匀介质中的三点，已知O在A、B的连线上，且 $AO = 3 m$ ， $OB = 4 m$ ，如图甲所示。 $t = 0$ 时刻波源O开始振动，振动图像如图乙所示。A起振 $t = 1.0 s$ 后 $B$ 开始振动，求：

(1)、该波的波速 $v$ 和波长 $λ$ ；

(2)、B点开始振动时A点的位移及运动方向。

查看解析

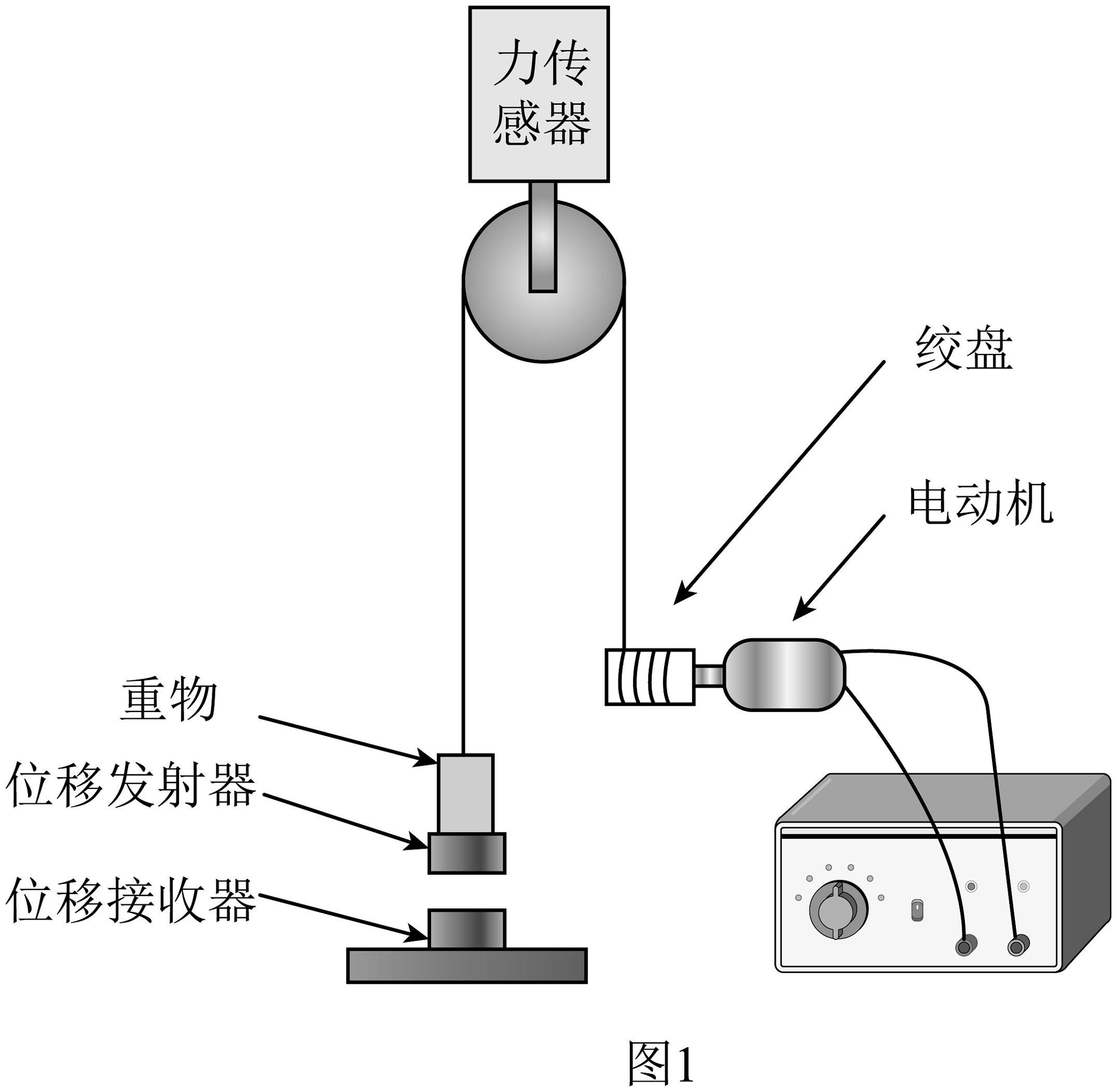

18、某实验小组通过提升重物的方式验证直流电动机工作时电功率、机械功率和热功率的守恒关系。实验装置如图所示。其主要器材包括稳压电源、电动机（带（1）绞盘）、力传感器、位移传感器、定滑轮、重物及支架。

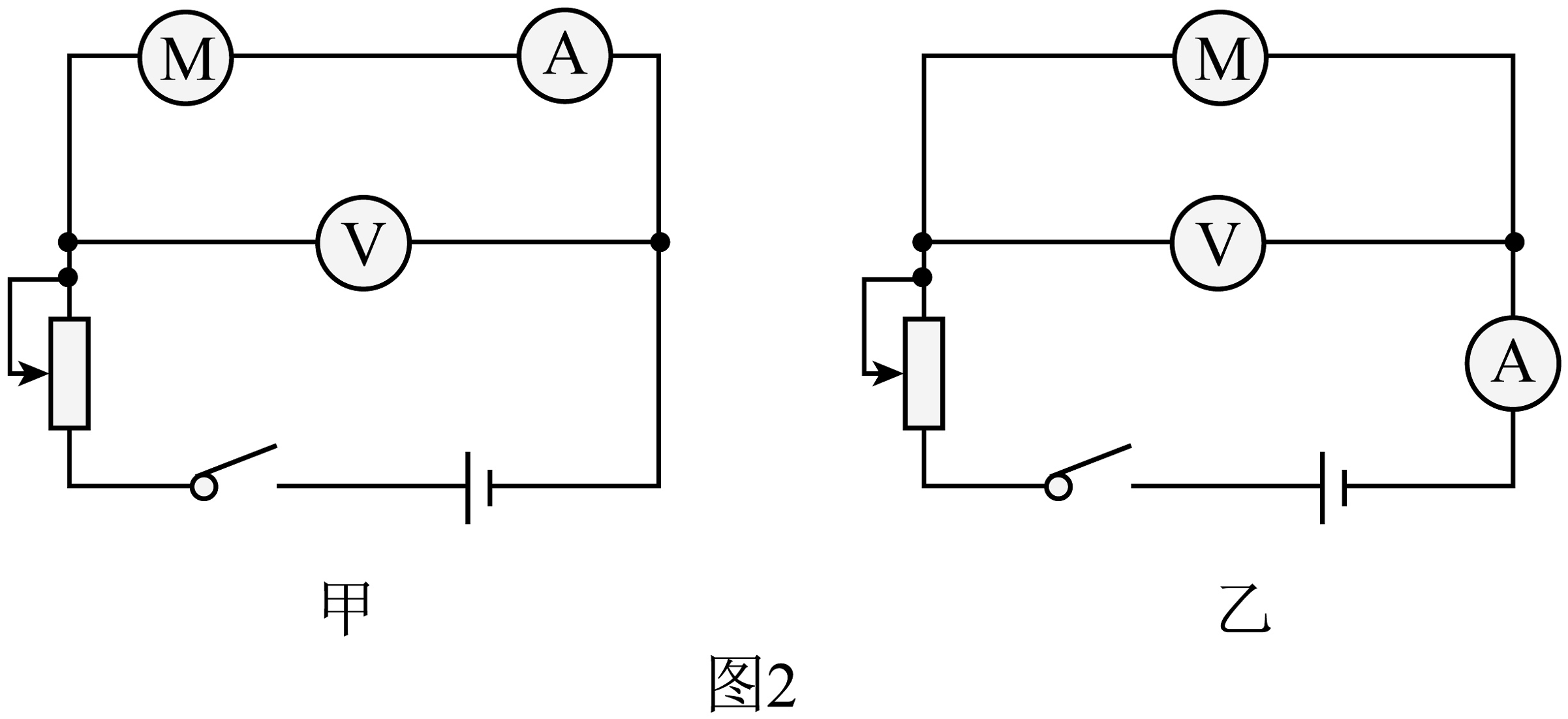

(1)、为了测量电动机的工作时的热功率，先进行电动机线圈电阻 $r$ 的测量，此时需要保证（填“电动机正常工作”或“电动机不转动”），选用（填“甲”或“乙”）测量电路进行测量。

(2)、然后把定滑轮固定在力传感器下方，再把力传感器固定在支架上且示数调零。轻质细绳跨过定滑轮，一端连接电动机绞盘，另一端连接重物。电动机带动绞盘旋转，拉动重物匀速直线上升。读取力传感器示数为 $F_{0}$ ，通过位移传感器测算重物上升时的速度 $v_{0}$ ，进而计算出电动机的机械功率为 $P_{机械} =$ （用 $F_{0} 、 v_{0}$ 表示）

(3)、根据电源显示屏直接读出电动机匀速提升重物时，电源对电动机提供的电压 $U_{0}$ 以及电流 $I_{0}$ ，可计算电动机的线圈的热功率 $P_{热} = I_{0}^{2} r$ 。只需在实验误差允许范围内验证： $= P_{机械} + P_{热}$ ．即可验证电动机的能量转化和守恒关系。

查看解析
19、某同学用单摆测量当地重力加速度，其实验装置如图甲所示。

(1)、将单摆挂在力传感器的下端（图中未画出传感器），通过力传感器测量摆动过程中摆线受到的拉力 $F$ ，记录拉力 $F$ 随时间 $t$ 的变化，如图乙所示，根据图乙可以计算出单摆的周期为 $t_{0}$ 。

(2)、用游标卡尺测小钢球直径，游标卡尺的示数如图丙所示，则小钢球直径 $d$ 为mm；用刻度尺测得摆线长为 $l$ ，则重力加速度的表达式为（用 $t_{0} 、 d 、 l$ 表示）。

(3)、改变摆线的长度 $l$ ，测出相应的 $T$ ，测量出多组数据，绘制出 $l - T^{2}$ 图像，如图丁所示，则由图可计算出重力加速度为（用图丁中的字母表示）

查看解析
20、2024年3月17日，在荷兰鹿特丹进行的2024年国际滑联短道速滑世锦赛中，中国队在男女混合2000米接力决赛中获得冠军。接力时，选手A在未被推动前不得开始滑行，选手 $B$ 从后面靠近并用力推动 $A$ ，使 $A$ 获得初速度。两选手相互作用时间极短，在接力前后瞬间，以下说法正确的有（）

A、A与B构成的系统动量守恒 B、 $A$ 与 $B$ 构成的系统机械能守恒 C、B对A的冲量大小大于A对B的冲量大小 D、B对A的冲量大小等于A对B的冲量大小

查看解析
