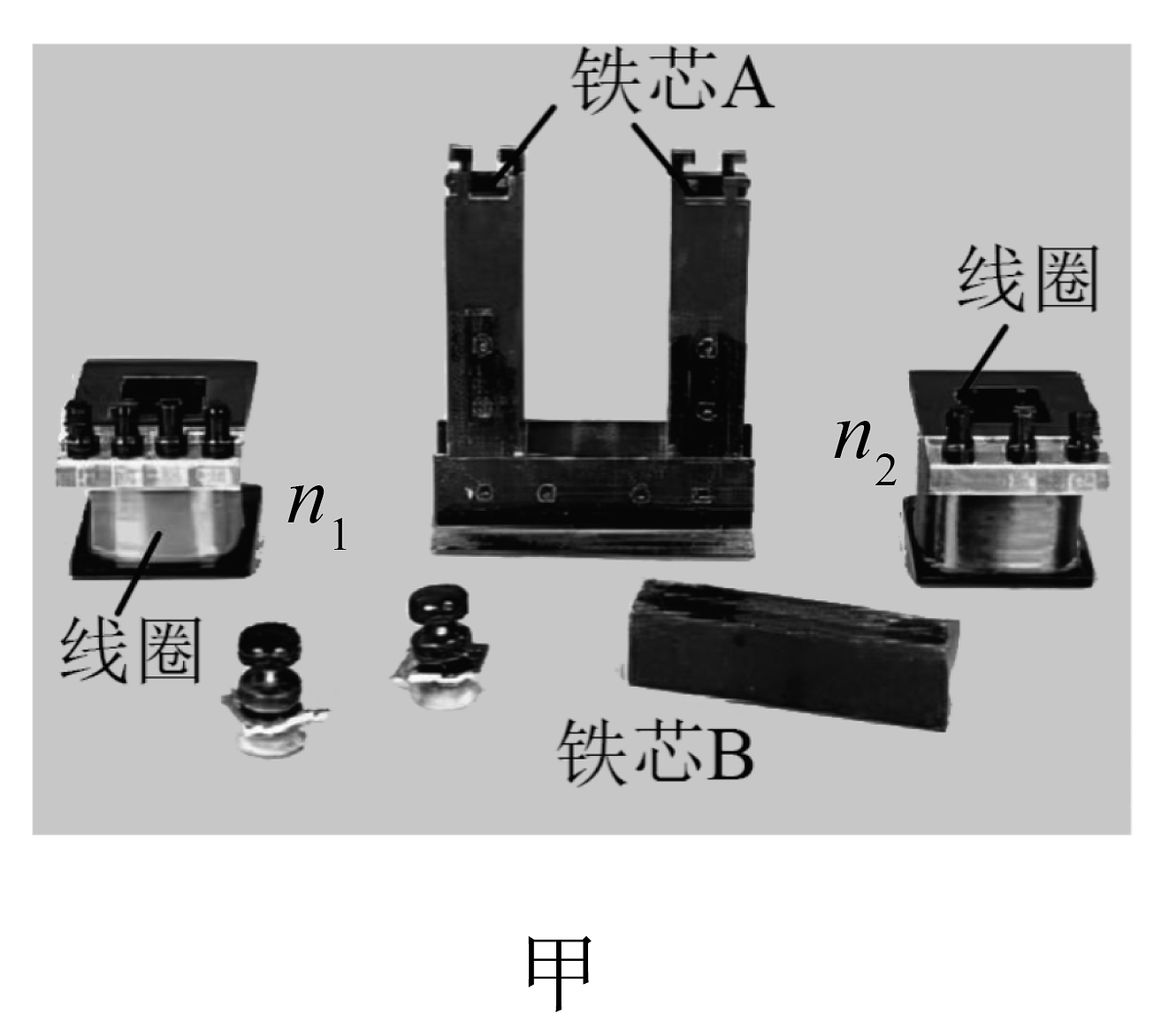

1、某小组用如图甲所示的可拆变压器探究变压器原、副线圈两端的电压与匝数之间的关系。

(1)、在实验时组装的变压器如图乙所示。将原线圈接在学生电源上，用多用电表测量副线圈的电压，下列操作正确的是______。

A、原线圈接直流电压，电表用直流电压挡 B、原线圈接直流电压，电表用交流电压挡 C、原线圈接交流电压，电表用直流电压挡 D、原线圈接交流电压，电表用交流电压挡

(2)、某小组探究变压器原、副线圈两端的电压与匝数之间的关系时，在铁芯上原、副线圈接入的匝数分别为 $n_{1} = 800$ 和 $n_{2} = 200$ ，原线圈两端与正弦式交流电源相连，用交流电压表测得原、副线圈两端的电压分别为10V和0.8V，这与其他小组的正确实验结论明显不一致。对于这个小组实验结论出现明显偏差的原因，最有可能的是______。

A、副线圈的匝数太少 B、副线圈的电阻太小 C、原线圈的匝数太多，电阻过大 D、没有将铁芯B安装在铁芯A上

查看解析
2、如图所示，CD、EF是两条水平放置的阻值可忽略的平行金属导轨，导轨间距为L，在水平导轨的左侧存在一方向垂直导轨平面向上、磁感应强度为B的匀强磁场，磁场范围为两导轨间且宽度为d的矩形区域。导轨的右端接有一阻值为R的电阻，左端与一弯曲的光滑轨道平滑连接。将一阻值为r，质量为m的导体棒从弯曲轨道上h高处由静止释放，导体棒最终恰好停在磁场的右边界处。已知导体棒两端与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是（）

A、流过电阻R的电荷量为 $\frac{B L d}{R + r}$ B、电阻R的最大电流为 $\frac{B L \sqrt{2 g h}}{R}$ C、导体棒两端的最大电压为 $B L \sqrt{2 g h}$ D、电阻R中产生的焦耳热为 $\frac{R}{R + r} (m g h - μ m g d)$

查看解析
3、如图为某小型水电站的电能输送示意图。已知输电线的总电阻R=10Ω，降压变压器T₂的原、副线圈匝数之比为4：1，电阻R₀=11Ω。若T₁、T₂均为理想变压器，T₂的副线圈两端电压表达式为 $u = 220 \sqrt{2} \sin 100 π t (V)$ ，下列说法正确的是（　　）

A、发电机中的电流变化频率为100Hz B、通过R₀的电流有效值为20A C、升压变压器T₁的输入功率为4650W D、若R₀的电阻减小，发电机的输出功率也减小

查看解析
4、交流发电机的示意图如图所示，线圈的AB边连在金属滑环K上，CD边连在金属滑环L上，两个电刷E、F分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。关于其工作原理，下列分析正确的是（）

A、当线圈平面转到中性面的瞬间，穿过线圈的磁通量最大 B、当线圈平面转到中性面的瞬间，线圈中的感应电流最大 C、当线圈平面转到跟中性面垂直的瞬间，穿过线圈的磁通量最小 D、当线圈平面转到跟中性面垂直的瞬间，线圈中的感应电流最小

查看解析

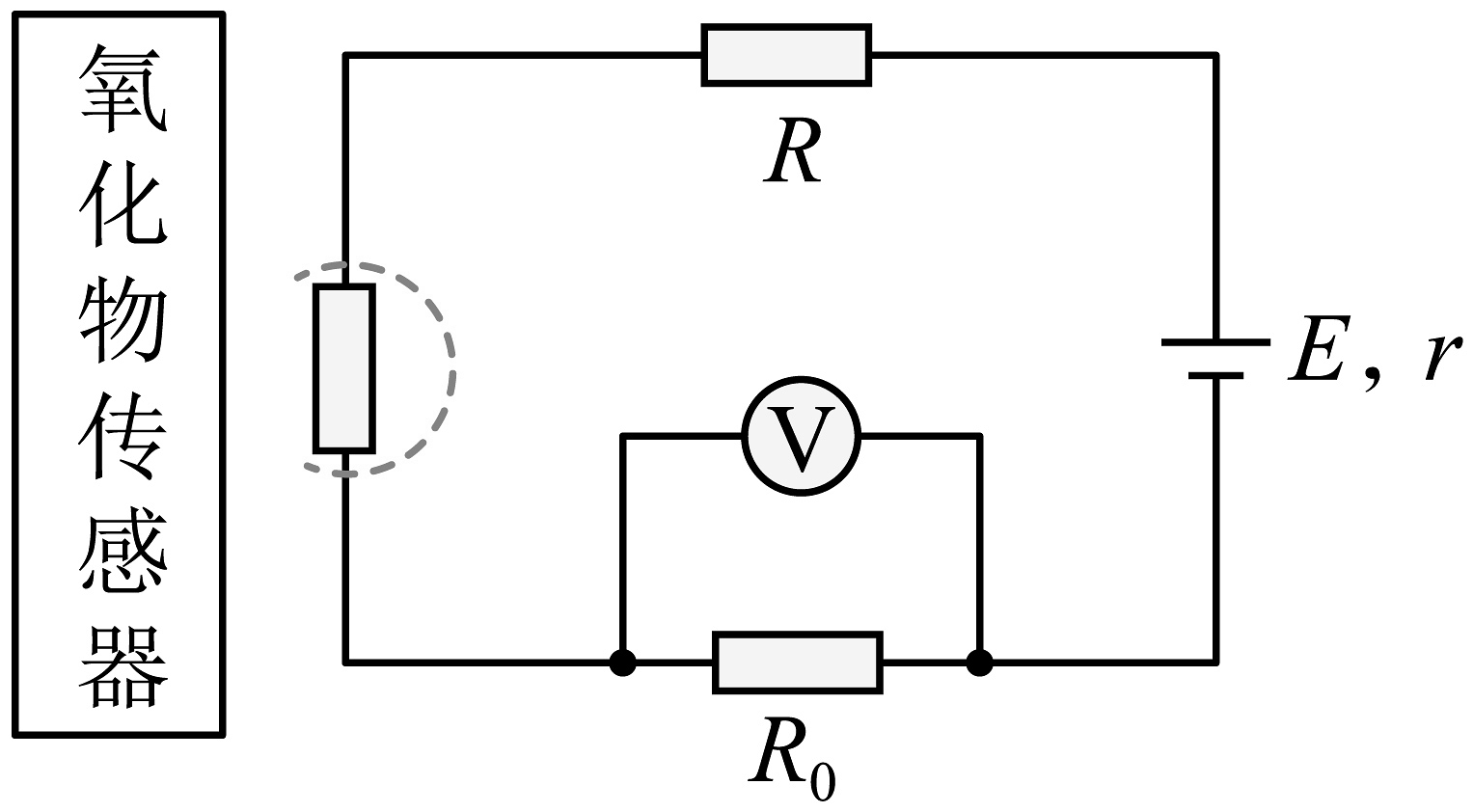

5、2018年春节期间，按照公安部统一部署，全国各大中城市进行了大规模集中整治酒驾行动。据统计酒驾违法者比往年同期下降了40％。执法交警所使用的酒精测试仪主要元件是一种氧化物半导体传感器。这种具有N型导电性的氧化物的电阻会随其周围气体浓度的变化而变化。这种传感器的电阻与酒精气体的浓度c成反比，在如图所示的简化原理图中，电压表示数U与酒精气体浓度c之间的对应关系正确的是（　　）

A、U越大，表示c越小，但c与U不成反比 B、U越大，表示c越小，与U成反比 C、U越大，表示c越大，但c与U不成正比 D、U越大，表示c越大，c与U成正比

查看解析
6、如图所示，匝数为 $200$ 的线框垂直放在匀强磁场中，线框面积为 ${20cm}^{2}$ 。若磁场的磁感应强度在 $0 .04s$ 时间内由 $0 .1T$ 增加到 $0 .6T$ ，则穿过线框的磁通量变化量和线框中产生的感应电动势分别为（　　）

A、 $10^{- 3} Wb$ ； $5V$ B、 $10^{- 4} Wb$ ； $4V$ C、 $10^{- 3} Wb$ ； $4V$ D、 $10^{- 4} Wb$ ； $5V$

查看解析
7、如图所示，一定质量的理想气体从状态a开始，经过两个状态变化过程，先后到达状态b和状态c。下列说法正确的是（）

A、从a到b的过程中，气体从外界吸热 B、从a到b的过程中，气体的内能增加 C、从b到c的过程中，气体的压强减小 D、从b到c的过程中，气体对外界做功

查看解析
8、一定质量的气体，在恒温下体积膨胀，下列说法中正确的是（　　）

A、气体分子的总数目将增多 B、气体分子的平均速率将减小 C、气体的压强将减小 D、容器壁受到的气体分子的平均冲力将增大

查看解析
9、如图所示，从S处发出的热电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转，不考虑电子本身的重力．设两极板间电场强度为E，磁感应强度为B.欲使电子沿直线从电场和磁场区域中通过，只采取下列措施，其中可行的是（）

A、适当增大电场强度E B、适当减小磁感应强度B C、适当增大加速电场的宽度 D、适当增大加速电压U

查看解析

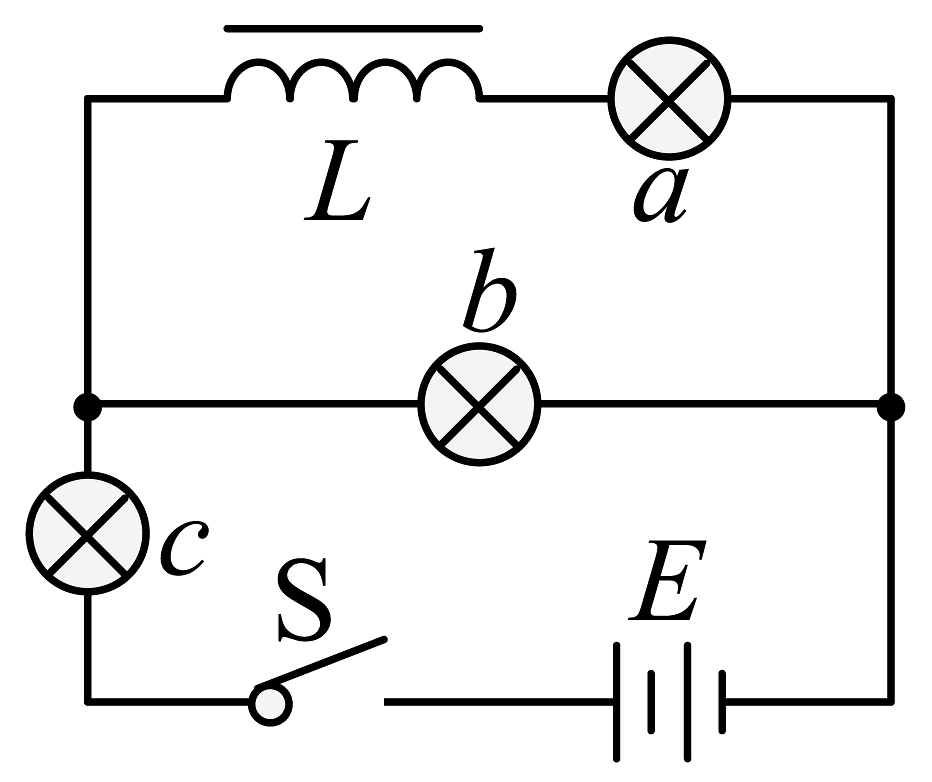

10、如图所示，L是自感系数较大的线圈，其直流电阻不计，a、b、c是三个相同的小灯泡，下列说法正确的是（　　）

A、开关S闭合时，c灯立即亮，a灯逐渐亮，b灯立即亮但亮度不变 B、开关S闭合时，c灯立即亮，a灯逐渐亮，b灯立即亮但亮度会变暗 C、开关S断开时，c灯立即熄灭，b闪暗一下后逐渐熄灭，a逐渐熄灭 D、开关S断开时，c灯立即熄灭，b闪亮一下后逐渐熄灭，a逐渐熄灭

查看解析
11、某交流电压为 $u = 6 \sqrt{2} \sin 314 t (V)$ ，则（）

A、用此交流电作打点计时器的电源时，打点周期为 $0.2 s$ B、把额定电压为 $6 V$ 的小灯泡接到此电源上，小灯泡正常发光 C、把额定电压为 $6 V$ 的小灯泡接到此电源上，小灯泡将被烧毁 D、耐压 $6 V$ 的电容器也可以直接接在此电源上

查看解析
12、如图1所示，一物块叠放在足够长的木板上，初始时木板静止在粗糙水平面上，物块与木板保持相对静止。某时刻，给木板一初速度 $v_{0}$ ，图2为二者的 $v - t$ 图像，图中 $v$ 、 $t_{1}$ 、 $t_{2}$ 已知，长木板和物块的质量均为 $m$ 。下列说法正确的是（）

A、物块与木板的位移之比可表达为 $\frac{v_{0} t_{1} + v t_{2}}{2 v t_{1}}$ B、整个过程，因摩擦产生的总热量为 $\frac{1}{2} m v_{0}^{2}$ C、板块间与板地间的动摩擦因数比值可表达为 $\frac{2 v}{v_{0} - 2 v}$ D、 $v_{0} > 4 v$

查看解析
13、将半径为r的铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上， AB置于垂直纸面向外的大小为B的磁场中，现给导线通以自A到B大小为I的电流，则（　　）

A、通电后两绳拉力变小 B、通电后两绳拉力变大 C、安培力为 $π B I r$ D、安培力为 $2 B I r$

查看解析
14、如图，有一硬质导线Oabc，其中 $\overset{⌢}{a b c}$ 是半径为R的半圆弧，b为圆弧的中点，直线段Oa长为R且垂直于直径ac。该导线在纸面内绕O点逆时针转动，导线始终在垂直纸面向里的匀强磁场中。则O、a、b、c各点电势关系为（）

A、 $φ_{O} > φ_{a} > φ_{b} > φ_{c}$ B、 $φ_{O} < φ_{a} < φ_{b} < φ_{c}$ C、 $φ_{O} > φ_{a} > φ_{b} = φ_{c}$ D、 $φ_{O} < φ_{a} < φ_{b} = φ_{c}$

查看解析

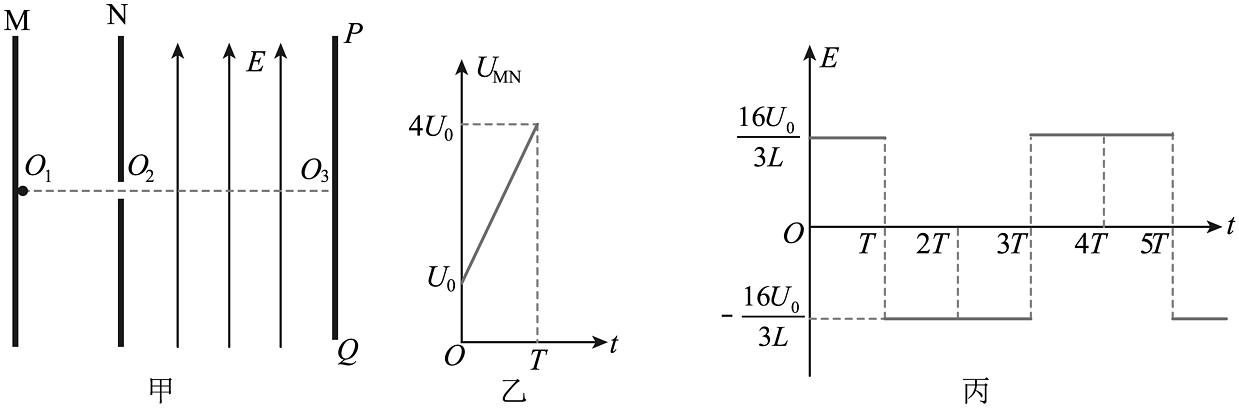

15、如图甲所示，M、N为极板，PQ为荧光屏（足够长），M极板上O₁处有一粒子源，t=0时刻开始连续释放初速度为零、比荷为 $\frac{q}{m}$ 的正粒子。粒子经过M、N间的加速电场后，从N极板上的细缝O₂进入N和PQ之间的偏转电场。已知M、N间的电压U_MN-t图像如图乙所示，O₁O₂连线的延长线与PQ交于O₃ ， O₂O₃间距离为L，不计粒子在M、N间的加速时间，不计粒子重力和粒子间相互作用，求：
（1）粒子到达细缝O₂时速度v的大小范围；
（2）若N和PQ间的偏转电场方向平行PQ向上，场强大小 $E = \frac{16 U {}_{0}}{3 L}$ ，粒子打到PQ上形成的亮线长度Δy；
（3）若N和PQ间的偏转电场为图丙所示的周期性变化电场，取平行PQ向上为正方向。从t=0时刻释放的粒子恰好打到O₃ ，则t=T时刻释放的粒子打到PQ上的位置。

查看解析
16、将多个苹果串联制成“水果电池”，测量“水果电池”的电动势E和内阻r。

(1)、利用多用电表粗测“水果电池”的电动势，选择直流电压档0~10V，如图甲所示为多用电表指针偏转位置，则读数为V。

(2)、利用下列器材测量该“水果电池”的电动势E和内阻r。
电流表A（量程5mA，内阻约20Ω）
电压表V（量程15V，内阻约4kΩ）
滑动变阻器R
待测“水果电池”（内阻r约为800Ω）
开关S，导线若干
①图乙中a、b两个实验电路中最合理的电路为（选填“a”或“b”）。
②根据实验数据画出U-I图线，如图丙所示。由图线可得“水果电池”的电动势E=V，内阻r=Ω。（计算结果保留3位有效数字）
③考虑电流表内阻的影响，采用所选电路测量“水果电池”电动势E的测量值与真实值相比（选填“偏大”“偏小”或“不变”）。

查看解析
17、如图所示为静电除尘器装置示意图。尘埃在电场中通过某种机制带电，在电场力的作用下向收尘极迁移并沉积，以达到除尘目的。则（　　）

A、带电尘埃带正电荷 B、电场方向由电晕极指向收尘极 C、带电尘埃在运动过程中加速度变小 D、若电源正负极对调，尘埃将沉积在电晕极

查看解析
18、某同学乘缆车以速度v匀速上山，该段索道钢绳与水平方向夹角为α，悬臂竖直。已知该同学质量为m，重力加速度为g。下列说法正确的是（　　）

A、车厢对同学的作用力为mg B、该过程中，同学的机械能守恒 C、t时间内，重力对同学做的功为mgvtsinα D、t时刻，重力对同学做功的功率为mgv

查看解析
19、物理兴趣小组为了测量金属丝的电阻率，除了待测金属丝、刻度尺、螺旋测微器、开关和导线之外，还备有下列器材：
A．电压表V₁（量程0~3V，内阻约3kΩ）
B．电压表V₂（量程0~15V，内阻约15kΩ）
C．电流表A₁（量程0~100mA，内阻约5Ω）
D．电流表A₂（量程0~0.6A，内阻约0.1Ω）
F．滑动变阻器R₁（阻值0~10Ω，额定电流2A）
G．滑动变阻器R₂（阻值0~2kΩ，额定电流0.5A）
H．电源E（输出电压约4V，内阻可忽略）

(1)、取一段均匀的电阻丝接在木板的两接线柱上，用刻度尺测量两接线柱间金属丝的长度L＝50.0cm，用螺旋测微器测量金属丝的直径示数如图a所示，直径d＝mm。

(2)、为了选择合适的测量电路，先用多用电表的欧姆“×1”挡粗测金属丝的电阻，示数如图b所示，其读数为Ω。

(3)、小组成员准备测量多组数据，描绘U－I图像，根据图像求出电阻，其中电压表应选，电流表应选，滑动变阻器应选。（填器材前字母）请完善图c所示的电路图。

查看解析
20、如图所示，一束复色光从空气中射入水中，分成两束单色光a和b，则下列说法正确的是（　　）

A、在水中，a光的频率大于b光的频率 B、在水中，a光的光速大于b光的光速 C、在水中，a光的波长大于b光的波长 D、若光从水中射向空气中，a光的临界角大于b光的临界角

查看解析
