1、如图甲所示，小明用一个动滑轮提着重物向上做匀速直线运动。若不计绳重及摩擦，小明用此装置拉动不同物体匀速上升时，测出拉力F和重物重力G的大小，并画出二者的关系图像如图乙所示，则动滑轮重力大小为（ ）
A、5N B、10N C、20N D、30N -

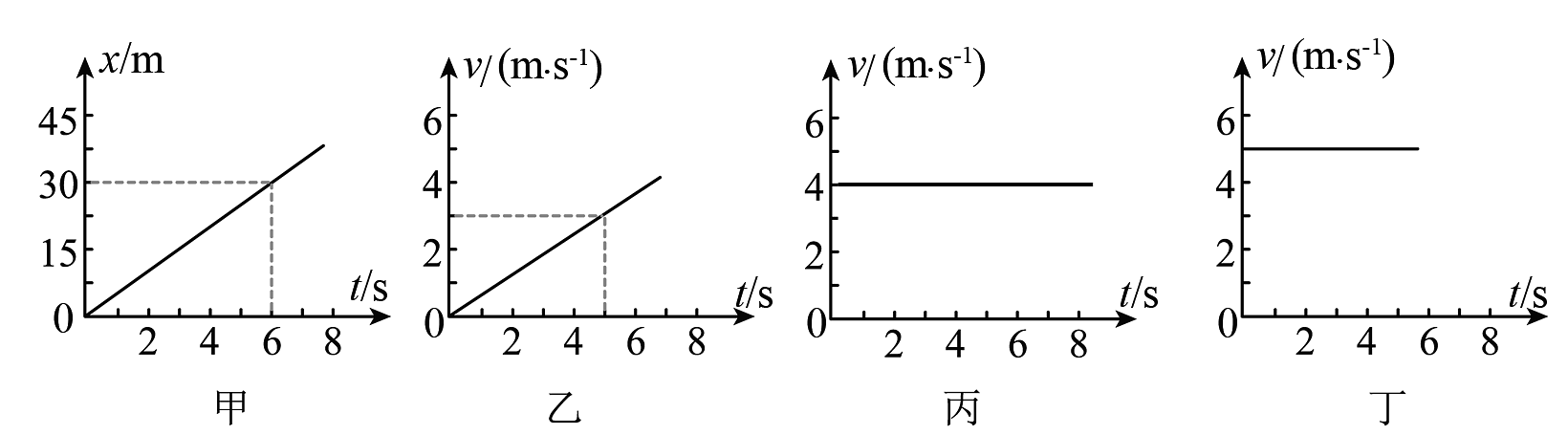

2、可以用图像来描述物体的运动状态，则下图表示物体运动速度相同的是（ ）
A、甲和乙 B、丙和丁 C、乙和丙 D、甲和丁 -
3、下列与研究影响滑动摩擦力大小因素的物理方法一致的是（ ）A、将电流比作水流 B、曹冲称象运用的物理方法 C、探究加速度与合外力关系时控制小车质量不变 D、通过弹开小球的方法来研究音叉的微小振动
-

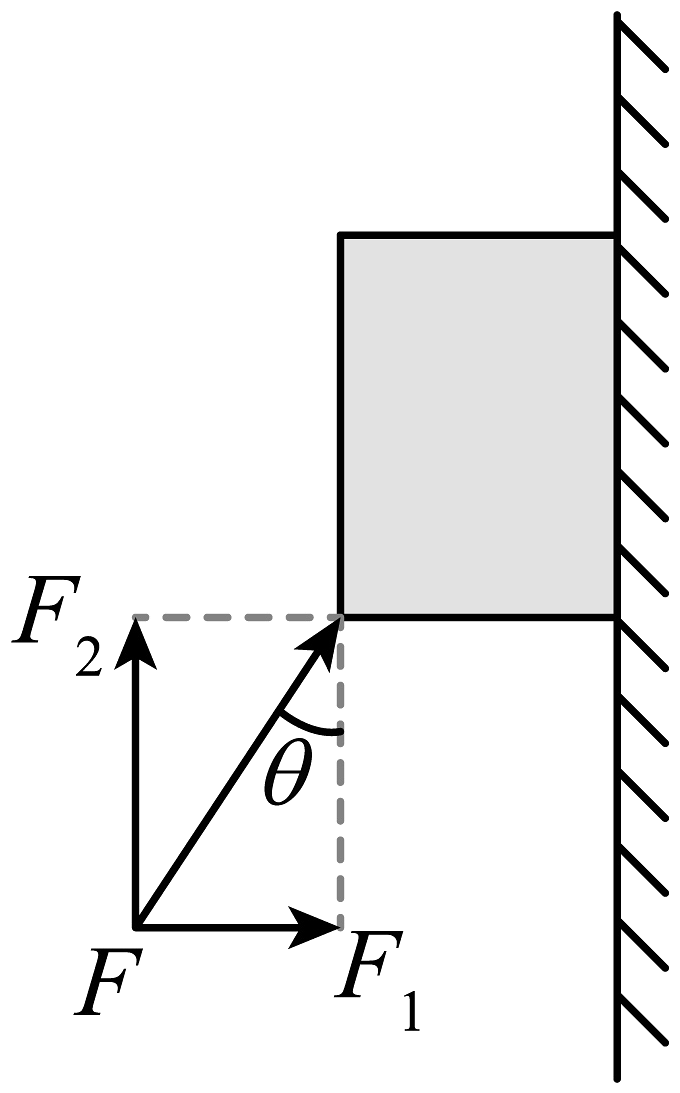

4、如图所示，一长方体木箱受到与竖直面成角的推力F的作用，静止于光滑竖直墙壁上，现将该推力分解为和 ， 则根据二力平衡的条件可知该木箱的重力为（ ）
A、 B、 C、 D、 -
5、如图所示，直线a、b、c是分别描述质点A、B、C的v-t图像。下列说法正确的是（ ）
A、质点B的加速度比质点C的大 B、质点A的加速度比质点C的大 C、前6s内质点B的位移比质点A的小 D、质点A、B与质点C的运动方向相反 -
6、一个做匀减速直线运动的物体，经4s停止运动，已知物体在最后2s的位移是2m，则物体的初速度为（ ）A、2m/s B、4m/s C、6m/s D、8m/s
-
7、ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）
(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
-
8、如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2 ， sin37°＝0.6，cos37°＝0.8．
（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度．
-
9、如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L．
-
10、在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5V，内阻小于1.0Ω）
B．电流表A1（量程为0～3mA，内阻Rg1=10Ω）
C．电流表A2（量程为0～0.6A，内阻Rg2=0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E.滑动变阻器R2（0～200Ω，1A）
F.定值电阻R0（990Ω）
G.开关和导线若干
(1)某同学发现上述器材中虽然没有电压表，但给了两个电流表，于是他设计了如图甲所示的a、b两个实验电路，其中合理的是图所示的电路；在该电路中，为了操作方便且能准确进行测量，滑动变阻器应该选（填写器材前的字母代号）
(2)图乙是该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出I1-I2图像（I1为电流表A1的示数，I2为电流表A2的示数，且I2的数值远大于I1的数值），则由图像可得被测电池的电动势E=V，内阻r=Ω；(结果保留到小数点后两位)
(3)若将图像的纵坐标改为 ， 则图线与纵坐标的交点的物理含义即为被测电池的电动势．
-
11、在测量金属丝电阻率的实验中，可供选用的器材如下：
待测金属丝：Rx(阻值约为4 Ω，额定电流约0.5 A)；
电压表：V(量程3 V，内阻约3 kΩ)；
电流表：A1(量程0.6 A，内阻约0.2 Ω)；
A2(量程3 A，内阻约0.05 Ω)；
电源：E1(电动势3 V，内阻不计)；
E2(电动势12 V，内阻不计)；
滑动变阻器：R(最大阻值约20 Ω)；
螺旋测微器；毫米刻度尺；开关S；导线．
(1)用螺旋测微器测量金属丝的直径，示数如图所示，读数为mm.
(2)若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 ， 电源应选(均填器材代号)
（3）选择电路图。（选择甲或者乙图）
-
12、关于下列器材的原理和用途，叙述正确的是（ ）A、变压器既可以改变交流电压也可以改变稳恒直流电压 B、经过回旋加速器加速的带电粒子最大速度与加速电压大小无关 C、真空冶炼炉的工作原理是通过线圈发热使炉内金属熔化 D、磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
-
13、如图所示，不计质量的光滑小滑轮用细绳悬挂于墙上的O点，跨过滑轮的细绳连接物块A、B，A、B都处于静止状态，将B移至C点后，A、B仍保持静止，下列说法中正确的是（ ）
A、B与水平面间的摩擦力增大 B、细绳对B的拉力增大 C、悬于墙上的细绳所受拉力不变 D、A、B静止时，图中、、三角始终相等 -
14、如图所示的电路中，当滑动变阻器的滑片向上滑动时，则 ( )
A、电源的功率变小 B、电容器储存的电荷量变小 C、电源内部消耗的功率变大 D、电阻R消耗的电功率变小 -
15、如图所示，直角三角形ABC区域中存在一匀强磁场，比荷不同的两个粒子a、b（不计重力）以相同的速度沿AB方向射入磁场，并分别从AC边上的PQ两点射出，a粒子的比荷是b粒子比荷的一半，则( )
A、从Q点射出的粒子的向心加速度小 B、从P点和Q点射出的粒子动能一样大 C、a、b两粒子带异种电荷 D、a、b两粒子在磁场中运动的时间不同 -
16、把两个相同的电灯分别接在图中甲、乙两个电路里，调节滑动变阻器，使两灯都正常发光，两电路中消耗的总功率分别为和 ， 可以断定
A、> B、< C、 = D、无法确定 -
17、两根材料相同的均匀导线A和B，其长度分别为1m和2m，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为（ ）
A、2：3 B、1：3 C、1：2 D、3：1 -
18、如图所示，纸面内有一矩形导体闭合线框 ， 置于垂直纸面向里、边界为的匀强磁场外，线框的边平行于磁场边界 ， 线框以垂直于的速度匀速地完全进入磁场，线框上产生的热量为 ， 通过线框导体横截面的电荷量为 ． 现将线框进入磁场的速度变为原来的倍，线框上产生的热量为 ， 通过线框导体横截面的电荷量 ， 则有（ ）
A、 B、 C、 D、 -
19、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（ ）
A、全向里 B、全向外 C、a向里，b、c向外 D、a、c向外，b向里 -
20、如图甲所示，某同学利用乐高拼装积木搭建一游戏轨道，其结构简图如图乙所示。该轨道由固定的竖直轨道AB，半径分别为、0.5r、1.5r的三个半圆轨道、、 ， 半径为r的四分之一圆弧轨道 ， 长度的水平轨道EF组成，轨道和轨道前后错开，除水平轨道EF段外其他轨道均光滑，且各处平滑连接。可视为质点的滑块从A点由静止释放，恰好可以通过轨道的最高点D，不计空气阻力。
（1）求A、C两点的高度差h；
（2）要使物块至少经过F点一次，且运动过程中始终不脱离轨道，求滑块与水平轨道EF间的动摩擦因数的范围；
（3）若半圆轨道中缺一块圆心角为的圆弧积木（I、J关于对称），滑块从I飞出后恰能无碰撞从J进入轨道，求的值。
