1、小明按照如图甲所示的电路来探究电流与电阻的关系，电源电压恒为5 V，电流表量程为0~0.6A，电压表量程为0~3V，实验中用到的定值电阻有5 Ω、10 Ω、15 Ω、25 Ω、30 Ω各1个。如图乙所示为小明根据实验数据绘制的I-R 图像。关于此实验，下列说法中错误的是( )
A、在这5次实验中，应控制定值电阻两端的电压为3V B、接入15 Ω电阻进行实验并开始对电流表读数时，电路中的总电阻为25 Ω C、在这5次实验中，滑动变阻器接入电路的最大和最小阻值之比为6：1 D、为了完成这5次实验，选用的滑动变阻器规格可以是“20 Ω 0.5A” -
2、某小组同学分别设计了如图甲、乙、丙所示的身高测量仪，所用材料规格均相同，其中电压表量程为0~3V，电流表量程为0~0.3 A，定值电阻. ， 电源电压恒为4.5V。R是固定的、竖直放置的硬电阻棒，长 10 cm，总电阻为30 Ω，其接入电路的电阻与接入电路的长度成正比，金属杆cd 和MP 与电路接触良好，电阻不计。
评价指标
优秀
良好
待改进
指标a
两只电表均安全
一只电表安全
两电表会损坏
指标b
身 高 越高，电压表 示 数越大
身 高 越高，电压表 示 数越小
电压表示数不能显示身高
指标c
刻度均匀
刻 度 不均匀
无正相关
(1)、R0在图丙电路中的作用是。(2)、按评价指标 b，图乙的评价等级是。(3)、有小组同学认为图丙中的电流表示数一直都不变。请计算图丙中电流表的示数大小。(4)、标刻度。身高为 168 cm的小成用图乙身高测量仪测量时，电流表示数为0.15 A，若将电压表改装成身高仪测仪，则电压表刻度盘2.7 V处应标上身高cm。(5)、产品迭代。上述三个身高测量仪都不能同时使指标b和c达到优秀等级，请在图丁中加以改装：将电压表安装在最合适的位置，从而同时使指标 b 和 c 达到优秀等级. -
3、如图所示，电源电压可调，R1 的阻值为20 Ω，滑动变阻器 R2 上标有“25 Ω 2 A”的字样，两表的量程分别为0~3A 和 0~15 V。闭合S1、S2、S3 ， 电流表示数为2.5 A，然后断开S1 ， 电流表示数为1 A，则R ：R1=。当只闭合开关S2 时，移动滑动变阻器的滑片 P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为V。
-
4、某小组同学在查阅资料时了解到，实际的电流表 A(电阻虽然很小，但并不为零，实际的电压表电阻虽然很大，但并不是无穷大。通过请教老师，他们进一步了解到，电流表既可以用于测量电流，也可以在一定条件下测量电压；通过给小量程电流表串联或并联一个适当阻值的定值电阻，还可以将它改装成电压表或大量程电流表。老师还特别强调，观察电流表，要注意指针满偏时的电流值，满偏电流的值在数值上等于该表的量程。在老师的指导下，该小组同学设计了将电流表改装成电流表和电压表的实验方案。
(1)、实验时使用的是一个满偏电流. 电阻 ， 刻度均匀的电流表，若只将此电流表接在电源两端，则让此电流表满偏的电压是多少?(2)、若再并联一个电阻R，将此电流表改装成一个量程为6安的电流表，如图甲所示。求此电阻R 的阻值。(3)、若将此电阻R 用于改装成如图乙所示的电压表，求改装后的电压表的量程。 -
5、如图甲所示为一款甲醛检测仪的部分电路，R0为可感知甲醛污染指数变化的可变电阻，其阻值与污染指数的关系如图乙所示。工作人员通过查看图甲中的检测表(实质上是电流表或电压表)来判断甲醛的污染指数。若检测表的示数随污染指数的增大而增大，则下列说法中，正确的是( )
A、检测表如果是电压表，应该安装在“1”处 B、检测表如果是电流表，应该安装在“3”处 C、检测表如果是电流表，适当降低电源电压后，测相同浓度的甲醛时，检测表的示数会变大 D、检测表如果是电压表，适当减小R1的阻值后，测相同浓度的甲醛时，检测表的示数会变小 -
6、小刚设计了一个防踩踏模拟报警装置，工作原理如图甲所示，压力显示器是由其中一个电表改装而成的，要求压力增大时，电表的示数增大；当压力为80 N时，开始发出报警信号。已知电路中电源电压恒为3 V，R1的阻值为10 Ω，力敏电阻R2的阻值随所受压力 F 变化的关系如图乙所示。下列说法中，正确的是( )
A、压力显示器可以由电压表改装而成 B、压力减小时，电路中的电流变大 C、当电压表示数为1 V时，报警器开始发出报警信号 D、当压力为0 N时，电路中的电流为0.12A -
7、在如图所示的电路中，滑动变阻器上标有“50 Ω 1 A”字样，电源电压为6 V且保持不变。闭合开关S，滑动变阻器的滑片 P 在a 点时，电流表的示数为0.1 A；滑片 P 移至c 点时，电流表的示数为0.2 A。
(1)、电阻R1的阻值为。(2)、滑片P 移至c 点时，滑动变阻器两端的电压为。(3)、已知电压表接入的量程为0~3V，为了保证电路中所有元件都能正常工作，滑动变阻器R2接入电路的阻值范围为。 -
8、测温模拟电路如图甲所示，温度表由量程为3 V的电压表改装而成，电源电压U为6 V，R的阻值为40Ω，热敏电阻R，的阻值随温度t变化的关系如图乙所示。则当开关S闭合后 ( )
A、电路可测量的最高温度为 B、温度表的 应标在电压表零刻度处 C、若增大U，则电路可测量的最高温度将增大 D、若U增大3V，R增大45 Ω，则电路可测量的最高温度将增大 -
9、小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻R0为6Ω，电源电压为6 V且保持不变。实验时操作正确并保证电路各元件安全，则在闭合开关后( )
A、滑动变阻器向右移动滑片时，电压表示数变大 B、滑动变阻器向右移动滑片时，电压表和电流表的示数之比变大 C、滑动变阻器阻值的变化范围是4~6Ω D、定值电阻两端电压的变化范围是2.4~3.6V -
10、在如图所示的电路中，三个电表A、B、C均连接正确，闭合开关后，两个小灯泡L1、L2均正常发光，A、B、C的读数分别为1.5、4.8和1.2(单位均为V或A)。
(1)、图中的三个电表中，属于电压表的是(填字母)。(2)、电路中L1 的电阻为Ω。 -

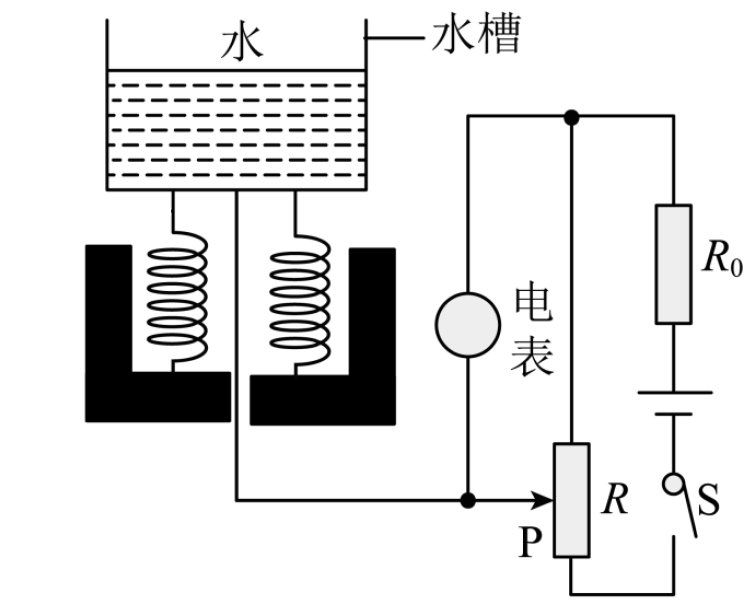

11、小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水槽中的水量减少时滑片P 上移，水量为零时滑片P 处于R 的最上端。下列分析中，错误的是( )
A、若选择电压表改装成水量表，则水量增多时电表的示数变大 B、若选择电流表改装成水量表，则水量减少时电表的示数变大 C、若选择电压表改装成水量表，则水量表的刻度是均匀的 D、若选择电流表改装成水量表，则R0可以在水太多时保护电路 -
12、在如图所示的电路中，S闭合后，下列各种情况中，错误的是 ( )
A、若甲、乙、丙是电压表，当S1闭合后， B、若甲是电压表，乙、丙是电流表，S1 断开时为串联电路 C、电路中甲表和乙表不能同时是电流表 D、如果电路是并联电路，那么乙表的示数大于丙表的示数 -
13、小明家新买了一条电热毯，他想用电流表和电压表测量电热毯的电阻值Rₓ，于是连接了如图所示的实验电路，其中电源电压为6 A，滑动变阻器 R 的最大阻值为20 Ω。但实验过程中，小明发现，无论怎样调节滑动变阻器的滑片 P 的位置，电压表的示数都几乎不变，且检查发现电路各处均连接无误。则产生这一现象的原因是什么?若不更换实验器材，应怎样连接电路，才能在移动滑片 P 的过程中，有效地改变电热毯两端的电压?
-
14、在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L 熄灭，电路中只有一处故障，且只发生在灯L或电阻R 上，现为了进一步判断电路故障，再提供一个完好的灯L'来确定以上故障。说出连接和确定故障的方法：。
-
15、小亮有一辆玩具电动车，在行驶过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示为玩具电动车的简化电路图。小亮判断该玩具车的行驶电动机和旋转电动机是并联连接的，目前该车出现了故障，通电后玩具电动车只能行驶，且行驶定时器无法起到控制作用；而无论怎样操作，上面的小动物都不能旋转。对此，小亮提出了猜想：〔猜想与假设〕①可能是行驶定时器有故障；②可能是旋转开关有故障；③可能是旋转定时器有故障；④可能是旋转电动机有故障。
(1)、针对猜想①，小亮判断行驶定时器出现的故障可能是(填“开路”或“短路”)。针对其他猜想，小亮利用一只电压表来判断故障的位置。(2)、〔进行实验〕将玩具电动车装上节新干电池，闭合旋转开关和旋转定时器。将电压表的一端接在d 点不动，另一端依次接在a 点、b点、c点，观察电压表的示数。(3)、〔分析和论证〕若另一端接在a 点时电压表有示数，接在b 点时无示数，则说明旋转开关(填“开路”“短路”或“正常”)。(4)、若另一端分别接在a、b点时，电压表都有示数，然后改接到c 点，发现电压表仍然有示数，且 ， 说明有故障。 -
16、小明连接了如图甲所示的电路，灯上标有“2.5V 0.3A”的字样。
(1)、在图乙的方框内画出实物图甲对应的电路图(只画有连接的元件)。(2)、闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确? ， 依据是。另一名同学在做相同的实验时发现，无论怎样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是或。(3)、小芳想通过测量 ab和 cd 间的电压找出灯不亮的原因。测量时若出现下表中的情况，请根据数据判断可能导致灯不亮的原因。Ucd/V
电流表示数I/A
灯不亮的原因
情况一
2.10
0
0.30
情况二
1.90
0.40
0.14
情况三
0
3
0
(4)、电压表接 cd 两端时，若实验时闭合开关，两表均有示数，然后将灯从灯座中取走，电流表(填“有”或“没有”，下同)示数，电压表示数。 -
17、如图所示，电源电压和灯丝电阻保持不变，电流表和电压表均完好。
(1)、闭合开关，两灯均不发光，电流表无示数，电压表有示数且接近电源电压，电路故障可能是。(2)、闭合开关，两灯均不发光，电流表和电压表均无示数，电路故障可能是。(3)、闭合开关，L1 发光、L2不发光，电流表和电压表均有示数，电路故障可能是。(4)、闭合开关，L2 发光、L1不发光，电流表有示数，电压表无示数，电路故障可能是。 -
18、在如图所示的电路中，只闭合开关S1时，电压表、电流表均无示数；同时闭合S1、S2时，电流表有示数，电压表无示数，电路中仅有一处故障。下列判断中，正确的是( )
A、R3开路 B、R2开路 C、R2短路 D、R1开路 -
19、(1)、科学实验课上，老师拿出一个如图甲所示的电路板，当开关S闭合后发现灯L不亮，现已确定是灯L的短路或开路引起的。为检测是哪一种故障，小羽和同学们做了如图乙所示的检测电路。将故障电路的开关S断开，分别把M、N接到a、b接线柱上。若只有检测灯亮，则故障是；若检测灯不亮，则故障是。
(2)、老师的表扬激发了小组成员的实验热情。小羽把从家中带来的电位器连入检测电路中的M、N两点之间，若顺时针旋转时，检测灯逐渐变亮，则他的连接方法是如图丙所示的(填“A”“B”或“C”)。 -
20、如图所示，A、B是两条闭合的金属轨道(外轨 B 略大)，A、B之间用很多绝缘枕木连接并固定在绝缘水平面上，由电源通过轨道给电动玩具火车供电。在一次使用中发现，正在运行的火车在轨道上停止了。经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是( )
A、火车轮子与轨道接触不好 B、某条枕木松了，导致电流不能通过它 C、轨道A 出现一条细缝，不再是闭合的 D、轨道A、B各出现一条细缝，不再是闭合的
