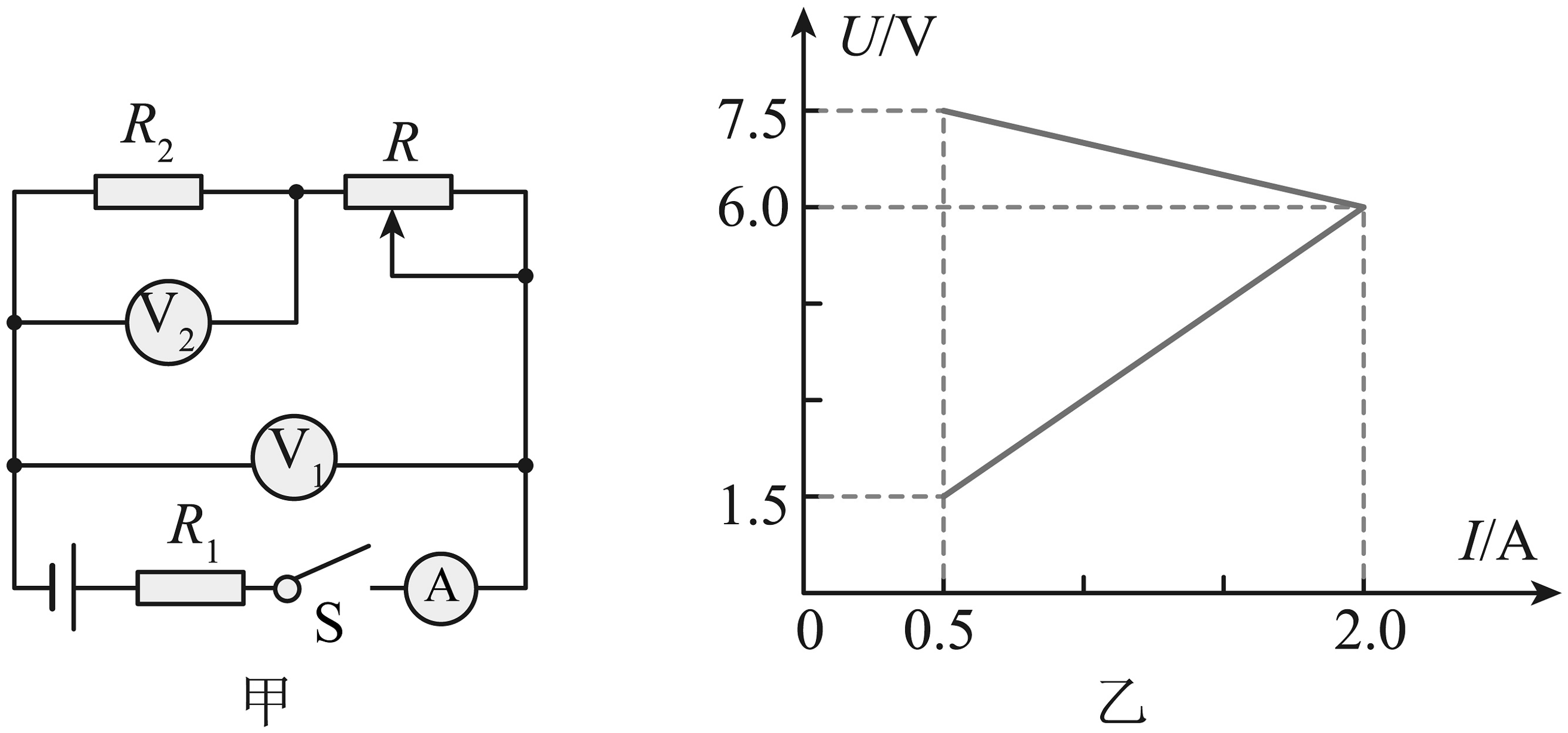

1、在如图甲所示的电路中，电源两端电压U保持不变，R1、R2为定值电阻，闭合开关S，在调节滑动变阻器R的滑片P从一端到另一端的过程中，电压表V1、V2的示数随电流表A示数的变化情况如图乙所示。求：
(1)、电阻R2的阻值。(2)、电阻R1的阻值。(3)、电源两端电压U。 -
2、如图是小强利用器械进行锻炼的示意图，其中横杆AB可绕固定点O在竖直平面内转动，OA∶OB＝3∶2，在杆A端用细绳悬挂重为300N的配重，他在B端施加竖直方向的力FB ， 杆AB在水平位置平衡，此时他对水平地面的压力为F。已知小强重为650N，不计杆重与绳重。
(1)、求力FB。(2)、画出小强的受力示意图。(3)、求压力F。 -
3、请阅读《潮汐发电输出功率有多大？》并回答。
潮汐发电输出功率有多大？
在海湾边可以见到海水的涨落现象，一般每天两次，早上的称为潮，晚上的称为汐。这种现象主要是由月球、太阳对海水的吸引力以及地球自转效应所造成的。涨潮时，海水汹涌而来，水位逐渐升高；落潮时，海水奔腾而去，水位持续下降。海水在运动时所具有的机械能统称为潮汐能。潮汐能是一种清洁、可再生能源。我国总共约32000多公里的海岸线中蕴藏着丰富的潮汐能资源。如何利用潮汐能为人类服务呢？潮汐发电就是其中一种很好的方式：在海湾建筑堤坝、闸门和厂房，围成水库引导海水流动，流动的海水推动水轮发电机组发电。潮汐发电的功率到底与什么因素有关？以涨潮为例，涨潮一次，海水将流入水库一次。我们可建构如图所示的模型图。在这个过程中，海洋这一侧水面到水道的深度为h1 ， 水库这一侧水面到水道的深度为h2 ， 水道口横截面积为S，左侧水道口到水轮机的长度为l，则水在水道处产生向右的压强差Δp，产生的压力F=ΔpS，压力推动水流过l距离做功W=Fl=ΔpSl=ΔpV，其中V就是流过水轮机的海水体积。因此，水库内外海水高度差越大，流过水轮机的海水就越多，海水经过水道对水轮机做功也就越多。由于水道中的海水流量（单位时间内通过水道中特定截面的流体体积）可以测量，再结合水库内外的海水的高度差，则可算出一定时间内水流做的功，再结合水轮发电机组的发电效率，由此就可以计算出发电的功率。请根据上述材料，回答下列问题：
(1)、潮汐发电是将潮汐能转化为能的过程。(2)、某次涨潮时，某潮汐发电站两侧海水的高度差为4m，经过水道的海水流量为8m3/s，水轮发电机组的发电效率为80%，则1min内压力推动海水做功J，水轮发电机组的发电功率为kW。（设ρ海水=1×103kg/m3 ， g取10N/kg）(3)、涨潮发电时，随着海水不断进入水库，水轮发电机组的发电功率会。（选填“变大”“变小”或“不变”） -
4、小安设计了一种测量身高的电路装置，她用导线将电源、保护电阻R0、开关S、一根电阻为R的均匀直金属杆ab和电流表连接成图甲所示电路，金属杆ab竖直放置，电路中的MN部分可以按照人的身高上下移动。电源两端电压为U且保持不变，在电流表的表盘上刻上相应的高度，将其改装成“身高表”。忽略电路中的MN部分的电阻，请你尝试分析：
(1)、如图乙所示，如果电流表表盘上所标c、d为身高刻度，则c点的身高刻度（选填“大于”“等于”或“小于”）d点的身高刻度。(2)、小安用他设计的装置分别测量了两位同学的身高，发现两位同学的身高有差值，但对应的“身高表”的变化太小，即电流表示数的变化太小。小安想提高“身高表”的灵敏度，请你运用所学知识给小安提出改进意见，并分析说明理由。 -
5、小军利用一台电子台秤、一个装有适量水的烧杯和一根细线测量一块矿石的密度。(1)、他设计的实验步骤如下，请你帮他补充完整：
①将电子台秤放在水平桌面上，将矿石放在电子台秤上，记录电子台秤的示数为m1；
②取下矿石，将装有适量水的烧杯放在电子台秤上，记录电子台秤的示数为m2；
③ ， 水始终未溢出，此时记录电子台秤的示数为m3。
(2)、请你根据实验步骤写出计算矿石的密度的表达式为ρ石=。（用m1、m2、m3和ρ水表示） -

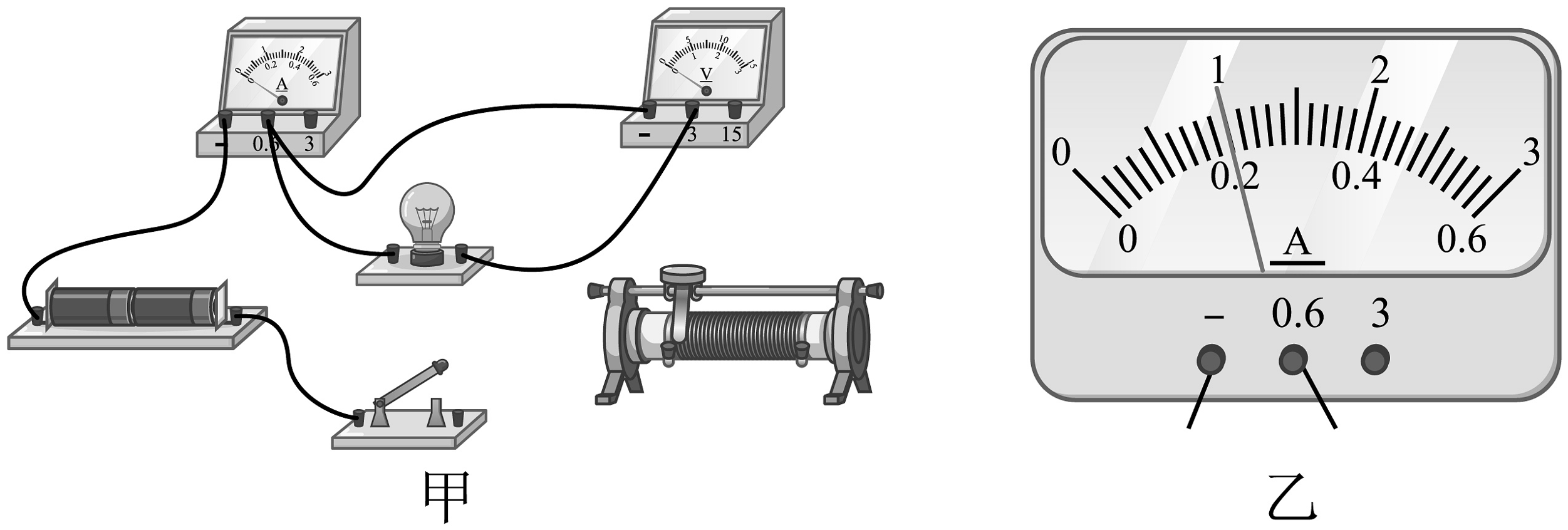

6、小亮用“伏安法”测量额定电压为1.5V小灯泡正常发光时的电阻。
(1)、请你用笔画线代替导线，帮助小亮完成图甲所示电路连接，要求：开关闭合前，滑动变阻器接入电路的阻值最大。(2)、正确连接电路后，闭合开关，发现电压表的示数等于电源电压，电流表无示数，说明电路中（选填“滑动变阻器”或“小灯泡”）处有（选填“断路”或“短路”）故障。(3)、排除故障后，改变滑动变阻器接入电路的电阻值，当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡的电阻为Ω。 -
7、小华想通过实验探究浮力的大小是否与液体的密度有关。实验室里有器材：①体积为50cm3的铁块、②体积为50cm3的木块、③装有适量水的烧杯、④装有适量酒精的烧杯；⑤弹簧测力计、⑥量筒、⑦细线。（已知ρ水和ρ酒精 ， 且ρ铁>ρ水>ρ酒精>ρ木）(1)、要完成实验，小华应选用的器材有。（选填序号）(2)、请简述小华测量浮力的过程：。(3)、请你帮助小华设计实验数据记录表格。
-
8、在学习了液体的压强知识后，小云猜想：液体内部某点的压强跟该点到容器底的距离有关。她利用液体压强计、水、圆桶等两套相同的器材进行对比验证，实验情况如图所示。
(1)、小明指出小云所做的实验有错误，其错误是。(2)、小明在小云原有实验的基础上稍作改进，帮助小云得到正确结论。小明提出的修改方案是。 -
9、某实验小组进行了有关电磁现象的实验。
(1)、在如图甲所示实验中，当导线通电时，观察到放置在直导线正下方的小磁针发生偏转；切断电流时，观察到小磁针又回到原位，这说明电流周围。(2)、在如图乙所示实验中，保持水平放置的蹄形磁体不动时，闭合开关，灵敏电流计指针（选填“发生”或“不发生”）偏转；当位于磁体N、S极之间的导体AB沿竖直方向运动时，灵敏电流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转。这说明闭合电路的一部分导体在磁场中做运动时，导体中就有感应电流产生。 -

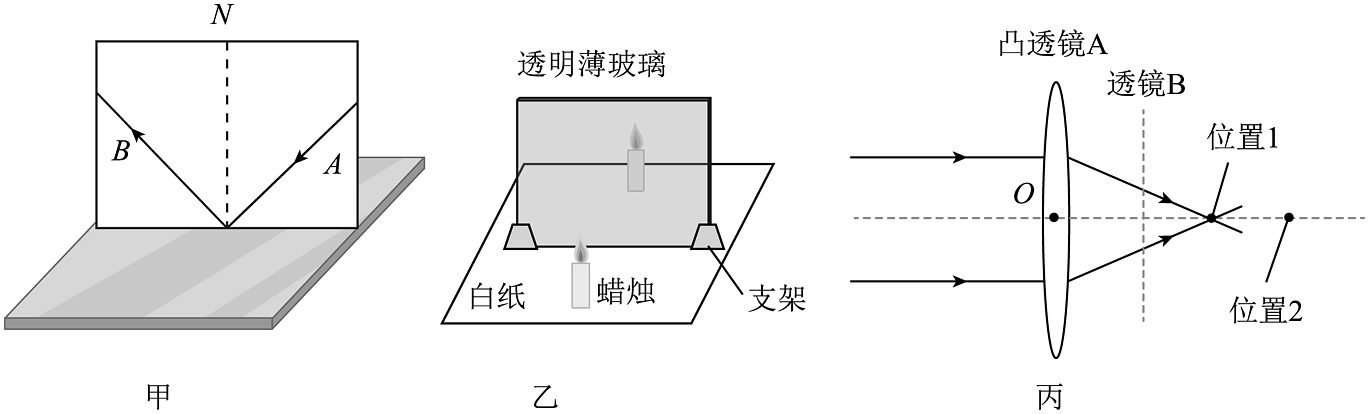

10、按要求完成实验。(1)、图甲所示是一束光贴着垂直于平面镜的纸板，沿AO方向射到平面镜上的O点，再沿OB方向射出的情景，ON是法线。当入射光线与镜面的夹角减小10º时，反射角变化的具体情况是。
(2)、利用图乙所示的装置及蜡烛等器材探究平面镜成像的特点，其中平板透明薄玻璃与水平纸面垂直。将蜡烛到玻璃的距离减小2cm，则蜡烛的像到蜡烛的距离减小cm。(3)、如图丙所示，跟主光轴平行的光经过凸透镜A折射后，会聚于主光轴上位置1处；将透镜B放在虚线示意的位置处后，原本应该会聚于位置1处的光会聚于位置2处，由此可判断出透镜B的种类，（选填“近”或“远”）视眼应用透镜B制作的眼镜进行矫正。 -
11、在探究某种物质的熔化规律时，小刚记录的实验数据如下表所示，请回答下列问题。
加热时间
0
1
2
3
4
5
6
7
8
9
10
11
物质的温度/℃
40
42
44
46
48
48
48
48
48
50
53
56
(1)根据表中的实验数据可以判断该物质是；（选填“晶体”或“非晶体”）
(2)该物质的温度达到时，其状态是。（选填“固态”或“液态”）
-

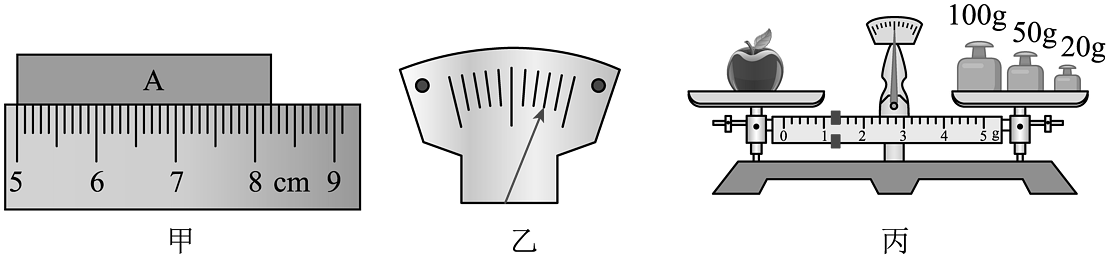

12、按要求填空。
(1)、图甲中，木块A的长度为cm。(2)、在调节天平的过程中，天平的指针如图乙所示，此时应将平衡螺母向侧移动（填“左”或“右”）。(3)、图丙中，用调好的天平测出一个苹果的质量为g。 -

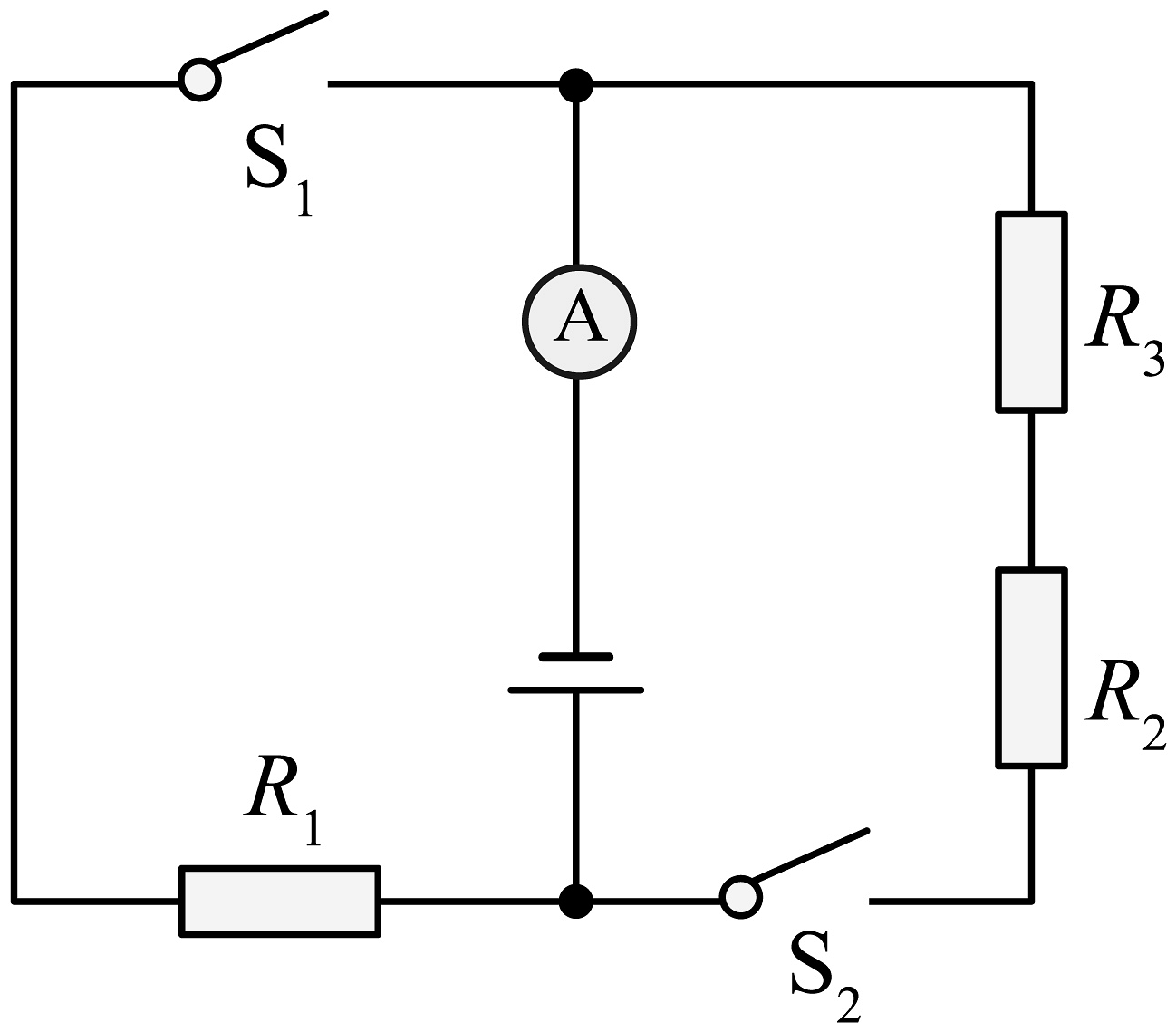

13、如图所示，电源两端的电压为12V且保持不变，三个电阻均为定值电阻，电阻R1与R2的比值是4∶1。当开关S1闭合、S2断开时，10s内电流通过R1产生的热量是24J；当开关S1断开、S2闭合时，电流表示数为0.3A。下列分析正确的是（ ）
A、电阻R1的阻值为60Ω B、电阻R3的阻值为25Ω C、开关S1断开、S2闭合时，电阻R3的功率为3.6W D、开关S1断开、S2闭合时，10s内电流通过R2产生的热量是13.5J -
14、下列说法正确的是（ ）A、速滑运动员蹬冰加速通过弯道，是由于力改变了他的运动状态 B、汽车突然开动时，乘客的身体会向后仰是因为受到惯性的作用 C、竖直向上抛出的篮球，在上升过程中受到的合力方向竖直向下 D、跳高运动员用力蹬地起跳时，地对人的支持力大于人对地的压力
-

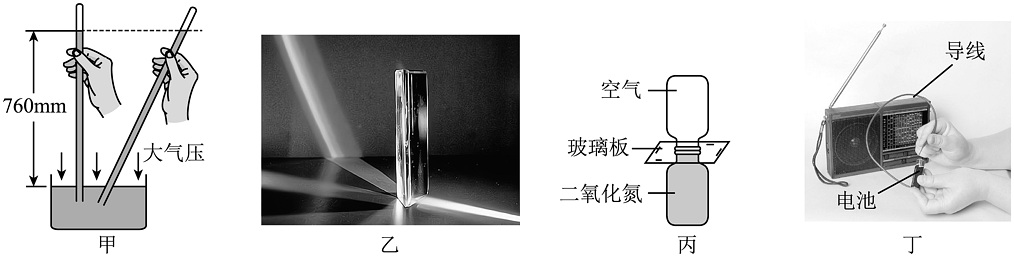

15、关于图中所示的四个实验，下列说法正确的是（ ）
A、图甲中：将托里拆利实验的玻璃管慢慢倾斜，玻璃管内水银柱的长度不变 B、图乙中：一束太阳光透过三棱镜形成彩色光带，说明白光是由各种色光组成的 C、图丙中：撤掉玻璃板一段时间后，上方气体颜色变深，下方气体颜色变浅 D、图丁中：导线中变化的电流产生电磁波，电磁波在真空中传播的速度是3×108m/s -
16、如图所示是一种吊运设备提升物体的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。用该设备将物体A匀速竖直向上提升时，电动机对滑轮组绳子自由端的拉力F1为200N，吊运设备对横杆M点的拉力比不挂物体A时增大了640N。然后，将另一个物体B以0.2m/s的速度竖直向上提升时，电动机对滑轮组绳子自由端的拉力F2为280N，吊运设备对横杆M点的拉力比不挂物体B时增大了960N。不计绳的质量，不计滑轮与轴的摩擦。下列判断正确的是（ ）
A、物体B受到的重力为320N B、动滑轮受到的重力为260N C、滑轮组提升物体A的机械效率为80% D、拉力F2做功的功率为56W -
17、在相距50km的甲、乙两地间沿直线架设两条输电线，已知每条输电线每1千米的电阻为0.2Ω。若输电线在某处发生了短路，为确定短路位置，检修人员在甲地利用电源、电压表和电流表连接成如图所示的电路进行测量：当电压表的示数为4V时，电流表的示数为0.5A。由此可判断短路位置离甲地的距离为（ ）
A、40km B、30km C、20km D、10km -
18、某科技小组学习了流体压强与流速的关系后，为了解决“H”形地下过街通道的通风问题，设计了图中所示的四种方案，图中黑色部分为墙面凸出部分，其中有效的是（ ）A、
B、
C、
D、
-
19、依据表格中的数据，下列说法正确的是（ ）
物质
比热容c/J/（kg·℃）-1
水
4.2×103
煤油
2.1×103
砂石
约0.92×103
A、一桶煤油用掉一半，桶内剩余煤油的比热容变小 B、水和砂石吸收相等的热量，水的温度升高得较多 C、水的比热容表示水的温度降低1℃放出的热量是4.2×103J D、质量相等的水和煤油，升高相同温度，煤油吸收热量少 -
20、生活中有一种脚踏式垃圾箱，其简化结构如图所示。在A处向下踩动脚踏板，连杆CD便向上顶起箱盖。关于这个装置，下列说法正确的是（ ）
A、杠杆ABC是费力杠杆 B、杠杆EDF是省力杠杆 C、杠杆ABC工作时的阻力方向向上 D、杠杆EDF工作时的阻力方向向下
