1、  欣怡同学在“野外地质调查”期间，找到一块珍贵的岩石样本，回到实验室后对其进行测量分析。

(1)、在测量体积前，她发现无法按照原计划完成实验。你认为最有可能的原因是 ____ 。

A、量筒是由玻璃制作的，容易被岩石砸坏 B、量筒中水量太少，不能淹没岩石样本 C、量筒水量太多，放入岩石后水会溢出 D、量筒的直径太小，岩石样本放不进去

(2)、在测量质量前，她拿取天平，（选填“需要”或“不需要”）精确地比对天平两个托盘的质量是否相等。

(3)、如图 A 所示，用调节好的天平测出岩石样本的质量为  g。

(4)、如图 B 所示，先用天平测出装有适量水的烧杯的总质量，将用细线拴好的岩石样本缓慢浸没入水中，但与杯底不接触，烧杯中水也不溢出，再往右盘中增加 1 个 20 g 砝码后天平再次平衡。则岩石样本的密度是  g/cm3 。

(5)、考虑到岩石样本会吸少量的水，以上测得的密度与实际密度相比（选填“偏大”“偏小”或“没有差异”）。

查看解析
2、某小组在“探究串联电路的电流规律”实验中，选用不同规格的小灯泡 L₁ 、L₂ 进行实验，电路图如图(a)所示。
I1 /A
I2 /A
I3 /A
0. 28
0. 28
0. 28

(1)、闭合开关后，发现两个小灯泡忽明忽暗，电流表的指针也来回摆动。导致此现象的原因可能是 ____ 。

A、某段导线断开 B、开关处接触不良 C、小灯泡 L₁ 被短路 D、电流表被烧坏

(2)、小晨同学排除故障后，电流表 A₁ 、A₂ 的示数如图( b) ( c) 所示分别为 0 . 3 A 和 0. 28 A，在后续实验中他们最应该调整电流表 A₁ 的，再继续试验。

(3)、实验中，小组同学把实验数据记录在表中。小华则认为数据不具备普遍性，需要多次进行实验。小涵说实验室的小灯泡只有“2 . 5 V0. 3 A”和“3 . 8 V 0. 3 A”两种规格，已经无法再找到其他规格的小灯泡了。你认为下列做法最合理的是 ____ 。

A、直接使用以上数据得到“串联电路电流处处相等”的结论 B、通过多次断开闭合开关得到多组数据，再得出结论 C、把两个小灯泡位置交换后再次实验，再得出结论 D、利用阻值不同的电阻替换小灯泡多次实验后得出结论

(4)、另一小组进行实验时观察到两个灯泡都不发光，但是电流表有示数，导致这种情况的原因可能是（选填“电流表短路”“L₁ 开路”“L₂ 短路”或“电源电压过低”）。

查看解析
3、如图所示是一款家用烟雾报警器及其简化原理图，烟雾报警器有一个外部光线无法进入的烟室，内装有激光发射器和带有光敏电阻 R 的电路。测试中电源电压不变，光敏电阻 R 允许通过的最大电流为 0 . 5 mA ， R0 为最大阻值是 50 kΩ的可调电阻。光敏电阻 R 的阻值与光照强度的关系如表所示，当电路中的电流小于 0 . 3 mA 时，烟雾报警器报警。
光照强度 E/Lux
1
1.3
1.6
2
2 . 5
3
4
5
6
7
8
光敏电阻 R/kΩ
80
70
60
50
40
30
24
20
18
15
12

(1)、在一次测试中，调节 R0 后保持阻值不变，当光照强度为 5 Lux 时，测试电压表示数为 4 V；当光照强度为 2 Lux 时，测试电压表示数为 2 V ，求电源电压。

(2)、后续测试中，测试电压表测量范围选用 0 ~ 3 V，电流表测量范围选用 0 ~ 0. 6 mA，在保证电路安全的前提下适当调节 R0 ，求不会引起报警的光照强度的最大范围。

查看解析
4、 2025 年 3 月，我国新型 055 驱逐舰经过 20 天航行 8 160 km，到达南太平洋指定海域开展演习。网络信息显示，055 驱逐舰装配了四台舰用燃气轮机，最大输出总功率约 1 . 10 ×108 W ，求：

(1)、本次远洋航行期间，055 驱逐舰的平均速度是多少千米／时？

(2)、若演习中 055 驱逐舰以最大输出总功率行驶 0. 5 h，此过程燃气轮机做功约多少焦？

查看解析
5、

(1)、摩诃池公园内平静水面上空的小鸟和水中的小鱼，某时刻的实际位置如图甲所示，水面一侧的游客恰好看到它们在水中的像重合，以 A 点代表小鸟，以 B 点代表小鱼，以 C 点代表人的眼睛，请在图乙中画出小鸟在水中像 A^'的位置以及人眼看到小鱼 B 的光路图。（保留作图痕迹）

(2)、如图甲描绘的是《水浒传》中风雪山神庙的情节，林冲用长枪挑着酒葫芦在雪中行走，其简化图如图乙所示。 O 为肩膀处的支点，A 为左手握枪处，请在图乙中画出作用在 A 点能保持长枪平衡的最小动力 F 及酒葫芦受到的重力 G 的示意图。

查看解析

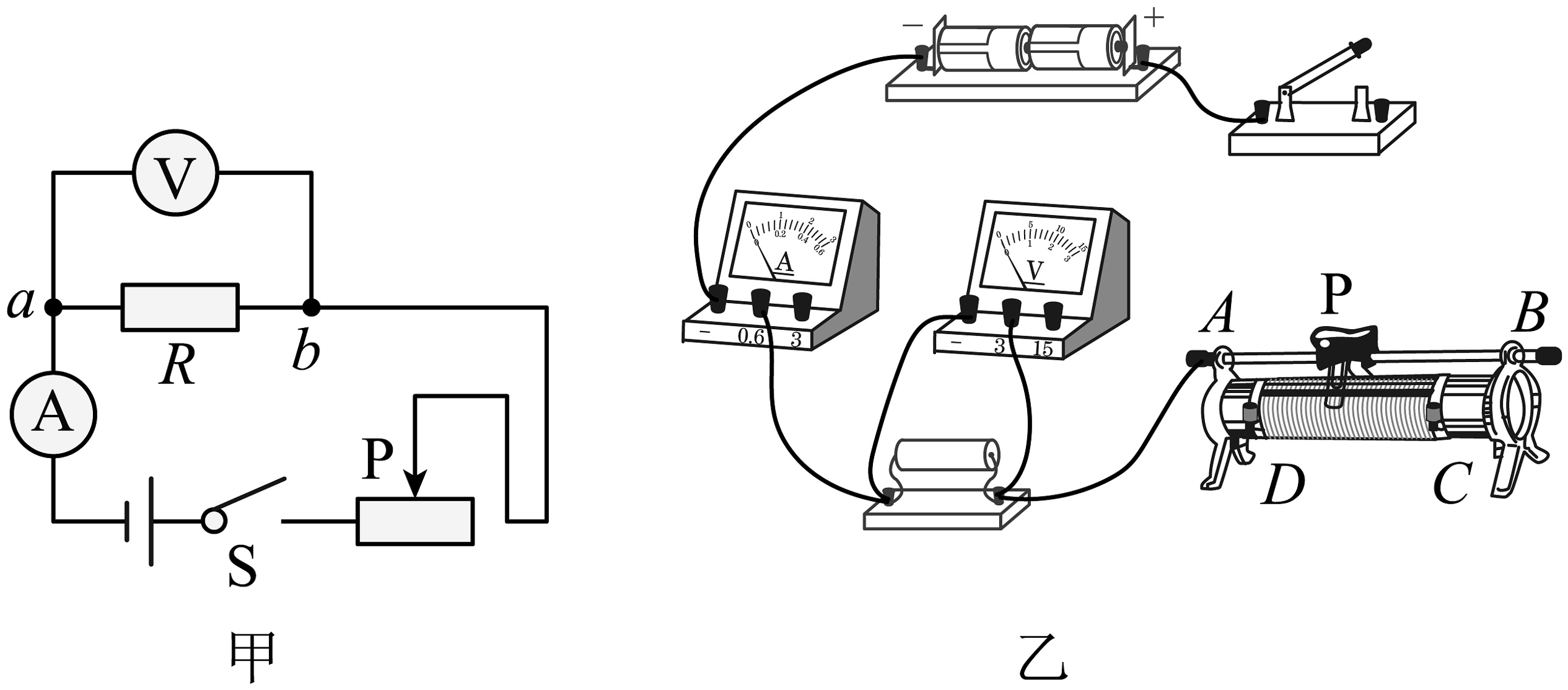

6、小慧同学用如图甲所示的电路测量未知电阻 R₁ 的阻值，其中滑动变阻器 R 的规格为 “50 Ω
1 A”。实验中，移动滑片使电压表示数为 2. 0 V，此时电流表的指针位置如图乙所示，则本次测得R₁ 的阻值为 Ω；若想利用这套器材测量另一个未知电阻 R₂ 的阻值（阻值约为 150 Ω) ，可将（填电路中的器材名称）去掉，不改变电路的连接方式，将 R₂ 替换 R₁并利用剩余的器材设法测量。

查看解析
7、在“探究影响滑动摩擦力大小因素”时，小强利用粗糙程度完全相同的木块和木板，对实验做出了如图改进，用弹簧测力计水平向右拉动木板，使木板在水平桌面上做匀速直线运动。则木块受到的摩擦力的方向为，稳定时弹簧测力计 A 的示数如图所示，弹簧测力计 B 的读数为 5 N，则木板受到的地面摩擦力的大小为 N 。

查看解析
8、小向同学在金沙遗址公园做了一个实验：阳光下让杆直立于 O 点，每间隔几分钟记下影子端点的位置，画出其轨迹如图所示。图中 B 点离 O 点最近，则 O → B 连线指向方，这利用了的原理。

查看解析
9、人类最早的磁化技术出现在我国宋代。据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠的作用即可使其获得磁性，再将其漂于水面，则制成指南鱼。图中是它静止时的指向，鱼头应标注极。

查看解析
10、端午节有挂艾草香囊的习俗，挂上香囊后会闻到淡淡的中药香味，这是现象。如果用慢火熬煮艾草水沐浴，中药香味会更加浓郁，这说明温度越高，分子的热运动越（选填“剧烈”或“缓慢”）。

查看解析
11、如图是某同学为某冷库设计的温度自动报警电路。R₁为安装在冷库内部的热敏电阻，其阻值随温度的变化而变化，R₂ 为可调电阻。温度正常时指示灯L 发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是 ( )

A、电磁铁的上端为 S 极 B、R₁ 的阻值随温度的升高而增大 C、冷库温度升高时，控制电路消耗的电功率变大 D、若要调低冷库的报警温度，可将 R₂的阻值调大

查看解析
12、如图所示的电学盒子，其外部可见两个开关 S₁ 、S₂ 及两盏灯 L₁ 、L₂ ，与其内部其他元件组成了完整电路。若只将 S₁闭合，只有灯 L₁发光；又将 S₂ 闭合，两灯都发光；再将 S₁断开，两灯都熄灭。则开关和灯的连接方式应该是 ( )

A、 B、 C、 D、

查看解析
13、对于一辆普通家用纯电动汽车的估测数据最符合实际的是 ( )

A、汽车内部电源电压大于 22 kV B、运行时其内部总电流小于 100 mA C、停车时其消耗的总功率约为 1 MW D、其电池存储的电能大于 10 kW ·h

查看解析
14、小伍同学对自身的一些数据进行了估测，其中合理的是( )

A、体积约为 5 ×10^-2 m³ B、质量约为 5 ×10⁵ mg C、双脚站立时对地面的压强约为 1 ×10⁵ Pa D、游泳时受到的浮力约为 50 N

查看解析
15、一个上宽下小且上下均为圆柱形的足够高的容器，下底面积为 $100 {cm}^{2}$ ，内装有 $9 cm$ 深的水，将其置于压力传感器上，如图甲所示。 $A$ 是底面积为 $50 {cm}^{2}$ 的不吸水的实心圆柱体，重力为 $15 N$ 。用足够长的轻质细硬杆连接 $A$ 并使其缓慢浸入水中，直至 $A$ 的下表面触碰容器底部，图乙是水对容器底部的压强随 $A$ 下降高度 $h$ 变化的图像，图丙是压力传感器的示数随 $A$ 下降高度 $h$ 变化的图像。 $(ρ_{水} = 1.0 \times 10^{3} kg / m^{3} ， g 取 10 N / kg)$ 求：

(1)、未放入圆柱体 $A$ 时，容器底部受到的压力；

(2)、圆柱体 $A$ 的密度；

(3)、当圆柱体 $A$ 刚好完全浸没时，将轻质细硬杆固定，打开阀门 $K$ ，待压力传感器的示数为 $13 N$ 时，关闭阀门 $K$ ，此时水对容器底部的压强。

查看解析
16、课外实践小组设计了如图所示的检测水流冲击力的装置。其中电源电压为 $3 V ， M N$ 是阻值为 $10 Ω$ 的粗细均匀的电阻丝，其长度为 $10 cm$ ， $A B$ 为水平光滑杆，弹簧左端固定，右端连接绝缘滑块，绝缘滑块与滑片 $P$ 、物体 $Q$ 通过滑杆相连，水流冲击力为零时，滑片 $P$ 刚好与电阻丝的 $M$ 端接触，此时电流表示数为 $0.5 A$ ，水流冲击物体 $Q$ 带动绝缘滑块滑至 $B$ 点时，滑片 $P$ 刚好与 $N$ 端相连。滑片 $P$ 与电阻丝 $M N$ 始终保持良好接触，弹簧始终在弹性限度内，弹簧所受拉力与弹簧长度的关系如表所示。求：
弹簧长度/cm
10
12
14
16
18
20
弹簧拉力/N
0
2
4
6
8
10

(1)、定值电阻 $R_{0}$ 的阻值；

(2)、当电流表示数为 $0.25 A$ 时，水流冲击力；

(3)、当水流冲击力为 $4 N$ 时， $R_{0}$ 的电功率。

查看解析
17、图甲是汽车倒车报警装置的简化电路图，电源电压为 $12 V$ ， $R_{x}$ 为距离传感器，其阻值随传感器到障碍物的距离的变化关系如图乙所示， $A$ 、 $B$ 间可接入与 $R$ ，匹配的定值电阻 $R_{x}$ 来调节报警距离，如图丙所示。当电路中电流达到一定值时报警。

(1)、利用图丙所示的电路测量 $R_{x}$ 阻值，实验原理是（填公式）；

(2)、连接电路时，开关应处于状态，闭合开关前调节滑动变阻器的滑片，使电路中的在开始测量时最小；

(3)、如图丙所示，闭合开关，发现电流表无示数，电压表指针明显偏转，故障可能是 $R_{x}$ ；

(4)、排除故障后，将滑动变阻器的滑片移到某一位置时，电压表示数如图丁所示，电流表示数为 $0.2 A$ ，则 $R_{x}$ 的阻值为 $Ω$ ；按同样的方法测出了另外几个定值电阻的阻值分别为30Ω、40Ω、60Ω；

(5)、当 $A$ 、 $B$ 间接入 $60 Ω$ 的电阻，传感器到障碍物距离为 $1 m$ 时，报警器开始报警，报警电流为A；

(6)、若要使电路能在传感器到障碍物距离大于 $1 m$ 时报警器开始报警。请写出一种可行的方法：。

查看解析
18、小明用天平和量筒测量某种饮料的密度。

(1)、小明将天平放在水平台上，游码移到标尺左端处时，发现指针如图甲所示，他应将平衡螺母向（选填“左”或“右”）调节，使天平横梁水平平衡。

(2)、如图乙，小明测得烧杯和饮料的总质量为g；向量筒中倒入部分饮料，如图丙，量筒中饮料的体积为 ${cm}^{3}$ ；用天平测得烧杯和剩余饮料的总质量为 $40 g$ ，则饮料的密度为 $kg / m^{3}$ 。

(3)、图丁为小明制作的一个可以测量液体密度的“密度杠杆”，将轻质杠杆的中点固定在支点 $O$ 处，调节两端螺母使杠杆在水平位置平衡。
①在 $A$ 点用细线固定一个质量为 $m_{0}$ 、容积为 $V_{0}$ 的空容器，测出 $O A$ 的长度为 $L_{1}$ ；
②将体积为 $V (V < V_{0})$ 的牛奶倒入容器中；
③用细线在 $B$ 点悬挂一质量为 $m$ 的钩码，并使杠杆在水平位置平衡，测出 $O B$ 的长度为 $L_{2}$ ；
④则牛奶的密度为 $ρ =$ （用已知物理量的字母表示）；
⑤若适当增大钩码质量，该“密度杠杆”的量程将变。

查看解析
19、按要求完成实验。

(1)、如图甲，在“探究固体熔化时温度的变化规律”实验中，温度计示数为℃，海波熔化过程中不断吸收热量，温度；

(2)、如图乙所示，在“探究凸透镜成像规律”的实验中，测得凸透镜的焦距为cm；图丙中，若光屏上有清晰的像，应该是倒立、的实像；

(3)、图丁为探究“电磁铁磁性强弱与哪些因素有关”的实验装置。实验中，将滑动变阻器的滑片向左移动的过程中，弹簧的长度（选填“变长”“变短”或“不变”），由此可初步得出：电磁铁磁性的强弱与有关。

查看解析
20、按要求作图。

(1)、如图甲，请画出绣球所受重力 $G$ 的示意图；

(2)、如图乙，请画出小明通过镜子看到领口 $A$ 点的光路图；

(3)、如图丙，请结合安全用电原则，用笔画线代替导线将图中的开关及其控制的插座接入电路中。

查看解析
