1、倩倩用如图所示装置探究“感应电流产生的条件”。

序号	导线AB在磁场中的运动情况	电流计指针偏转情况
1	上下运动	不偏转
2	左右运动	偏转
3	斜向上运动	偏转
4	斜向下运动	偏转

(1)、当开关断开时，无论导体AB如何运动，灵敏电流计均不偏转，说明感应电流产生的条件是电路需；

(2)、闭合开关后，观察各种情况下灵敏电流计指针偏转情况，将实验现象记录在表格中。分析实验现象可知：闭合电路中的一部分导体在磁场中做运动时，电路中会产生感应电流；

(3)、如果将灵敏电流计换成，可以探究磁场对通电导体的作用。

查看解析

2、某学习小组在探究水的沸腾特点，他们采用了如图甲所示的装置。

(1)、安装图甲所示装置时，应该先确定铁圈（填“A”或“B”）的位置。

(2)、某时刻温度计示数如图乙所示，读数为℃。

(3)、实验中记录相关数据，并根据实验数据绘制出温度随时间变化的图像，如图丙所示。由图可知，当地的大气压强一个标准大气压。

查看解析

3、图甲所示是小爽家的迷你电煮锅，其原理如图乙所示。它有快煮和慢炖两挡，定值电阻

R_{1}

和

R_{2}

均为发热电阻，

R_{2} = 132 Ω

，家庭电路电压为220V。快煮时电路的总功率为550W，此时电路中电流为A，发热电阻

R_{1}

的阻值为

Ω

；小爽用慢炖挡炖汤，加热效率为

80 %

，则慢炖10min使质量为2kg的汤温度升高℃。［汤的比热容恒为

c = 4.0 \times 10^{3} J / (kg \cdot ℃)

，假设汤未沸腾］

查看解析

4、如图所示，小雨正在测量滑动摩擦力，他拉动木块在静止的木板上水平向右做匀速直线运动，弹簧测力计的示数为6N。下列说法正确的是（　　）

A、此时拉力和摩擦力是一对相互作用力 B、此时木块受到的滑动摩擦力大小为6N，方向水平向左 C、木板的重力和桌面对它的支持力是一对平衡力 D、他将拉力增大到8N，木块在木板上依然做匀速直线运动

查看解析

5、如图所示，电源电压保持不变，开关全部闭合后，两灯都正常发光。不考虑灯泡电阻的变化，下列说法正确的是（　　）

A、开关都闭合是一个串联电路 B、电流表

A_{2}

测量的是灯

L_{1}

的电流 C、取下灯泡

L_{2}

，电压表示数为0 D、断开

S_{2}

，电流表

A_{1}

示数变小，灯泡

L_{1}

亮度不变

查看解析

6、端午节汨罗江龙舟赛上，桨手划桨使船前进，下列说法正确的是（　　）

A、想让船更快，需更用力划桨，这是因为力的大小影响力的作用效果 B、桨叶朝后方划才能让船更容易前进，这说明力的作用点决定船能否前进 C、桨叶在船两侧哪个位置入水，船前进效果都一样，因为力的方向不影响力的作用效果 D、桨叶从手中滑出，船会停下，因为没有力物体就不能运动

查看解析

7、阅读短文，回答下列问题。

隔电墙与水电阻

家庭电热水器（如图甲）工作时，加热器内胆里的水有时也会通电。为保证人的洗浴安全，几乎所有电热水器都要求安装“隔电墙”（如图乙）。隔电墙（Safe Care）是一种简称，它确切的表述法是“水电阻衰减隔离法”。它是利用了水本身所具有的电阻的特性，通过对管径和距离的调整，形成“隔电”的效果。干燥时人体电阻的平均值约1000～2000Ω，皮肤潮湿时，阻值降为300Ω左右。隔电墙中每1cm水电阻约200Ω。为保证人体安全，只要控制通过人体的电流不超过一个阈值即可。因此在设计隔电墙时，一般会尽量增加水流的长度，以达到增大电阻，减小电流的目的。如图丙，将水流路径设计成螺旋线结构来增加水流的长度。虽然隔电墙有一定的保护作用，但为了保护自己生命安全，最有效的措施，还是淋浴的时候把电热水器插头拔掉。

（1）家庭电路电压为V，人体安全电压为V。不同环境下人体导电情况不同，为保证安全，加在人体的电压不能超过最大安全电压的三分之一，称为绝对安全电压，结合皮肤潮湿时人体电阻可知，通过人体的绝对安全电流不超过A；

（2）淋浴时，水电阻与人体呈（选填“串联”或“并联”）关系。为保证绝对安全，隔电墙中水电阻至少为Ω，水流的长度至少为cm。

查看解析

8、小明爱动手爱思考，下面是他做的一些实验：

(1)、在探究“平面镜成像时像与物的关系”的实验中，小明选择两根相同的蜡烛A和B，在竖直玻璃板前放置蜡烛A并点燃，他可以看到蜡烛A在玻璃板后的像，再将蜡烛B放在玻璃板后并移动，直到看上去与完全重合（如图甲所示），这是为了比较像与物的大小关系，所运用的实验方法是（选填“控制变量法”或“等效替代法”）。小明取走蜡烛B，把光屏放在像的位置，这时应该（选填“透过”或“不透过”）玻璃板观察。

(2)、小明想测量鹅卵石的密度，操作如下：

①把天平放在水平桌面上，将游码移至标尺的零刻度线处，发现指针偏向分度盘中线右侧，他把平衡螺母向调（选填“左”或“右”），直至横梁平衡；

②先用调节好的天平测量鹅卵石的质量（如图乙所示），鹅卵石的质量为g；再往烧杯中加适量的水，用天平测出烧杯和水的总质量为141.4g；然后用细线将鹅卵石系住，缓慢地放入水中直至浸没，并在烧杯上标记水面位置；接着取出鹅卵石，往烧杯中加水，直到水面再次到达标记处，最后用天平测出此时烧杯和水的总质量为192.4g；

③算出鹅卵石的密度为kg/m³。

查看解析

9、如图所示为某养生壶的电路原理图，其中R₁和R₂都是发热电阻。该壶有“加热”和“保温”两种工作状态。该壶铭牌上提供的部分信息如表所示：

养生壶容量	1.5L
额定电压	220V
保温功率	200W
加热功率
R₁阻值	50Ω

(1)、该壶允许装入水的最大质量是多少kg？（水的密度ρ_水=1.0×10³kg/m³）

(2)、S₁、S₂闭合后，该壶在额定电压下工作时的发热功率是多少W?结合表格数据判断电路处于哪一种工作状态?

(3)、R₂阻值是多少Ω?

查看解析

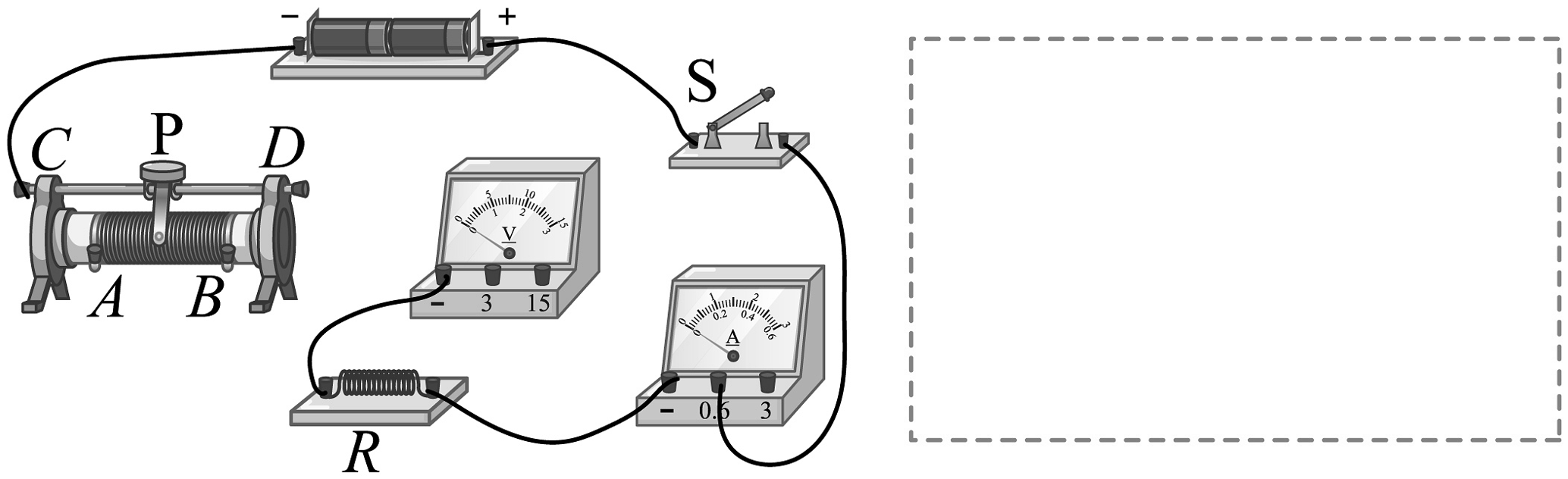

10、某同学利用图甲所示电路“研究电流与电压和电阻的关系”。

(1)、把最后一根导线连接完毕后，他看到电流表和电压表的指针偏转角度均较大，经检查发现只有两处错误，其中一处是滑动变阻器的滑片没有移到最大阻值处，另一处是。

(2)、研究电流与电压的关系，根据数据绘制出定值电阻R的I-U图像如图乙所示，由图可得出如下结论：， R的阻值为Ω。

(3)、研究电流与电阻的关系时，对电压的要求是。

查看解析

11、去年全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将（选填“变大”、“变小”或“不变”）；机器人利用把实时拍摄的画面信息通过5G网络传输到监控中心。

查看解析

12、如图是跨学科实践活动中，小明用矿泉水瓶制作的一个简易活塞式抽水机，在抽水的过程中，下列分析中错误的是（）

A、向下压活塞，阀门关闭 B、该抽水机是靠大气压抽水的 C、向上拉动活塞，水从瓶口进入 D、制作时，要使活塞的直径与瓶子的内径相吻合

查看解析

13、小明家住顶楼，在夏天经过太阳的暴晒后，屋内非常闷热，于是开展了“设计隔热房屋”跨学科实践活动。

(1)、为了比较材料的隔热性能，小明找到厚度（选填“相等”或“不相等”）的三种材料，制成大小、形状和结构均相同的房屋模型，用白炽灯模拟太阳光，房屋位置如图甲所示，将温度传感器分别放在房屋模型（选填“内部”或“外部””）的相同位置；

(2)、甲图中三个小屋的摆放位置不合理，原因是；

(3)、优化实验方案后进行实验，温度传感器的示数随时间变化如图乙所示，根据图像分析，小明可以选用作为屋顶隔热材料。请再举出一个生活中利用该材料

查看解析

14、《本草纲目》中说：“琥珀如血色，以布拭热，吸得芥子者真也。”古代鉴别琥珀真伪的方法为通过摩擦使琥珀带电，看看能否吸引轻小物体（如芥子）。若能吸引芥子等轻小物体，则为真品。已知琥珀对电子的束缚能力比布强。下列关于“以布拭热，吸得芥子”的现象的分析中，正确的是：（　　）

A、“拭”指摩擦，“以布拭热”是通过热传递的方式改变琥珀的内能 B、琥珀与布摩擦后，得到电子带上负电，能够吸引轻小的芥子 C、琥珀吸引芥子是因为芥草带了与琥珀相反的电荷 D、该现象与验电器的工作原理相同

查看解析

15、如图是古代人们用磨光的铜面作为镜子的情景。铜镜成像的原理是（　　）

A、光的反射 B、光的折射 C、光的色散 D、光的直线传播

查看解析

16、某兴趣小组的同学在国庆假期进行了“跨学科实践”活动。

(1)、如图-1所示是小梅同学用纸盒和橡皮筋自制的“手弹琴”。当小梅用大小不同的力弹拨同一根琴弦时，听到声音的（选填“响度”“音调”或“音色”）有变化；当她用“手弹琴”演奏《我和我的祖国》时，周围的同学听到的琴声是通过传播的，大家不约而同地齐唱起来，表达自己的爱国情怀，说明声音可以传递。

(2)、为更好地了解物体振动发声的情况，小梅利用如图-2所示的实验装置展示声音的样子。声音发出后，亚克力板上的固体小颗粒会移动，最终形成图形，这种图形在物理学中称为“克拉尼图形”。当声音的频率越高，所形成的图形就会越复杂，因此，图-3中音调更高的是（选填“甲”或“乙”）。

查看解析

17、跨学科实践

自制“彩球温度计”

生活中，人们常常需要了解物体的冷热程度；但要准确地判断温度的高低，就要用到测量温度的工具——温度计。同学们成立了制作“彩球温度计”的项目团队，制定了“项目提出——项目分析——项目实施——展示交流”的学习流程，收集材料制作了如图所示的“彩球温度计”，容器中有密度随温度升高而变小的液体，液体中有四个体积相等的彩球。当有彩球悬浮时，悬浮的彩球上应标记的温度值为当前环境温度。某时刻环境温度为24℃时，“彩球温度计”如图所示，相邻彩球上标记的温度值间隔为2℃。（忽略彩球的体积变化）
