1、小明家新进购置了一台某品牌的混合动力汽车，如图甲所示，则：
(1)、汽车照明灯的灯泡内装有远光灯丝和近光灯丝，两根灯丝可根据需要交替工作，汽车照明灯内的近光灯丝和远光灯丝是（选填“串联”或“并联”）连接的；(2)、汽车中有如图乙所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触，当汽车向前启动时，灯亮（选填“红”或“绿”）；(3)、当汽车启动时，汽油完全燃烧产生的总能量，既可以向车轮输出能量，同时又可以向蓄电池充电。在某次出行的过程中，共消耗汽油7kg，若该汽车内燃机的效率为53％，在水平道路上匀速行驶170km，水平道路的平均阻力为1000N，最终使蓄电池增加的电能为J。（忽略蓄电池和电动机的热损失，） -
2、在探究不同物质吸热升温的现象时，用相同的热源和方法加热，则单位时间内沙子和水吸收的热量。如图所示，实验得到沙子和水的温度随时间变化的图像，其中a是的图像。
-
3、如图甲所示的电路中，电源电压保持不变。闭合开关S，电流表A、A1的示数均如图乙所示，电压表的示数为3V，电源电压为 V；通过小灯泡L1的电流为 A。
-
4、下列关于实验仪器使用的说法中，正确的是（ ）A、使用电流表时，可以不经过用电器把它直接接在电源两极上 B、验电器的原理是两片金属箔带同种电荷互相排斥而张开 C、滑动变阻器接入电路中改变灯泡亮度时，应与灯泡并联 D、使用电压表时，电压表必须与被测用电器串联
-
5、关于如图所示的四个情境，下列说法中正确的是（ ）
A、甲图，音量键电位器通过改变接入电路电阻丝的材料来改变音量 B、乙图，电路中干电池正、负极对调后，LED灯亮度会稍微变暗 C、丙图，开关闭合后，用导线试触两端时，亮度不变，亮度变暗 D、丁图，由图可知，在电源外部，电流的方向是从电源的正极流向负极 -
6、如图为香薰石，也称纳米香石，是由具有纳米级多孔性结构的矿石染色制成。使用时在石子上滴上适量的香薰油，静置一会使精油渗透到石内，香薰石能够快速清除空气中的异味分子，同时营造出怡人且持久的香气氛围。下列有关说法正确的是（ ）
A、分子的直径大约为 B、矿石能被染成各种颜色，说明分子间存在引力 C、香薰石发出香味是由于分子在不停地做无规则运动 D、环境温度升高，香薰石发出的香气浓度不变 -
7、下列说法正确的是（ ）A、对人体安全的电压为36V B、学校教室空调正常工作时的电流大于2A C、小型汽车的汽油机热效率可达80％ D、实验室中所用导线的电阻约为10Ω
-
8、如图甲中所示电路，当闭合开关后，灯泡和都发光，这时两只电压表的指针偏转角度相同，指针位置均为图乙所示。求：
(1)、两端的电压；(2)、若将和改接为如图丙所示的电路，电源电压不变，闭合开关后灯泡和都发光，此时电流表的示数 ， 电流表的示数 ， 求此时通过的电流和两端的电压。 -
9、探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）。开关一个，导线若干。小益同学设计了如图甲所示的电路图：
(1)、请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；(2)、闭合开关，发现电流表无示数，电压表指针偏转较大，若电路中只有一处故障，则故障可能的原因是定值电阻；（选填“短路”或“断路”）(3)、排除故障后，将5Ω、10Ω、15Ω、20Ω的定值电阻分别接入电路，通过调节滑动变阻器的滑片，使电压表示数保持V，记录下对应的电流，并画出图丙所示的I-R图像。分析图像可得到电流与电阻的关系，结论为。 -
10、某小组在做“探究串、并联电路的电压规律”实验。
(1)、电压表应联在被测电路中；(2)、小红正确测出了两端的电压，在测两端的电压时，小红打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，此操作（选填“可行”或“不可行”）；(3)、解决上述问题后，实验小组将测得的所有实验数据填入表中，由实验数据可以得出结论：。由表中数据（选填“能”或“不能”）判断出实验中选择的小灯泡的规格是不相同的。2
2
2
3
3
3
4
4
4
-

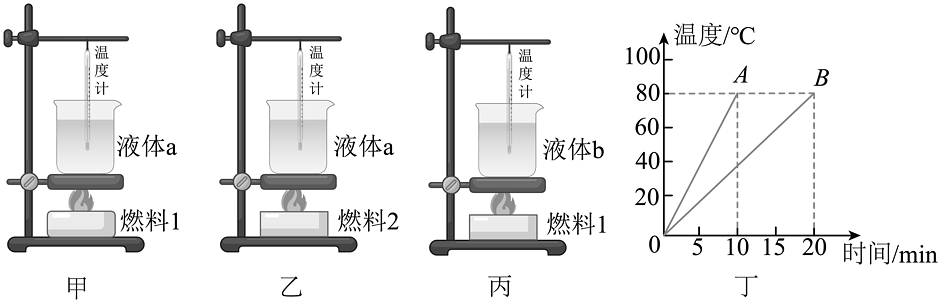

11、如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
(1)、以上实验装置的安装顺序是（选填“自下而上”或“自上而下”）；(2)、在研究不同物质的吸热能力实验中，不同物质吸收热量的多少是通过（选填“温度计升高的示数”或“加热时间长短”）来反映，这种实验方法叫做法；(3)、由丁图可以看出，（选填“A”或“B”）液体的吸热本领较大；(4)、为比较不同燃料的热值，实验中应控制燃料燃烧的（选填“时间”或“质量”）相同，根据（选填“温度计升高的示数”或“加热时间长短”）比较燃料燃烧放出热量的多少；(5)、利用此实验方法测出的燃料热值将比真实值（选填“偏大”或“偏小”）。 -
12、按照图甲所示的电路图，用笔画线表示导线，将图乙电路连接完整。（温馨提示，电铃的接线柱就是两个黑点）
-
13、如图所示为定时爆炸装置示意图，虚线框内是其内部电路，当有电流通过起爆器时，便会引爆炸弹；a、b为暴露在外的两导线。拆弹专家应该剪掉（选填“a”或“b”）导线才能不引爆炸弹；定时装置 （图中未画出）相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在（选填“CD”或“EF”）之间。
-
14、在如图所示的电路中，有三个开关S1、S2、S3 ， 要使灯L1、L2组成串联电路，应只闭合开关 ；要使灯L1、L2组成并联电路，应只闭合开关 ；同时闭合S2、S3时，灯泡 短路。
-
15、如图所示，是一排新能源汽车充电桩，各充电桩之间的连接方式是（选填“串联”或“并联”）。给新能源汽车充电时，新能源汽车电池相当于简单电路基本组成部分中的。
-
16、如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。则该电路的故障可能是（ ）
A、灯泡L开路 B、灯泡L被短路 C、电阻R开路 D、电阻R被短路 -
17、如图所示为某固体在均匀受热时其温度随时间变化图像，下列说法正确的是（ ）
A、C点和B点温度相等，所以C点处物质的内能等于B点处物质的内能 B、温度的变化量 ， 所以AB段吸收的热量是CD段的2倍 C、该固体为晶体，吸收热量时温度一定会升高 D、物质的比热容大小跟物态有关，所以该物质在AB段和CD段的比热容不相等 -
18、在如图（a）所示的电路中，定值电阻R1的阻值为 ， 闭合电键S后，电流表的示数如图（b）所示。
（1）电流表的示数I；
（2）求电源电压U；
（3）若电源电压不变，要使电路中的电流变为原来的一半，用电阻R2替换R1 ， 求R2的阻值。
-
19、在“探究电流与电阻关系”的实验中：
(1)、如图1所示，甲为 ， 乙为；（选填“电流表”或“电压表”）(2)、连接电路时，开关应 ， 滑动变阻器的滑片P应放在最（选填“左”或“右”）端；(3)、在探究电流跟电阻的关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，闭合开关后（选填“大于”“小于”或“等于”）3V，此时应向（选填“左”或“右”）调节滑片，使电压表的示数为3V；(4)、如图2中，能正确描述电压一定时，电流随电阻变化的图像是。 -
20、如图是小华同学按照物理课本探究“电流与电压关系”的实物图。
(1)、请完成实物图的连接（要求滑片P向左滑时接入电阻变大）。(2)、请根据实物图在方框内画出电路图（电路图必须根据实物图画出）。
