1、如图所示，为同种材料制成的厚度相同的两个电阻 $R_{1}$ 和 $R_{2}$ ，表面均为正方形，其边长之比为 $a_{1}$ ： $a_{2}$ =2：l．通过导体的电流方向如图所示，则 $R_{1}$ 和 $R_{2}$ 的电阻之比为( )

A、2：1 B、4：1 C、1：1 D、1：2

查看解析
2、某小灯泡的额定电压为3V，其伏安特性曲线如图所示。则小灯泡正常发光时的电阻为（　　）

A、15Ω B、30Ω C、0.07Ω D、0.03Ω

查看解析
3、某一电场中的电场线和等势面分布如图所示，在电场中有A、B、C三点，A、B间距离等于B、C间距离。下列说法中不正确的是（　　）

A、A点电场强度比B点电场强度大 B、正电荷在A点的电势能比在B点的电势能小 C、A、B两点间的电势差大于B、C两点间的电势差 D、负电荷由B向C移动，静电力做负功

查看解析
4、以下关于电场的电场强度和电势的说法正确的是（　　）

A、电势降低的方向一定是电场的方向 B、电场线越密集的地方其等差等势线一定越密集 C、电场强度为0的地方其电势一定为0 D、电势为0的地方其电场强度一定为0

查看解析
5、一个初速度为零的电子在经 $U_{1} = 1125 V$ 的电压加速后，垂直于平行板间的匀强电场从两极板中心处射入，如图所示，两板间距 $d = 1.0 cm$ ，板长 $L = 2.0 cm$ ，两板间的电压 $U_{2} = 450 V$ ．已知电子的带电量为 $e = 1.6 \times 10^{- 19} C$ ，质量为 $m = 0.9 \times 10^{- 30} kg$ ，只考虑两板间的电场，不计重力，求：

(1)、电子经加速电压加速后进入偏转电场的速度 $v_{0}$ ；

(2)、电子射出偏转电场时沿垂直于板面方向偏移的距离 $y$ ；

(3)、若电子射出偏转电场后经过下极板所在平面上的 $P$ 点，如图，求 $P$ 点到下极板右端的距离 $x$ ．

查看解析
6、如图所示，平行板电容器的两个极板A、B，B极板接地。两板间距为 $5cm$ ，一带电量为 $q = 1 \times 10^{- 9} C$ 的点电荷沿电场线从 $C$ 点运动到 $D$ 点，电场力做功为 $3 \times 10^{- 9} J$ 。 $C D$ 间距离为 $3 cm$ ， $A C$ 间距离为 $1cm$ ，不计重力。求

(1)、CD两点间电势差 $U_{C D}$ ；

(2)、仅将A板移动到 $C$ 处后，A板的电势 $φ_{2}$ 。

查看解析
7、如图a，一个正点电荷固定在绝缘水平面上x轴的原点O处，轴上各点电势 $φ$ 与 $\frac{1}{x}$ 的关系如图b。可视为质点的滑块质量为0.05kg、电荷量为 $+ 8.0 \times 10^{- 9} C$ ，从 $x = 0.2 m$ 处由静止释放，在 $x = 0.4 m$ 处时速度达到最大。已知滑块与水平面间的动摩擦因数 $μ = 0.01$ ， $g = 10 m / s^{2}$ 。 $k = 9.0 \times 10^{9} {Nm}^{2} / c^{2}$ 设最大静摩擦力等于滑动摩擦力，则：
（1）在 $x = 0.4 m$ 处滑块所受电场力大小是多少？
（2）滑块速度大小为多少？
（3）计算滑块到达的最远位置。

查看解析
8、如图所示，实线MN是带负电的场源电荷产生的电场中的一条方向已标出的电场线，场源电荷不在M点就在N点，虚线AB是一带电粒子仅在电场力作用下的运动轨迹。下列说法正确的是（）

A、粒子带正电 B、粒子在B点的加速度比在A点的加速度大 C、B点的电势比A点的电势高 D、粒子在B点的电势能比在A点的电势能小

查看解析
9、一带电粒子从电场中的A点运动到B点，径迹如图中虚线所示，实线为电场中的三条电场线，不计粒子所受的重力，下列说法正确的是（）

A、该粒子带正电荷 B、A点的场强大于B点的场强 C、粒子速度逐渐减小 D、A点的加速度大于B点的加速度

查看解析
10、静电计是在验电器的基础上制成的，用其指针的张角大小来定性显示其金属球与外壳之间的电势差大小，如图所示， $A 、 B$ 为平行板电容器的两个金属板，当开关S闭合后，静电计G指针张开一定角度。不考虑静电计引起的电荷量变化，则下列说法正确的是（　　）

A、保持开关S闭合，将两极板间距减小，板间场强减小 B、保持开关S闭合，将 $R$ 的滑片向左移动，静电计指针张开角度变大 C、断开开关S后，紧贴极板插入金属板，静电计指针张开角度减小 D、断开开关S后，将两极板间距增大，板间电压减小

查看解析
11、如图示，在匀强电场中有边长为10cm的等边三角形△ABC，已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为2V、6V和－2V，则匀强电场的场强大小E为（）

A、20V/m B、40V/m C、60V/m D、80V/m

查看解析
12、下列不属于比值定义的是（　　）

A、电场强度 $E = \frac{F}{q}$ B、真空中点电荷的电场强度 $E = k \frac{Q}{r^{2}}$ C、电容 $C = \frac{Q}{U}$ D、电势 $φ = \frac{E_{p}}{q}$

查看解析
13、在图甲所示的x轴上固定一个带负电的点电荷Q（图甲中未画出），A、B为x轴上的两点，在A、B两点分别放置不同的试探电荷，以x轴的正方向为电场力的正方向，放在A、B两点的试探电荷所带电荷量与其受到的电场力的关系如图乙所示。下列说法正确的是（）

A、A点的电场强度大小为 $3 \times 10^{3} N/C$ B、A点的电场强度大于B点的电场强度 C、点电荷Q在A、B之间 D、点电荷Q在B点右侧

查看解析
14、如图所示，半径为 $r$ 的两个相同金属球，两球心相距 $4 r$ ，若它们所带电荷量分别为 $+ q 、 - q$ ，则它们之间相互作用的静电力 $F$ 的大小为（）

A、 $F = k \frac{q^{2}}{4 r^{2}}$ B、 $F = k \frac{q^{2}}{16 r^{2}}$ C、 $F > k \frac{q^{2}}{16 r^{2}}$ D、 $F < k \frac{q^{2}}{16 r^{2}}$

查看解析
15、在一列沿水平直线传播的简谐横波上有相距3m的A、B两点，如图甲、乙分别是A、B两质点的振动图像。已知该波波长大于2m，求：

(1)、这列波的周期；

(2)、这列波可能的波速。

查看解析
16、如图所示，实线是一列简谐波在 $t = 0$ 时刻的波形曲线，虚线是在 $t = 2 s$ 时刻的波形曲线。

(1)、求该波的周期；

(2)、若波速是3.5m/s，判断波的传播方向。

查看解析
17、如图所示，一束平行于直角三棱镜截面ABC的单色光从真空垂直BC边从P点射入三棱镜，P点到C点的距离为1.6L，AB边长为3L，光线射入后恰好在AC边上发生全反射。已知∠C = 37°，光在真空中的传播速度为c，sin37° = 0.6，cos37° = 0.8，求：

(1)、该三棱镜的折射率n；

(2)、光线从BC边传播到AB边所用的时间t（只考虑一次反射）。

查看解析
18、按要求完成下面实验：

(1)、如图所示，某学习小组利用单摆测量当地的重力加速度。
在测量单摆周期时，某同学在摆球某次通过最低点时，按下停表开始计时，同时数“1”当摆球第二次通过最低点时数“2”，依此法往下数，当他数到“50”时，停表停止计时，读出这段时间t。则该单摆的周期为。如果他在实验中误将周期计算为 $\frac{t}{50}$ ，则测得的g值（选填“偏大”“偏小”或“准确”）。

(2)、在完成“用双缝干涉测量光的波长”实验时。

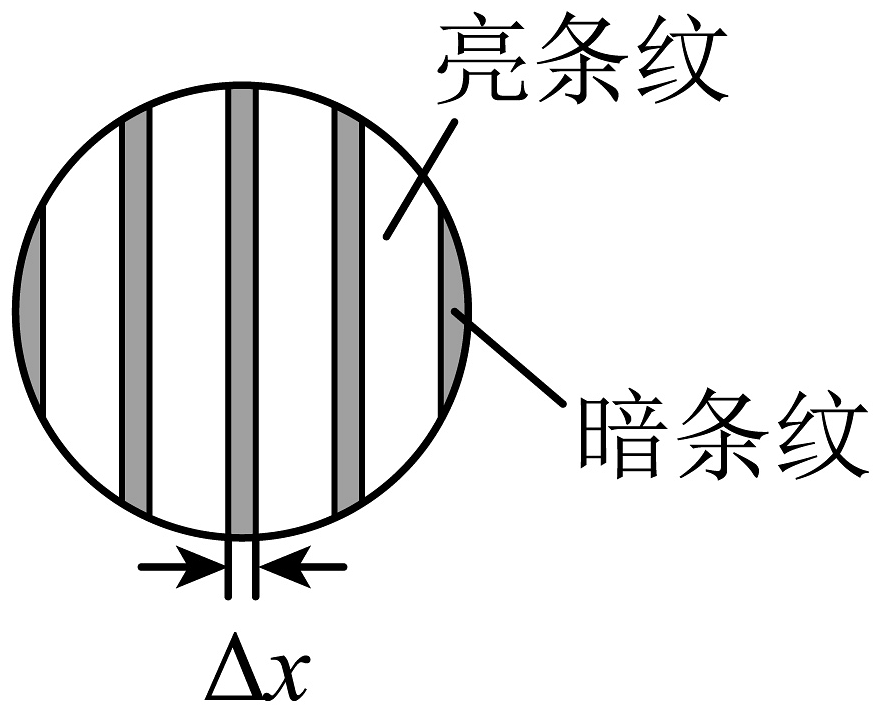

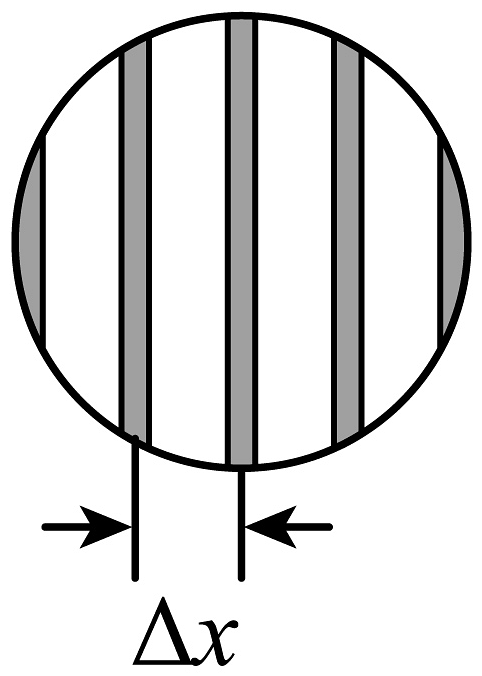

①实验需测量的相邻条纹间距 $Δ x$ 指的是图中的。
A． B． C． D．
②已知双缝的间距为0.3mm，实验中测得双缝到屏的距离为1.2m，第1条亮纹与第5条亮纹间的距离为12.160mm，则该单色光的波长为m。

查看解析
19、如图所示是一玻璃球体，其半径为R，O为球心，AB为水平直径。M点是玻璃球的最高点，来自B点的光线BD从D点射出，出射光线平行于AB，已知∠ABD=30°，光在真空中的传播速度为c，下列说法正确的是（　　）

A、此玻璃的折射率为 $\sqrt{3}$ B、光线从B到D需用时 $\frac{\sqrt{3} R}{3 c}$ C、该玻璃球的临界角应小于 45° D、若增大∠ABD，光线不可能在DM 段发生全反射现象

查看解析
20、下列说法正确的是（　　）

A、图1中，用自然光照射透振方向（箭头所示）互相垂直的前后两个竖直放置的偏振片，光屏依然发亮 B、图2为光导纤维示意图，内芯的折射率比外套的折射率小 C、图3所示的雷达测速利用了多普勒效应 D、图4所示的照相机镜头上呈现的淡紫色是由光的衍射现象引起的

查看解析
