1、如图所示，理想变压器原线圈接入有效电压恒定的正弦交流电，副线圈接入最大阻值为2R的滑动变阻器和阻值为R的定值电阻。在变阻器滑片从a端向b端缓慢移动的过程中（　　）

A、电流表A₁示数增大 B、电流表A₂示数增大 C、定值电阻R消耗的功率减小 D、原线圈输入功率先增大后减小

查看解析
2、如图所示，在一个“十”字架水平杆上用细线对称地悬挂两个可视为质点的小球A、B，已知A的质量为 $m_{A}$ ， B的质量为 $m_{B}$ ，且 $m_{A} > m_{B}$ ，图中 $O O_{1} = O O_{2}$ ， $L_{A} = L_{B}$ 。现将整个装置绕竖直杆匀速转动，则A、B两球稳定时，下列说法正确的是（　　）

A、悬挂A球的细线与竖直方向的夹角等于悬挂B球的细线与竖直方向的夹角 B、悬挂A球的细线与竖直方向的夹角大于悬挂B球的细线与竖直方向的夹角 C、A球做圆周运动的线速度大于B球做圆周运动的线速度 D、A球做圆周运动的线速度小于B球做圆周运动的线速度

查看解析
3、1772年，法籍意大利数学家拉格朗日在论文《三体问题》中指出：两个质量相差悬殊的天体（如太阳和地球）所在同一平面上有5个特殊点，如图中的L₁、L₂、L₃、L₄、L₅所示，人们称为拉格朗日点。若飞行器位于这些点上，会在太阳与地球共同引力作用下，可以几乎不消耗燃料而保持与地球同步做圆周运动。若发射一颗卫星定位于拉格朗日L₂点，下列说法正确的是（　　）

A、该卫星绕太阳运动周期大于地球公转周期 B、该卫星绕太阳运动的向心加速度大于地球绕太阳运动的向心加速度 C、该卫星在L₂点处于平衡状态 D、该卫星在L₂处所受太阳和地球引力的合力比在L₁处小

查看解析
4、一定质量的理想气体由状态a变为状态c，其过程如p − V图中a → c直线段所示，状态b对应该线段的中点。下列说法正确的是（　　）

A、a → b是等温过程 B、a → b过程中气体放热 C、a → c过程中状态b的温度最低 D、a → c过程中外界对气体做负功

查看解析
5、已知氘核质量为 $m_{1}$ ，氚核质量为 $m_{2}$ ，氦核质量为 $m_{3}$ ，中子质量为 $m_{4}$ 。关于氘与氚聚变成氦，下列说法正确的是（　　）

A、核反应方程式为 ${}_{1}^{2}H + {}_{1}^{3}H = {}_{2}^{3}H e + {}_{0}^{1}n$ B、氘核的比结合能比氦核的小 C、氘核与氚核的间距达到 $10^{-10} m$ 就能发生核聚变 D、该核反应释放的核能是 $(m_{3} + m_{4} - m_{1} - m_{2}) c^{2}$

查看解析

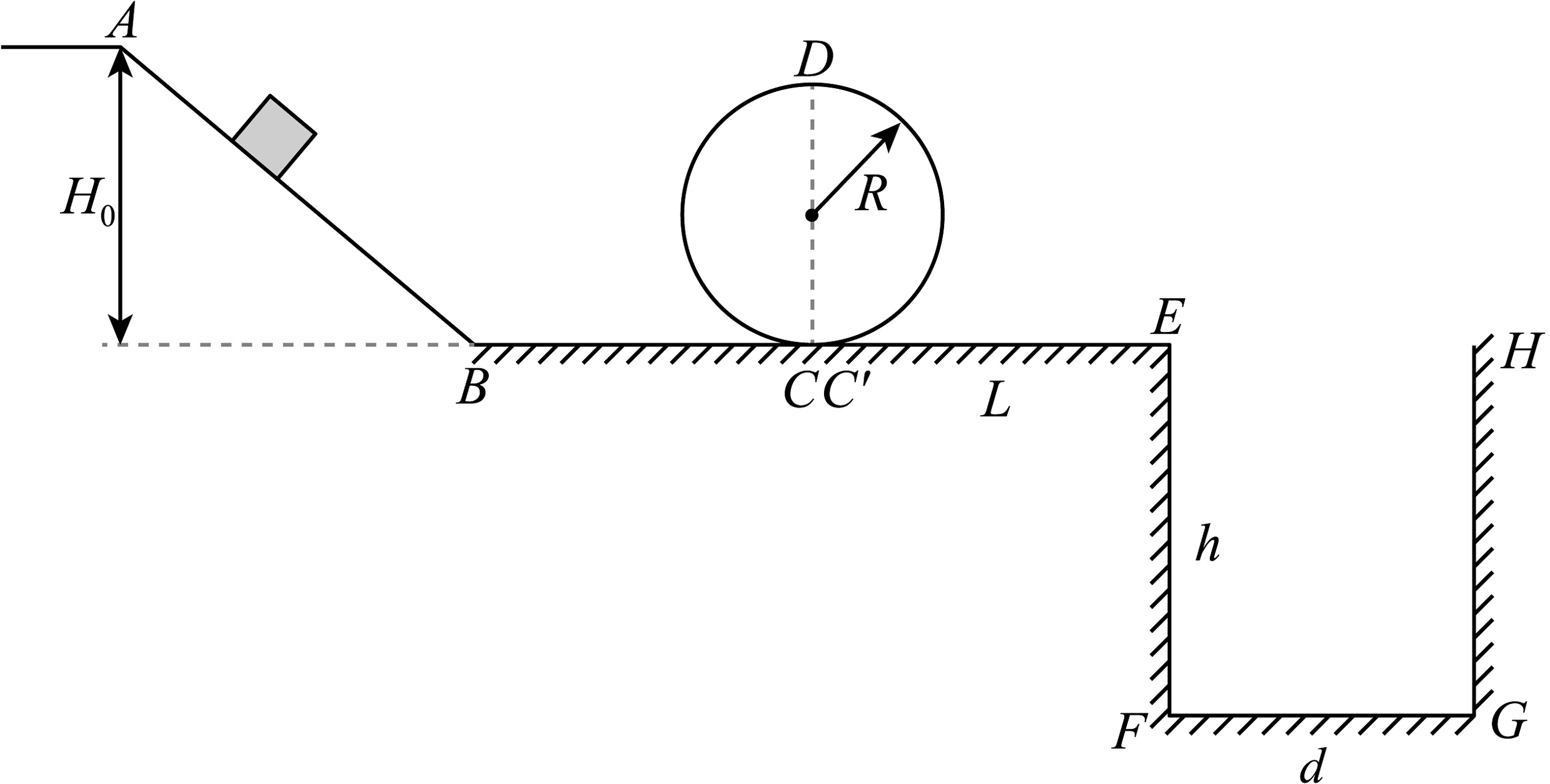

6、某游戏装置如图所示，倾斜轨道AB、竖直圆轨道CDC’和U形收集框EFGH分别通过水平轨道BC和C’E平滑连接，除C’E段粗糙外，其余轨道均光滑。已知AB的最大竖直高度H₀=0.7m，圆轨道半径R=0.2m，C’E长度L=1.5m，收集框的高度h=1.2m，宽度d=0.6m。可视为质点、质量m=0.5kg的小滑块从AB的不同高度由静止释放，滑块运动过程中始终没有脱离轨道，最后都能落入收集框内。假设滑块与C’E间的动摩擦因数μ=0.2，空气阻力忽略不计。
（1）求滑块通过圆轨道最高点D时，最大速度的大小；
（2）求滑块通过圆轨道最高点D时，对轨道的最大压力；
（3）若滑块进入收集框后，经一次碰撞打到收集框左侧底端的F点，碰撞过程无机械能损失。求滑块在倾斜轨道AB上释放的高度。

查看解析

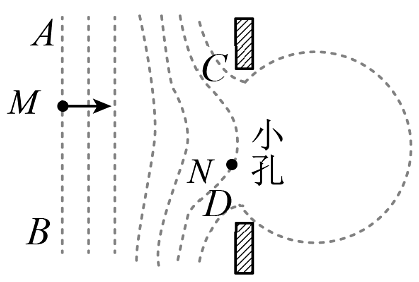

7、电子显微镜通过“静电透镜”实现对电子束的会聚或发散，进而使微小物体成像。如图所示，图中虚线为某“静电透镜”区域的等势面，其中M、N两点电势φ_M<φ_N。现有一电子束沿垂直虚线AB的方向进入“透镜”电场，仅在电场力的作用下穿过小孔CD。下列说法正确的是（　　）

A、M点的电场强度小于N点的电场强度 B、正对N点射入“透镜”电场的电子会经过N点 C、电子在电场中运动，电势能增大 D、该“透镜”电场对垂直虚线AB射入小孔CD的电子束有发散作用

查看解析
8、如图所示，由S点发出的电量为q、质量为m的静止带电粒子，被加速电压为U，极板间距离为d的匀强电场加速后，从正中央垂直射入电压为U的匀强偏转电场，偏转极板长度和极板距离均为L，带电粒子离开偏转电场后即进入一个垂直纸面方向的匀强磁场，其磁感应强度为B，若不计重力影响，欲使带电粒子通过某路径返回S点，求：
（1）简要画出粒子经磁场返回S点的路径（粒子第二次进入电场时电场方向反向）；
（2）粒子第一次进入磁场时的速度大小？
（3）匀强磁场的宽度D至少为多少？

查看解析
9、如图所示，第一象限内有方向竖直向上的匀强电场，第四象限有磁感应强度为B、方向垂直纸面向外的匀强磁场，一带电的粒子从M（0， $- d$ ）点以速率v沿与x轴正方向射入磁场区域，经过一段时间穿过x轴上的P（ $\frac{\sqrt{3}}{3} d, 0$ ）点进入第一象限，再从y轴上的Q点（图中未画出）离开第一象限，不计粒子的重力，求：
（1）判断带电粒子的电性并计算带电的粒子的比荷 $\frac{q}{m}$ ；
（2）粒子从M点到Q点的运动时间。

查看解析
10、在使用多用电表测电流前，发现指针如图（甲）所示。

(1)、现需要调整右图中的部件（填字母“K”、“S”或“T”），使指针对准电流的“0”刻线。调整好后，将部件K拨至“50mA”挡，将多用表串联接入待测电路中，指针如图（乙）所示，则电路中电流为mA。

(2)、使用多用表测电阻时，将部件K拨至“×10”挡，并将两表笔短接，旋动部件（填字母“K”、“S”或“T”），使指针对准电阻的“0刻线”。将红、黑表笔分别与待测电阻两端接触，若多用电表读数如图（甲）所示，为了使多用电表测量的结果更准确，该同学将部件K拨至挡（填“×1”或“×100”）；之后要，再将待测电阻接到两表笔之间测量其阻值，此时指针如图（乙）所示，则待测电阻为Ω，测量完毕后将选择开关拨至“OFF”挡。

(3)、如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是

A、A是黑表笔、B是红表笔 B、作电流表时1比2量程大，作电压表时6比5量程小 C、当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零

查看解析
11、如图所示，在竖直平面内有水平向右、场强为 $E = 1 \times 10^{4} N / C$ 的匀强电场在匀强电场中有一根长L=2 m的绝缘细线，一端固定在O点，另一端系一质量为0.08 kg的带电小球，它静止时悬线与竖直方向成37°角，若小球获得初速度恰能绕O点在竖直平面内做完整的圆周运动，取小球在静止时的位置为电势能零点和重力势能零点，cos37°=0.8，g取10 m/s².下列说法正确

A、小球的电荷量 $q = 3 \times 10^{- 5} C$ B、小球动能的最小值为1 J C、小球在运动至圆周轨迹上的最高点时有机械能的最小值 D、小球绕O点在竖直平面内做圆周运动的电势能和机械能之和保持不变，且为5J

查看解析
12、手机触摸屏多数采用的是电容式触摸屏，其原理可简化为如图所示的电路。平行板电容器的上、下两极板A、B分别接在一恒压直流电源的两端，上极板A为两端固定的可动电极，下极板B为固定电极。当用手指触压屏幕上某个部位时，可动电极的极板会发生形变，从而改变电容器的电容。当压力F增大时（　　）

A、电容器所带电荷量不变 B、直流电源对电容器充电 C、极板间的电场强度增大 D、电阻R上有从a到b的电流

查看解析
13、如图所示，粗糙木板MN竖直固定在方向垂直纸面向里的匀强磁场中。t＝0时，一个质量为m、电荷量为q的带正电物块沿MN以某一初速度竖直向下滑动，则物块运动的v－t图像可能是（　　）

A、 B、 C、 D、

查看解析
14、小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.6V，内阻为 $0.05 Ω$ 。车灯接通电动机未启动时，电流表示数为12A；电动机启动的瞬间，电流表示数达到52A。电表为理想电表，下列说法正确的是（　　）

A、电动机未启动时，车灯的功率为125W B、电动机启动时，车灯的功率为120W C、电动机启动时，电动机的输入功率为420W D、电动机启动时，电动机的热功率可能为450W

查看解析
15、质谱仪在物理研究中起着非常重要的作用。如图为质谱仪的工作原理示意图，粒子源产生的带电粒子经加速电场加速后，进入速度选择器，速度选择器内相互正交的匀强磁场的磁感应强度大小和匀强电场的电场强度大小分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片 $A_{1} A_{2}$ ，平板S下方有垂直于纸面向外的匀强磁场，磁感应强度大小为 $B_{0}$ ，不计粒子重力和粒子间作用力。下列说法正确的是（　　）

A、该粒子带负电 B、速度选择器中的磁场方向垂直于纸面向里 C、能通过狭缝P的粒子的速率为 $\frac{2 E}{B}$ D、粒子打在胶片上的位置离狭缝P越远，粒子的比荷 $\frac{q}{m}$ 越小

查看解析
16、如图甲所示，高压输电线上有a、b、c三根相互平行的水平长直导线通有大小相等且方向相同的电流I。a^'、b^'、c^'为同一竖直面上与导线a、b、c相交的三个点，连接三点构成等腰直角三角形（a^'b^' = b^'c^'），O为连线a^'c^'的中点。顺着电流方向观察得到如图乙所示的截面图。已知单独一根通电导线a在O处产生的磁感应强度大小为B，不计地磁场的影响，则下列说法正确的是（　　）

A、O点的磁感应强度大小为3B B、O点的磁感应强度方向是从O指向c^' C、导线a、c在b导线位置产生的磁感应强度大小为 $\sqrt{2} B$ D、导线b受到的安培力方向竖直向上

查看解析
17、如图所示，带电体P、Q可视为点电荷，电荷量相同，电性未知。倾角为θ的绝缘斜面体放在粗糙水平面上，将带电体P放在粗糙的斜面体上。当带电体Q固定在与P等高（PQ连线水平）且与P相距为r的右侧位置时，P静止且不受摩擦力作用，此时斜面体也保持静止，则下列说法中正确的是（　　）

A、带电体P、Q所带电荷的电性相异 B、带电体P对斜面体的压力比P的重力小 C、斜面体受到地面的摩擦力方向向右 D、斜面体对地面的压力等于P、Q和斜面体的重力之和

查看解析
18、如图所示，一阻值为R的圆形线圈位于磁感应强度为B的匀强磁场中，从某时刻开始，空间中各点磁感应强度均随时间均匀增大，则对于该圆形线圈（　　）

A、将产生恒定的逆时针方向的电流 B、有扩张的趋势 C、各个点所受安培力相同 D、所受安培力合力向右

查看解析
19、某实验小组用如图甲所示的单摆装置测量当地的重力加速度，进行了如下操作：
①测出悬点O到水平地面的距离 $H = 124.00 cm$ ；
②打开光源，测出小球静止时在竖直墙面上的投影中心到地面的高度 $h_{0} = 25.80 cm$ ；
③将细线从竖直方向拉开较小角度后释放，打开手机的连拍功能，将连拍间隔设为0.1s，记录小球在不同时刻投影中心的位置并测出其离地面的高度h；
④将测出的高度和对应的时刻输入计算机，得到小球球心的离地高度h随时间t变化的图像如图乙所示。
请回答下列问题：

(1)、单摆的摆长l=cm；

(2)、单摆的周期T=s；

(3)、当地的重力加速度大小g= ${m/s}^{2}$ （取 $π^{2} = 10$ ，结果保留3位有效数字）。

查看解析

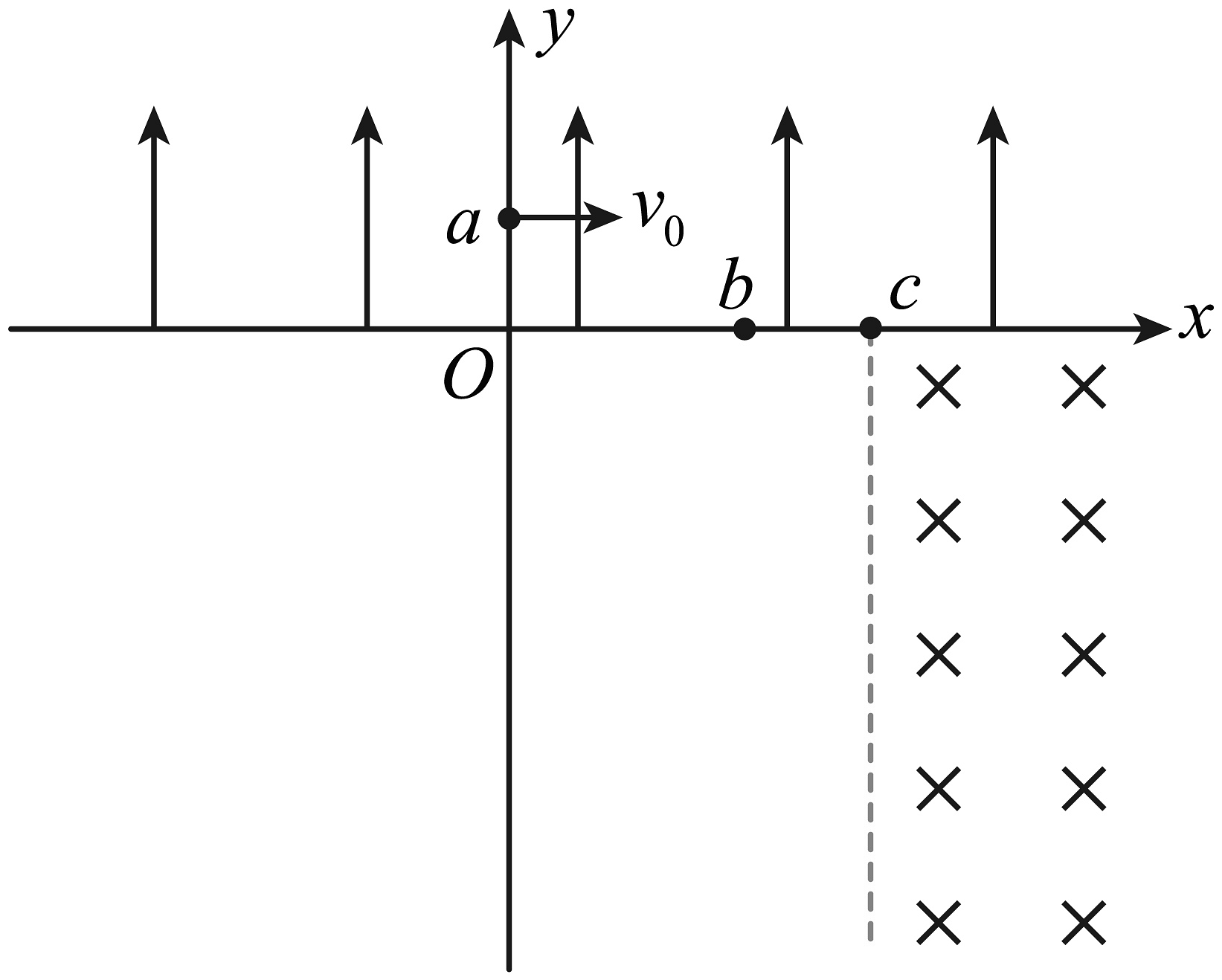

20、如图所示，平面直角坐标系xOy的 $x$ 轴上方有平行于 $y$ 轴的匀强电场，在第四象限内有磁感应强度大小为 $B_{1}$ 、方向垂直于坐标平面向内的直线边界匀强磁场，直线边界过点 $c (3 L, 0)$ 且与 $x$ 轴垂直，第三象限内有垂直于坐标平面向内的矩形有界匀强磁场（未画出），一电子从点 $a (0, L)$ 以速度 $v_{0}$ 垂直于 $y$ 轴进入第一象限，并从点 $b (2 L, 0)$ 进入第四象限，经过第四、三象限的磁场偏转后，进入第二象限的电场，回到点 $a$ 后重复上述过程的运动。已知电子的质量为 $m$ 、电荷量为 $- e$ ，不计电子重力。求：

(1)、电子运动到点 $b$ 时的速度大小 $v$ 和方向；

(2)、电子从点 $b$ 到离开第四象限时经过的时间 $t$ ；

(3)、第三象限内磁场的磁场感应强度大小 $B_{2}$ 。

查看解析
