1、 核反应方程为→+17.6MeV,现真空中有两个动量大小相等,方向相反的氘核与氚核相撞,发生核反应,设反应释放的能量几乎转化为与的动能,则( )A、该反应有质量亏损 B、该反应为核裂变 C、获得的动能约为14MeV D、获得的动能约为14MeV
-
2、 春晚上转手绢的机器人,手绢上有P、Q两点,圆心为O, , 手绢做匀速圆周运动,则( )A、P、Q线速度之比为 B、P、Q角速度之比为 C、P、Q向心加速度之比为 D、P点所受合外力总是指向O
-
3、 某种静电分析器简化图如图所示,在两条半圆形圆弧板组成的管道中加上径向电场。现将一电子a自A点垂直电场射出,恰好做圆周运动,运动轨迹为ABC,半径为r。另一电子b自A点垂直电场射出,轨迹为弧APQ,其中PBO共线,已知BP电势差为U,|CQ|=2|BP|,a粒子入射动能为Ek , 则( )A、B点的电场强度 B、P点场强大于C点场强 C、b粒子在P点动能小于Q点动能 D、b粒子全程的克服电场力做功小于2eU
-
4、 如图所示,空间中存在两根无限长直导线L1与L2 , 通有大小相等,方向相反的电流。导线周围存在M、O、N三点,M与O关于L1对称,O与N关于L2对称且OM=ON,初始时,M处的磁感应强度大小为B1 , O点磁感应强度大小为B2 , 现保持L1中电流不变,仅将L2撤去,求N点的磁感应强度大小( )A、 B、 C、B2﹣B1 D、B1﹣B2
-
5、 某理想变压器如图甲,原副线圈匝数比4:1,输入电压随时间的变化图像如图乙,R1的阻值为R2的2倍,则( )A、交流电的周期为2.5s B、电压表示数为12V C、副线圈干路的电流为R1电流的2倍 D、原副线圈功率之比为4:1
-
6、 山崖上有一个风动石,无风时地面对风动石的作用力是F1 , 当受到一个水平风力时,风动石依然静止,地面对风动石的作用力是F2 , 以下正确的是( )A、F2大于F1 B、F1大于F2 C、F1等于F2 D、大小关系与风力大小有关
-

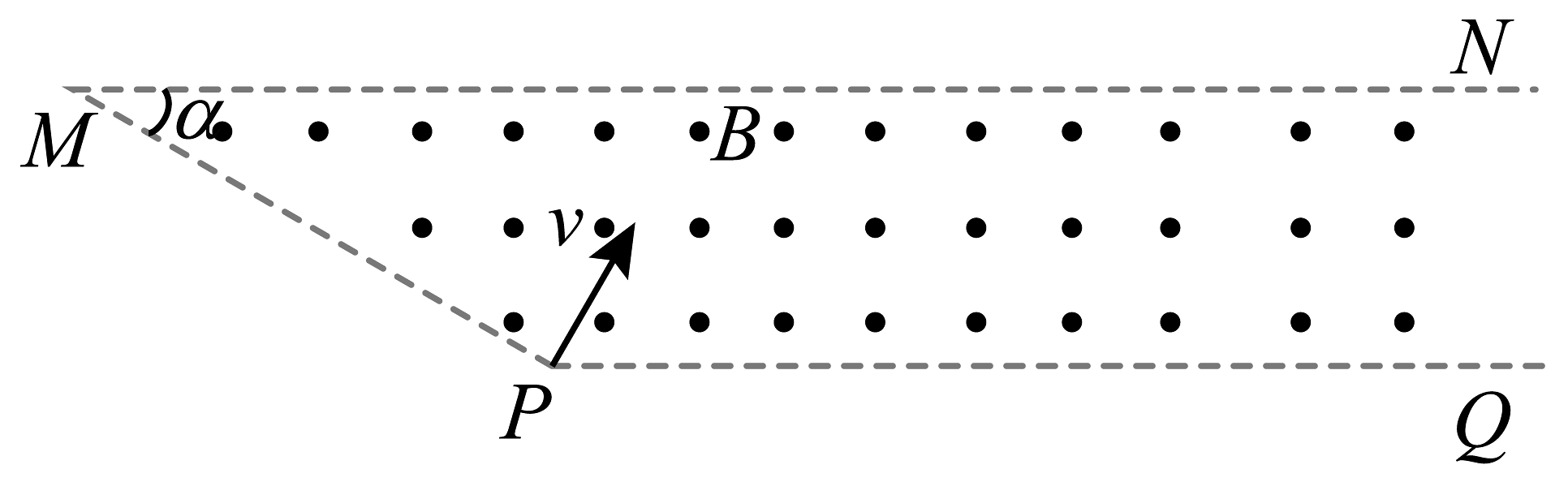

7、如图,平行的、与间(含边界)有垂直纸面向外的匀强磁场,磁感应强度大小为B,边界与的夹角 , 点P处有一离子源,离子源能够向磁场区域发射各种速率的、方向平行于纸面且垂直于的正、负离子,离子运动一段时间后能够从不同的边界射出磁场。已知从边界射出的离子,离子速度为时射出点与P点距离最大为 , 所有正、负离子的比荷均为k,不计离子的重力及离子间的相互作用。求:
(1)射出点与P点最大距离;
(2)从边界射出的离子,速度的最大值。
-
8、如图所示,足够长的固定粗糙绝缘斜面的倾角 , 斜面上的虚线和与斜面的底边平行,在围成的区域有垂直斜面向上的匀强磁场,磁感应强度大小。现有一质量、总电阻、边长的正方形金属线框 , 使边与斜面底边平行,从斜面上端由静止释放,线框恰好匀速穿过磁场。线框与斜面间的动摩擦因数 , 取重力加速度大小。求:
(1)线框穿过磁场区域时,受到的安培力大小F;
(2)线框穿过磁场的整个过程中,线框上产生的焦耳热Q;
(3)线框刚被释放时,边到的距离x。
-

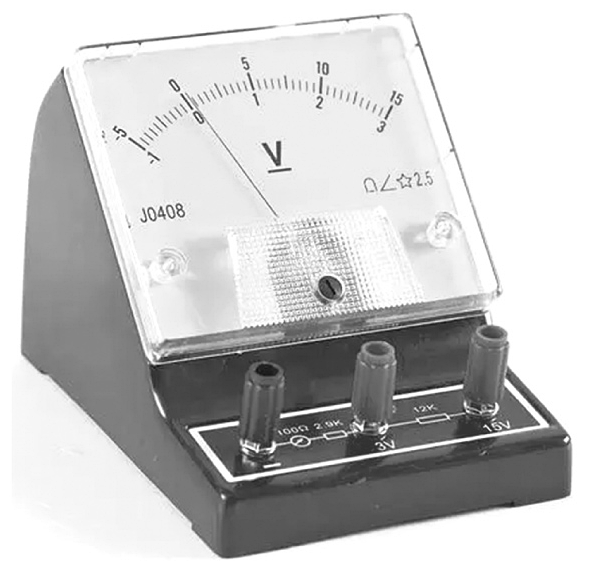

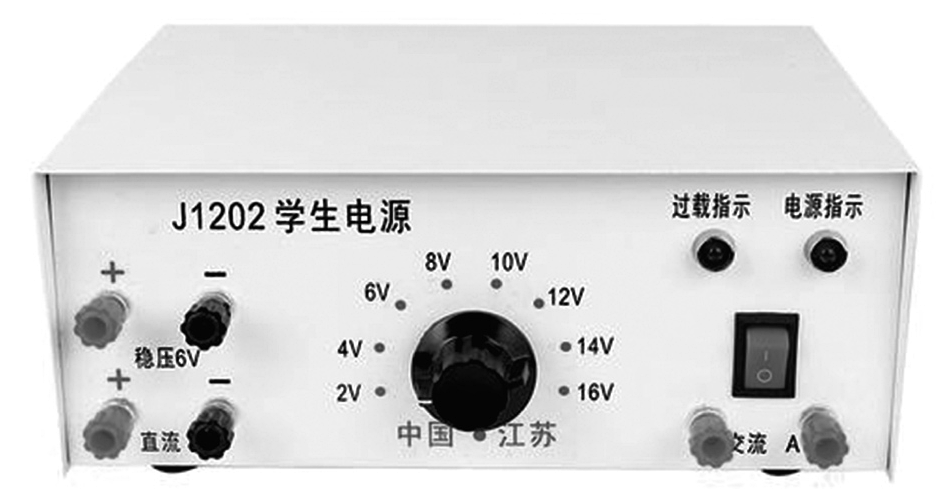

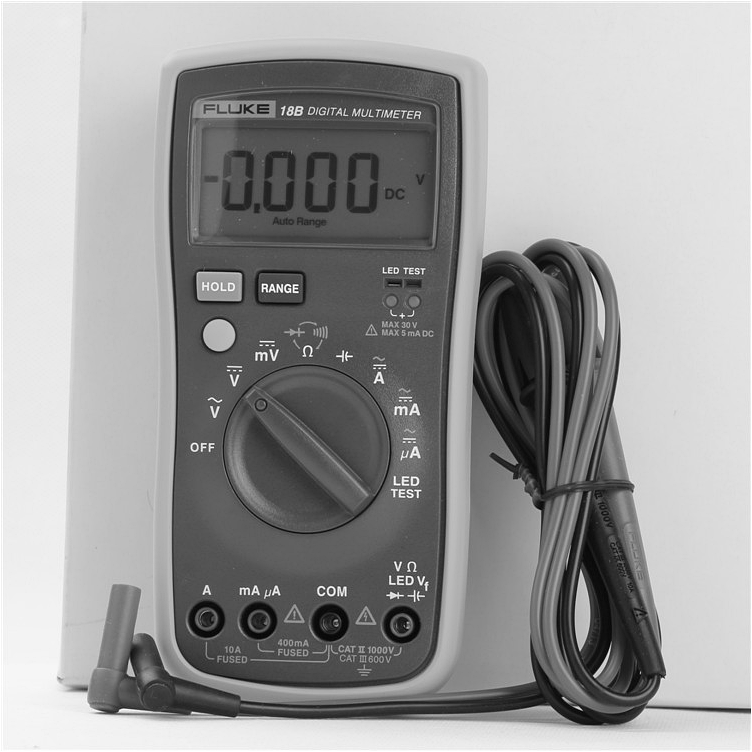

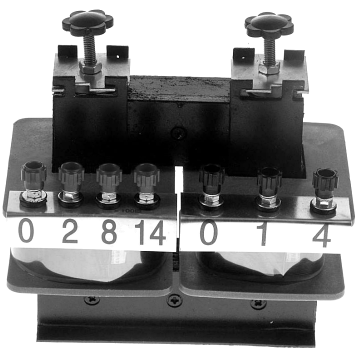

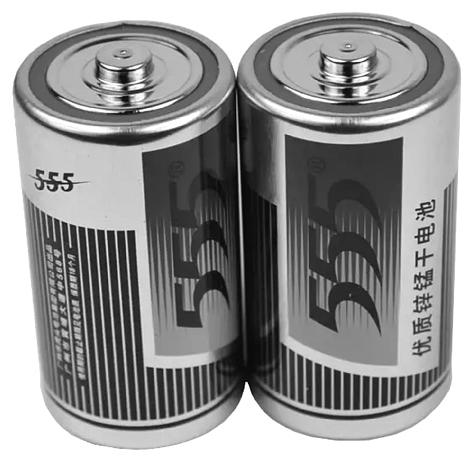

9、在“探究变压器线圈两端的电压与匝数的关系”的实验中,可拆变压器如图所示。(1)、本实验要通过改变原、副线圈匝数,探究原、副线圈的电压比与匝数比的关系,实验中需要运用的科学方法是______;A、控制变量法 B、等效替代法 C、整体隔离法(2)、为了减少涡流的影响,铁芯应该选择______;A、整块硅钢铁芯 B、整块不锈钢铁芯 C、绝缘的硅钢片叠成 D、绝缘的铜片叠成(3)、本实验除有闭合铁芯的原、副线圈外,还须选用的器材是______;A、
B、
C、
D、
(4)、下列做法正确的是______。A、为了人身安全,只能使用低压直流电源,所用电压不要超过12V B、为了多用电表的安全,使用交流电压挡测电压时,先用最大量程挡试测 C、观察两个线圈的导线,发现粗细不同,导线粗的线圈匝数多 D、变压器开始正常工作后,铁芯导电,把电能由原线圈输送到副线圈(5)、在实际实验中将电源接在原线圈的“0”和“8”两个接线柱上,用电表测得副线圈的“0”和“4”两个接线柱之间的电压为3.0V,则原线圈的输入电压可能为______。(填字母)A、1.5V B、3.0V C、6.0V D、7.0V -

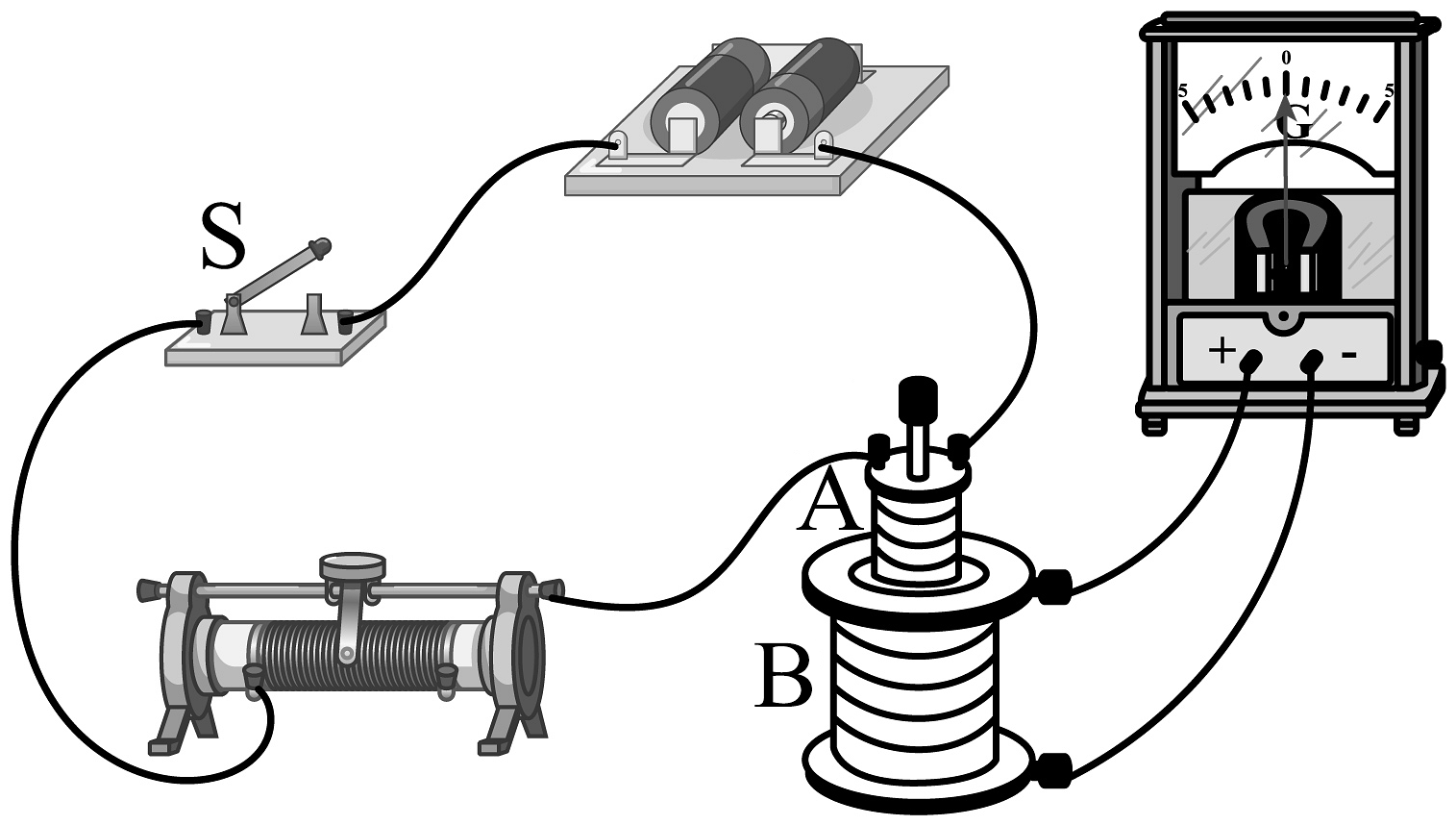

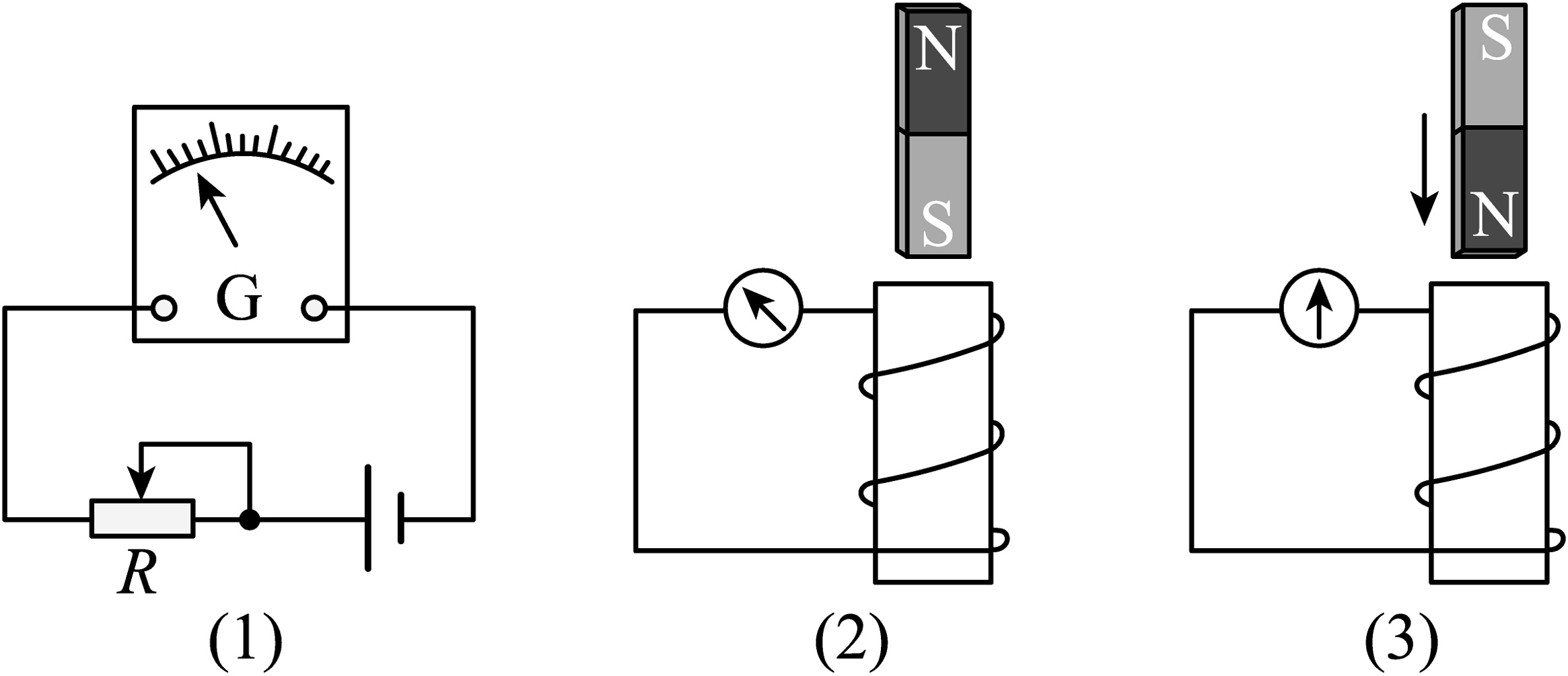

10、如图所示是“研究电磁感应现象”的实验装置。(1)、如果在闭合开关时发现灵敏电流计的指针向右偏了一下,那么合上开关后,将A线圈迅速插入B线圈中,电流计指针将偏转。(填“向左”“向右”或“不”)(2)、连好电路后,并将A线圈插入B线圈中后,若要使灵敏电流计的指针向左偏转,可采取的操作是_______。A、插入铁芯 B、拔出A线圈 C、变阻器的滑片向左滑动 D、断开电键S瞬间(3)、G为指针零刻度在中央的灵敏电流表,连接在直流电路中时的偏转情况如图(1)中所示,即电流从电流表G的左接线柱进时,指针从中央向左偏。今把它与一线圈串联进行电磁感应实验,则图(2)中的条形磁铁的运动方向是向(填“上”、“下”);图(3)中电流表指针应(填“向左”“向右”)偏转。
-

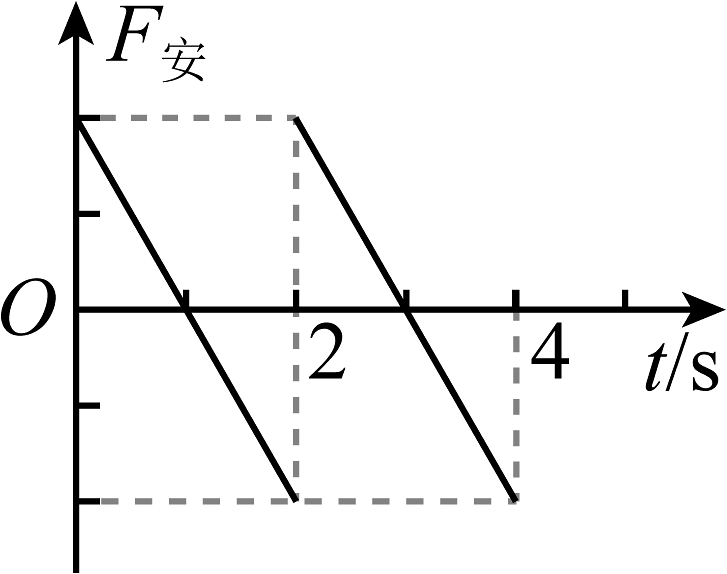

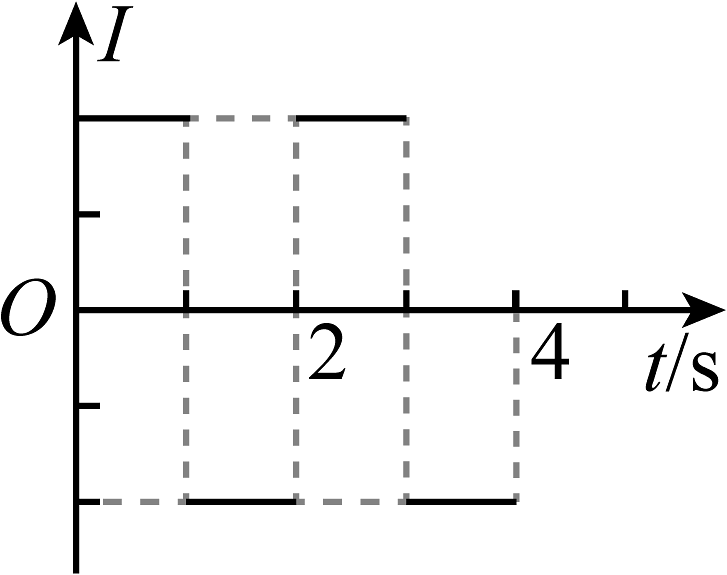

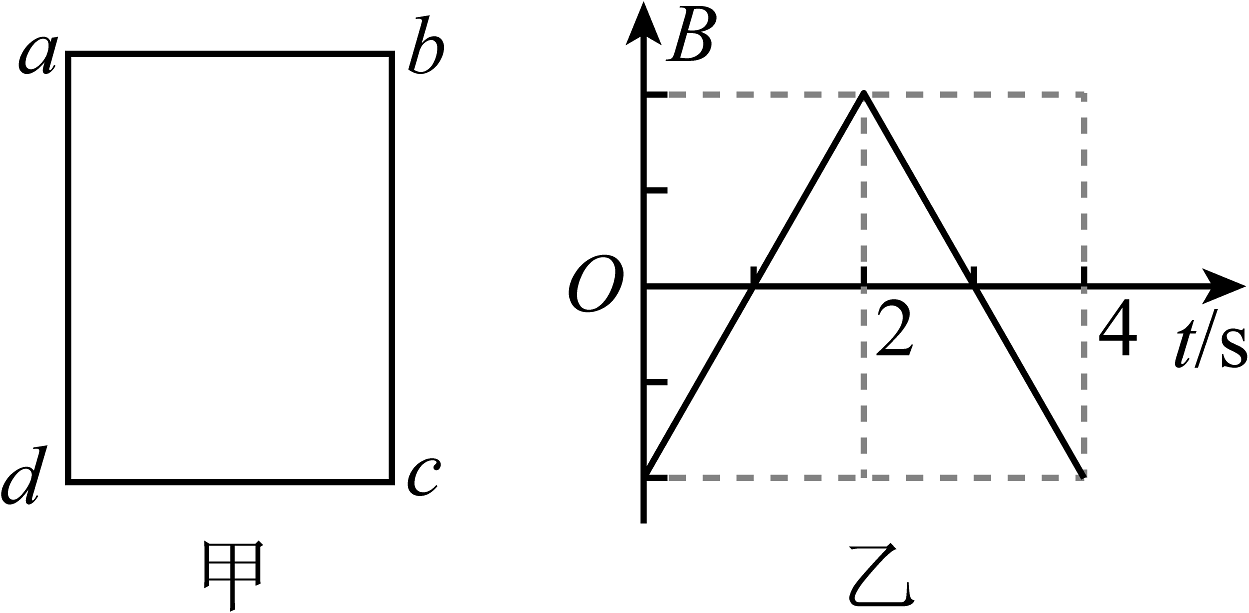

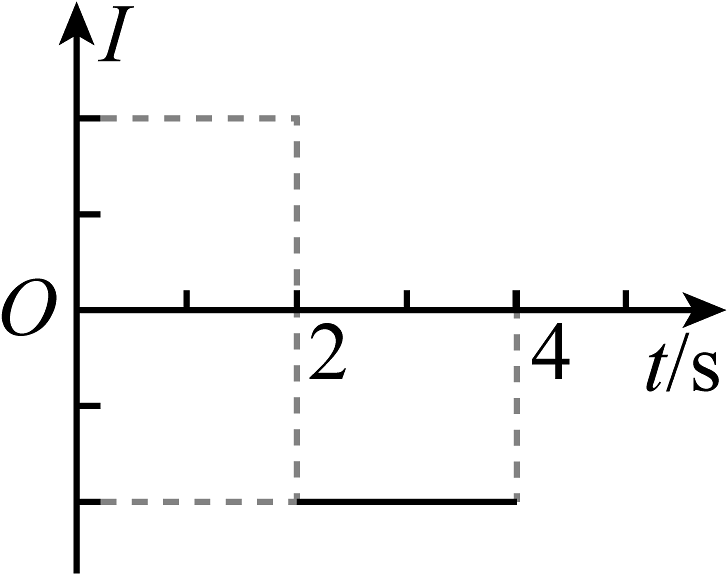

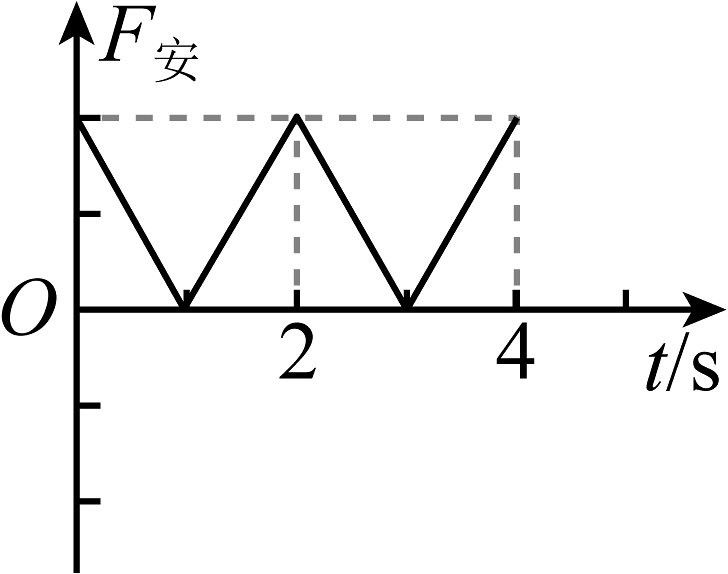

11、矩形导线框abcd放在匀强磁场中处于静止状态,如图甲所示.一磁场的磁感线方向与导线框所在平面垂直,磁感应强度的大小B随时间t变化的图象如图乙所示.t=0时刻,磁感应强度的方向垂直导线框平面向里,在0~4 s时间内,导线框ad边所受安培力F安随时间t变化的图象(规定向左为安培力的正方向)及导线框中的感应电流I随时间t变化的图象(规定顺时针方向为电流的正方向)可能是图中的( )A、
B、
C、
D、
-

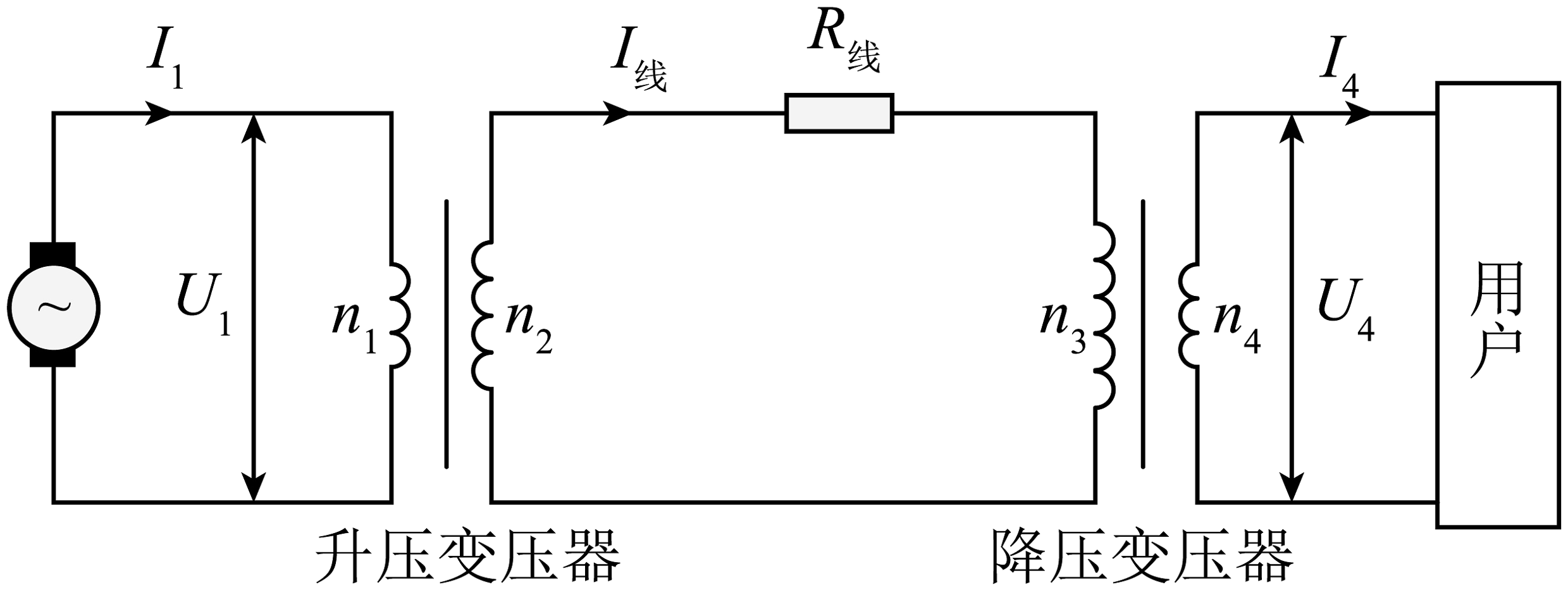

12、特斯拉发明的交流输电系统,扩大了电能的普及范围,大大加速了电力社会的到来。如图所示为远距离交流输电的原理示意图,其中各个物理量已经在图中标出,下列说法正确的是( )A、变压器线圈的匝数关系为 B、升压变压器可以提高输电电压,从而提高输电功率 C、输电电路中的电流关系为 D、输送功率不变时,输电电压越高,输电线上损失的功率越小
-

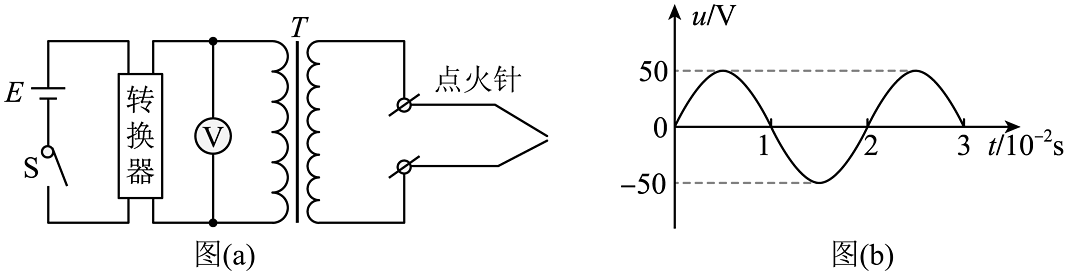

13、如图(a)为家用燃气灶点火装置的电路原理图,转换器将直流电压转换为图(b)所示的正弦交流电压,并加在理想变压器的原线圈上,电压表为交流电表,设变压器原、副线圈的匝数分别为。当变压器副线圈输出电压的瞬时值大于5000V时,就会在点火针两端间引发火花进而点燃燃气,则下列说法正确的是( )A、闭合S,加在变压器副线圈上正弦交流电的频率为50Hz B、某交流发电机要产生与图(b)相同频率的交流电,其线圈在磁场中的转速为100转/秒 C、闭合开关S,电压表的示数约为35V D、变压器原、副线圈的匝数须满足时,才能实现点火
-

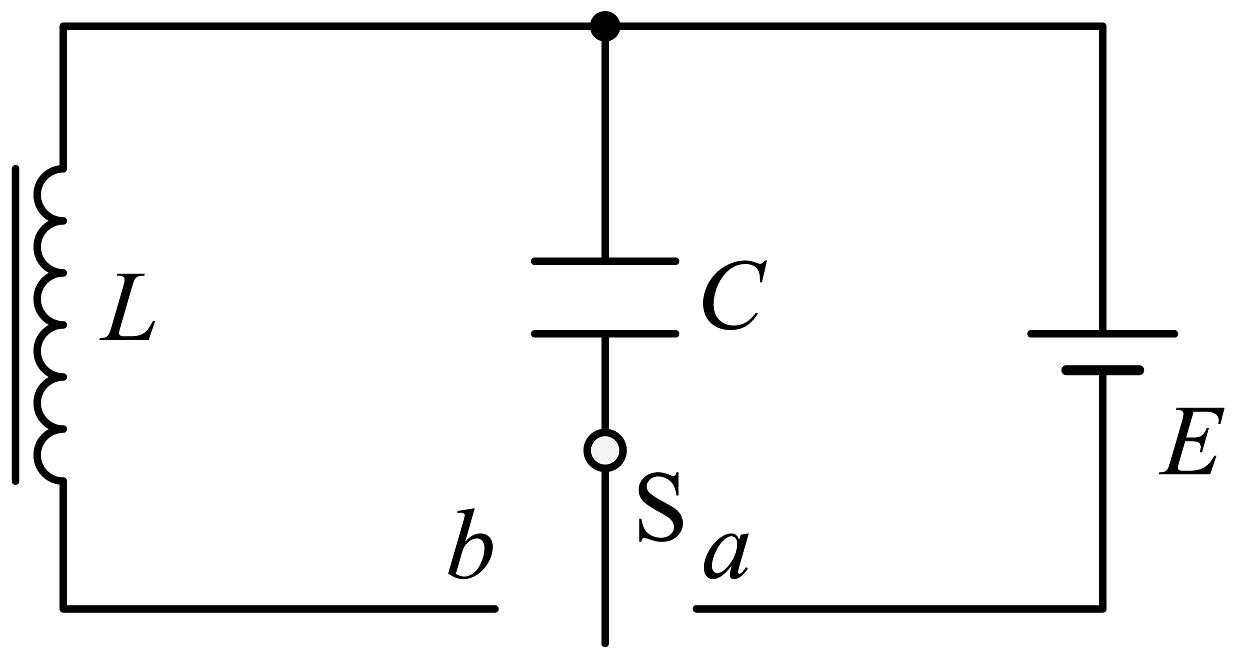

14、如图所示,单刀双掷开关S先打到a端让电容器充满电。时开关S打到b端,时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值。则( )A、LC回路的周期为0.02s B、LC回路的电流最大时电容器中电场能最小 C、时线圈中磁场能最大 D、时回路中电流沿顺时针方向
-
15、法拉第圆盘发电机的示意图如图所示。半径为L的铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与圆盘的边缘和铜轴接触,磁感应强度为B,方向如图所示,下列说法正确的是( )A、若从上往下看,圆盘顺时针转动,则圆盘中心电势比边缘要低 B、若从上往下看,圆盘顺时针转动,则电流沿a到b的方向流动 C、若圆盘转动的角速度为 , 铜盘转动产生的感应电动势大小为 D、若圆盘转动的方向不变,角速度大小发生变化,则电流方向可能发生变化
-
16、1930年劳伦斯制成了世界上第一台回旋加速器,其原理如图所示,这台加速器由两个铜质D形盒、构成,其间留有空隙,现对氘核()加速,所需的高频电源的频率为f,磁感应强度为B,已知元电荷为e,下列说法正确的是( )A、被加速的带电粒子在回旋加速器中做圆周运动的周期随半径的增大而增大 B、高频电源的电压越大,氘核最终射出回旋加速器的速度越大 C、氘核的质量为 D、该回旋加速器接频率为f的高频电源时,也可以对氦核()加速
-

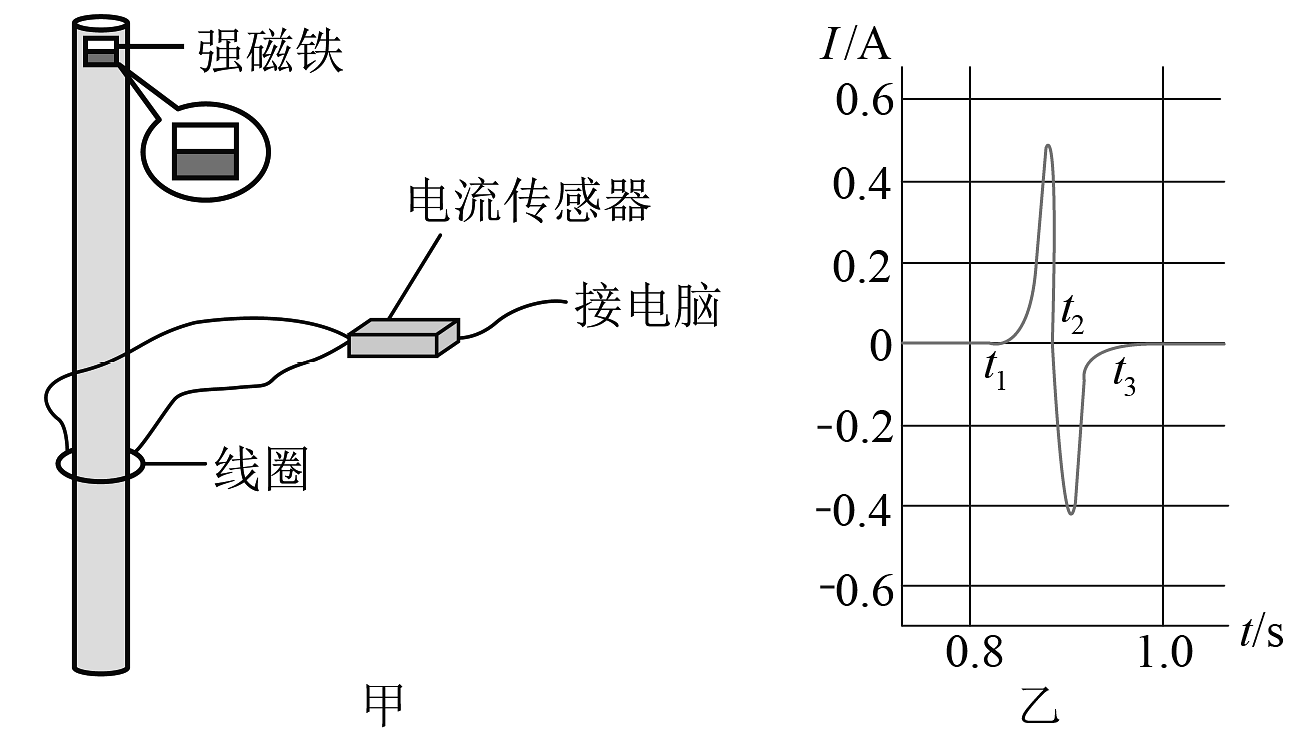

17、如图甲所示,将线圈套在长玻璃管上,线圈的两端与电流传感器(可看作理想电流表)相连。将强磁铁从长玻璃管上端由静止释放,磁铁下落过程中将穿过线圈。实验观察到如图乙所示的感应电流随时间变化的图像。下列说法正确的是 ( )A、时间内,磁铁受到线圈的作用力方向先向上后向下 B、磁铁下落过程减少的重力势能等于增加的动能 C、若将线圈的匝数加倍,则线圈中磁通量变化量也将加倍 D、若将磁铁两极翻转后重复实验,将先产生负向感应电流,后产生正向感应电流
-

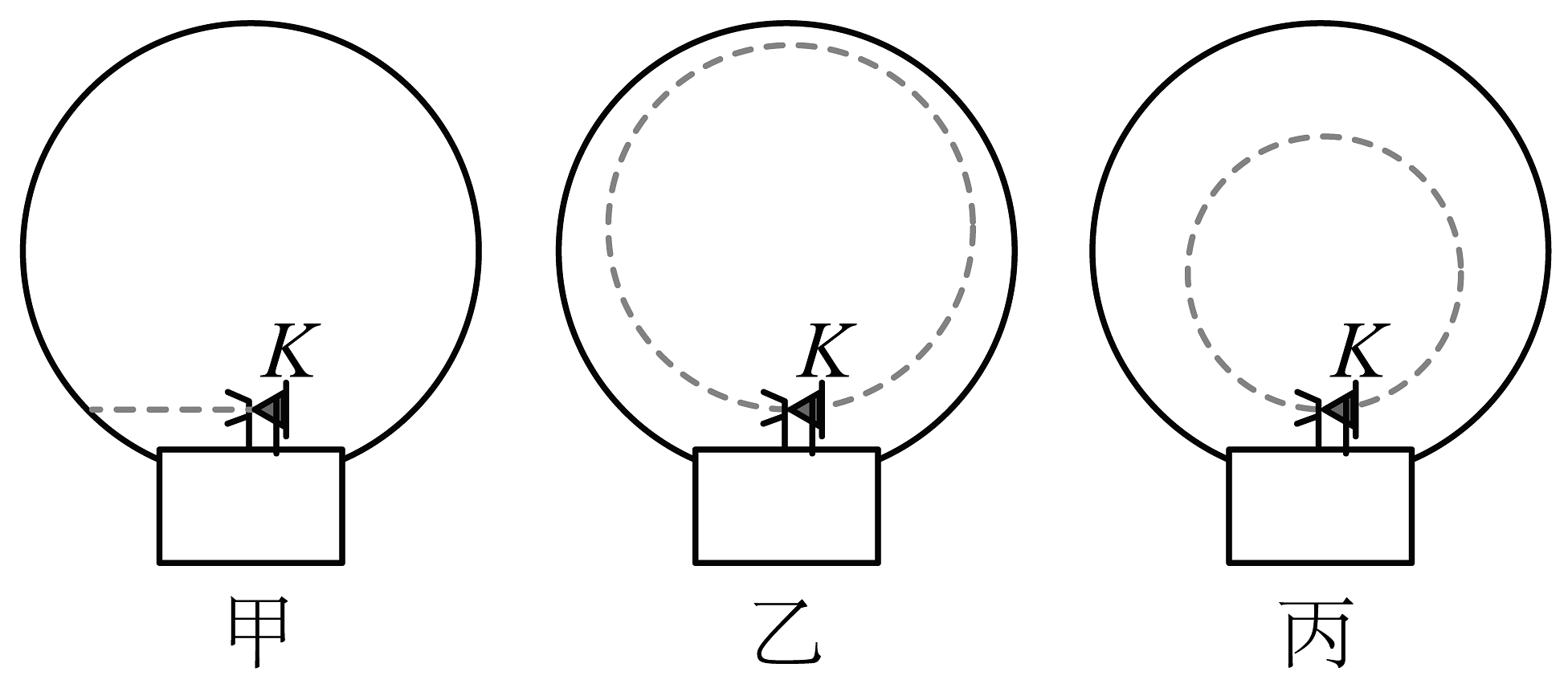

18、如图所示,用洛伦兹力演示仪研究带电粒子在匀强磁场中的运动,以虚线表示电极K释放出来的电子束的径迹。在施加磁场之前,电子经加速后沿直线运动,如图甲所示;施加磁场后电子束的径迹,如图乙所示;再调节演示仪可得到图丙所示的电子束径迹。下列说法正确的是( )A、施加的磁场方向为垂直纸面向外 B、在图乙基础上仅提高电子的加速电压,可得到图丙所示电子束径迹 C、在图乙基础上仅增大磁感应强度,可得到图丙所示电子束径迹 D、图乙与图丙中电子运动一周的时间一定不相等
-

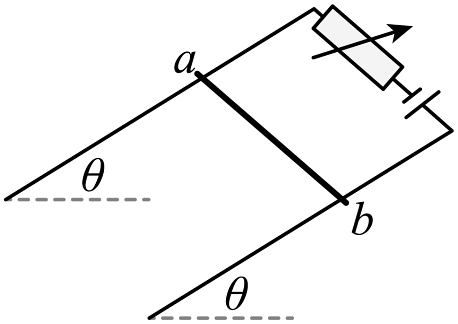

19、如图所示,宽为L的光滑金属导轨与水平面成θ角,质量为m、长为L的金属杆ab水平放置在导轨上。空间存在着匀强磁场,当回路中电流为I时,金属杆恰好能静止。重力加速度为g,则( )A、若磁场方向竖直向上,磁感应强度大小为 B、若磁场方向竖直向上,磁感应强度大小为 C、若磁场方向垂直导轨平面向上,磁感应强度大小为 D、若磁场方向垂直导轨平面向上,磁感应强度大小为
-

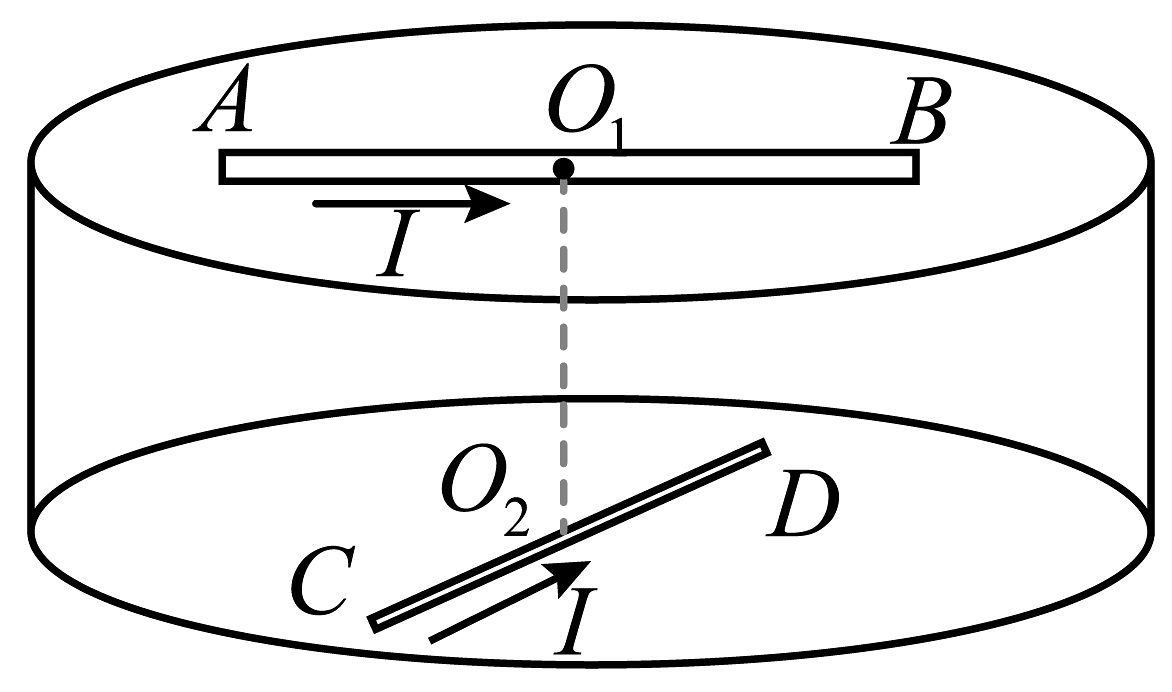

20、如图所示,一光滑绝缘的圆柱体固定在水平面上。导体棒AB可绕过其中点的转轴在圆柱体的上表面内自由转动,导体棒CD固定在圆柱体的下底面。开始时,两棒相互垂直并静止,两棒中点、连线与圆柱体的中轴线重合。现对两棒同时通入图示方向(A到B、C到D)的电流。下列说法正确的是( )A、通电后,AB棒仍将保持静止 B、通电后,AB棒将逆时针转动(俯视) C、通电后,AB棒将顺时针转动(俯视) D、通电瞬间,线段上存在磁感应强度为零的位置
