1、如图，用灵敏电流表G和电阻箱R串联改装成一个电压表，灵敏电流表G的满偏电流为

I_{g} = 2 mA

，内阻为

R_{g} = 300 Ω

，电阻箱R接入电路的阻值为

R = 1200 Ω

，则（　　）

A、灵敏电流表G的满偏电压为

U_{g} = 600 V

B、改装后的电压表的量程为3V C、灵敏电流表G原表盘上1mA刻度线对应的电压值为1.5V D、若减小电阻箱R接入电路的阻值，则改装后的电压表的量程增大

查看解析

2、在生产和科学实验的许多领域，常常需要通过控制电极的形状和电势来调整控制电场。如图所示，两平行金属极板K、G正对放置，在极板G中央挖一圆孔，两极板间加电压，K极电势较高，等势面分布如图所示。从K极中心处发射有一定宽度的平行于中心轴（x轴）的电子束，不考虑电子的重力及电子间的相互作用力。下列说法正确的是（　　）

A、极板G上圆孔右侧的电场线由中心轴向外发散 B、电子通过圆孔前后的一小段时间内加速度不断减小 C、对会聚到F点的电子，从发射到会聚，电场力做功相同 D、沿着中轴线运动的电子一直做匀变速直线运动

查看解析

3、雷电是一种强烈的放电现象，高大建筑物的顶端都装有避雷针来预防雷击。如图所示，虚线是避雷针上方电场的等势面，A、B、C是等势面上的三点，相邻等势面间的电势差都相等。一带负电的粒子只在电场力作用下由C点加速向B点运动，不计粒子的重力，下列说法中正确的是（　　）

A、C点的电场强度小于B点的电场强度 B、B点的电势比C点的电势低 C、粒子在C点的加速度比在B点的加速度大 D、粒子在B点的电势能小于在C点的电势能

查看解析

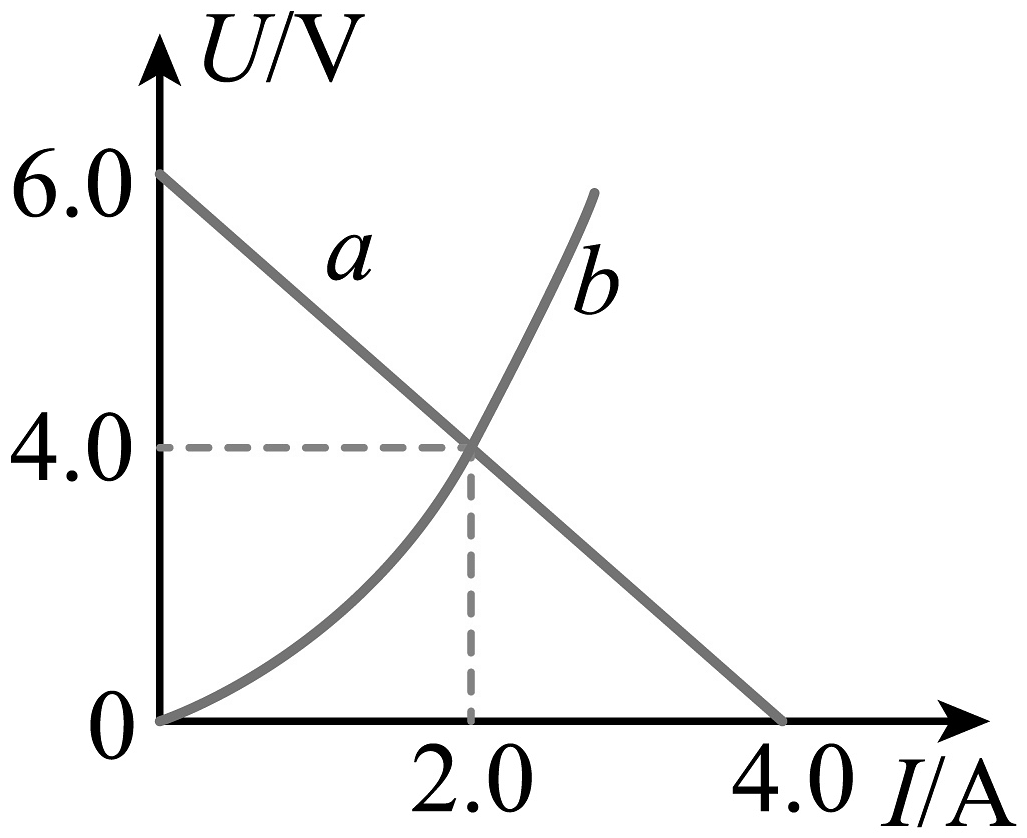

4、如图所示的

U - I

图像中，直线a表示某电源路端电压与电流的关系图线，图线b为电阻R的

U - I

图线。用该电源直接与电阻R连接成闭合电路，以下说法正确的是（　　）

A、该电源电动势为4V，内阻为1Ω B、此状态下R的阻值为2Ω C、此状态下R的功率为6W D、此状态下电源的总功率为8W

查看解析

5、如图所示，M、N两点分别放置两个等量异种电荷，A是它们连线的中点，B为连线上靠近N的一点，C为连线中垂线上处于A点上方的一点，在A、B、C三点中（）

A、场强最小的点是A点，电势最高的点是B点 B、场强最小的点是A点，电势最高的点是C点 C、场强最小的点是C点，电势最高的点是A点 D、场强最小的点是C点，电势最高的点是B点

查看解析

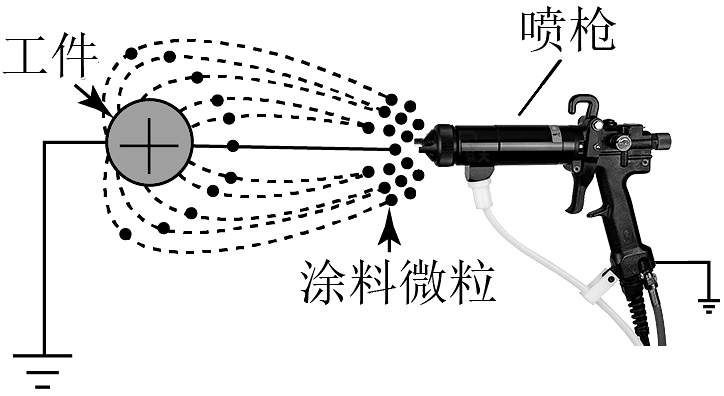

6、如图，静电喷涂时，被喷工件接正极，喷枪口接负极，它们之间形成高压电场．涂料微粒从喷枪口喷出后，只在静电力作用下向工件运动，最后吸附在工件表面，图中虚线为涂料微粒的运动轨迹．下列说法正确的是

A、涂料微粒一定带负电 B、图中虚线也可视为高压电场的部分电场线 C、电场力对微粒先做正功后做负功 D、喷射出的微粒动能不断转化为电势能

查看解析

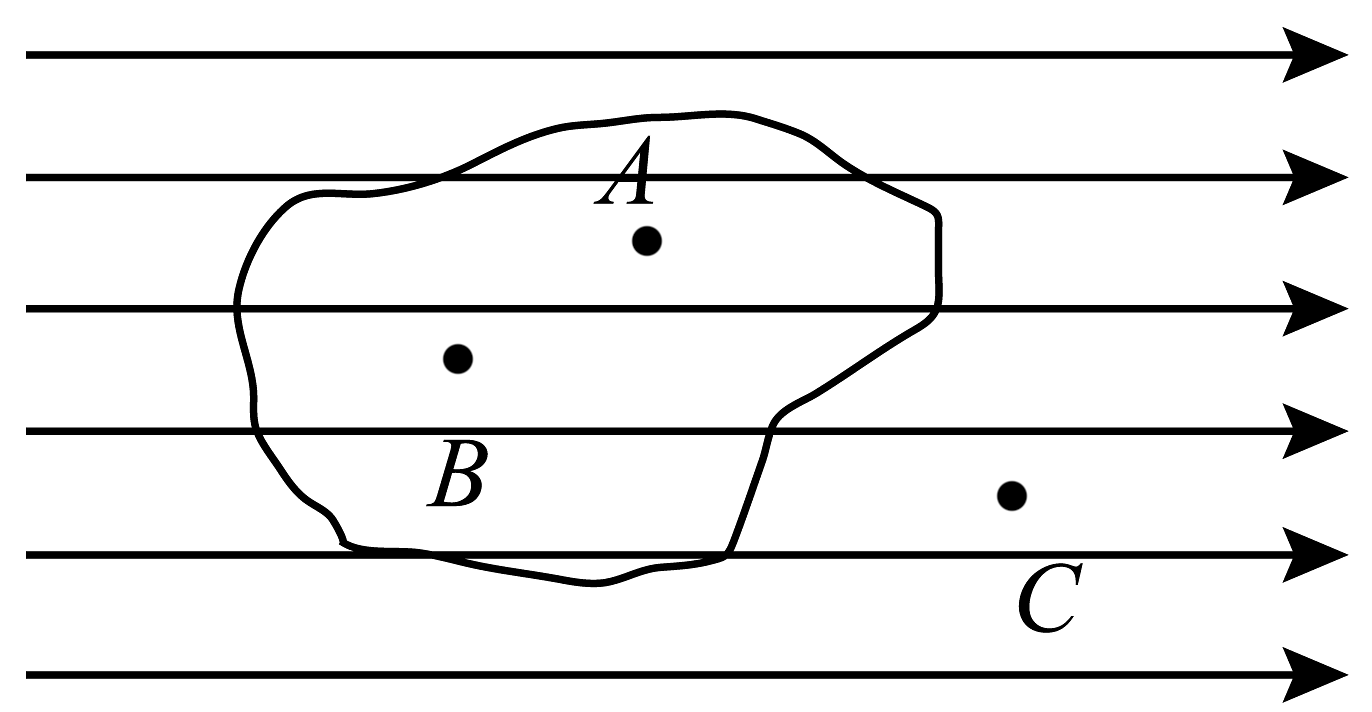

7、如图所示，把一个导体放入匀强电场中，静电平衡时（　　）

A、导体内感应电荷的电场为零 B、三点的场强相比，

E_{A} = E_{B} > E_{C}

C、三点的电势相比，

φ_{B} > φ_{A} > φ_{C}

D、把一个负电荷从A移动到B，电场力不做功

查看解析

8、一正电荷从静止开始，只在电场力作用下由A到B做加速运动且加速度越来越小，则如图所示的四个电场线，正确的是（　　）

A、

B、

C、

D、

查看解析

9、下列关于起电和防止静电危害下列说法中错误的是（　　）

A、不管是何种起电方式，都要遵循电荷守恒定律 B、摩擦起电时，失去电子的物体带正电，得到电子的物体带负电 C、一个带电体接触一个不带电的物体，则两个物体带上等量异种电荷 D、印染车间里保持适当的湿度、飞机的轮胎装有搭地线或用导电的橡胶制造都是防止静电危害

查看解析

10、某透明物体的横截面如图所示，其中ABC为等腰直角三角形，AB为直角边，长度为L，ADC为一圆弧，其圆心在AC边的中点。此透明物体的折射率为n＝2.0。若一束宽度与AB边长度相等的平行光从AB边垂直射入该透明物体，求：

（1）光线从ADC圆弧射出的区域弧长s；

（2）光线从ADC圆弧射出，在透明物体中的最长时间t。

查看解析

11、如图所示，电源电动势E＝2.4 V，内阻r＝0.4 Ω，电阻R₂＝0.2 Ω，CD、EF为竖直平面内两条平行导轨，处在与导轨平面垂直的水平匀强磁场中，其电阻忽略不计，ab为金属棒，质量m＝5 g，在导轨间的长度l＝25 cm，电阻R₁＝0.2 Ω，ab可在光滑导轨上自由滑动且与导轨接触良好，滑动时保持水平，g取10 m/s² ，求：

（1）S断开ab保持静止时，B的大小；

（2）S接通瞬间，金属棒的加速度。

查看解析

12、一匀强磁场分布在以O为圆心，半径为R的圆形区域内，方向与纸面垂直，如图所示，质量为m、电荷量q的带正电的质点，经电场加速后，以速度v沿半径MO方向进入磁场，沿圆弧运动到N点，然后离开磁场，

∠ M O N = 120^{\circ}

，质点所受重力不计，求：

（1）判断磁场的方向；

（2）该匀强磁场的磁感应强度B；

（3）带电质点在磁场中运动的时间。

查看解析

13、用双缝干涉测光的波长．实验装置如图1所示，已知单缝与双缝的距离L₁=60 mm，双缝与屏的距离L₂=700 mm，单缝宽d₁=0.10 mm，双缝间距d₂=0.25 mm．用测量头来测量光屏上干涉亮条纹中心的距离．测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻度对准屏上亮纹的中心（如图2所示），记下此时手轮的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的刻度．

（1）分划板的中心刻线分别对准第1条和第4条亮纹的中心时，手轮上的读数如图3所示，则对准第1条时读数x₁=mm，对准第4条时读数x₂=mm，相邻两条亮纹间的距离Δx=mm．

（2）计算波长的公式λ=；求得的波长值是nm．

查看解析

14、如图甲所示，在测量玻璃折射率的实验中，两位同学先在白纸上放好截面是正三角形ABC的三棱镜，并确定AB 和AC 界面的位置。然后在棱镜的左侧画出一条直线，并在线上竖直插上两枚大头针P₁和P₂ ，再从镜的右侧观察P₁和P₂的像。

（1）此后正确的操作步骤是

A.插上大头针P₃ ，使P₃挡住P₂的像

B.插上大头针P₃ ，使P₃挡住P₁、P₂的像

C.插上大头针P₄ ，使P₄挡住P₃的像

D 插上大头针P₄ ，使P₄挡住P₁、P₂的像和P₃

（2）正确完成上述操作后，在纸上标出大头针P₃、P₄的位置（图中已标出）。为测量该种玻璃的折射率，两位同学分别用圆规及刻度尺作出了完整光路和若干条辅助线，如图乙、丙所示。能够仅通过测量ED、FG 的长度便可正确计算出折射率的是图选填（“乙”或“丙”），所测玻璃折射率的表达式n=（用代表线段长度的字母ED、FG 表示）。

查看解析

15、如图所示，有

a

、

b

、

c

、

d

四个粒子，它们带同种电荷且电荷量相等，它们的速率关系为

v_{a} < v_{b} = v_{c} < v_{d}

，质量关系为

m_{a} = m_{b} < m_{c} = m_{d}

。进入速度选择器后，有两种粒子从速度选择器中射出，由此可以判定（）

A、射向

A_{2}

的是

d

粒子 B、射向

P_{2}

的是

b

粒子 C、射向

A_{1}

的是

c

粒子 D、射向

P_{1}

的是

a

粒子

查看解析

16、回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，设D形盒半径为R。若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（　　）
