1、如图甲，某兴趣小组搭建了有“×1”、“×10”、“×100”三挡位的“欧姆表”电路．其中电池的电动势E=1.5V，内阻可忽略不计；表头量程I0=1mA、内阻R0=450Ω，R1、R2为电阻箱，R为滑动变阻器，S为单刀多掷开关．
（1）电路中表笔Ⅰ应为（选填“红”或“黑”）表笔．
（2）设定B对应“×10”挡位，A对应“×1”挡位．
（3）该小组利用此“欧姆表”尝试测定一未知电阻Rx的阻值，进行了如下操作：
步骤①先将S拨到B，两表笔短接调零，即：调节R使表头指针指在mA刻度处；
步骤②把未知电阻接在红、黑表笔间，指针位于图乙a处，有同学提出此时指针偏角较小，想增大指针偏角，应将开关S拨至（选填“A”或“C”）；
步骤③将选择开关S拨至新的位置后，重复步骤①后，把未知电阻接在红、黑表笔间，指针位于图乙b处，可知Rx阻值为Ω．
（4）若干电池由于长时间使用，内阻略有增大，电动势仍为1.5V，则电阻测量值相对真实值（选填“偏大”、“等大”或“偏小”）．其理由为 ．
-
2、如图甲所示，倾角为、长为2l的斜面AC，AB段光滑，BC段粗糙，且AB=BC=l。质量为m的小物体由A处静止释放，到C点恰好停下，BC段动摩擦因数自上而下逐渐增大，具体变化如图乙所示，重力加速度为g。下列说法正确的是（ ）
A、动摩擦因数最大值μm=2tan B、小物块的最大速度为 C、重力在AB、BC两段路面上做功不相等 D、重力在AB段中间时刻瞬时功率等于在BC段中间时刻瞬时功率 -
3、如图，绝缘环a、b质量均为m，带电量均为+q，分别套在固定的水平绝缘杆上，环的直径略大于杆的直径，环与杆的动摩擦因数均为 ， 两杆分别处于竖直向下的匀强电场E和匀强磁场B中，分别给两环水平向右的初速度v0 ， 两环向右运动直至停下，下列说法不正确的是（ ）
A、摩擦力对两环的冲量相同 B、摩擦力对两环做的功相同 C、若两环最终位移相同，则a环运动时间较短 D、若两环最终运动时间相同，则a环位移较短 -
4、如图，发电机的矩形线框处在竖直向下的匀强磁场中，绕对称轴以角速度匀速转动．取通过电阻R向右的电流为正，从图示位置计时，则R中的电流i随时间t变化的图像是（ ）
A、
B、
C、
D、
-
5、如图，在一点电荷−Q附近有一不带电的球形导体处于静电平衡，其电势为φ1；现把球形导体左侧接地，达到静电平衡时断开接地并移走−Q后，其电势为φ2；下列说法正确的是（ ）
A、接地时电子从大地沿导线向导体移动 B、接地达到静电平衡后，导体左侧半球不带电 C、接地达到静电平衡后，导体左侧半球电荷量不变 D、φ1<φ2 -
6、如图为杨氏双缝干涉实验示意图，用蓝光照射时，光屏上能观察到干涉条纹．下列说法正确的是（ ）
A、若换用红光照射时，相邻两条亮条纹间距变小 B、若将双缝到屏之间充满某种介质，相邻两条亮条纹间距变大 C、若将光屏向右边移动，相邻亮条纹间距变大 D、若将缝S1挡住，则光屏上不再呈现明暗相间的条纹 -
7、研究光电效应时，当用波长为的光照射某种金属时，遏止电压为 ， 改变入射光波长，作出图像如图．其横轴截距为a，纵轴截距为b，元电荷为e，真空中光速为c．下列说法正确的是（ ）
A、普朗克常量为 B、该金属的截止频率为 C、该金属的逸出功为 D、遏止电压与入射光的波长成反比 -
8、宝石切工决定价值，优秀的切割工艺可以让宝石璀璨夺目。某宝石的剖面简化如图，一束复合光斜射到宝石的AB面上，经折射后分成a、b两束单色光照射在CO面上，下列说法正确的是（ ）
A、宝石对a光的折射率比b光的大 B、宝石中a光的传播速度比b光的大 C、b光从空气进入宝石，频率变低 D、逐渐减小光斜射到AB面上的入射角，从CO面射出的光线中a光先消失 -
9、如图，某同学利用一半径R较大的固定光滑圆弧槽和一直径为d的刚性小球来测定当地的重力加速度。已知小球的运动为简谐运动.下列说法正确的是（ ）
A、应从小球处于最高点开始计时 B、从不同高度释放，小球的周期不同 C、若将n次全振动误记为n−1次，重力加速度的测量值将偏小 D、小球经过最低点时加速度为零 -
10、如图，小车沿固定的等距螺旋轨道向上做匀速率运动，轨道各处弯曲程度相同，在此过程中，该小车（ ）
A、角速度大小不变 B、向心力不变 C、处于平衡状态 D、处于超重状态 -
11、三国时期东吴重臣张昭家族墓近期在南京被发现，图为墓中出土的两方龟纽金印．考古学家们常用放射性元素的半衰期确定文物的年代，衰变方程为 ， 的半衰期是5730年，下列说法正确的是（ ）
A、经过11460年后，4个一定还剩下1个 B、该衰变的实质是核内的一个质子转变为一个中子和一个电子 C、比结合能大于比结合能 D、衰变过程发生了质量亏损 -
12、如图，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向的夹角均为θ，仅改变下列某一个条件，能使θ变大的情形是（ ）
A、棒中的电流变大 B、两悬线等长变短 C、金属棒质量变大 D、磁感应强度变小 -

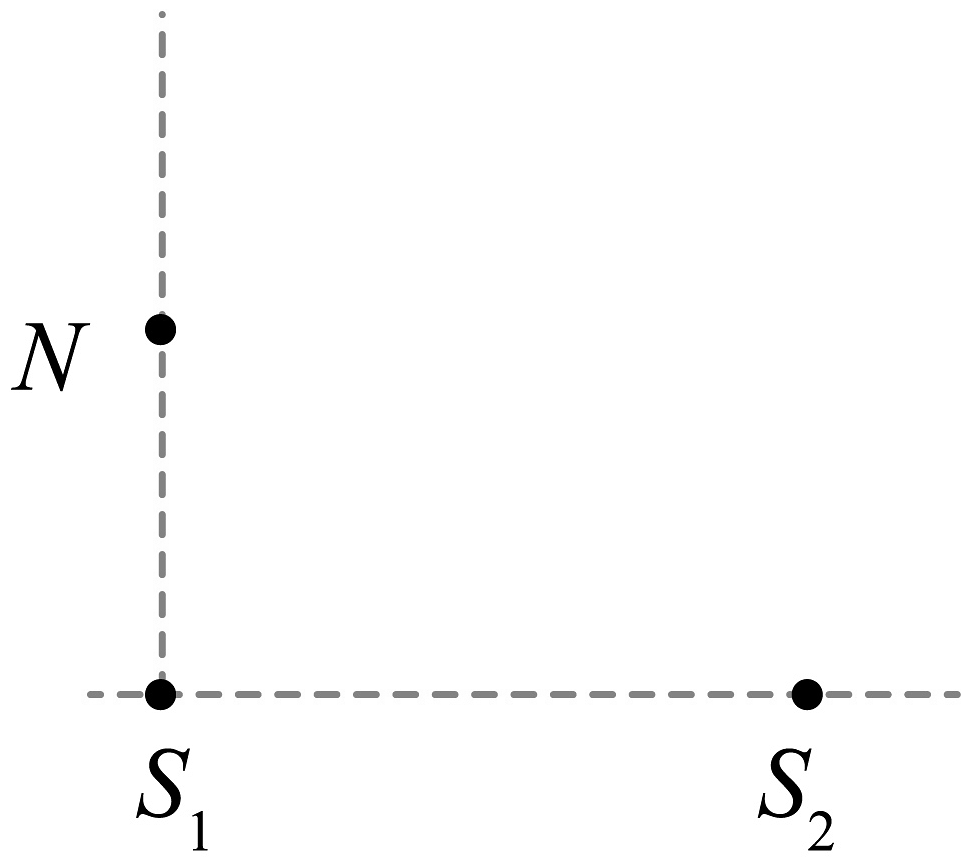

13、在一均匀介质中，两个相距同步振动的波源 ， 其振动频率均为。产生的简谐波在介质中传播速度。在波源正上方处有一点N。
(1)、求简谐波的波长λ。(2)、通过计算说明，N点是振动加强点、还是振动减弱点。 -

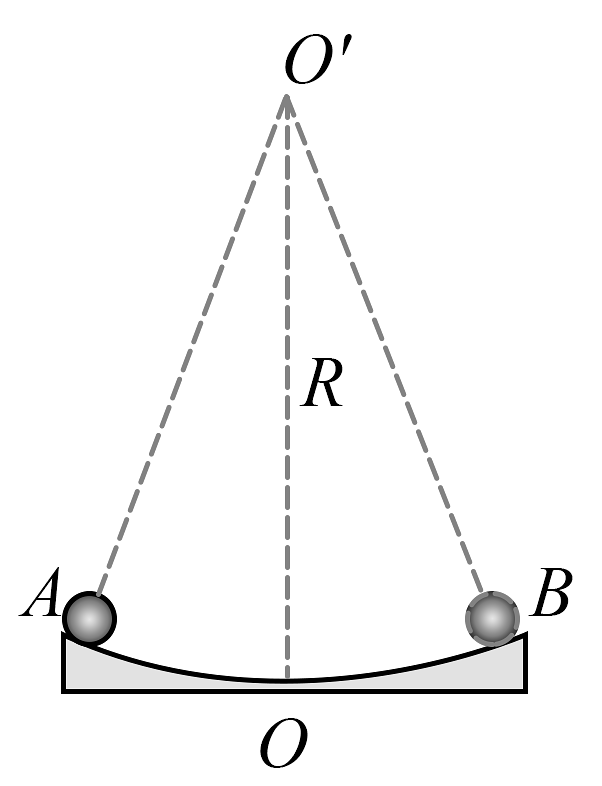

14、如图所示，某同学利用一半径为R的光滑圆弧面测定本地的重力加速度。该同学把小球移到距离最低点O较近的A点，由静止释放小球，小球在A点、B点之间振动，圆弧面弧长。因小球的运动可等效为单摆摆球的运动，该系统也称为圆弧摆。
(1)、为较精确测量小球多个振动周期的运动时间，计时起始位置应为______A、A点 B、O点 C、A点、B点之间的任意位置(2)、该同学正确选择计时起点位置，多次从A点静止释放小球，分别得出各次的振动周期，然后求出振动周期的平均值，这种方法求周期可以减小误差（选填“偶然”、“系统”）。(3)、该同学逐渐降低释放点高度，并分别测出小球的振动周期。从较高位置释放小球的振动周期从较低位置释放小球的振动周期（选填“大于”、“小于”、“等于”）。(4)、在某次实验中，测得n次全振动的时间为t。该同学将圆弧面的半径R作为摆长，代入单摆的周期公式，可求得当地的重力加速度（用题中提供的物理量符号表示）。该同学发现，通过以上方式求得的重力加速度总比当地的重力加速大。造成这种结果的原因是。 -

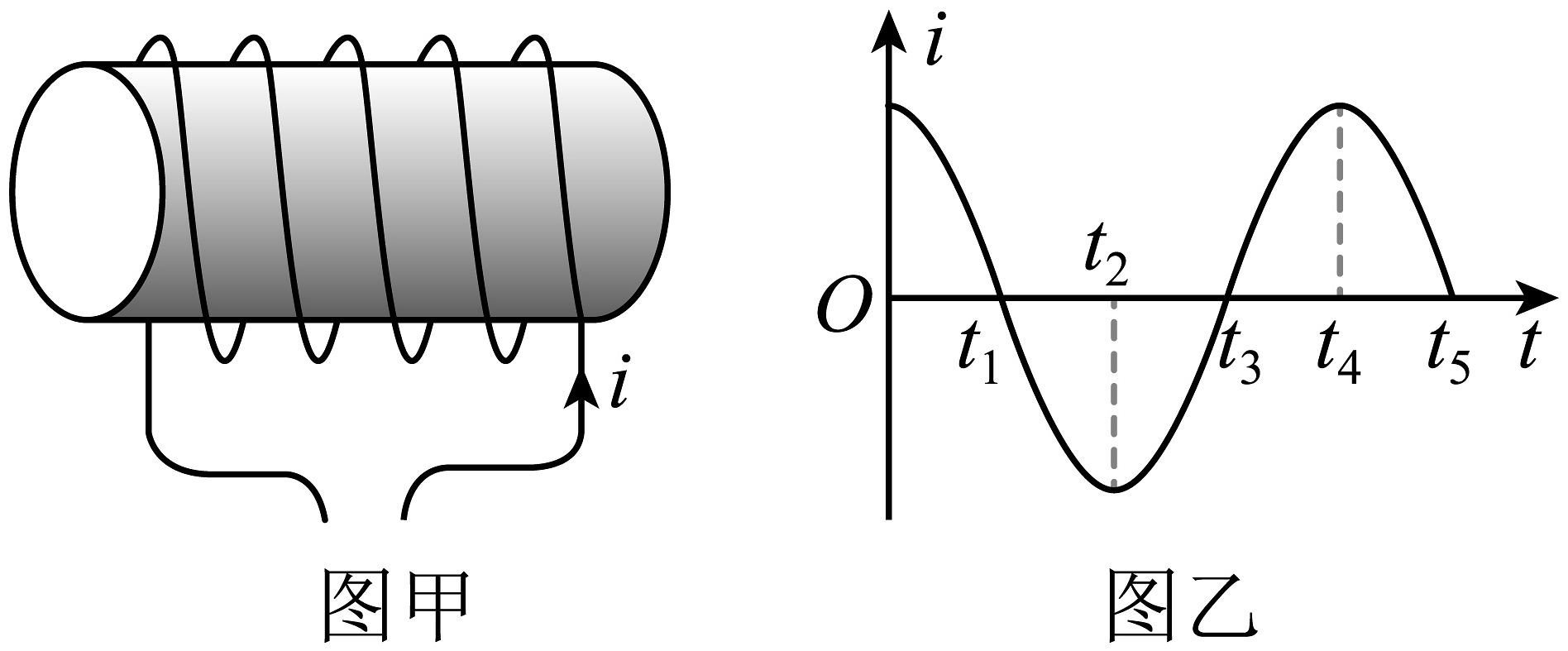

15、某企业应用电磁感应产生的涡流加热金属产品，其工作原理图如图甲所示。线圈中通过的电流i与时间t的关系如图乙所示（图甲中所示的电流方向为正）。则置于线圈中的圆柱形金属导体在时间内产生的涡流（从左向右观察）（ ）
A、顺时针方向，逐渐增大 B、顺时针方向，逐渐减小 C、逆时针方向，逐渐增大 D、逆时针方向，逐渐减小 -

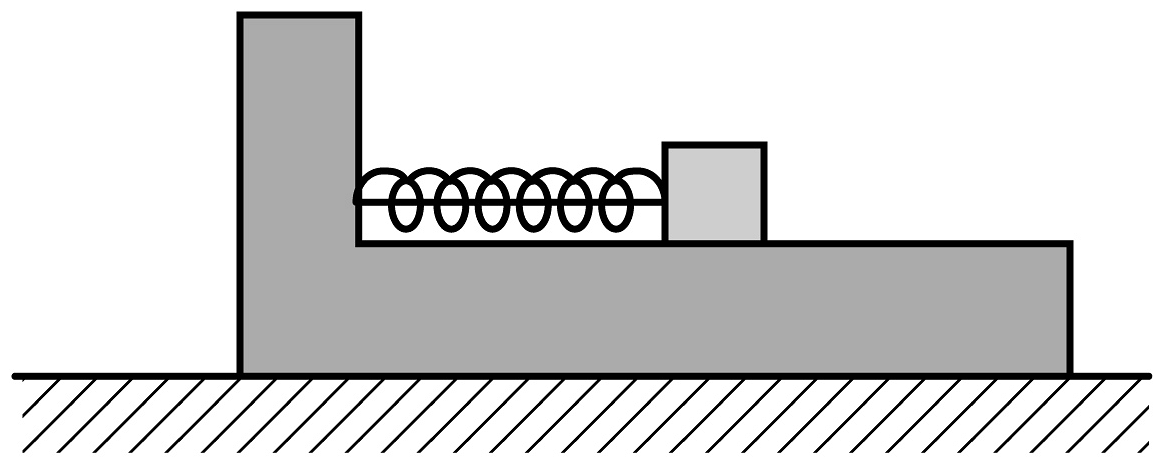

16、如图所示，水平面上放一“L”型框架，其上表面放置一物块，物块和框架之间用轻质弹簧连接。所有接触面光滑，框架足够长。开始时框架和物块均处于静止状态，用细线拉紧弹簧。剪断细线后，则（ ）
A、系统的动量增大 B、系统的机械能增大 C、弹簧原长时物块的动量最大 D、弹簧伸长量最大时框架动量最大 -

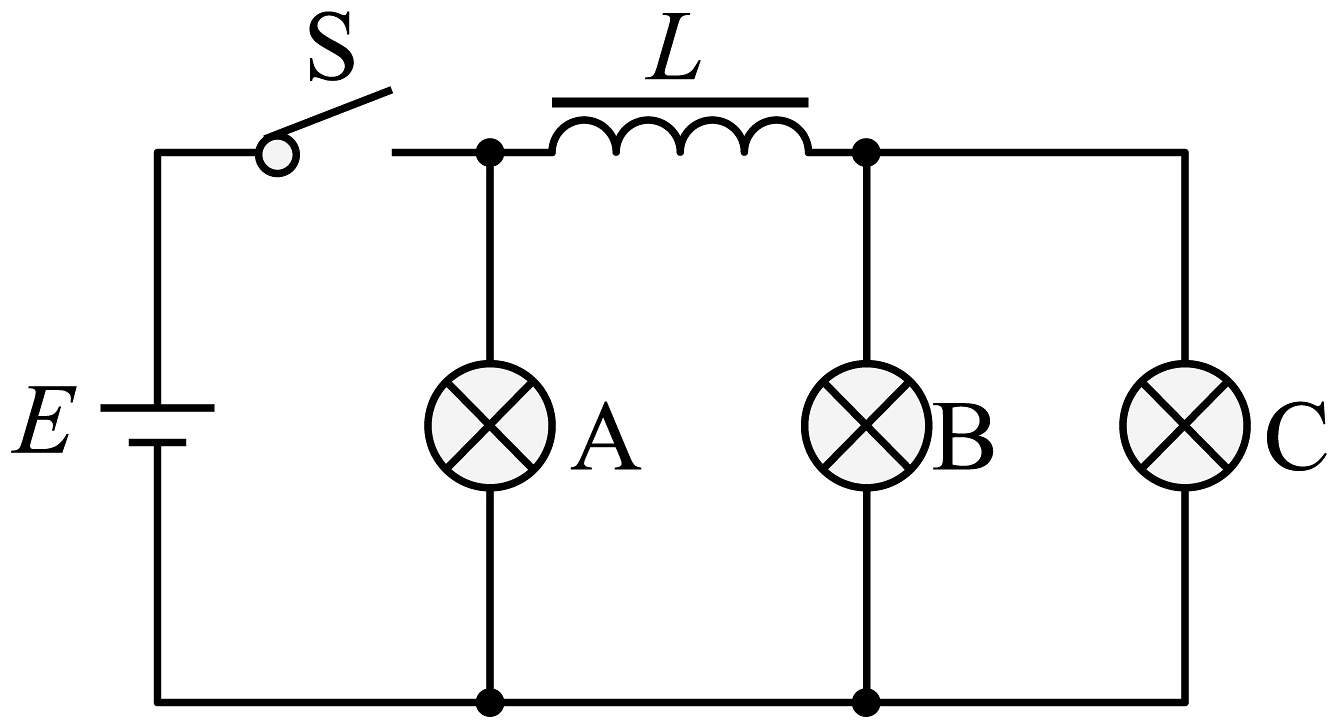

17、如图所示，A、B、C是三只完全相同的灯泡，L是自感系数很大、电阻可忽略不计的自感线圈。下列说法正确的是（ ）
A、闭合开关S瞬间，A、B、C均逐渐变亮 B、闭合开关S瞬间，A和C立即亮、B逐渐变亮 C、断开开关S瞬间，C立即熄灭 D、断开开关S瞬间，A闪亮后逐渐熄灭 -

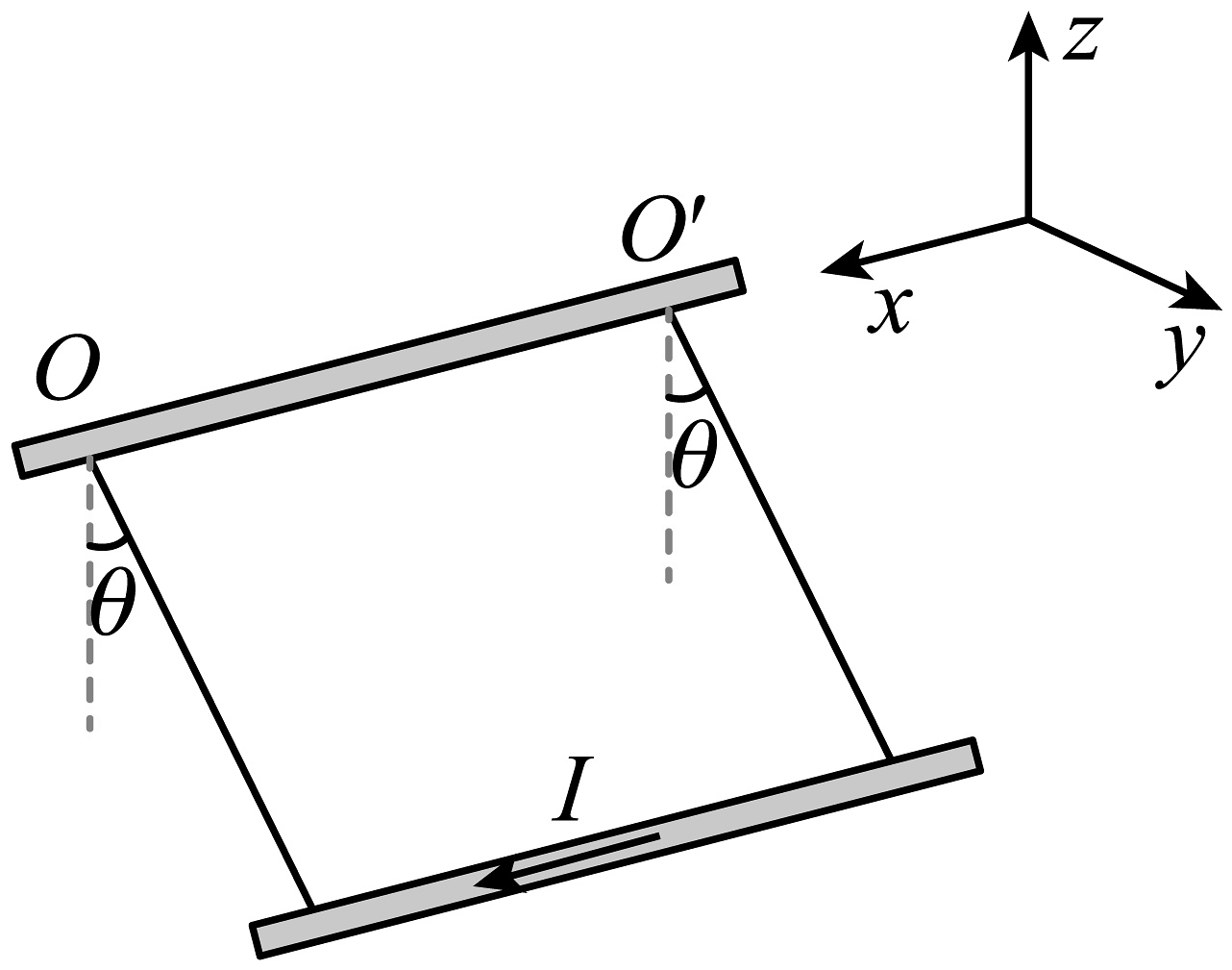

18、如图，金属棒两端由等长的轻质细线水平悬挂，处于沿z轴负方向的匀强磁场中，棒中通以沿x轴正方向的电流I，平衡时两悬线与竖直方向夹角均为θ。若要使θ角变大，正确的操作是（ ）
A、两悬线等长变短 B、磁感应强度变小 C、棒中电流变大 D、金属棒的质量变大 -

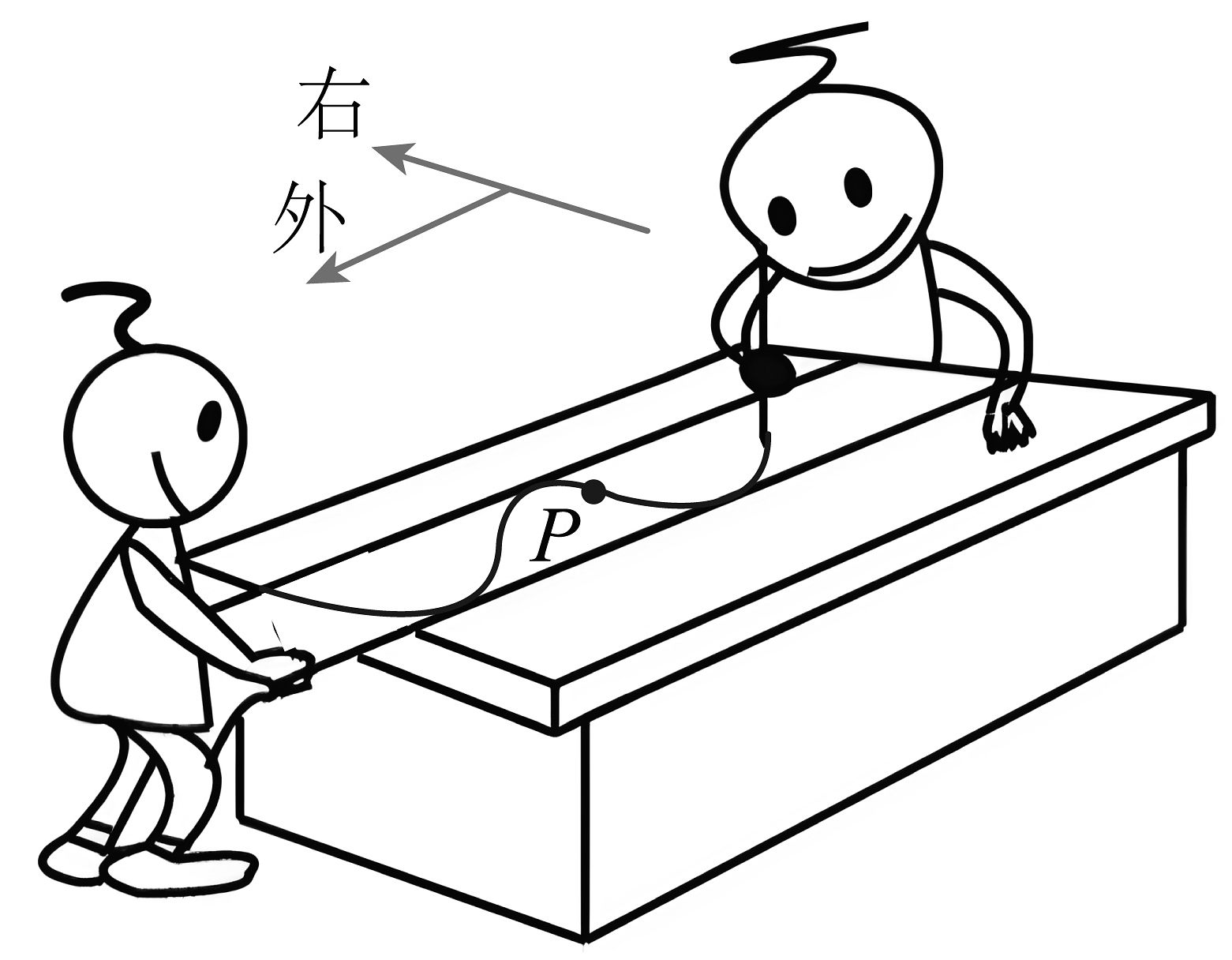

19、如图所示，某同学用手使铅笔尖水平方向左右振动，另一同学匀速向外拖动白纸，纸上就画出一条描述笔尖振动情况的x-t图。笔尖经图中P点时（ ）
A、速度方向水平向左 B、动能正在逐渐减小 C、加速度方水平向向右 D、回复力正在逐渐增大 -

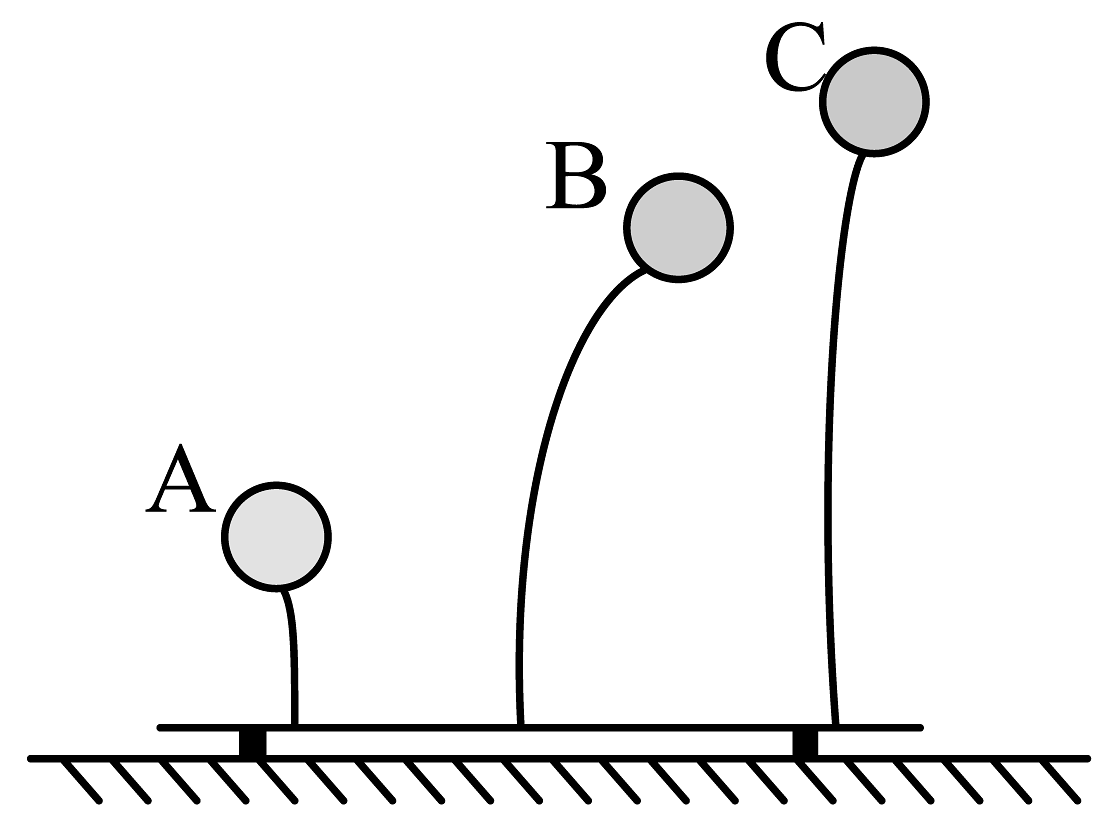

20、如图所示，三根轻质弹性细杆上端分别固定相同的小球、下端固定在一平板上。当平板固定时，杆越长，小球振动周期越大。平板在周期性外力作用下左右振动并带动小球振动，在振动过程中B球的振动幅度最大。则在周期性外力作用下（ ）
A、小球B振动周期最大 B、小球C振动周期最大 C、只有小球B的振动周期与平板振动周期相同 D、三个小球的振动周期均与平板振动周期相同
