1、一带负电的粒子，仅在电场力作用下沿曲线abc从a运动到c（不考虑粒子重力），已知粒子的速率是递增的（虚线是曲线在b点的切线）。关于b点电场强度E的方向，下图示中可能正确的是（ ）A、
B、
C、
D、
-
2、科学家们研发了一种像“橡皮泥”一样的新材料。据称，这种材料可塑性强且可在室温下制造，但导电性却堪比金属，可能会帮助塑造新一代电子设备。如图为一该材料制作的圆柱形导体，现将其压缩，则（ ）
A、该材料的电阻率变小 B、该材料的电阻率变大 C、该材料AB两端的电阻变小 D、该材料AB两端的电阻变大 -
3、一束电子流在U1=4500V的电压作用下得到一定速度后垂直于平行板间的匀强电场飞入两板间的中央，如图所示．若平行板间的距离d=1cm，板长l=5cm，求：
（1）电子进入平行板间的速度多大？
（2）至少在平行板上加多大电U2才能使电子不再飞出平行板？（电子电量1.6×10﹣19C，电子的质量9×10﹣31kg）
-
4、如图所示，已知电阻R1=4.0Ω，R2=6.0Ω，电源内阻r=0.60Ω，电源的总功率P总=40W，电源输出功率P出=37.6W．求：
（1）A、B间的电压U；
（2）电源电动势E；
（3）R3的阻值．
-
5、带电荷量为的粒子只在静电力作用下先后经过电场中的A、B两点，克服静电力做功J，已知B点电势为50V，则
（1）A、B两点间的电势差是多少？
（2）A点的电势是多少？
-
6、用如图所示的电路，测定某电源电动势和内阻。通过多次测量并记录对应的电流表示数和电压表示数 ， 利用这些数据在图中画出了图线。由图线可以得出此干电池的电动势（保留至小数点后两位）、内阻（保留三位有效数字），该实验由于系统误差使电池电动势的测量值（填“偏小”、“偏大”或“不变”）。
-
7、一个电动势为、内电阻为的电池，接上电阻 ， 构成一个闭合电路。关于这个电路，下列说法中正确的是（ ）A、当时，路端电压为 B、当时，路端电压为 C、当时，获得的功率最大 D、当时，电源的效率为
-
8、有两段同种材料的电阻丝，长度相同，横截面的直径之比为dA：dB=1：2，把它们串联在电路中，则下列说法正确的是( )
A、它们的电阻之比RA：RB=4：1 B、通过它们的电流之比IA：IB=1：4 C、两段导体两端电压之比U1：U2=4：1 D、两段电阻丝发热功率之比PA：PB=1：4 -
9、如图是等量异种电荷周围的一些点，O是两电荷连线的中点，B、C是连线上相对O对称的两点，E、F是连线中垂线上也相对O对称的两点，选无限远处电势为零，则以下说法正确的是（ ）
A、B、C两点场强大小相等、方向相同，电势也相等 B、E、F两点场强大小相等、方向相同，电势也相等 C、一负电荷由B沿连线运动到C，则电场力做负功，电势能减小 D、将某一电荷从B点移动到E点所做功等于将该电荷从B点移动到无穷远处所做的功 -
10、如图所示电路中，电压表和电流表均视为理想电表，灯泡L的电阻恒定不变，电源内阻不可忽略。闭合电键S，将滑动变阻器滑片P缓慢向右移动过程中，电压表示数变化量的绝对值为ΔU电流表示数变化量的绝对值为ΔI，则下列判断正确的是（ ）
A、灯泡变暗 B、电容器的带电量变大 C、不变 D、电源的效率增大 -
11、3V电压表的内阻是R=2000Ω，现欲把此电压表改装成量程为30 V的电压表，正确的方法是（ ）A、应串联一个0.1 Ω的电阻 B、应并联一个0.1 Ω的电阻 C、应串联一个18000 Ω的电阻 D、应并联一个18000 Ω的电阻
-
12、如图所示为A、B两电阻的伏安特性曲线，关于两电阻的描述正确的是（ ）
A、电阻A的阻值随电流的增大而减小，电阻B的阻值不变 B、在两图线交点处，电阻A的阻值等于电阻B的阻值 C、在两图线交点处，电阻A的阻值大于电阻B的阻值 D、在两图线交点处，电阻A的阻值小于电阻B的阻值 -

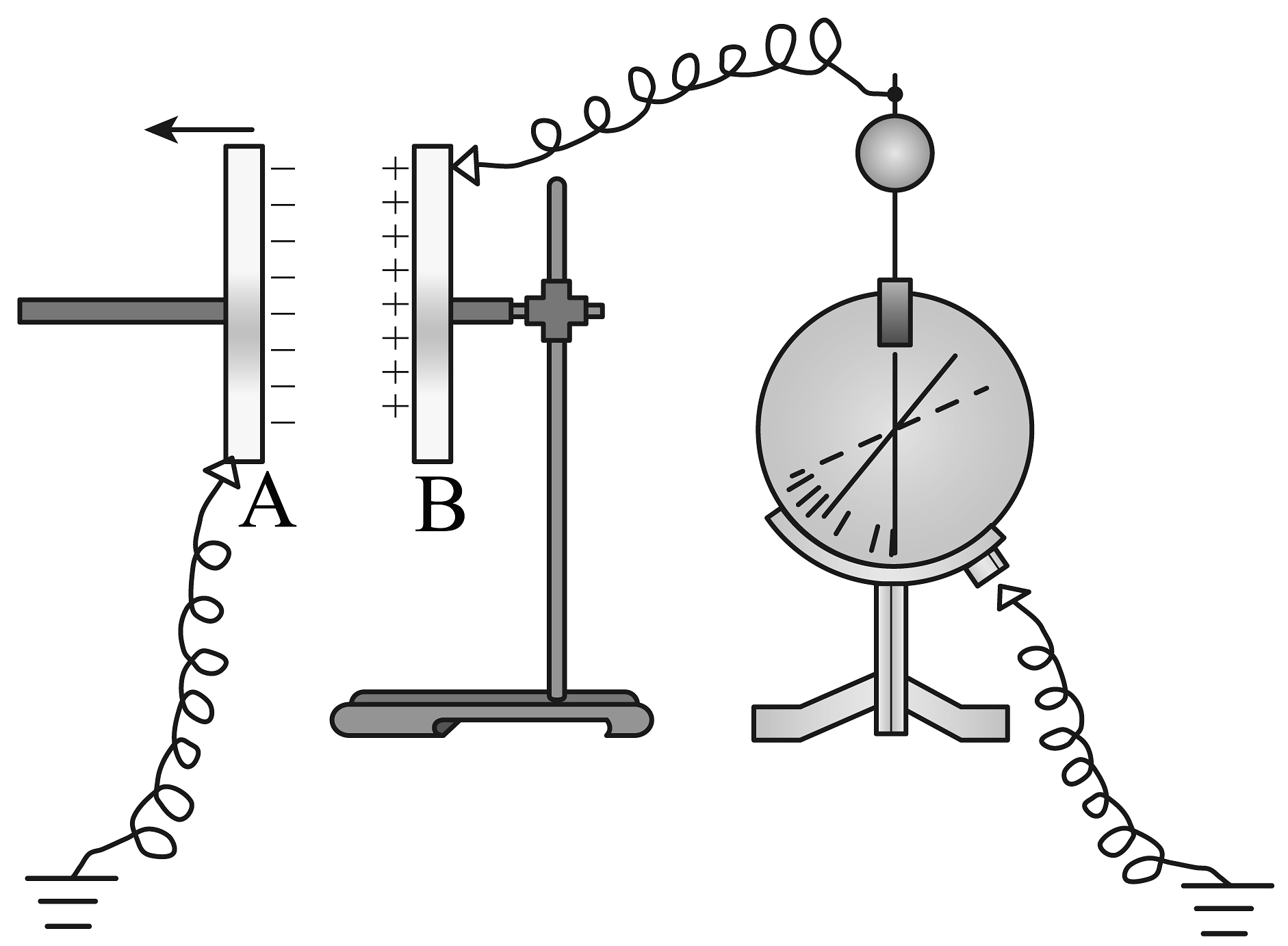

13、如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变A。B两极板带的电量而将A极板向左移动，增大电容器两极板间的距离时，那么静电计指针的偏转角度（ ）
A、一定减小 B、一定增大 C、一定不变 D、可能不变 -
14、如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子仅在电场力作用下以某一初速度沿电场线由A运动到B的过程中，动能减小，则（ ）
A、场强大小EA>EB B、电势φA<φB C、电场线方向由B指向A D、若Q为负电荷，则Q在B点右侧 -
15、如图所示，半径R=35cm的环形塑料管竖直放置，管的内壁光滑且管的内径远小于环的半径。AC为该环的竖直直径，BD为该环的水平直径，在直径BD及其以下部分有方向水平向左，场强大小E=5 N/C的匀强电场。当将一质量m=0.4kg，电荷q=+0.8 C的小球从管中B点由静止开始释放，g取10 m/s2 ， 求：
（1）小球第一次经过C点和A点时对管壁的压力大小之比；
（2） 小球第二次和第一次经过A点时对管壁的压力大小之比。
-
16、小明妈妈新购买了一只苏泊尔SWJ-50型电热水壶，其铭牌如图所示。小明在一个标准气压下，发现将一满壶初温为20 ℃的水在电热水壶正常工作时恰好烧开的时间为5 min。[已知c水=4.2×103J/（kg•℃），电热水壶发热电阻丝的电阻不变]
(1)求水吸收的热量；
(2)求消耗的电能；
(3)小明发现在用电高峰时，同样烧开一满壶初温为20 ℃的水需要的时间是363 s，求电热水壶两端的实际电压。（设电热水壶的加热效率相同）
型号
WSJ﹣50
额定电压
220 V
额定功率
800 W
水壶容积
500 mL
-
17、如图所示，为电动机提升重物的装置，电动机线圈电阻为r=1Ω，电动机两端电压为5V，电路中的电流为1A，物体A重20N，不计摩擦力，求：
（1）电动机线圈电阻上消耗的热功率是多少？
（2）电动机输入功率和输出功率各是多少？
（3）这台电动机的机械效率是多少？
-
18、用游标卡尺测量某物体的厚度时，示数如图所示，此示数为mm．
-
19、研究与平行板电容器电容有关因素时，用一平行板电容器与一静电计连接，平行板电容器b板和静电计外壳接地，实验装置如图所示，下列说法正确的是（ ）
A、实验时，静电计的指针偏转角度大小反应两平行板电容器间的电势差大小 B、实验中，只将电容器b板向上平移，静电计指针的张角变小 C、实验中，只在极板间插入有机玻璃板，静电计指针的张角变小 D、实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大 -
20、在某次创新实验大赛中，一实验小组需要使用量程为（0~3A）的电流表和量程为（0~15V）的电压表。主办方仅给提供一只毫安表（内阻Rg=99Ω，满偏电流Ig=6mA），定值电阻R1=1Ω，以及0~9999.9Ω的变阻箱R2。该实验小组根据实验器材设计的电路如图所示，则（ ）
A、电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R2=40Ω B、电键K掷于1时，可改装成量程为0~15V的电压表，此时R2=2401Ω C、电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R2=400Ω D、电键K掷于2时，可改装成量程为0~15V的电压表，此时R2 =24Ω
