1、在光电效应实验中，小张同学分别用甲光、乙光、丙光照射同一光电管，得到了三条光电流与电压之间的关系曲线，如图所示．则可判断出（　　）

A、甲光的频率大于乙光的频率 B、甲光的强度大于乙光的强度 C、丙光照射时此光电管的逸出功大于乙光照射时的逸出功 D、甲光照射时光电子最大初动能大于丙光照射时光电子最大初动能

查看解析
2、我国研制新一代可控核聚变研究装置“中国环流器二号M”（又被称为“人造太阳”）在2020年12月4日在成都建成并实现首次发电。其所发生的可控核聚变方程是 $_{1}^{2} H + _{1}^{3} H \to _{2}^{4} He + X$ ，已知 $_{1}^{2} H$ 、 $_{1}^{3} H$ 、 $_{2}^{4} He$ 和 $X$ 的质量分别为 $m_{1}$ 、 $m_{2}$ 、 $m_{3}$ 和 $m_{4}$ ，真空中的光速为 $c$ 。下列说法正确的是（　　）

A、 $X$ 是电子 B、大亚湾核电站就是利用此核反应发电 C、该核反应所释放的核能为 $Δ E = (m_{1} + m_{2} - m_{3} - m_{4}) c^{2}$ D、 $_{1}^{2} H$ 、 $_{1}^{3} H$ 的比结合能大于 $_{2}^{4} He$ 的比结合能

查看解析
3、如图所示为一交流发电机的原理示意图，其中矩形线圈 $a b c d$ 的边长 $a b = c d = 50 cm$ ， $b c = a d = 20 cm$ ，匝数 $N = 100$ ，线圈的总电阻 $r = 0.20 Ω$ ，线圈在磁感强度 $B = 0.050 T$ 的匀强磁场中绕垂直于磁场的转轴 $O O^{'}$ 匀速转动，转速 $n = 50 r / s$ 。线圈两端通过电刷E，F与阻值 $R = 4.8 Ω$ 的定值电阻连接。计算时 $π$ 取3。
（1）从线圈经过中性面开始计时，写出线圈中感应电动势随时间变化的函数表达式；
（2）求此发电机在上述工作状态下的输出功率；
（3）求从线圈经过中性面开始计时，经过 $\frac{1}{2} T$ 时间通过电阻R的电荷量。

查看解析
4、如图所示，关于电磁现象，下列说法正确的是（　　）

A、甲图，用细金属丝将直导线水平悬挂在磁铁的两极间，当通以如图所示的电流时，导线会向左摆动一定角度 B、乙图，是真空冶炼炉，当炉外线圈通入高频交流电时，铁块中产生涡流，从而产生大量热量，冶炼金属 C、丙图，通电线圈在磁场作用下转动，机械能转化为电能 D、丁图，当用力让线圈发生转动时，电流表就有电流通过，利用此原理可制成电动机

查看解析
5、如图所示，是处于竖直平面内某探究装置的示意图，它由水平弹射装置Q、圆心角为 $α = 60 °$ 的光滑圆弧轨道AB、水平轨道BC、水平传送带MN、光滑水平轨道DE和倾角为30°的光滑且足够长的斜面EF组成。弹射装置Q距离水平轨道BCDE的高度 $h = 2 . 6m$ ， B点位于圆弧轨道圆心O点的正下方，BC、MN、DE位于同一水平面上，各处光滑连接。已知可视为质点的滑块质量 $m = 0. 2kg$ ，圆弧轨道AB的半径 $R = 1 . 6m$ ，轨道BC长度 $l_{B C} = 2 . 5m$ ，传送带MN长度 $l_{M N} = 2m$ ，滑块与轨道BC间的动摩擦因数为 $μ_{1} = 0. 4$ 、与传带MN间的动摩擦因数为 $μ_{2} = 0.5$ ，其它摩擦和阻力均不计， $\sin 60 ° = \frac{\sqrt{3}}{2}$ ， $\cos 60 ° = \frac{1}{2}$ 。滑块在弹射装置作用下以某一速度离开平台P做平抛运动，恰好可以沿切线方向进入圆弧轨道AB，传送带以一定的速度v（ $v \leq 6m / s$ ）逆时针转动。求：
（1）水平弹射装置对滑块做的功；
（2）滑块第一次运动到B处时，对圆弧轨道的压力；
（3）滑块最终静止在轨道BC时的位置距B的距离与传送带速度v的关系。

查看解析
6、如图甲是某XCT机的实物图。其产生X射线主要部分的示意图如图乙所示，图中P、Q之间的加速电压为 $U_{0} = 1.82 \times 10^{4} V$ ， M、N两板之间的偏转电压为U，电子从电子枪逸出后沿图中虚线 $O O^{'}$ 射入，经加速电场、偏转电场区域后，打到水平靶台的中心点C，产生X射线（图中虚线箭头所示）。已知电子质量 $m = 9.1 \times 10^{- 31} kg$ ，电荷量为 $e = 1.6 \times 10^{- 19} C$ ，偏转极板M、N长 $L = 20 cm$ ，间距 $d = 16cm$ ，虚线 $O O^{'}$ 距离靶台竖直高度为 $h = 30 cm$ ，靶台水平位置可以调节，不考虑电子的重力、电子间相互作用力及电子从电子枪逸出时的初速度大小，不计空气阻力。求：
（1）电子进入偏转电场区域时速度的大小；
（2）若M、N两板之间电压大小 $U = 2.184 \times 10^{4} V$ 时，为使X射线击中靶台中心点C，靶台中心点C离N板右侧的水平距离；
（3）在（2）中，电子刚出偏转电场区域时的速度；
（4）在电场区域由于电子重力远小于电场力，所以电子的重力可忽略不计，试说明为什么电子飞出偏转电场区域后，重力仍可忽略不计。

查看解析

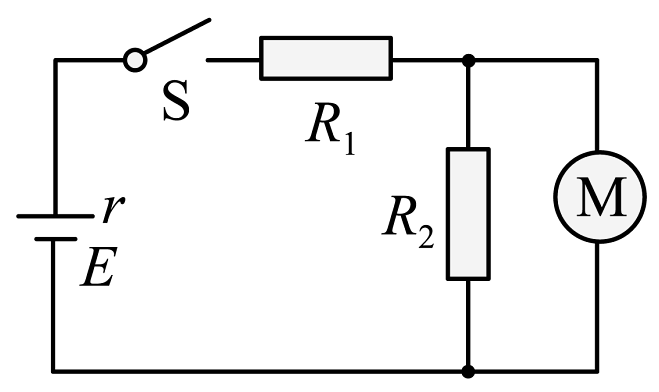

7、如图，电源电动势为12V，内阻为2Ω，电阻 $R_{1}$ 为1Ω， $R_{2}$ 为6Ω。开关闭合后，电动机恰好正常工作。已知电动机额定电压U为6V，线圈电阻 $R_{M}$ 为0.5Ω，问：
（1）电动机正常工作时通过 $R_{2}$ 的电流多大？
（2）电动机正常工作时产生的机械功率是多大？
（3）若 $R_{1}$ 、 $R_{2}$ 电阻可调，在确保电动机正常工作的前提下，当 $R_{1}$ 的阻值多大时， $R_{1}$ 消耗的电功率最大？此时 $R_{2}$ 的阻值多大？

查看解析
8、如图所示，绝缘水平地面B点左侧空间存在水平向左的匀强电场，B点右侧空间无电场。现有一带负电、电荷量 $q = 1.0 \times 10^{- 4} C$ ，质量 $m = 1.0 kg$ 小滑块（电量保持不变），从距B点 $L_{1} = 8m$ 的A点静止释放，最后停在距B点 $L_{2} = 2m$ 的C点，整个过程用时5s，求：
（1）滑行过程中的最大速度 $v_{m}$ 的大小；
（2）减速运动时的加速度 $a_{2}$ ；
（3）匀强电场的电场强度E的大小。

查看解析
9、某实验小组为尽量准确测定电池组的电动势和内阻，实验室提供以下器材：
A.待测电池组（电动势约为3V，内阻约为1Ω）
B.电压表（量程0~3V，内阻约为3kΩ）
C.电流表（量程0~0.6A，内阻为3.0Ω）
D.电流表（量程0~3.0A，内阻约为0.2Ω）
E.滑动变阻器（0~20Ω，额定电流2.0A）
F.滑动变阻器（0~1kΩ，额定电流0.5A）
G.开关、导线若干

(1)、滑动变阻器应选用（选填“E”或“F”）。

(2)、如图甲所示，部分导线已连接，为完成实验，请在图中把导线补充完整。

(3)、电路连接后，进行实验，得到了几组电压表读数U和对应的电流表读数I，并作出 $U - I$ 图像，如图乙所示。根据图像可知，电池组的电动势为V（结果保留三位有效数字），内阻为Ω（结果保留两位有效数字）。

(4)、实验中电流表的内阻对于电动势和内阻的测量值造成系统误差（填“会”或“不会）。

查看解析
10、

(1)、如图甲是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为mA；若选用倍率为“×10”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为Ω。

(2)、利用游标卡尺测量圆筒形盛水容器的内径，应使用图乙中的（选填“A”、“B”或“C”）进行测量，示数如图丙所示，其值为mm。

查看解析
11、某同学做“探究加速度与物体受力、物体质量关系”的实验。采用如图甲所示的实验装置，让槽码通过细绳拖动小车在长木板上做匀加速直线运动。

(1)、为完成实验，除图中已有的器材，还需要交流电源、天平（含配套砝码）和。

(2)、如图甲，关于本实验，下列说法正确的是______。

A、应适当调节滑轮高度，使线与桌面平行，确保小车能做匀加速直线运动 B、此时有可能正在进行“补偿阻力”的实验操作 C、实验时小车应从靠近打点计时器处静止释放 D、电火花计时器的工作电压应为交流8V

(3)、如图乙，是某同学挑选的一条较为清晰的纸带，并选取了部分点为计数点（计数点间的距离如图）。已知打点计时器打点的时间间隔 $T = 0.0 2s$ ，由图可知小车做匀加速直线运动的加速度 $a =$ $m / s^{2}$ （保留三位有效数字）。据此可知本次实验操作中存在不合理之处在于。

查看解析
12、小明用额定功率为1200W、最大拉力为300N的提升装置，把静置于地面的质量为20kg的重物竖直提升到高为85.2m的平台，先加速再匀速，最后做加速度大小不超过 $5m / s^{2}$ 的匀减速运动，到达平台速度刚好为零，若要提升重物的时间最短，则下列说法正确的是（　　）

A、整个过程中最大加速度为 $15m / s^{2}$ B、匀减速运动的位移大小为3.6m C、静止开始匀加速的时间为1.2s D、提升重物的最短时间为15.5s

查看解析

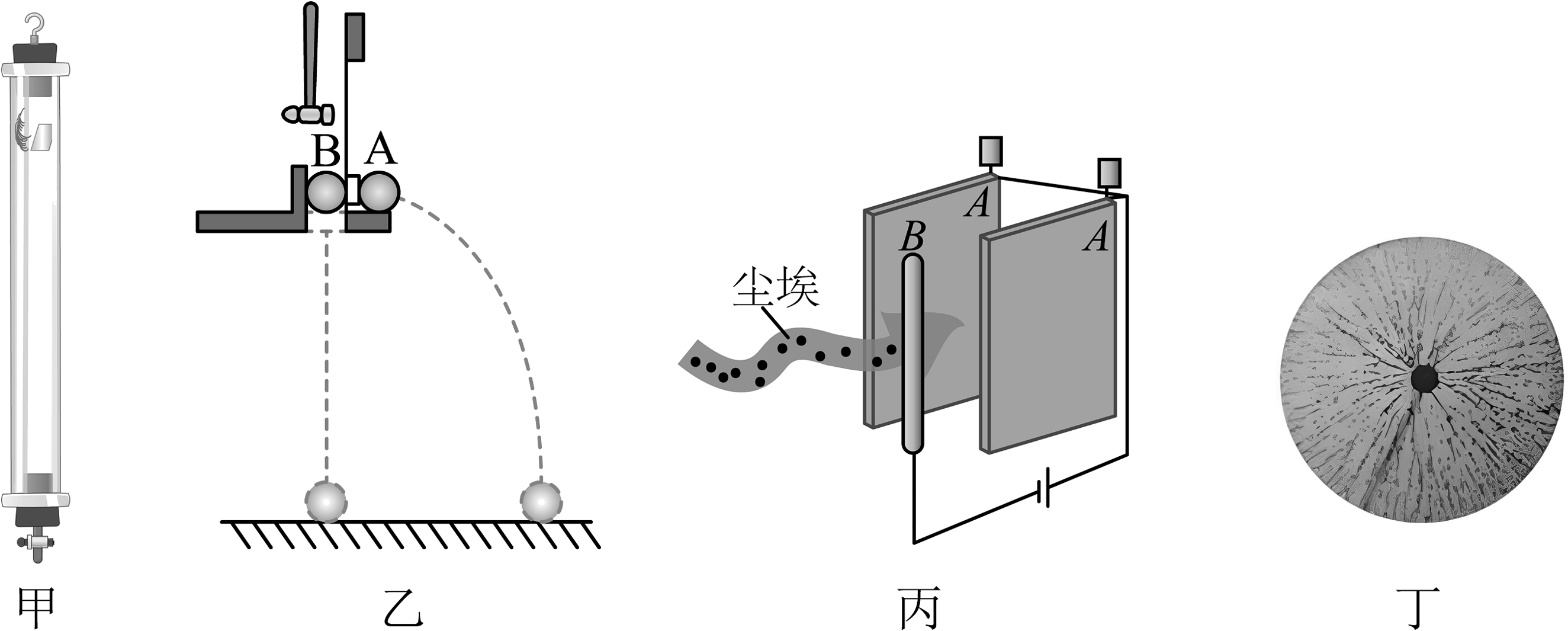

13、下列四幅图所涉及的物理现象或原理，表述正确的是（　　）

A、如图甲，若把真空的牛顿管置于绕地飞行的空间站内，那么铁片和羽毛从管顶同时释放后将同时到达管底 B、如图乙，小锤击打金属片后，可以观察到A、B两球同时落地，此现象说明平抛运动竖直方向的分运动为自由落体运动 C、如图丙，当收集器A和线状电离器B接通高压电源后，粉尘被吸附到正极A上，最后在重力作用下落入下面的漏斗中，达到除尘效果 D、如图丁，把头发碎屑悬浮在蓖麻油里，加上电场，可以模拟点电荷周围电场线的分布情况，图中头发碎屑的疏密程度可以反映电场强度的大小

查看解析
14、如图所示，环形塑料管半径为R，竖直放置，且管的内径远小于环的半径，ab为该环的水平直径，环的ab及其以下部分处于水平向左的匀强电场中，管的内壁光滑。现将一质量为m，电荷量为q的小球从管中a点由静止开始释放，已知 $E = \frac{3 m g}{4 q}$ ，小球可以运动过b点。则下列说法正确的是（　　）

A、小球释放后的运动过程中机械能守恒 B、小球每周的运动过程中最大速度在圆弧ad之间，且与od之间的夹角为37° C、小球释放后，第一次经过最低点d和最高点c时，对管壁的压力之比为9∶2 D、小球释放后，第二次恰好到达b点时，对管壁的压力大小为 $\frac{27 m g}{4}$

查看解析
15、如图所示，电源电动势为E，内阻为r，电压表为理想电表V，平行板电容器的下极板N接地，当开关S闭合稳定后，两板中间位置Q处有一带负电的粒子恰好静止。 $R_{1}$ 、 $R_{2}$ 为定值电阻，滑动变阻器R的滑动触点为P。则（　　）

A、上极板M向下移动时，电容器的电容减小 B、下极板N向下移动时，Q点的电势升高 C、触点P向b端移动时，流经R的电流方向为 $P \to b$ D、触点P向b端移动时，电容器两板间的粒子将向下运动

查看解析
16、随着生活条件的改善，越来越多的人喜欢上了电动牙刷（如图所示），电动牙刷通过电动机芯的快速旋转或振动，使刷头产生高频振动，瞬间将牙膏分解成细微泡沫，深入清洁牙缝，与此同时，刷毛的颤动能促进口腔的血液循环，对牙龈组织有按摩效果。下列表格中是一款充电式电动牙刷铭牌上的参数，下列选项正确的是（　　）
充电器输入电压
AC 220V
充电器输出电压
DC 5V
充电器输出电流
50mA
电池容量
600mA·h
电动牙刷额定功率
1.3W
电动牙刷额定电压
DC 3.7V

A、电动牙刷工作时的额定电流为50mA B、正常刷牙3min，牙刷每次消耗的能量约为3.9J C、电池充满电后总电量为600C D、电动牙刷充电时，从无电状态到满电状态所需时间约为12h

查看解析
17、如图所示，虚线a、b、c、d、f、g代表电场内平行且间距相等的一组等势面，已知等势面b的电势为4V。一α粒子（ $_{2}^{4} He$ ）经过等势面a时的动能为20eV，经过等势面d时的动能为8eV，不计α粒子重力。下列说法错误的是（　　）

A、等势面d的电势为0V B、α粒子可能到达不到等势面f C、α粒子最远可能到达等势面g D、电场一定是匀强电场

查看解析
18、均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。如图所示，一半径为R的球壳表面均匀带有正电荷，电荷量为2q，O为球心，直线ab是过球壳中心的一条水平线，球壳表面与直线ab交于C、D两点，直线ab上有两点P、Q，且 $P C = D Q = R$ 。现垂直于CD将球面均分为左右两部分，并把右半部分移去，左半球面所带电荷仍均匀分布，此时P点电场强度大小为E，则Q点的电场强度大小为（　　）

A、 $\frac{k q}{2 R^{2}}$ B、 $\frac{k q}{4 R^{2}}$ C、 $\frac{k q}{4 R^{2}} + E$ D、 $\frac{k q}{2 R^{2}} - E$

查看解析
19、如图所示，在平直公路上行驶的箱式货车内，用轻绳AO、BO在O点悬挂质量为5kg的重物，轻绳AO、BO与车顶部夹角分别为30°、60°。在汽车加速行驶过程中，为保持重物悬挂在O点位置不动，重力加速度为g，箱式货车的最大加速度（　　）

A、 $\frac{g}{2}$ B、 $\frac{\sqrt{3} g}{3}$ C、 $\frac{\sqrt{3} g}{2}$ D、 $\sqrt{3} g$

查看解析
20、如图所示，从一根内壁光滑的空心竖直钢管A的上端边缘，紧贴钢管管壁方向向管内水平抛入一钢球，球一直沿管壁做曲线运动直至落地。若换一根等高但内径更大的内壁光滑的空心竖直管B，用同样的方法抛入此钢球，下列说法正确的是（　　）

A、球在两管中的运动时间一样长 B、两球都做匀变速曲线运动 C、水平抛入的初速度大小不可能相同 D、小钢球落地时的速度第二种情况更大

查看解析
