1、

(1)、如图1是双量程电压表的原理图，它有两个量程分别为0~3V和0~15V，则使用a、b两端时量程应为V，已知表头内阻为15Ω，满偏电流为4mA，则R₁=Ω。

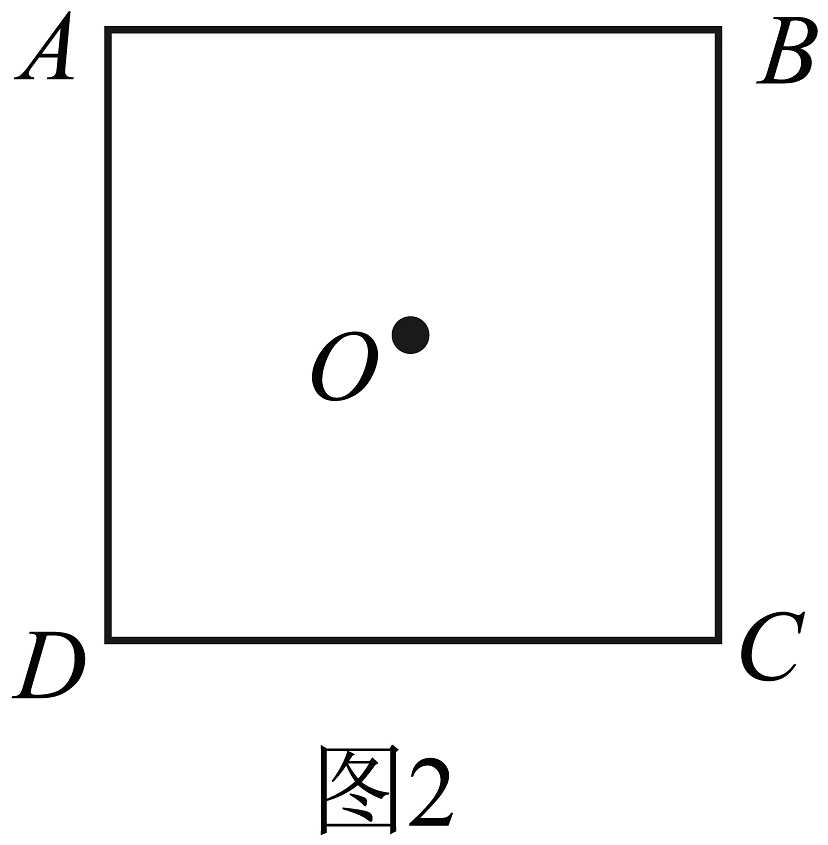

(2)、如图2所示，在边长为L的正方形四个顶点A、B、C、D上依次放置电荷量为+q、+q、+q和-q的点电荷，则正方形中心O点的电场强度大小为，方向为。

(3)、如图3所示，光滑绝缘细杆竖直放置，与以正点电荷Q为圆心的圆周交于B、C两点。质量为m、电荷量为+q的有孔小球从杆上A点无初速度滑下，已知AB=BC=h，小球滑到B点时的速度大小为 $\sqrt{g h}$ ，则C、A两点间的电势差U_CA=。

查看解析
2、边界MN将空间分成上下两个区域Ⅰ、Ⅱ。在区域Ⅱ中有竖直向上的匀强电场，在区域Ⅰ中离边界某一高度由静止释放一质量为m、电荷量为+q的小球A，如图甲；小球运动的v-t图像如图乙。不计空气阻力，则（　　）

A、小球受到的重力与电场力之比为2：3 B、整个向下运动过程中，重力做功与克服电场力做功之比为2：1 C、在t=6s时，小球经过边界MN D、若规定MN所在平面电势为零，则运动到最低点的电势为 $\frac{3 m v_{1}^{2}}{2 q}$

查看解析
3、如图所示，竖直平面内有水平方向的匀强电场E，A点与B点的连线垂直电场线，两个完全相同的带等量正电荷的粒子，以相同大小的初速度v₀分别从A和B点沿不同方向开始运动，之后都能到达电场中的N点，粒子的重力不计，下列说法正确的是（　　）

A、两粒子到达N点所用的时间可能相等 B、两粒子到达N点时的速度大小一定相等 C、两粒子在N点时的动能可能小于各自初始点的动能 D、两粒子整个运动过程机械能的增加量一定相等

查看解析
4、如图，匀强电场区域内，由a、b、c、d、a^'、b^'、c^'、d^'作为顶点构成一正方体空间，电场方向与面abcd垂直。若在c点固定一正点电荷，则（　　）

A、b、d两点的电场强度大小相等 B、b^'、d^'两点的电场强度不同 C、a、b两点的电场强度大小相等 D、a^'、b^'两点的电场强度相同

查看解析

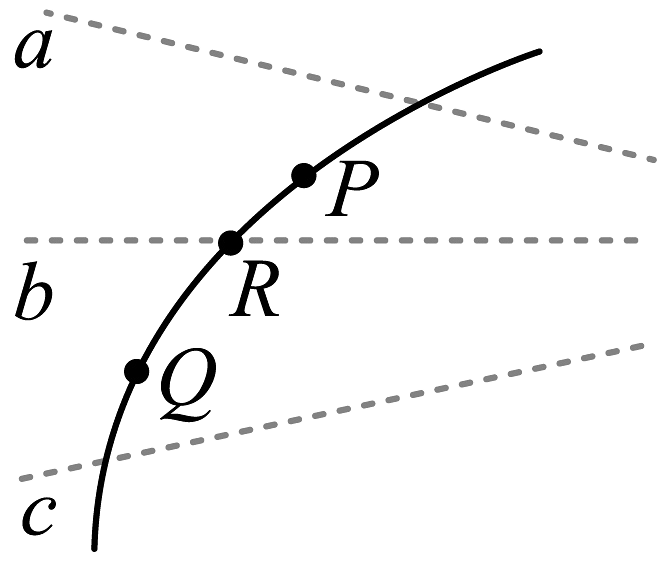

5、如图所示，虚线a、b、c代表某一电场中的三个等势面，相邻等势面之间的电势差相等，实线为一带正电的粒子仅在静电力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，其中R在等势面b上．下列判断正确的是（）

A、带电粒子在P点的电势能比在Q点的大 B、三个等势面中，a的电势最低 C、带电粒子在P点的加速度比在Q点的小 D、带电粒子在R点的加速度方向沿虚线b向右

查看解析

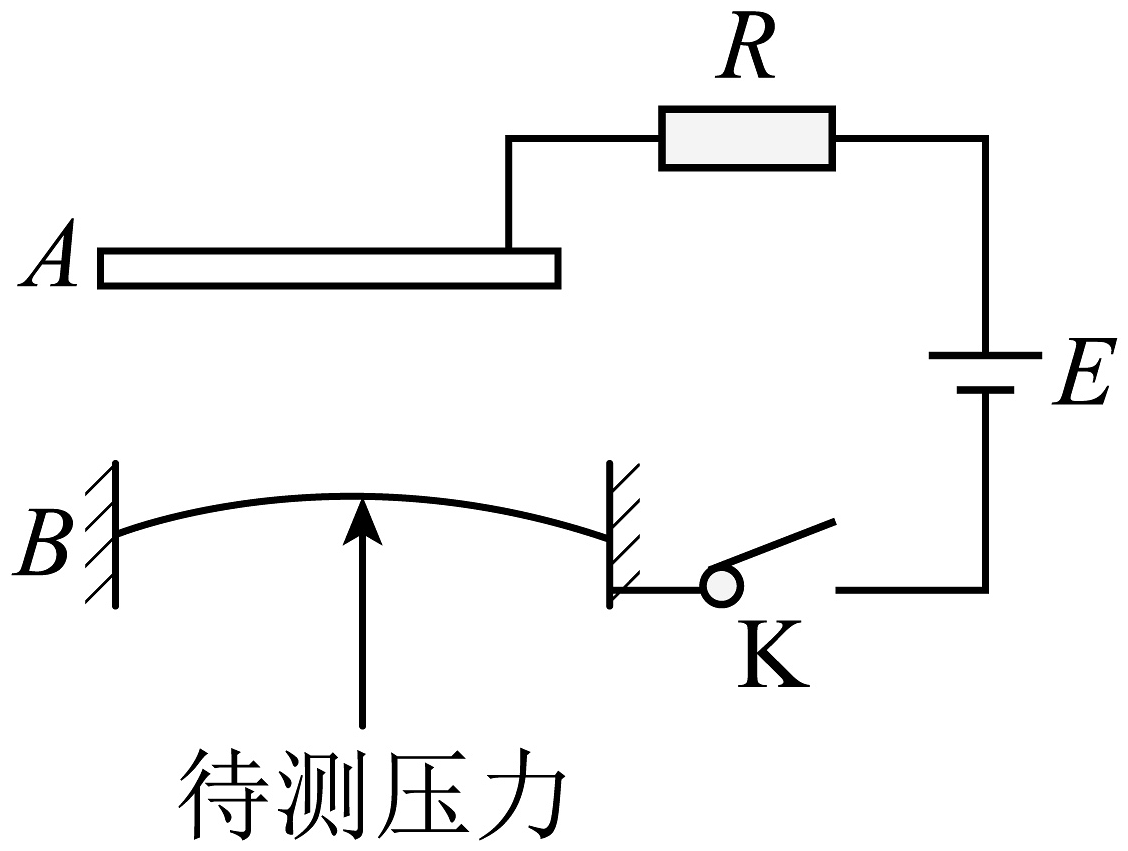

6、传感器是一种采集信息的重要器件。如图所示电路为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。下列说法中正确的是（　　）

A、当待测压力增大时，则电容器的电容将减小 B、闭合K，当待测压力增大时，则有向右的电流通过R C、断开K，当待测压力减小时，则电容器所带的电量减小 D、断开K，当待测压力减小时，则两极板问的电势差增大

查看解析
7、如图所示的电路中，通过R₁的电流是3A，已知R₁=4Ω，R₂=5Ω，R₃=10Ω，则（　　）

A、电路的总电阻是 $6 Ω$ B、通过R₂的电流是4.5A C、ab两端的电压是12V D、ac两端的电压是18V

查看解析
8、一只竖直向上的避雷针发生尖端放电时在空间形成的电场如图，在空间取一条水平线abc和一条圆弧线adc，bd连线为ac连线的中垂线，图中所画电场线关于直线bd对称，以下说法正确的是（　　）

A、adc是一条等势线 B、沿abc移动与沿adc移动点电荷电场力做的功相等 C、a、c两点的电场强度相同 D、正点电荷在b点比在d点受到的电场力大，且在b点比在d点的电势能大

查看解析

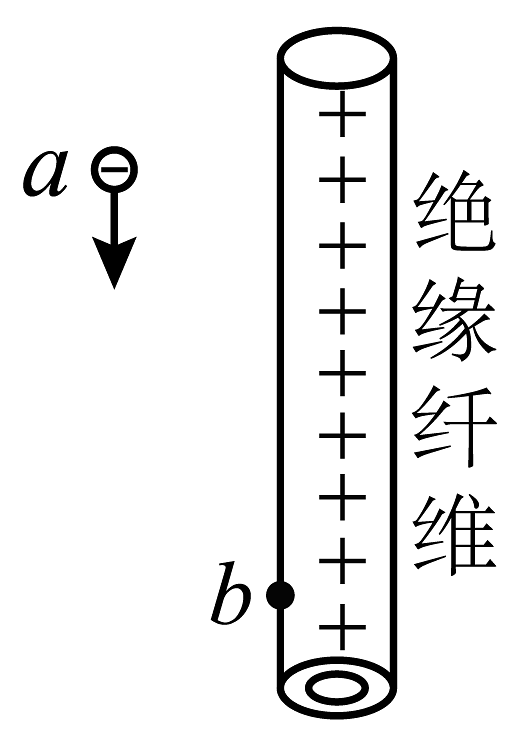

9、医用口罩的熔喷布经过驻极处理可增加静电吸附作用，其中一类吸附过程可作如图简化：经过驻极处理后某根绝缘纤维带有正电荷，其附近a点处的初速度平行于该段直纤维且带负电的颗粒被吸附到纤维上b点，忽略其它电场影响，则（　　）

A、颗粒做匀变速曲线运动 B、颗粒受到的电场力恒定 C、颗粒的电势能逐渐减小 D、a点的电势比b点的高

查看解析
10、如图所示，用一条绝缘细线悬挂一个带电小球，小球质量为m=3.0×10^-²kg，所带电荷量为q=+1.0×10^-⁸C，现加一水平方向的匀强电场，平衡时绝缘细线与竖直方向的夹角为θ=30°，重力加速度g=10m/s² ，则匀强电场的电场强度E大小约为（　　）

A、 $5 \sqrt{3} \times 10^{6}$ V/m B、3×10⁷V/m C、2×10⁷V/m D、5×10⁷V/m

查看解析
11、两个分别带有电荷量 $- Q$ 和 $+ 3 Q$ 的相同金属小球（均可视为点电荷），固定在相距为r的两点处，它们间静电力的大小为F。两小球相互接触后再分开并放到相距为2r的两点处，则两金属小球间静电力的大小变为（　　）

A、 $\frac{1}{12} F$ B、 $16 F$ C、 $\frac{1}{4} F$ D、 $4 F$

查看解析
12、下面是某同学对电场中的一些概念及公式的理解，其中正确的是（　　）

A、由 $E = \frac{F}{q}$ 知，电场中某点的电场强度与试探电荷所带的电荷量成反比 B、由 $C = \frac{Q}{U}$ 知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比 C、由 $E = k \frac{Q}{r^{2}}$ 知，电场中某点的电场强度与场源电荷所带的电荷量无关 D、由 $U_{A B} = \frac{W_{A B}}{q}$ 知，将所带电荷量为 $1 C$ 的正电荷，从A点移动到B点电场力做功为 $- 1 J$ ，则A、B两点间的电势差为 $- 1 V$

查看解析
13、如图所示，电子由静止出发经过加速电场，再经偏转电场后射出电场，其中加速电压 $U_{1}$ ，偏转电压 $U_{2}$ ，偏转极板长L，相距d。电子质量m，电荷量e。（重力不计）。求：
（1）电子离开加速电场时速度 $v_{0}$ 大小；
（2）电子离开偏转电场时竖直方向发生的位移y；
（3）若取走加速板 $U_{1}$ ，紧挨偏转电场中线左端射入初速度为 $v_{1}$ 的带电小球，小球质量为 $m_{1}$ 、带电量为q（q>0），改变偏转电场方向（上极板带负电，下极板带正电），要使小球射出偏转电场，求 $U_{2}$ 的范围（重力加速度为g）。

查看解析
14、如图所示，在沿水平方向的匀强电场中有一固定点O，用一根长度为 $l = 0.40 m$ 的绝缘细线把质量为 $m = 0.10 kg$ 、带有正电荷的金属小球悬挂在O点，小球静止在B点时细线与竖直方向的夹角为 $θ = 37 °$ ，现将小球拉至位置A使细线水平后由静止释放，g取10 ${m/s}^{2}$ ， $\sin 37 ° = 0.60$ ， $\cos 37 ° = 0.80$ ，求：
（1）小球通过最低点C速度大小；
（2）小球通过最低点C时细线受到拉力的大小；
（3）小球运动过程中的最大速度的大小。

查看解析
15、一电量为 $q = + 1.0 \times 10^{- 8} C$ 的试探电荷，放在A点时所受电场力大小是 $F = 2.0 \times 10^{- 5} N$ 。将它从电场中A点移到零电势O点处时，电场力做功 $W = 2.0 \times 10^{- 6} J$ ，选取无穷远处为零电势点，求：

(1)、A点处的电场强度E的大小；

(2)、电势差U_AO；

(3)、A点电势φ_A；

(4)、电量为 $q^{'} = - 1.0 \times 10^{- 8} C$ 的电荷在A点的电势能 $E_{p A}$ 。

查看解析
16、在“用传感器观察电容器的充放电过程”实验中，按图1所示连接电路。电源电动势为6.0V，内阻可以忽略。单刀双掷开关S先跟2相接，某时刻开关改接1，一段时间后，把开关再改接2。实验中使用了电流传感器来采集电流随时间的变化情况。

(1)、开关S改接2后，电容器进行的是（选填“充电”或“放电”）过程。此过程得到的 $I - t$ 图像如图2所示，图中用阴影标记的狭长矩形的面积的物理意义是。如果不改变电路其他参数，只减小电阻R的阻值，则此过程的时间将（选填“缩短”、“不变”或“延长”）。 $I - t$ 曲线与坐标轴所围成的面积将（选填“减小”、“不变”或“增大”）。

(2)、若实验中测得该电容器在整个放电过程中释放的电荷量 $Q = 3 ． 45 \times 10^{- 3} C$ ，则该电容器的电容为 $μF$ （结果保留三位有效数字）。

(3)、关于电容器在整个充、放电过程中的 $q - t$ 图像和 $U_{A B} - t$ 图像的大致形状，可能正确的有______（q为电容器极板所带的电荷量， $U_{A B}$ 为A、B两板的电势差）。

A、 B、 C、 D、

查看解析
17、某物理兴趣小组利用图示装置来探究影响电荷间的静电力的因素。图甲中，A是一个带正电的物体，系在绝缘丝线上的带正电的小球会在静电力的作用下发生偏离，静电力的大小可以通过丝线偏离竖直方向的角度显示出来。他们分别进行了以下操作。
步骤一：把系在丝线上的带电小球先后挂在横杆上的 $P_{1}$ 、 $P_{2}$ 、 $P_{3}$ 等位置，比较小球在不同位置所受带电物体的静电力的大小。
步骤二：使小球处于同一位置，增大（或减小）小球所带的电荷量，比较小球所受的静电力的大小。

(1)、图甲中实验采用的方法是________（填正确选项前的字母）；

A、理想实验法 B、等效替代法 C、控制变量法

(2)、图甲实验表明，电荷之间的静电力随着电荷量的增大而增大，随着距离的减小而（填“增大”“减小”或“不变”）。

(3)、接着该组同学使小球处于同一位置，增大（或减少）小球A所带的电荷量，比较小球所受作用力大小的变化。如图乙，悬挂在P点的不可伸长的绝缘细线下端有一个带电量不变的小球B，在两次实验中，均缓慢移动另一带同种电荷的小球A，当A球到达悬点P的正下方并与B在同一水平线上，B处于受力平衡时，悬线偏离竖直方向角度为 $θ$ ，若两次实验中A的电量分别为 $q_{1}$ 和 $q_{2}$ ， $θ$ 分别为 $30 °$ 和 $60 °$ ，则 $\frac{q_{1}}{q_{2}}$ 为。

查看解析
18、如图所示，平面内存在着电场强度大小为E、方向水平向右的匀强电场，一质量为m、带电荷量为 $+ q$ 的小球自水平面上的O点以初速度 $v_{0}$ 竖直向上抛出，最终落在水平面上的A点，重力加速度为g，下列说法正确的是（　　）

A、小球被抛出后做类平抛运动 B、小球上升到最高点时的速度大小为 $v_{x} = \frac{q v_{0} E}{m g}$ C、O、A两点间的距离 $x = \frac{2 q E v_{0}^{2}}{m g^{2}}$ D、小球上升时间内水平方向的距离等于下降时间内水平方向的距离

查看解析
19、如图所示，地面上空有水平向右的匀强电场，将一带电小球从电场中的A点以某一初速度射出，小球恰好能沿与水平方向成 $30 °$ 角的虚线由A向B做直线运动，不计空气阻力，下列说法正确的是（　　）

A、小球带负电荷 B、小球受到的电场力与重力大小之比为 $2 : 1$ C、小球从A运动到B的过程中电势能增加 D、小球从A运动到B的过程中电场力所做的功等于其机械能的变化量

查看解析
20、如图所示，一对等量异种点电荷固定在水平线上的两点，O是电荷连线的中点，E、F是连线中垂线上关于O对称的两点，B、C和A、D是两电荷连线上关于O对称的两点，下列说法正确的是（　　）

A、E、F两点电场强度相同 B、E、O、F三点中，O点电势最大 C、B、O、C三点中，O点电场强度最小 D、从C点向O点运动的电子加速度逐渐增大

查看解析
