1、如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为

0.05 Ω

，电流表和电压表均为理想电表。只闭合

S_{1}

时，电流表示数为10A，电压表示数为15V，再闭合

S_{2}

，启动电动机工作时，电流表示数变为8A。求：

（1）车灯电阻等于多少？

（2）电源电动势E等于多少？

（3） $S_{1}$ 和 $S_{2}$ 都闭合时，通过启动电动机的电流是为多少？

查看解析

2、在测电阻的实验中，测量电路中电流表的连接方式有两种。计算结果由

R_{x} = \frac{U}{I}

计算得出，式中U与I分别为电压表和电流表的读数。若将图甲和图乙中电路测得的电阻值分别记为R_x_甲和R_x_乙，请分析两种接法的系统误差，以及适用条件。

查看解析

3、某实验小组测量一电源的电动势及内阻，实验室准备器材如下：

A．被测电源（电动势约为8V~10V，内阻约为10~2Ω）

B．电流表（量程为3A，内阻为 $R_{A} = 0.3 Ω$ ）

C．电压表（量程为5V，内阻为 $R_{V} = 5 kΩ$ ）

D．定值电阻 $R_{1} = 1 kΩ$

E．定值电阻 $R_{2} = 5 kΩ$

F．定值电阻 $R_{3} = 25 kΩ$

G．定值电阻 $R_{4} = 0.15 Ω$

H．滑动变阻器（最大阻值为10Ω）

I．单刀单掷开关导线若干

（1）电路设计：实验小组认为，电流表和电压表的量程较小，需要用提供的定值电阻进行改装，电路图如图甲所示，其中a处定值电阻应该选用的是（填“ $R_{1}$ ”“ $R_{2}$ ”或“ $R_{3}$ ”）；b处定值电阻选用的是 $R_{4}$ ，则当电流表的示数为1.25A时，通过电源的电流为A。

（2）实物连线：用笔画线代替导线，将图乙所示实物图连接成完整电路。

（3）采集数据：调节滑动变阻器，得到一系列电压表与电流表一一对应的数据。

（4）数据处理：根据实验数据，作出 $U - I$ 图像。

（5）得到结论：根据对电路结构的理解、实验数据和 $U - I$ 图像的处理，得到该电源的电动势为E=V，内阻为r=Ω，（结果均保留三位有效数字）。

查看解析

4、在“金属丝电阻率的测量”的实验中，测得金属丝的直径为D，金属丝的长度为L。金属丝的电阻大约为5Ω，先用伏安法测出金属丝的电阻R_x。

（1）金属丝的电阻率ρ=（用题中字母表示）。

（2）为此取来两节新的干电池、开关和若干导线及下列器材：

A.电压表（量程为0~3V，内阻约为10kΩ）；

B.电压表（量程为0~15V，内阻约为50kΩ）；

C.电流表（量程为0~0.6A，内阻约为0.05Ω）；

D.电流表（量程为0~3A，内阻约为0.01Ω）；

E.滑动变阻器（0~10Ω）；

F.滑动变阻器（0~100Ω）。

要求较准确地测出金属丝的阻值，电压表应选，电流表应选，滑动变附器应选（填序号）。

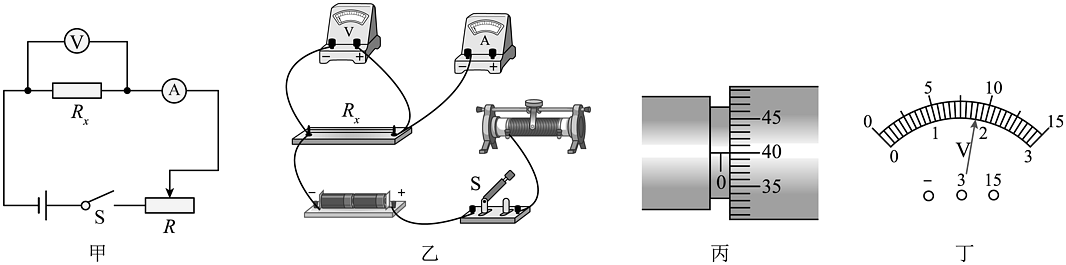

（3）图甲是测量金属丝电阻R_x的电路图，请根据电路图补充完成图乙中实物间的连线，并确保闭合开关时电表的安全。

（4）用螺旋测微器测量该金属丝的直径，某次测量结果如图丙所示，其读数为mm，在测量过程中电压表示数如图丁所示，其读数为V。

查看解析

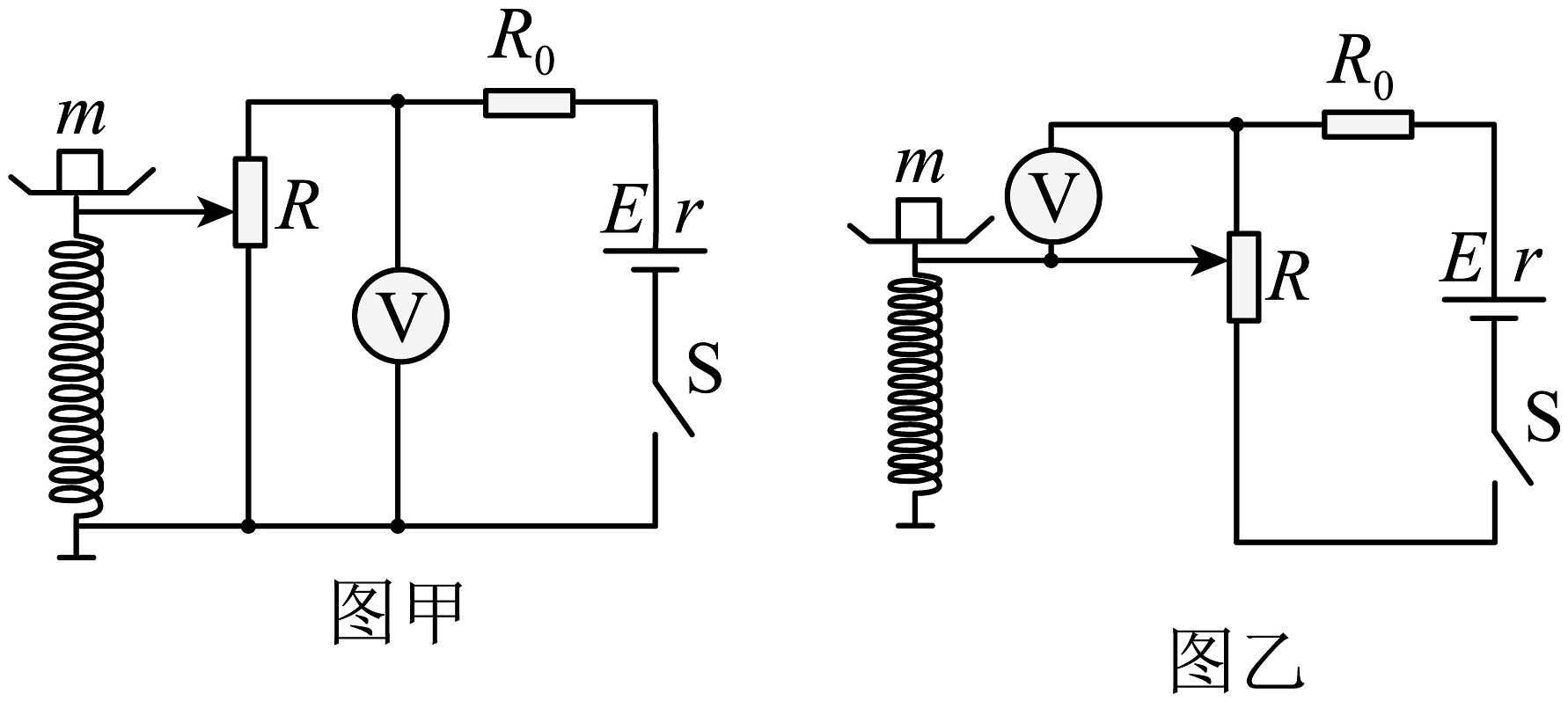

5、电子秤在日常生活中应用很广泛．某同学在研究性学习活动中自制两种电子秤，原理如图（甲）（乙）。用理想电压表的示数指示物体的质量，托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计，滑动变阻器R的滑动端与弹簧上端连接。当托盘中没有放物体时，滑片恰好指在变阻器的最上端。已知变阻器总电阻R为2.0Ω，总长度L为2cm，电源电动势E为3.0V，内阻r为0.1Ω，限流电阻阻值R₀为0.4Ω，弹簧劲度系数k为200N/m，不计一切摩擦和其他用力，g=10m/s²。下列说法正确的是（　　）

A、甲、乙两图托盘中没有放物体时，电压表示数均为0 B、甲、乙两图流过R₀的电流均随着托盘中物体质量增大而增大 C、当图甲电压表示数为2V，可推测托盘中所放物体质量为0.4kg D、当图乙电压表示数为2.4V，可推测托盘中所放物体质量为0.4kg

查看解析

6、一根粗细均匀的导线，两端加上电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v，若将导线均匀拉长，使它的横截面的半径变为原来的

\frac{1}{2}

，再给它两端加上电压U，则（　　）

A、通过导线的电流为

\frac{I}{4}

B、通过导线的电流为

\frac{I}{16}

C、导线中自由电子定向移动的速率为

\frac{v}{4}

D、导线中自由电子定向移动的速率为

\frac{v}{2}

查看解析

7、如图所示的

U - I

图像中，直线a表示某电源路端电压与电流的关系，直线b为某一电阻R的

U - I

图像，用该电源直接与电阻R连接成闭合电路，下列说法不正确的是（　　）

A、电阻R的阻值为

2.0 Ω

B、电源电动势为4.0V，内阻为

2.0 Ω

C、电阻的功率为2.0W D、若将两个相同电阻R串联接入该电源，则电流变为原来的

\frac{1}{2}

查看解析

8、两只电压表V₁和V₂是由完全相同的两个电流计改装成的，V₁表的量程是5 V，V₂表的量程是15 V，把它们串联起来接入电路中，则（）

A、它们的示数相等，指针偏转角度也相等 B、它们的示数之比为l：3，指针偏转角度相等 C、它们的示数相等，指针偏转角度之比为1：3 D、它们的示数之比、指针偏转角度之比均为1：3

查看解析

9、图甲为一测量电解液电阻率的玻璃容器，P、Q为电极，容器长

a = 1 m

，宽

b = 0.2 m

，高

c = 0.1 m

，当容器里面注满某电解液，且在P、Q间加上电压后，其

U - I

图线如图乙所示，当

U = 10 V

时，该电解液的电阻率

ρ

为（）

A、

40 Ω \cdot m

B、

20 Ω \cdot m

C、

60 Ω \cdot m

D、

80 Ω \cdot m

查看解析

10、干电池和太阳能电池等不同电源产生电动势的原理不同。下列关于电动势说法正确的是（　　）

A、电动势是闭合电路中电源两极间的电压 B、电动势的单位跟电压的单位一样，都是伏特，所以电动势就是电压 C、电源电动势大小与连接的外电路有关 D、1C正电荷从负极移动到正极，非静电力做的功为1J，则电源的电动势为1V

查看解析

11、某同学在测定某种合金丝的电阻率时：

（1）用螺旋测微器测得其直径为mm（如图甲所示）；

（2）用20分度的游标卡尺测其长度为cm（如图乙所示）。

查看解析

12、小明利用无人机练习拍摄鸟瞰视频，无人机始终竖直向下拍摄且其视张角为

77 °

，如图乙。无人机首先竖直上升至高度

h = 12.5 m

的空中悬停，接着沿水平直线向前先以

a_{1} = 1 m / s^{2}

的加速度匀加速

t_{1} = 6 s

，后匀速飞行

t_{2} = 1 s

，再经

t_{3} = 2 s

匀减速到0，此时一次拍摄结束。

\tan 38.5 ° = 0.8

，求：

(1)、无人机水平匀减速飞行时的加速度大小

a_{2}

；

(2)、一次全过程拍摄沿水平方向前进的距离

x

；

(3)、一次全过程拍摄的最大面积S；

(4)、本次拍摄结束后，小明回收无人机，他先控制无人机以

a_{3} = 4 m / s^{2}

的加速度匀加速竖直下降，下降到适当高度时又控制无人机以

a_{4} = 2 m / s^{2}

的加速度匀减速竖直下降，最终无人机以

v = 2 m / s

的速度落地，求此次回收全过程的时间

t

。

查看解析

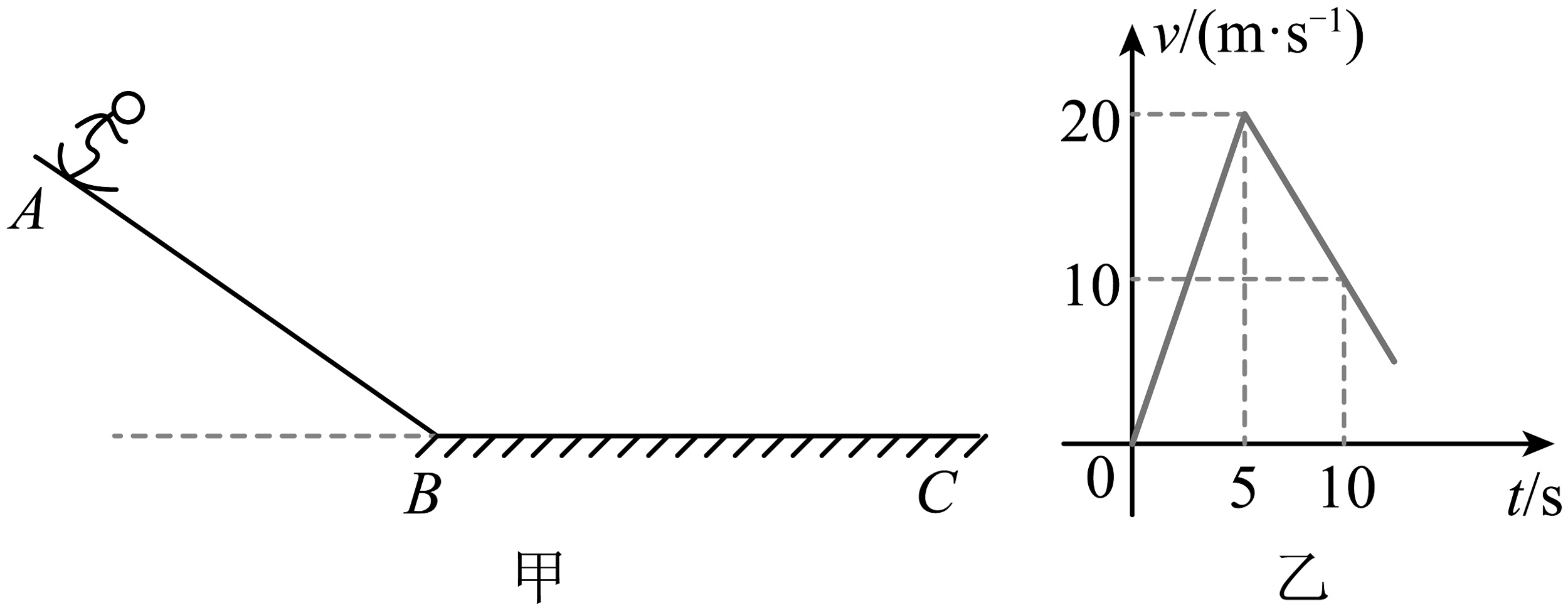

13、如图甲所示，一位滑雪者先沿倾斜直轨道AB从A点由静止开始匀加速下滑，经过B点前后速度大小不变，之后在足够长的水平直轨道BC上做匀减速直线运动直至停止。通过观测可得到滑雪者的

v - t

图像如图乙所示。求：

(1)、滑雪者在倾斜直轨道上滑行的加速度大小

a_{1}

；

(2)、滑雪者在倾斜直轨道上滑行的距离

x_{1}

；

(3)、滑雪者在水平直轨道上滑行的距离

x_{2}

。

查看解析

14、如图所示，从高出地面1.8m的位置竖直向上抛出一个小球，它经0.8s上升3.2m后到达最高点，而后竖直回落到地面。已知小球的上升和回落均为匀变速运动，且加速度大小相等。则：

(1)、小球上升过程的位移大小为m；

(2)、小球上升过程的加速度大小为

{m/s}^{2}

；

(3)、小球刚要落地时的速度大小为

m / s

。

查看解析

15、在“探究小车速度随时间变化的规律”的实验中：

(1)、关于轨道末端滑轮高度的调节正确的是______。

A、

B、

C、

(2)、小车做匀加速直线运动时，用打点计时器获得如图所示的纸带，计数点

A 、 B 、 C 、 D 、 E

间均有4个点未画出，则C点的读数为

cm

，

D

点的瞬时速度大小为

m / s

，小车的加速度大小为

m / s^{2}

（计算结果保留2位有效数字）。

(3)、利用气垫导轨也可进行测量加速度的实验。如图所示，为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为2.0cm的遮光条，滑块在牵引力作用下先后通过两个光电门，配套的数字计时器记录了遮光条通过第一光电门的时间

Δ t_{1}

为0.10s，通过第二个光电门的时间

Δ t_{2}

为0.02s，两个光电门之间的距离为80.0cm，则滑块到达第一光电门位置的速度大小为

m / s

，滑块的加速度大小为

m / s^{2}

。

查看解析

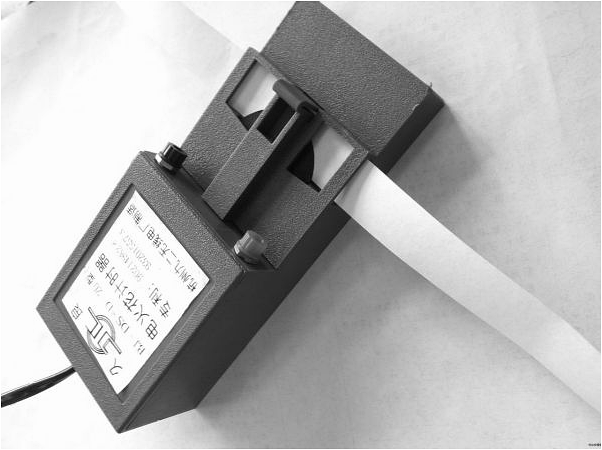

16、在“练习使用打点计时器”的实验中，实验装置如图所示。

(1)、打点计时器是一种使用（选填“交流”或“直流”）电源，用于（选填“测量位移”或“记录时间”）的仪器。图中所示的是（选填“电磁打点”或“电火花”）计时器。

(2)、图中所示纸带的安装方式是否正确：（选填“是”或“否”）。

查看解析

17、在水平面上做匀减速直线运动的质点通过

O 、 A 、 B

三点的过程中，其位移随时间变化的

x - t

图像如图所示。则质点（　　）

A、通过A点时的速度为

\frac{2 s}{t_{2}}

B、通过A点时的速度大于

\frac{s}{t_{1}}

C、运动时间

t_{2} = \sqrt{2} t_{1}

D、运动的加速度大小为

\frac{2 s (t_{2} - 2 t_{1})}{t_{1} t_{2} (t_{2} - t_{1})}

查看解析

18、小华同学发现了一张自己以前为研究机动车的运动情况而绘制的

\frac{x}{t^{2}} - \frac{1}{t}

图像，如图所示。已知机动车运动轨迹是直线，则下列说法合理的是（）

A、机动车的初速度大小为

5 m / s

B、机动车的初速度大小为

25 m / s

C、机动车的加速度大小为

5 m / s^{2}

D、机动车的加速度大小为

25 m / s^{2}

查看解析

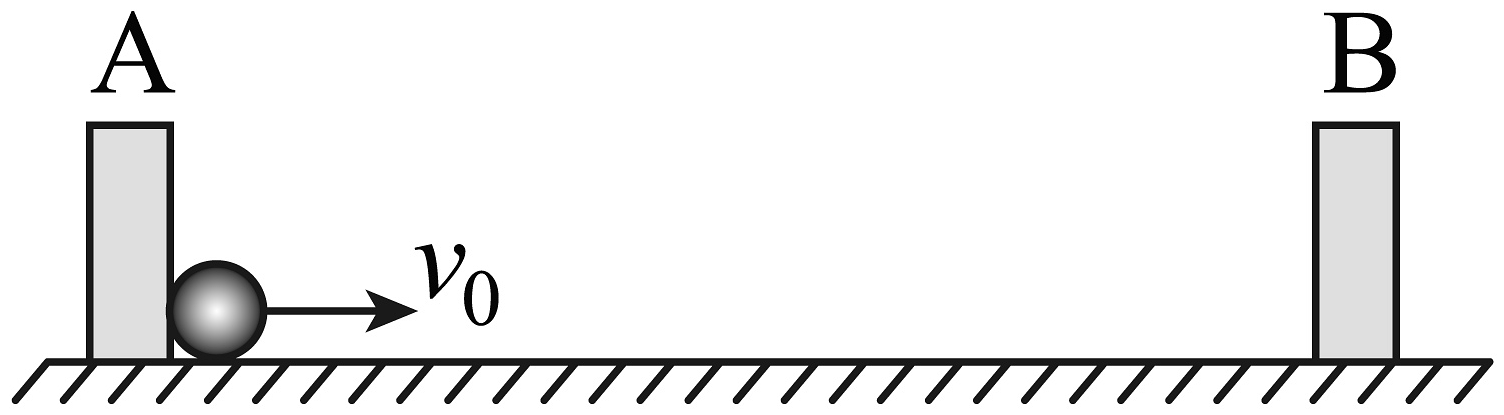

19、如图所示，A、B为弹性竖直挡板，相距

L = 5 m

， A、B之间为水平导轨。一小球（可视为质点）自A板处开始，以

v_{0} = 5 m / s

的速度沿导轨向B板运动，它与A、B挡板碰撞后瞬间均以碰前瞬间的速率反弹回来，且在导轨上做减速运动的加速度大小不变，为使小球恰好停在两挡板的中间，这个加速度的大小可能为（）

A、

1 m / s^{2}

B、

2 m / s^{2}

C、

3 m / s^{2}

D、

4 m / s^{2}

查看解析

20、一辆汽车在平直公路上做刹车实验，已知汽车的初速度为

16 m / s

，加速度大小是

4 m / s^{2}

。则该汽车刹车后5s前进的距离为（）

A、30m B、32m C、80m D、96m

查看解析
