1、如图，圆弧轨道AB的圆心为O，半径为 $R = 2 m$ ，圆弧轨道AB的B点与水平地面BE相切，B点在O点的正下方，在B点的右侧有一竖直虚线CD，B点到CD的距离为 $L_{1} = 2.5 m$ ， CD左侧有场强大小为 $E_{1} = 25 N/C$ 、水平向左的匀强电场，CD右侧有场强大小为 $E_{2}$ （大小未知）、竖直向上的匀强电场。CD右侧且相距 $L_{2} = 1 m$ 处有一竖直墙壁EF，EF底端E点与水平地面BE相连接，EF高度为 $L_{3} = 1 m$ ，现将 $q = + 4 \times 10^{- 2} C$ 、 $m = 1 kg$ 的绝缘滑块从A点由静止释放沿圆弧轨道AB下滑，最后进入CD右侧，滑块可视为质点，圆弧轨道AB光滑，水平地面BE与滑块间的动摩擦因数为 $μ = 0.2$ ，重力加速度大小取 $g = 10 {m/s}^{2}$ ， $∠ A O B = 53^{\circ}$ ， $\sin 53^{\circ} = 0.8$ ， $\cos 53^{\circ} = 0.6$ 。求：

(1)、滑块到达圆弧轨道AB的B点时，圆弧轨道AB对滑块的支持力大小；

(2)、滑块到达C 点的速度大小；

(3)、要使滑块与竖直墙壁EF碰撞，求 $E_{2}$ 的取值范围。

查看解析
2、一束初速不计的电子在经U的加速电压加速后，在两极板间的中点处垂直进入平行板间的匀强电场，如图所示，若板间距离d，板长l，偏转电场只存在于两个偏转电极之间已知电子质量为m，电荷量为e，求：
（1）电子离开加速电场时的速度大小；
（2）电子经过偏转电场时的时间；
（3）要使电子能从平行板间飞出，两个极板上最多能加多大电压U^'？

查看解析
3、精确测量干电池电动势和内阻需要考虑电表内阻的影响。可用器材有：电压表 $（$ 量程 $1.5 V$ ，内阻约为 $1.5 kΩ ）$ 、电流表 $（$ 量程 $0.6 A ）$ 、滑动变阻器、开关、干电池和导线若干。某小组开展了以下实验。
考虑电流表内阻影响

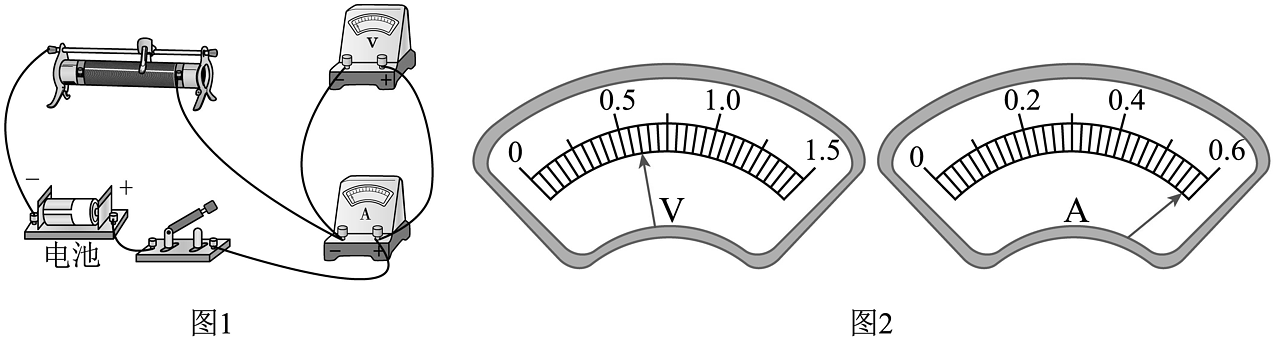

(1)、用图 $1$ 所示电路测量电流表的内阻。从图 $2$ 电压表和电流表读数可得电流表内阻 $R_{A} =$ $Ω （$ 保留 $2$ 位有效数字 $）$ 。

(2)、用图 $3$ 所示电路测量干电池电动势和内阻。电压表读数、电流表读数、干电池内阻和电流表内阻分别用 $U$ 、 $I$ 、 $r$ 和 $R_{A}$ 表示。则干电池电动势 $E = U +$ $（$ 用 $I$ 、 $r$ 和 $R_{A}$ 表示 $）$ 。

(3)、调节滑动变阻器测得多组电表读数，作出图 $4$ 所示的 $U - I$ 图像。则待测干电池电动势 $E =$ $V （$ 保留 $3$ 位有效数字 $）$ 、内阻 $r =$ $Ω （$ 保留 $1$ 位小数 $）$ 。

查看解析
4、某同学设计实验测定金属的电阻率，要求电压从零开始调节。用米尺测量金属丝的长度 $L = 0.640 m$ ，用螺旋测微器和游标卡尺分别测量金属丝的直径时的刻度如图甲、乙所示。
金属丝的电阻大约为 $4 Ω$ ，在用伏安法对金属丝进行进一步测定时，有如下供选择的实验器材：
直流电源：电动势 $4 V$ ，内阻可不计；
电流表 $A_{1}$ ：量程 $0 ~ 0.6 A$ ，内阻约为 $0.1 Ω$
电流表 $A_{2}$ ：量程 $0 ~ 3.0 A$ ，内阻约为 $0.02 Ω$ ；
电压表 $V$ ：量程 $0 ~ 3 V$ ，内阻约 $3 kΩ$ ；
滑动变阻器 $R_{1}$ ：最大阻值 $20 Ω$ ；
滑动变阻器 $R_{2}$ ：最大阻值 $100 Ω$ ；
开关、导线等。

(1)、从甲中读出金属丝的直径 $D =$ $mm$ ；从乙中读出金属丝的直径D $=$ mm；

(2)、在所给的可供选择的器材中，应选的电流表是，应选的滑动变阻器是； $（$ 填写仪器的字母代号 $）$

(3)、用待测金属丝的电阻 $R_{x}$ 、长度 $L$ 以及直径 $D$ 表示金属丝的电阻率 $ρ =$ 。

查看解析
5、如图所示，绝缘的斜面体处在一个水平向右的匀强电场中，一带电金属块由静止开始沿斜面滑到底端，已知在金属块下滑的过程中动能增加了 $0.3 J$ ，克服电场力做功为 $0.5 J$ ，重力势能减少了 $1.5 J$ ，则以下说法正确的是（　　）

A、金属块带负电荷 B、电势能减少 $0.5 J$ C、金属块克服摩擦力做功 $0.7 J$ D、金属块的机械能减少 $1.2 J$

查看解析
6、如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器组成的，已知灵敏电流表的满偏电流 $I_{g} = 2 mA$ ，内电阻 $R_{g} = 300 Ω$ ，则下列说法正确的是（　　）

A、甲表是电流表，R增大时量程增大 B、乙表是电压表，R增大时量程增大 C、在甲图中，若改装成的电流表的量程为 $0.6 A$ ，则R=0.5Ω D、在乙图中，若改装成的电压表的量程为 $3 V$ ，则R=1200Ω

查看解析
7、如图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同。若继续将P向下移动，则三灯亮度变化情况为（　　）

A、A灯变亮 B、B灯变亮 C、B灯变暗 D、C灯变亮

查看解析
8、如图所示，平行板电容器与电动势为E的直流电源连接，下极板接地，静电计所带电荷量很少，可忽略。开关闭合时一带电的油滴静止于两极板间的P点，若断开开关K，将平行板电容器的下极板竖直向下平移一小段距离，则下列说法正确的是（　　）

A、带电油滴带正电 B、带电油滴向下运动 C、静电计指针的张角不变 D、带电油滴的电势能变小

查看解析
9、如图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（　　）

A、该粒子带正电 B、该电场强度的方向向左 C、粒子在a、b两点的速度a处较大 D、粒子在a、b两点的加速度b处较大

查看解析
10、如图，在光滑绝缘水平桌面上，三个带电小球a、b和c分别固定于正三角形顶点上．已知a、b带电量均为+q，c带电量为-q，则

A、ab连线中点场强为零 B、三角形中心处场强为零 C、a所受库仑力方向垂直于ab连线 D、a、b、c所受库仑力大小之比为1：1： $\sqrt{3}$

查看解析
11、利用静电除尘可以大量减少排放烟气中的粉尘．如图是静电除尘装置的示意图，烟气从管口M进入，从管口N排出，当A、B两端接上高压后，在电场作用下管道内的空气分子被电离为电子和正离子，而粉尘在吸附了电子后最终附着在金属管壁上，从而达到减少排放烟气中粉尘的目的．根据上述原理，下面做法正确的是 $($ 　　 $)$

A、A端接高压正极，B端接高压负极 B、A端接高压负极，B端接高压正极 C、A端、B端都接高压正极 D、A端、B端都接高压负极

查看解析
12、真空中有两个分别带有电荷量-Q和+5Q的相同金属小球（均可视为点电荷）固定在间距为r的两处，它们之间库仑力的大小为F，现将两球接触后再放回原处，则两球间库仑力的大小为（　　）

A、 $\frac{5}{9} F$ B、 $\frac{5}{4} F$ C、 $\frac{4}{5} F$ D、 $\frac{9}{5} F$

查看解析
13、如图所示，某高楼距地面高 $H = 47 m$ 的阳台上的花盆因受扰动而掉落，掉落过程可看作自由落体运动（花盆可视为质点）。现有一辆长 $L_{1} = 8 m$ 、高 $h = 2 m$ 的货车，正以 $v_{0} = 9 m/s$ 的速度驶向阳台正下方的通道。花盆刚开始掉落时，货车车头距花盆的水平距离为 $L_{2} = 24 m$ ，由于道路限制，货车只能直行通过阳台的正下方的通道，货车加速或减速的最大加速度为 $a_{m} = 2 {m/s}^{2}$ ， g取 $10 {m/s}^{2}$ 。

(1)、花盆经多长时间落到离地高h处；

(2)、若司机没有发现花盆掉落，货车保持v₀＝9m/s的速度匀速直行，通过计算说明货车是否会被花盆砸到；

(3)、若司机发现花盆开始掉落，司机反应时间为 $Δ t = 1 s$ ，则司机应采取加速通过还是立即刹车的方式进行避险？请通过计算说明理由。

查看解析
14、冰壶是观众们最喜欢的比赛项目之一、某次比赛，运动员以 $v = 4 m/s$ 速度向西掷出冰壶，经过2s，速度变为3m/s，冰壶运动可以视为匀变速直线运动，最后停下，求：

(1)、冰壶运动加速度 $a$ 的大小和方向；

(2)、冰壶向前运动15m所用时间 $t$ 。

查看解析
15、在“探究小车速度随时间变化规律”的实验中：

(1)、若提供的实验器材中同时有甲乙两图所示的打点计时器，为了减少纸带与打点计时器之间的摩擦，优先选用图（填“甲”或“乙”）；

(2)、小明同学在实验中得到了几条较为理想的纸带，已在每条纸带上每5个点取一个计数点，依打点先后编为 $0$ 、 $1$ 、 $2$ 、 $3$ 、 $4$ 。由于不小心，纸带被撕断了，如图所示。请根据给出的A、B、C、D四段纸带回答：在B、C、D三段纸带中选出从纸带A上撕下的那段应该是
A． B．
C． D．

(3)、小兰同学用打点计时器（电源频率为50Hz）记录了被加速运动的小车拖动的纸带运动情况（如下图），A、B、C、D、E为在纸带上所选的计数点，每两个相邻的计数点之间还有4个点未画出。打点计时器打下C点时小车的速度大小为 $m / s$ ；小车运动的加速度大小为 $m / s^{2}$ 。（计算结果均保留小数点后一位）

查看解析
16、用铁架台、带挂钩的不同弹簧若干、50g的钩码若干、刻度尺等，安装如图甲所示的装置，探究弹簧弹力F的大小与伸长量x之间的定量关系。

(1)、未挂钩码时，弹簧原长放大如图甲所示，可读得原长L₀=cm。

(2)、由图乙可算出 B 弹簧的劲度系数为N/m（保留三位有效数字）。若把两个弹簧分别制作成弹簧秤，（填“A”或“B”）的灵敏度更高。

(3)、若某同学做实验时，误把弹簧长度当成伸长量作为横坐标作图，则该同学所作图像得到的劲度系数将（填“偏大”，“偏小”或“不变”）。

查看解析
17、某物理探究小组测量图（a）所示口罩两侧弹性绳的劲度系数。
①将两条弹性绳A、B端拆离口罩并如图（b）在水平面自然平展，总长度为51cm；
②如图（c）用两个弹簧测力计同时缓慢拉A、B端，当两个弹簧测力计示数均为1N时，总长度为81cm。不计一切阻力，根据以上数据可知（　　）

A、图（c）中，每条弹性绳的形变量为15cm B、图（c）中，口罩两侧均受到2N的弹力 C、每条弹性绳的劲度系数为 $\frac{20}{3} N/m$ D、每条弹性绳的劲度系数为 $\frac{10}{3} N/m$

查看解析
18、如图所示是甲、乙两辆汽车在平直公路上沿同一直线行驶的位移-时间（ $x - t$ ）图像，图线甲是顶点横坐标为 $t_{2}$ 的、开口向下的、以长虚线为对称轴的曲线，图线乙是一条倾斜的直线， $t_{1}$ 、 $t_{3}$ 时刻两图线相交，下列说法正确的是（　　）

A、甲做往返运动，总位移为零 B、在0~ $t_{3}$ 时间内，乙车做匀加速直线运动 C、在 $t_{1}$ ~ $t_{3}$ 时间内，两车的平均速度大小相等 D、在0~ $t_{3}$ 时间内， $t_{2}$ 时刻两车相距最远

查看解析
19、某马戏团在三根竖直爬杆上进行着猴子的攀爬表演，三只小猴的质量相同，小猴甲静止在杆上，小猴乙匀速向上爬动，小猴丙匀速往下爬动。关于三只小猴，下列说法正确的是（）

A、小猴甲为了不掉下来，用力抓握杆，这样小猴的摩擦力变大了 B、小猴乙在攀爬的过程中，所受的摩擦力向下 C、小猴丙在攀爬的过程中，所受的摩擦力向上 D、三只小猴中乙所受摩擦力最大

查看解析
20、一篮球从某一高度处由静止释放后匀加速下落，与地面碰撞（碰撞时间极短）后等速率反弹，再竖直向上做匀减速直线运动，直至最高点。下列关于篮球运动的速度v随时间t变化的图像可能正确的是（）

A、 B、 C、 D、

查看解析
